数控火焰切割维修与保养作业规程.docx

尼得科电梯（青岛）有限公司

设备维保作业规程
文件编号
　NEQC-PPD-0000-035
版本/修改
A版/0次修改
生效日期
2016.04.08
主题：数控火焰切割机维保作业规程

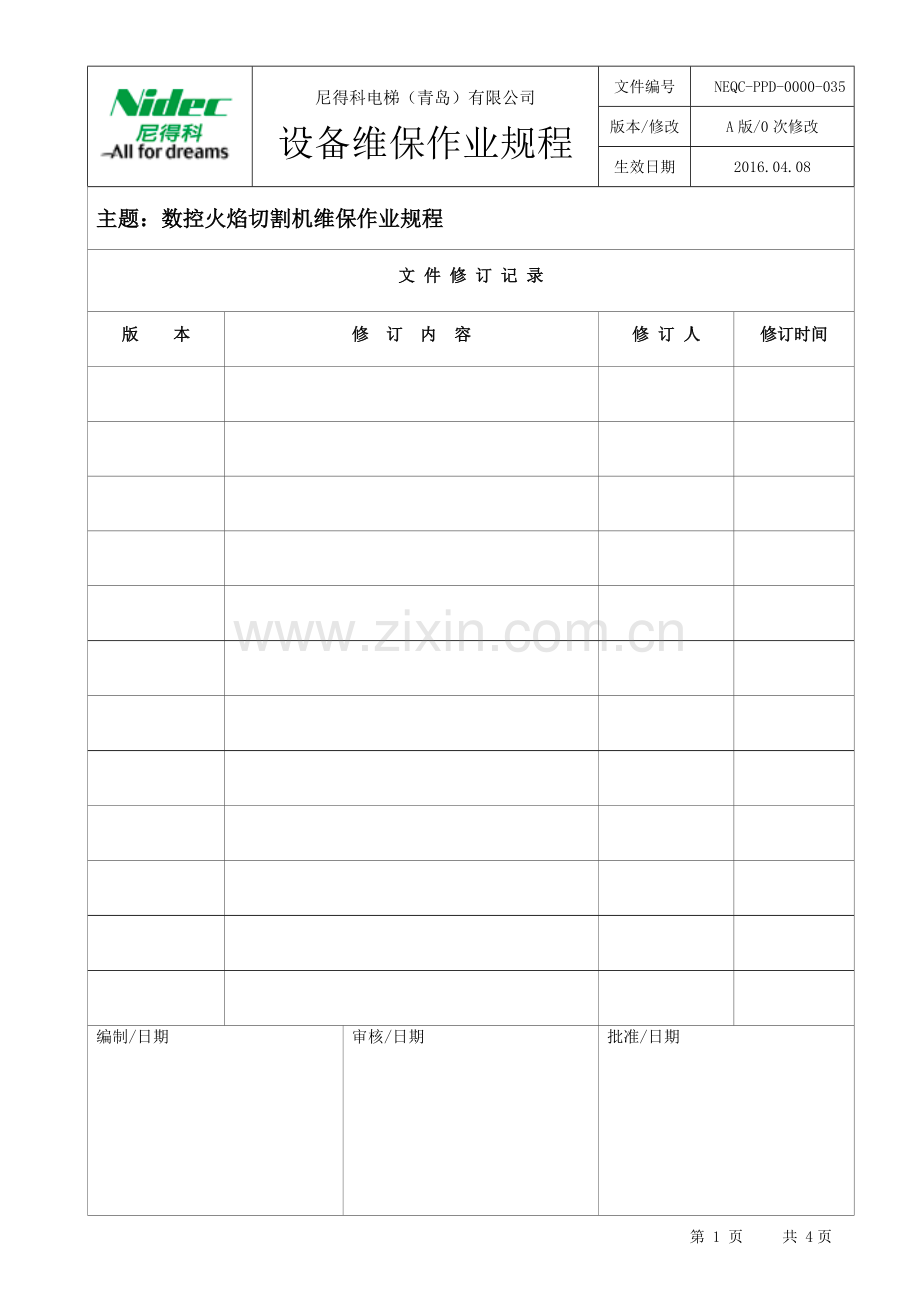

文 件 修 订 记 录
版 本
修 订 内 容
修 订 人
修订时间

编制/日期

审核/日期

批准/日期

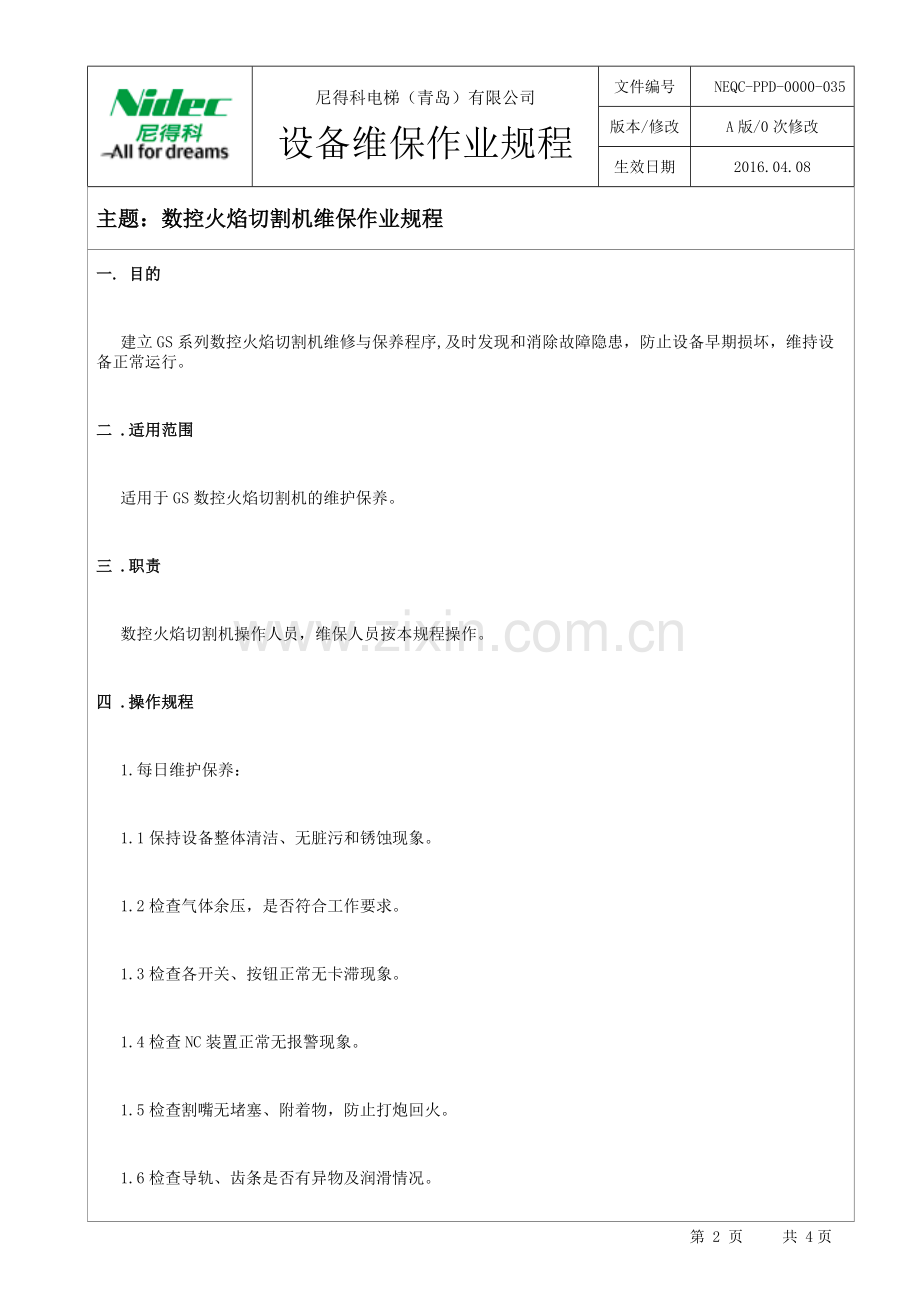

一. 目的

建立GS系列数控火焰切割机维修与保养程序,及时发现和消除故障隐患，防止设备早期损坏，维持设备正常运行。

二 .适用范围

适用于GS数控火焰切割机的维护保养。

三 .职责

数控火焰切割机操作人员，维保人员按本规程操作。

四 .操作规程

1.每日维护保养：

1.1保持设备整体清洁、无脏污和锈蚀现象。

1.2检查气体余压，是否符合工作要求。

1.3检查各开关、按钮正常无卡滞现象。

1.4检查NC装置正常无报警现象。

1.5检查割嘴无堵塞、附着物，防止打炮回火。

1.6检查导轨、齿条是否有异物及润滑情况。

1.7检查行走机头准确无卡滞。

1.8检查气路管道无渗漏现象。

2.每周维护保养：

2.1检查传动钢带是否拉紧，有无松动现象。

2.2检查导轨、齿条并加注导轨油润滑。

2.3检查外漏未设润滑点的易磨损件、滚轮轴承，加油润滑。

2.4检查清扫电控箱、操作箱表面及内部灰尘。

2.5检查气路系统，发现漏气、不能正常使用的零部件及时处理以防失火或堵塞。

3.每月维护保养：

3.1检查清理一次氧气、空气滤清器，确保无堵塞现象。

3.2检查导线电缆外皮有无损坏及绝缘情况。

3.3检查电控柜内电气件、接线端子是否有松动现象。

3.4检查导轨直线度，垂直度及设备的运行精度。

3.5检查清扫机箱内及横梁体的灰尘，保持机床清洁状态。

3.6检查机床螺栓、螺母固定是否良好。

4.每年维护保养：

4.1检查设备整体水平度、垂直度。

4.2全面检查设备电气元件磨损度。

5. 常见故障及措施:
故障
原因
措施

精度下降

1. 导轨有松动
2. 齿条有松动
3. X轴方向出现间隙
4. Y轴方向出现间隙
5. X轴和Y轴不垂直
a. 重新调整导轨的直线度、垂直度和水平度
b. 重新紧固齿条并校准齿条状态
c. 紧固主机架弹簧拉杆，调整X轴减速器
d. 调整Y轴减速器
e. 调节横梁和机架的连接螺栓
伺服电机运行不灵活
1.压缩弹簧压得太紧
a.调整压缩弹簧

升降杆里有异声

1. 轴承中渗入杂质或损坏
2. 丝杠混入杂质
3. 缺少润滑油
a. 清洗或更换轴承
b. 清洗
c. 加注润滑油
升降杆运行时摆动有周期性刮擦声
1. 丝杆由于误操作弯曲
2. 丝杆和电机轴不同心
a. 更换丝杆
b. 重新调整或更换
工作压力表针跳动，在调定压力附近来回摆动
1.阀门密封面由于氺份及局部氧化物附着
a. 清除
钢带断裂

a.更换
6. 设备检修保养后，填写《设备维修与保养记录 》

第 4 页 共 4页
