电路安全问题（2）.doc

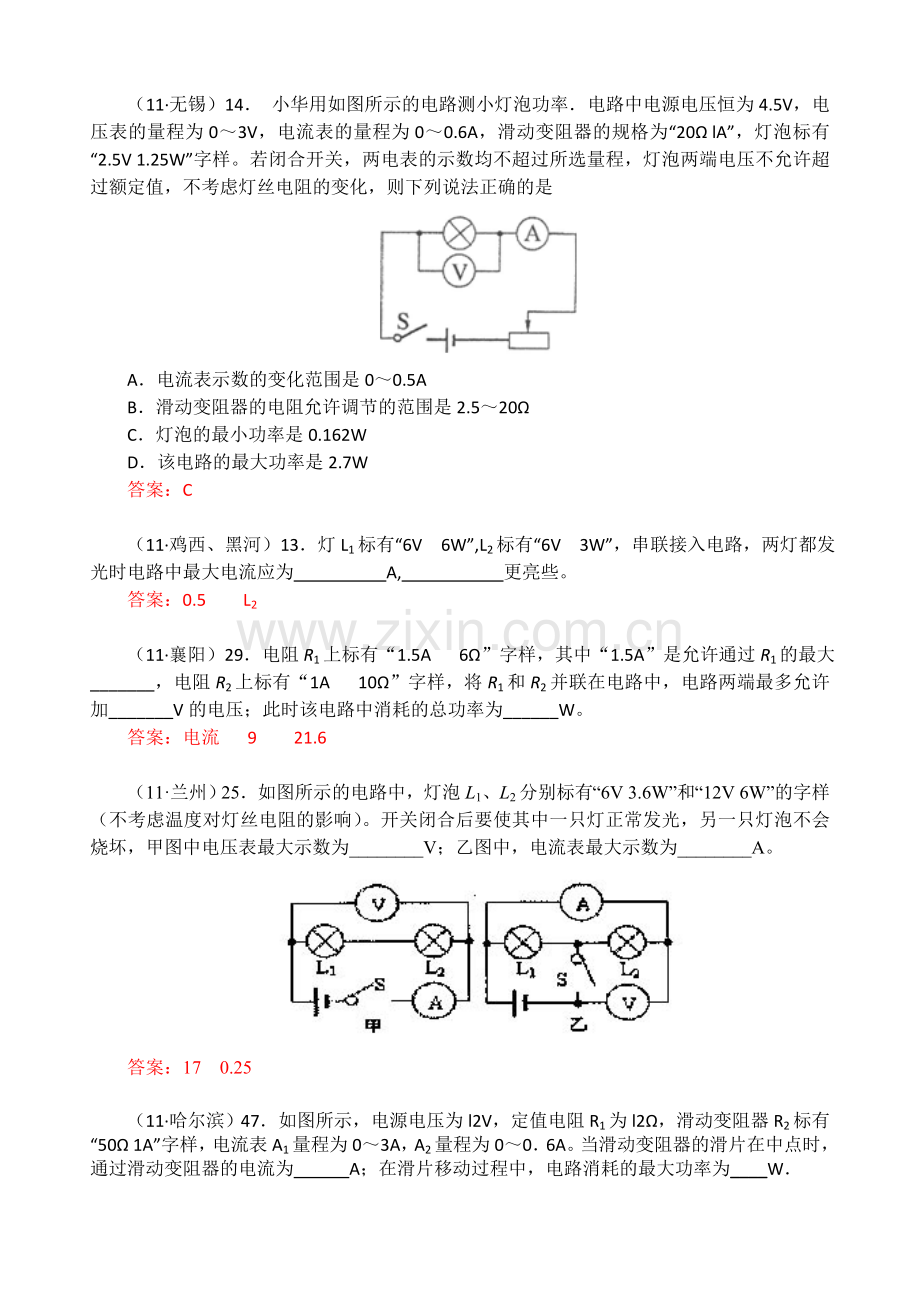

（11·无锡）14． 小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是

A．电流表示数的变化范围是0～0.5A
B．滑动变阻器的电阻允许调节的范围是2.5～20Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.7W
答案：C

（11·鸡西、黑河）13．灯L1标有“6V 6W”,L2标有“6V 3W”，串联接入电路，两灯都发光时电路中最大电流应为 A, 更亮些。 　　　
答案：0.5 L2

（11·襄阳）29．电阻R1上标有“1.5A 6Ω”字样，其中“1.5A”是允许通过R1的最大_______，电阻R2上标有“1A 10Ω”字样，将R1和R2并联在电路中，电路两端最多允许加_______V的电压；此时该电路中消耗的总功率为______W。
答案：电流 9 21.6

（11·兰州）25．如图所示的电路中，灯泡L1、L2分别标有“6V 3.6W”和“12V 6W”的字样（不考虑温度对灯丝电阻的影响）。开关闭合后要使其中一只灯正常发光，另一只灯泡不会烧坏，甲图中电压表最大示数为________V；乙图中，电流表最大示数为________A。

答案：17 0.25

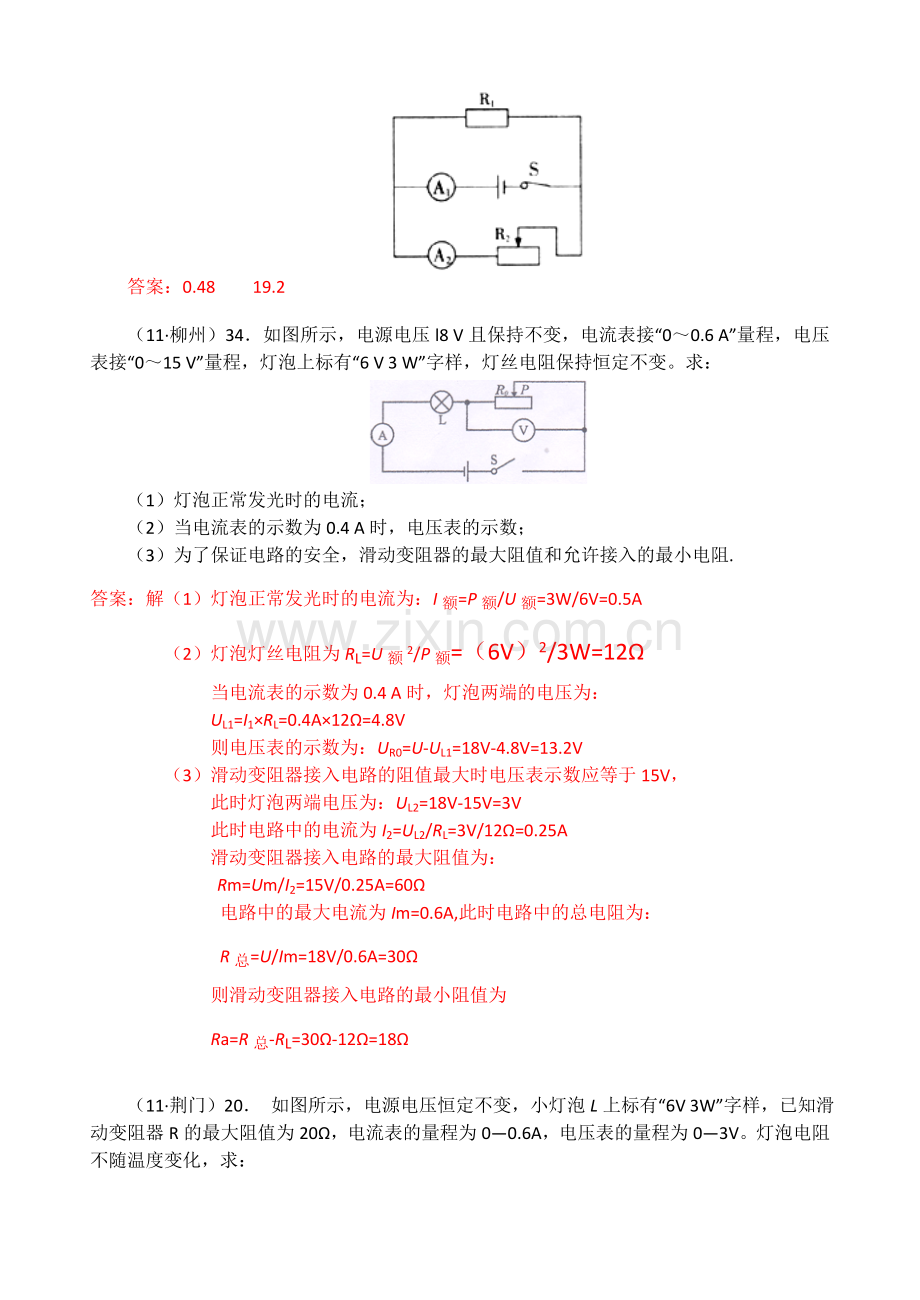

（11·哈尔滨）47．如图所示，电源电压为l2V，定值电阻R1为l2Ω，滑动变阻器R2标有“50Ω 1A”字样，电流表A1量程为0～3A，A2量程为0～0．6A。当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为 A；在滑片移动过程中，电路消耗的最大功率为____W．

答案：0.48 19.2

（11·柳州）34．如图所示，电源电压l8 V且保持不变，电流表接“0～0.6 A”量程，电压表接“0～15 V”量程，灯泡上标有“6 V 3 W”字样，灯丝电阻保持恒定不变。求：

（1）灯泡正常发光时的电流；
（2）当电流表的示数为0.4 A时，电压表的示数；
（3）为了保证电路的安全，滑动变阻器的最大阻值和允许接入的最小电阻.
答案：解（1）灯泡正常发光时的电流为：I额=P额/U额=3W/6V=0.5A
（2）灯泡灯丝电阻为RL=U额2/P额=（6V）2/3W=12Ω
当电流表的示数为0.4 A时，灯泡两端的电压为：
UL1=I1×RL=0.4A×12Ω=4.8V
则电压表的示数为：UR0=U-UL1=18V-4.8V=13.2V
（3）滑动变阻器接入电路的阻值最大时电压表示数应等于15V，
此时灯泡两端电压为：UL2=18V-15V=3V
此时电路中的电流为I2=UL2/RL=3V/12Ω=0.25A
滑动变阻器接入电路的最大阻值为：
Rm=Um/I2=15V/0.25A=60Ω
电路中的最大电流为Im=0.6A,此时电路中的总电阻为：
R总=U/Im=18V/0.6A=30Ω
则滑动变阻器接入电路的最小阻值为
Ra=R总-RL=30Ω-12Ω=18Ω

（11·荆门）20． 如图所示，电源电压恒定不变，小灯泡L上标有“6V 3W”字样，已知滑动变阻器R的最大阻值为20Ω，电流表的量程为0—0.6A，电压表的量程为0—3V。灯泡电阻不随温度变化，求：

（1）闭合S1、断开S2，滑动变阻器滑片在最右端时，此时灯泡的实际功率为0.75W，求电压电压是多大?
（2）闭合S1、S2，要保证电路中各元件安全，求滑动变阻器R的取值范围。
答案：（1）8V
（2）4~7.2Ω
