园林景观施工图设计教学文案.ppt

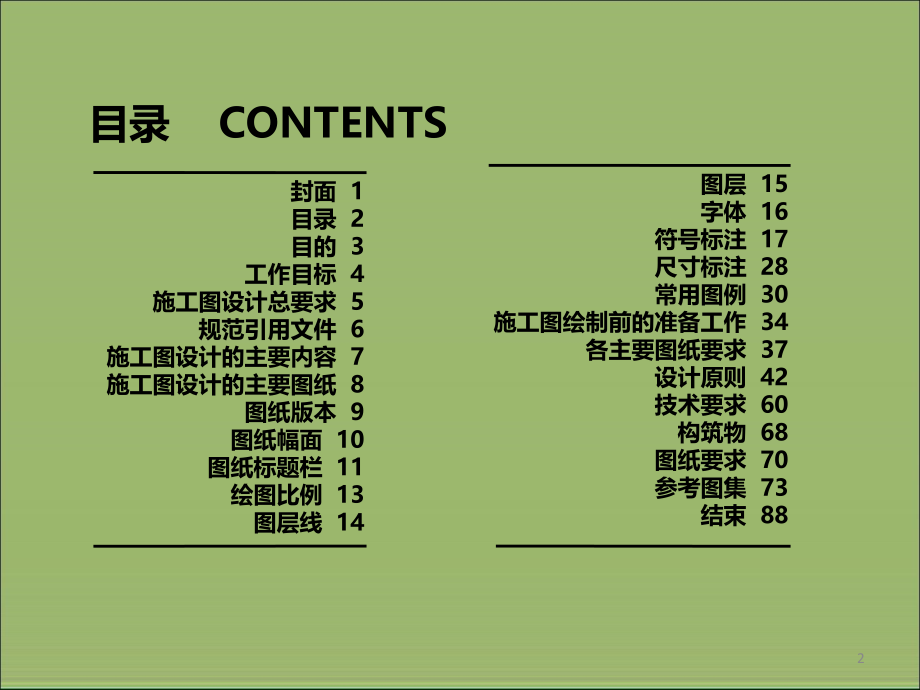

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,园林景观施工图设计,Landscape construction drawing design,1,目录,CONTENTS,封面,1,目录,2,目的,3,工作目标,4,施工图设计总要求,5,规范引用文件,6,施工图设计的主要内容,7,施工图设计的主要图纸,8,图纸版本,9,图纸幅面,10,图纸标题栏,11,绘图比例,13,图层线,14,图层,15,字体,16,符号标注,17,尺寸标注,28,常用图例,30,施工图绘制前的准备工作,34,各主要图纸要求,37,设计原则,42,技术要求,60,构筑物,68,图纸要求,70,参考图集,73,结束,88,2,园林景观设计,1,目的,为使项目设计满足,景观舒适,、,造价经济、管理安全、维修方便,的要求，提高,园林景观,设计质量和品质,3,园林景观设计,2,工作目标,规范化,有效提高设计的工作质量,标准化,提高设计的工作效率,网络化,便于网络上规范化管理和成果的共享,4,园林景观设计,3,施工图设计总要求,施工图的设计文件要完整，内容、深度要符合要求，图纸要准确清晰，整个文件要经过严格校审，避免,“,错、漏、碰、缺,”,深化设计,+,精细施工,=,完美工程,5,园林景观设计,4,规范性引用文件,GB/T 50103-2001,总图制图标准,GB/T 50001-2001,房屋建筑制图统一标准,CJJ/T 91-2002,园林基本术语标准,CJJ/T 85-2002,城市绿地分类标,施工工艺及施工操作规程,园林、建筑、结构、给排水、,电气等相关规范,6,园林景观设计,5,施工图设计的主要内容,标明平面位置尺寸，竖向，放线依据，工程做法，植物种类、规格、数量、位置，综合管线的路由、管径及设备选型，能进行工程预算。,7,园林景观设计,6,施工图设计的主要图纸,总平面图；放线图；竖向图；道路铺装及做法详图索引平面；详图；建筑、构筑物详图；种植设计图；园林设备图；园林电气图。,8,园林景观设计,7,图纸版本,第一次图版本号为,A,第二次图版本号为,B,第三次图版本号为,C,9,园林景观设计,8,幅面代号,尺寸代号,A0,A1,A2,A3,A4,B x L,841x1189,594x841,420 x594,297x420,210 x297,C,10,5,A,25,注,表中尺寸单位为毫米（,mm,）。加长图幅为标准图框根据图纸内容需要在长向（,L,边）加长,L/4,的整数倍，,A4,图一般无加长图幅。除总图部分采用,A2-A0,图幅（视图纸内容需要，同套图纸统一）外，其它详图图纸采用,A2,图幅。根据图纸量可分册装订。,图纸幅面,10,园林景观设计,9,公司名称,为中文公司名称,业主、工程名称,填写业主名称和工程名称,图纸签发参考,填写图纸签发的序号、说明、日期,版权,中英文注名的版式权归属权,设计阶段,填写本套所秘史的设计阶段,签名区,项目主持,由项目设计主持人签字,设计,由本张图的设计者签字,制图,由本张图的绘制者签字,校核,由本张图纸的校对者签字,审核,由本张图的审核者签字,图纸标题栏,11,园林景观设计,9,-1,图纸标题栏,12,园林景观设计,10,绘图比例,注,总平面图、索引图、分区图原则取,1,：,300,13,园林景观设计,11,图形线,名称,线型,线宽,用途,特粗实线,0.70,建筑剖面、立面中的地坪线，大比例断面图中的剖切线，剖切线。,粗实线,0.50,平、剖面图中被剖切的主要建筑构造（色括构配件）的轮廓线；,建筑立面图的外轮廓线；,构配件详详图中的构配件轮廓线。,中实线,0.25,平、剖面图中被剖切到的次要建筑构造（包括构配件）的轮廓线；,建筑平立剖面图中建筑构配件的轮廓线；,构造详图中被剖切的主要部分的轮廓线；,植物外轮廓线,细实线,0.18,图中应小于中实线的图形线、尺寸线、尺寸界线、图例线、索引符号、标高符号。,中虚线,0.25,建筑构造及建筑构配件不可风的轮廓线。,名称,线型,线宽,用途,细虚线,0.18,图例线，应小于中虚线的不可风轮廓线。,点划线,0.18,中心线、对称线,折断线,0.18,断开界线,波浪线,0.18,断开界线,14,园林景观设计,11,-1,图层,编号,图层名,颜 色,笔号,线,型,线,宽,说,明,1,0,随层,CONTINUOUS,0.18,系统设置层，无法删除，用于一般图形线绘制及图块插入（图块插入后按其性质转入其它层中）。,2,Defpoints,随层,CONTINUOUS,0.18,系统设置的层，无法删除，尺寸标注的标注点图元层，此图层内不要加入其它图形线。,3,辅助线,灰,8,CONTINUOUS,0.18,用于作图过程中设置的辅助线，出图时关闭此层。,4,轴线,灰,8,ACAD-ISO04w100,0.18,用于图形中的轴线、对称线、中心线,5,墙,蓝,5,CONTINUOUS,0.50,用于墙线,6,柱,蓝,5,CONTINUOUS,0.50,用于柱子,7,梁,蓝,5,CONTINUOUS,0.50,用于梁,8,门窗,黄,2,CONTINUOUS,0.25,用于门、窗,9,配筋,蓝,5,CONTINUOUS,0.50,用于钢筋,10,水体,蓝,5,CONTINUOUS,0.50,用于水体边界线,11,道路,红,1,CONTINUOUS,0.18,用于平面图中道路边界线，详图中用粗线（蓝色）表示,12,道牙,黄,2,CONTINUOUS,0.25,用于道牙,13,铺装,黑,/白,7,CONTINUOUS,0.18,用于铺装分格线,14,图案填充,灰,8,CONTINUOUS,0.18,用于铺装、剖面等的图例图案填充,15,灌木,绿,3,CONTINUOUS,0.18,用于灌木图形线,16,乔木,绿,3,CONTINUOUS,0.18,用于乔木图形线,17,色带,绿,3,CONTINUOUS,0.18,用于色带图形线,18,花草,红,1,CONTINUOUS,0.18,用于花草图形线,19,管线,紫,6,CONTINUOUS,0.70,用于给排水管线、电力管线,20,文字,黑,/白,7,CONTINUOUS,0.18,用于文字注写,21,尺寸,黑,/白,7,CONTINUOUS,0.18,用于尺寸标注、建筑标高标注,22,竖向,黑,/白,7,CONTINUOUS,0.18,用于竖向设计的标高标注,23,图框,青,4,随层,用于图框插入,24,视口,红,1,CONTINUOUS,用于布图时插入视口，控制其是否显,15,园林景观设计,12,字体,图纸上需书写的文字、数字、符号等，均应笔划清晰，字体端正，排列整齐。图及说明的汉字、拉丁安母、阿拉伯数字和罗马数字应采用,仿宋体,_GB2312,，其高度（,h,）与宽度（,w,）的关系应符合：,w/h=,11.5,文字字高选择：,尺寸标注数字、标注文字、图内文字选用字高为,33.5mm,说明文字、比例标注选用字高为,5mm,图名标注文字选用字高为,7mm,比例标注选用字,5mm,高,图标栏内须填写的部分均选用字高为,2.5,mm,。,16,园林景观设计,13,符号标注,风玫瑰图,在总平面图中应画出工程所在地地区风玫瑰图，用以,指定方向及指明地区主导风向。地区风玫瑰图查阅相关资料或由设计,委托方提供,指北针,在总图部分的其它平面图上应画出指北针，所指方向应与,总平面图中风玫瑰的指北针方向一致。指北针用细实线绘制，圆的直,径为24mm,，指针尾宽为,3mm,，在指针尖端处注“,N”,字，字高,5mm,17,园林景观设计,13,-1,符号标注,定位轴线及编号,平面图中定位轴线，用来确定各部分的位置。,定位轴线用细点划线表示，其编号注在轴线端部用细实线绘制的圆内，,圆的直径为,8mm,，圆心在定位轴线的延长线或延长线的折线上。平面,图上定位轴线的编号应标注在图样的下方与左侧，横向编号用阿拉伯数,字按从左至右顺序编号，竖向编号用大写拉丁字母（除,I,、,O,、,Z,外）按,从下至上顺序编号。,18,园林景观设计,13,-2,符号标注,定位轴线及编号,在标注次要位置时，可用在两根轴线之间的,附加轴线。附加轴线及其编号方法见下图,19,园林景观设计,13,-3,符号标注,定位轴线及编号,在详图中一个详图适用于几根定位轴线时的,轴线编号方式详见下图,20,园林景观设计,13,-4,符号标注,索引符号,索引符号用来索引详图。索引符号的圆及水平直径线均,以细实线绘制，圆的直径应为,10mm,，索引符号的引出线应指在要索,引的位置上。引出的是剖面详图时，用粗实线段表示剖切位置，引出线,所在的一侧应为剖视方向。圆内编号的含义为：上行为详图编号，下行,为详图所在图纸的图号。,21,园林景观设计,13,-5,符号标注,索引符号,索引出的详图应画出详图符号来表示详图的位置和编号。,详图符号以粗实线绘制直径为,14mm,的圆，当详图与被索引的图样不,在同一张图纸内时，可用细实线在详图符号内画一水平直径，圆内编,号的含义为：上行为详图编号，下行为被索引图纸的,图号。,22,园林景观设计,13,-6,符号标注,标高,标高是标注建筑物高度的另一种尺寸形式。其标注方式应满足下列规定：,个体建筑物图样上的标高符号以细实线绘制。,通常用下图（,a,）左图所示的形式；如标注位置不够，可按下图（,a,）右图所示形式绘制。图中,L,是注写标高数字的长度，高度,H,则视需而定。总平面图上的标高符号应涂黑表示。标高数字以米,(m),为单位，注到小数点以后第三位；在总平面图中，可注定到小数点后二位。零点标高应注写成,0.000,；正数标高不注“,+,”，负数标高应注“,-,”。标高符号的尖端应指至被注的高度处，尖端可向上，也可向下。,在图样的同一位置需表示几个不同标高时，标高数字可按下图（,d,）所示的形式注写。,23,园林景观设计,13,-7,符号标注,标高,24,园林景观设计,13,-8,符号标注,坡度,标注坡度时，在坡度数字下，应加注坡度符号，坡度符号用单面箭头，一般就指向下坡方向；或用直角三角形形式标注。,25,园林景观设计,13,-10,符号标注,半径和直径,半圆及小于半圆的圆弧，就标注半径。标注半径的尺寸线的方向应一端指向圆弧，半径数字前加注符号“,R,”。,圆及大于半圆的圆弧应标注直径，并在直径数字前加注符号“”。较小圆面积的直径尺寸，可标注在圆面积外。,26,园林景观设计,13,-11,符号标注,角度、弧长和弦长,角度的尺寸线是圆弧，圆心是角顶，角边是尺寸界线。尺寸起止符号用箭头，地位不够时可以圆点代替。角度数字应水平方向注写。,标注圆弧时，尺寸线为同心圆弧，尺寸界线垂直于该圆弧的弦，起止符号用箭头，弧长数字上方加圆弧符号。,圆弧的弦长的尺寸线应平行于弦，尺寸界线垂直于弦。,27,园林景观设计,14,尺寸标注,尺寸界线,尺寸界线用细实线绘制，一般应与被注长度垂直，其,一端应离开图样轮廓线不小于,2mm,。另一端宜超出尺寸线,23mm,。,必要时，图样轮廓线也可用作尺寸界线。,尺寸线,尺寸线用细实线绘制，应与被注长度平行，且不宜超出尺,寸界线。尺寸线不能用其它图线替代，一般也不得与其它图线重合或画,在其延长线上。,尺寸起止符,尺寸起止符应用中实线的斜短划线绘制，其倾斜方向应与尺寸界线成,顺时针,45,角，长度宜为,23mm,。半径、直径、角度与弧长的尺寸,起止符号宜用箭头表示。,28,园林景观设计,14,-1,尺寸标注,尺寸数字,图上尺寸应以尺寸数字为准。图样上的尺寸单位除标高及在总平面图中的单位为米,(m),外，都必须以毫米,(mm),为单位。尺寸数字应依据其读数方向写在尺寸线的上方中部，如没有足够的注写位置，最外边的尺寸数字可在尺寸界线外侧注写，中间相邻的尺寸数字可错开注写，也可引出注写。尺寸数字不能被任何图线穿过。不可避免时，应将图线断开。,尺寸的排列与布置,尺寸宜标注在图样轮廓线以外，不宜与图,线、文字及符号相交。但在需要时也可标注在图样轮廓线以内。尺寸界,线一般就与尺寸线垂直。互相平行的尺寸线，应从被注的图样轮廓线由,近向远整齐排列，小尺寸应离轮廓线较近，大尺寸离轮廓线较远，图样,外轮廓线以外最多不超过三道尺寸线。图样轮廓线以外的尺寸线，距图,样最外轮廓线之间的距离，不宜小于,10mm,，平行排列的尺寸线的间距,宜为,710mm,并应保持一致。总尺寸的尺寸界线应靠近所指部位，中,间的分尺寸的尺寸界线可稍短，但其长度应相等。,29,园林景观设计,15,常用图例,坐标,上图表示测量坐标，下图表示施工坐标。,30,园林景观设计,15,-1,常用图例,自然土壤,自然土壤,31,园林景观设计,15,-2,常用图例,砂,灰土,砂砾石、碎砖三合土,32,园林景观设计,15,-3,常用图例,天然石材,机制砖,砼,钢筋砼,多孔材料,木材,金属,33,园林景观设计,16,-1,施工图绘制前的准备工作,打印总图,了解设计师的设计意图。整体布局和各节点代表什么东西。,打印出一张，标出各节点名称，主次干道，园路，消防道，各景观节点的设计理念,/,由。,相同的节点在其名称中编入标号（景墙,1,、景,2,。）,尺寸是否合理。,打印一张总平，写上铺装标号和标记，为铺装意向图，为,cad,绘制总平铺装做准备节点，图库等资料的寻找和总结。,各节点，小品的体量是否合理。,34,园林景观设计,16,-2,施工图绘制前的准备工作,原始资料,建设单位提供建筑施工图一层总平面图，管网，竖向，红线，地下车库范围，建筑效果图，有建筑施工图最好,需要自己整理原始资料：现场勘察，哪些已经做完的，哪些还没做的，方案设计没注意到的，施工层面的，建筑一层等,最好,建筑、结构、管网等整套图纸,35,园林景观设计,16,-3,施工图绘制前的准备工作,参照（,BASE,）,图纸上保留哪些资料：一层的文字说明（建筑名称）、楼号、楼层数等。,观察原始资料经济技术指标：比如停车数量等（这个在方案阶段就该注意了）,道路系统是否合理，消防登高面处的景观设计要求是否合理。,建筑物、构筑物要把底层平面放进去。,网格图和坐标图的放样基准点、基准轴先移动到（,0,，,0,），点。而后,al,对齐。,抓出比例，添加文字,绿化区域的,Z,型线绘制,36,园林景观设计,17,-1,各主要图纸要求,总平面图,建筑、构筑物、园林小品的平面名称或编号。广场、停车场、运动场地、道路、无障碍设施、排水沟、挡土墙、护坡等的名称或编号。注明主要的工程量。,索引图,图中所有要说明的子项、水体、建筑、构筑物、园林小品等的索引。若工程内容简单可与总平面图合并。若工程项目较大还应绘出分幅线和分幅索引。,放线图,关键点和线的坐标。道路中心线交点、转折点、控制点的定位坐标；道路宽度；道路交汇处转弯半径。标明广场定位坐标及尺寸线；不同形式的铺装应绘出分界线。水池驳岸定位坐标，标注总尺寸。详细尺寸见详图。假山定位坐标及控制尺寸。详细尺寸见详图。,建筑、构筑物、园林小品的定位坐标，标注总尺寸。详细尺寸见详图。,37,园林景观设计,17,-2,各主要图纸要求,竖向图,用地四邻的现状及规划道路、水体、地面的关键性标高点、等高线。设计地形等高线，控制点标高。建筑室内外地面设计标高，构筑物控制点标高。道路、排水沟的起点、变坡点、转折点和终点的设计标高、纵坡度。广场、停车场、运动场地的控制点设计标高；坡度或排水方向。水体驳岸标高、等高线、常水位、最低点标高。,花池、挡墙、假山、护坡的顶部和底部关键点的设计标高。,种植设计图,设计地形等高线，关键高程点。标明植物种类、名称、株行距、群植位置、范围、数量（表示方法见附录,A,），关键植物应标明与建筑物、构筑物、道路或地上管线的距离尺寸。保留的原有树木的名称和数量，图例按实际冠幅大小绘出见附录,A,。放线网格，或放线尺寸。苗木表应包括：序号、中文名称、拉丁学名、苗木规格、数量、备注。若种植比较复杂，可分为乔木图、灌木图。特别需要说明的植物剖面。,38,园林景观设计,17,-3,各主要图纸要求,道路铺装及做法详图索引平面图,道路及铺装形式分割线及做法索引。,标注各种铺装形式的面材、规格、颜色、品名。工程量表。应标明各种材料的名称、规格、数量。,详图,局部放大平面图,总图中不能完全明示的细节及子项以局部放大平面图表示。内容包括放线、竖向、道路及种植。,做法详图,路、广场做法详图。水体平、立、剖图及做法详图。假山、园林小品平、立、剖面及做法详图。特别需要的种植详图。,节点详图,子项详图,39,园林景观设计,17,-4,各主要图纸要求,园林设备图,设计说明及主要设备列表,给水总平面图,给水管道布置平面、管径标注及闸门井的位置（或坐标）编号、管段距离；水源接入点、水表井位置；详图索引号。本图中应有乔、灌、草等植物的种植位置,。,排水总平面图,排水管径、管段长度、管底标高及坡度；检查井位置及编号；检查井处的设计地面及井底标高；与市政管网的接口处市政检查井的位置、标高、管径、水流方向；详图索引号。,子项详图,各种喷灌取水器位置、型号；水景喷泉配管平面，各管段管径；泵坑位置、尺寸，设备位置。水池的补水、溢水、泄水管道标高、位置；水池给排水管道相应的检查井、闸门井等给排水构筑物型号和位置。,局部详图,设备间平、剖面图、系统图。设备间包括：水景泵房、绿化用水水质处理设备间；水池景观水循环过滤泵房；雨水收集利用设施等。,节点详图,40,园林景观设计,17,-5,各主要图纸要求,园林电气图,设计说明及主要设备表,系统图包括,照明配电系统图、动力配电系统图。系统图应标注配电箱编号、型号；标注各开关型号、规格、整定值；配电回路编号、导线型号规格（对于单相负荷表明相别），标明各回,路用户名称。,平面图,应标明配电箱、用电点、线路等平面位置，标明配电箱编号、干线、分支线回路编号、型号、规格、敷设方式、控制形式。本图中应有乔、灌、草等植物的种植位置。,41,园林景观设计,18,-1,设计原则,总体设计原则,整体规划注重形成项目地貌,同时考虑的土方平衡。,要重点考虑重点部位（节点）的设计。,景观设计师要与建筑师进行充分的合作与沟通，配合建筑设计院对建筑立面风格设计、土方工程量、护坡、基础处理等提出合理化建议。,设计必须将工程造价控制在发展商的预算范围内，要因地制宜，充分考虑武汉地区的实际状况：当地树种、当地材料、施工水平等因素，不应选用过于昂贵的装饰材料及过于繁琐的施工工艺，力争用较低的价格获得优良的效果。处理地型尽可能减少挡土墙的出现，减低其工程造价，并能提出巧妙构思解决高差问题。,42,园林景观设计,18,-2,设计原则,竖向设计原则,要考虑未来建筑与场地的景观效果；,非山地项目的原场地土方、地形地貌尽量利用，减少土地及景观资源的消耗和破坏；,山地项目的原始地形、地貌不是最终的实施地形地貌时，要以场地现状来做为景观竖向设计和施工组织方案的条件，并应时时跟进调整；,山地项目的景观竖向设计应保持与建筑设计的同步协调；,竖向设计要综合考虑土方平衡、边坡支护方案；边坡支护方案要考虑建筑与道路的关系；,景观的竖向设计要结合室外的管线设计标高和坡向综合考虑。,43,分项内容,设计要点,技术要求,出入口,通用,1山地或坡地建筑要在道路边考虑设置挡土墙，高差较大时，应考虑分级设置；,2结合树木、花坛、水景、岩石等自然要素形成丰富环境，增加亲和力；,3 注意场地的排水处理,人行,1应通过设置步行系统及活动空间的方式使建筑的人行出入口有足够缓冲来避让车辆（心理感受）,2 尽量消除道路与出入口场地的高差，无法满足要求的应设置台阶或坡道以适应坡度；,3根据地形的变化选择不同的踏步形式,1步行道路坡度不应大于8，否则应设踏步。坡道的坡度应控制在1/12 以内,2踏步的尺度应比室内更平坦、舒适，一般应为130,350；需设置栏杆扶手，保证安全；,3 控制踏步的级数并设置休息平台；地面材料要防滑，材质体现自然特征,分项内容,设计要点,技术要求,出入口,车行,1首先要考虑建筑的入口标高与道路的关系，在满足道路坡度要求的前提下，尽量减少道路的线型长度以节约成本,2与建筑的车库出入口有足够避让车辆的缓冲空间（注意交通）,3 尽量消除道路与出入口场地的高差，无法满足要求的，场地的坡度要有过渡处理,1接近出入口的缓冲段的路面坡度以小于5为宜,2 增设必要的减速和反光镜装置,道,路,及,停,车,场,1 强调经济性、合理性与安全性,2 尽量避免穿越步行系统；,3尽量减少对原有地形的改变，使道路布线与地形结合，做到沿行等高线布置，注意布线与建筑的关系；,4 局部可考虑做架空及穿越式的联系；,5停车场注意道路断面形式与建筑的结合、为了减少对步行系统及建筑的影响，利用地形高差形成适当的分隔、增加绿化，减少噪声及汽车尾气的污染。,1 道路纵坡坡度最大控制在10以内，且连续坡长不宜超过,2 78坡段连续坡长不宜超过,3当平缓路段与陡坡路段相交时，在相交处应设不少于、坡度在3-5缓和坡段；,4停车场的路面的坡度控制在3以内,室,外,活,动,场,地,1无论何种条件下，机动车道路应避开活动场地；,2如存在较大高差的户外商业空间可考虑车行交通的延伸以方便货流的出入；,3步行系统与活动场地结合应尽量平坦；,4注意与建筑空间的联系及其他景观要素的结合。,5活动场地为建筑的地库上盖的景观竖向设计要与建筑设计协调综合考虑覆土厚度、管线埋深、植物荷载、消防车及结构荷载；,1要考虑交通的便捷、较小高差处应考虑无障碍设计；坡道的坡度应控制在1/12 以内。,2过于平坦的场地要做人造地形，形成起伏，以营造小环境。,3如存在较大坡度及高差，除设置踏步外，可考虑设置电梯或自动扶梯等机械传动交通。,场,地,排,水,1 必须考虑场地有组织排水；,2山地尽量利用原场地的冲沟，就近排水，尽量采用地表径流的形式，并结合到整体排水系统中；,3建筑有组织排水，考虑建筑对场地排水坡向的影响；,4考虑侧坡的稳定、防止水流冲刷、保持排水坡度、靠山坡部位设置排水沟、分级设置的边坡应设置截洪沟。,44,园林景观设计,18,-3,设计原则,道路设计原则,明确的导向性,通过道路的尺度、路面质地、材料色彩的选择强调道路级别。,强化观景视线,道路两侧设置绿化带，交叉口设置绿地环岛，内种植物，形成重要的视线焦点。,便捷的连通性,休闲性人行步道、园道串连花台、亭廊、水景、游乐场等，形成休闲空间的有序展开。,45,类别,设计要点,建议断面,道路断面,居住区主干道,1设有双行机动车道，上下行,机动车道间设有分隔绿化,带,2自行车道可独立或与机动车,道合并，有材质区别,3独立的上下行人行道，由绿,化隔离带分隔，应考虑车辆,掉头及人行过街设施,4机动车道与非机车道间设侧,石,5道路红线外设有城市级绿化,带,道路宽度，其中车行道路：,（人行道）,+(绿化带)+（非机动车道）+（绿化带）+（机动车道）+(绿化带)+（机动车道）+(绿化带)+（非机动车道）+(绿化带)+（人行道）,详见下图表：居住区主干道,1,道路宽度，其中车行道路宽度：,（人行道）,+(绿化带)+（机动车道）+（绿化带）+（机动车道）+（绿化带）+（人行道）建议设置中间绿化带，宽度视项目而定,详见下图表：居住区主干道,2,小区主入口道路,1设有双行机动车道，,2路边停车形式为水平停车，,3独立的上下行人行道，由绿,化隔离带分隔,4机动车道与停车位设缘石，,与绿化带设侧石,5入口处可加设中间绿化带,道路宽度，其中车行道路宽度：,（人行道）,+(绿化带)+（机动车道）+(绿化带)+（人行道）,详见下图表：小区主入口道路,1,道路宽度，其中车行道路宽度：,（人行道）,+(绿化带)+（机动车道）+(绿化带)+（机动车道）+(绿化带)+（人行道）,详见下图表：小区主入口道路,2,小区支干道路,1设有双行机动车道，,2路边停车形式为为垂直停车,或双面顺挺,3独立的单边人行道，与机动,车道间可无绿化带，,4机动车道与停车位、绿化隔,设缘石,（停车位）,+,（机动车道路）,+,（绿化带）,+,（人行道）,详见下图表：小区支干路,2.5（停车位）+（机动车道路）+（绿化带）+（人行道）,详见下图表：小区支干路,2,小区支干道路,1设有双行或单行机动车道，,2路边停车形式为为垂直停车,3无独立的人行道，,4机动车道与停车位设缘石,5尽端路应考虑回车场,车行道路宽度或,（停车位）,+（机动车道路）+（停车位）,详见下图表：小区支干路,3,停车场,1小区主要出入口宜设有集中地面停车场,2地下停车场的通路,3入口出租车停车带,单行车行道路宽度,双行车行道路宽度,消防车道,1与人行道、院落车行道合并,使用,2隐蔽式车道，即在幅宽,的消防车道内种植不妨碍,消防车通行的草坪花卉，铺,设人行步道，平日作为绿地,使用，应急时供消防车使用,3高层的消防登高面,车行道路宽度不小于,宅间小路,1独立的人行休闲步道，,2与绿地间为缘石,3在单元入口处扩大为场地,道路宽度,46,道路断面图,47,道路材料,材料名称,使用部位,相关材料,(规格),沥青,居住区主干道及小区主干道的机动车路面,彩色沥青,不透水沥青,透水性沥青。,混凝土,小区支路机动车路面，道路人行道,剁斧,扫毛切割,透水混凝土,混凝土小豆石,人行道、广场,水刷石,混凝土卵石嵌砌,人行道、广场上的节点,卵石满铺,卵石间铺,混凝土予制块,小区支路机动车路面，停车场、广场,水泥砖,小区支路机动车路面，道路人行道,渗水砖,石粉砖,花岗岩,园路、广场,片岩,整石,砂石散脯,园路,-跑步道,砂土散脯,木栈道,园路,-水岸道；游乐场,木砖,木屑,弹性橡胶路面,园路,-活动场地跑步道；屋顶广场、露台,合成树脂,人工草皮,48,道牙,类别,材料,尺寸,部位,侧石,预制混凝土,一字型道牙上口,80或100，高；L型道牙上口80或100，下口300，高100或120。,沥青路的有高差的道路收边,同质的石料,与重要广场相接,缘石,预制混凝土,外露尺寸：一字型道牙上口,60或80，与L型道牙相配时平放。,沥青路无高差的道路收边,立砖,外露尺寸：上口,100或200,铺砖路无高差的道路收边,木条,外露尺寸：上口,10或15,水泥路、砂石路无高差的道路收边,同质的石料,外露尺寸：上口,100,石板铺装路无高差的道路收边,边沟,位置,形式,技术参数,车行道,带铁篦子的,L形边沟和U形,平面型边沟水篦宽度要参考排水量和排水坡度确定，一般采用,250；缝型边沟一般缝隙不小于。,广场地面,蝶形状和缝形,铺地砖的地面,卵石明沟、混凝土暗沟,49,路障、车档,坡度,类别,形式,材料,尺寸,车档,固定式,(10cm),钢管,橡胶混凝土,高度为左右,间距为；,有轮椅和其他残疾人用车地区，一般按,90的间距设置，并在车档前后设置约左右的平路，以便轮椅的通行,可移动式,可加锁由私人管理,缆柱,有链条式和无链条式,缆柱可采用铸铁、不锈钢、混凝土、石材；,链条可采用铁链、塑料链和粗麻绳制作,高度,40左右，可作为街道坐凳使用；,间距宜为左右。带链条的缆柱间距也可由链条长度决定，一般不超过。,分项,最大坡度,横坡,普通道路,17%（1/6）,自行车专用道,5%,轮椅专用道,8.5%（1/12）,轮椅园路,4%,路面排水,1-2%,50,入口装置,类别,设置原则,形式,门卫室,有车型管理的出入口,根据项目具体管理模式设置站岗位,两侧有开启的玻璃窗，前设窗，后设门；窗台高度,900,前后宜有挑檐，出挑宽度最小,1000，两侧出挑宽度最大300,室内外高差,100,地面,入口区范围内,机动车道宜设铺装地面,如岗亭前后为铺装地面,隔离带,宽度,500，长度6000,与机动车道有高差,由侧石围合,铺装地面,道轧,小区主次入口,位于隔离带上,成品,刷卡器,与道轧、车行门、人行门靠近,成品,车行门,别墅项目入口,如铁艺门,人行门,非开放社区的人行出口,如铁艺门,51,园林景观设计,18,-5,设计原则,硬质景观设计原则,树池,分类,水中树池、平地树池,树池的基本设计原则,树池深度确定原则为：至少深于树根球以下,250MM,树池箅应选择能渗水的石材、卵石、砾石等材料，也可选择具有图案拼装的人,工预制材料，如铸铁、混凝土、塑料等这些护树面层宜做成格栅状，停车场处,箅子应能承受一般的车辆荷载。,树池技术要点,考虑防水处理,所种植植物应选择有一定耐水性的植物,池应该比陆上树池要略大，宽度,1.5-3.0,米之间，根据具体情况（树的高度以及景观需要）确定,平地树池技术要点,表面覆盖物：树箅下面、覆土表面可选用卵石、碎石、木屑、树皮、陶粒作为覆盖物，起到保水和清洁、美观的作用,附着功能设置：高于地平的平地树池应该结合座椅考虑，形成树池与座位功能相结合的景观。树基底以地被植物或灌木覆盖，高于地面的树池可以取消树池箅子。,材料选用：压顶形式可采用整石、木质、混凝土浇注,52,园林景观设计,18,-5,设计原则,硬质景观设计原则,树池,树池及树池箅选用表：,树高,树,池尺寸,树池箅尺寸（直径）（,m）,内径,深度,左右,1,0.5,1,4,1.5,0.6,1.5,左右,2.0,0.9,2.0,左右,2.5,1.0,2.5,8,3,1.2,3,53,园林景观设计,18,-6,设计原则,硬质景观设计原则,台阶,尺寸,室外台阶每级高度不超过,150mm,，踏步进深宽度宜在,350mm,设置,台阶投影长度,3m,（投影距离,即步行十步之内）应设置休息平台一处。,照明,台阶处照明建议采用侧壁灯，或安放在台阶两侧的草坪中，如果不是因为台阶过宽而导致照明不足，不要将照明安置在台阶正垂直面（踢脚灯）,材料,台阶面避免使用抛光石材，应对石材进行防滑处理，既防反光，也防滑,.,坡道,人员流动较大的坡道，且侧面高差超过,0.7m,时，其侧面应设护栏设施或辅以栏杆、花池、花台等。坡道面材应采用耐磨材料和防滑措施。在比较长或较陡的坡道上,(,坡道高度小于,0.3m,可两侧设挡台,),应考虑使用带坡台阶，可在两段坡道之间设,3-4,级台阶，以减缓坡度满足不同年龄人的要求。坡道的净宽度不应小于,1.2m(,扶手或挡台内侧边缘距离,),。轮椅坡道一般为,6%,，最大不超过,8.5%,，并采用防滑路面。,54,园林景观设计,18,-7,设计原则,硬质景观设计原则,护栏扶手,方便老人和残障人员使用，供轮椅使用的坡道应设为,0.65m,与,0.85m,的两道扶手,设计原则,护栏充分考虑护栏的强度、稳定性和耐久性；其次要考虑栏杆的造型美观，,常用材料,有铁艺、实木、混凝土等。建议采用防腐木材，金属构件尽量采用装配。如能用其他防护措施替代栏杆，则尽量不设置。,推荐组合,木桩,麻绳；混凝土,铁链；铁艺,木扶手（扶手根据需要设置。扶手断面尺寸需要根据功能确定；相对于室内扶手，尺度应适当放大）,55,园林景观设计,18,-8,设计原则,硬质景观设计原则,围墙,围墙设计原则：在沿路设置围栏时，为确保道路两侧的环境美观，应在围栏前设置绿化。,分类,设计原则和要点,大区围墙,首要考虑安全，防止人攀援。造型美观，利用部分通透处理缓解建筑林立所带来的压迫感，要考虑对外展示小区形象。结合照明，便于安防设施安装（设计时应该征求物业意见）。应谨防围墙的基础与构筑物超越建筑红线。,组团围墙,组团围墙用以界定管理范围，高度不宜过高，通透性要强，以增强园区的整体感。结合照明，便于安防设施安装。,私家小院围墙,主要以划分私密空间为主要作用。高度不宜过高，形式可采用硬质建材与植物材料结合构筑，应结合植物景观、信报奶箱、门铃、宠物拴系处等元素统筹考虑。多降雪地区，应考虑雪荷载。,56,园林景观设计,18,-9,设计原则,硬质景观设计原则,健身场所,类型,尺寸,设计要点,场地铺装建议,网,球,场,场地尺长,宽,1将场地的长轴放在南北偏东西5,15,的方向上。,2 应在场地上设计休息用的长凳，建议设置,凉亭等庇荫设施。,3四周围网高度一般3，并选用网眼为菱形孔径小于的镀铝铁丝线。,4为美化球场，尽可能在四周围外种植树木，如桧树、杜鹃等。,类型,尺寸,设计要点,场地铺装建议,篮,球,场,篮球场净尺寸,:,长,2428m,宽,1415m,1 端线与边线无障碍区均以上。,2 球篮高，篮板宽，自篮板下沿向上15,处安装篮框。同时篮板应与距离端线内沿中点的地方垂直，支柱应放置在端线以上的地方。,3 场区地面应采用防滑铺装，同时考虑排水及地面硬度问题。,4如周围距建筑物或其他活动场地过近，应考虑设置围网，网高3镀铝铁丝网，并在网外种植树木。,场地尽可能采用沥青类，合成树脂类地面,门,球,场,场地自身规模为,20,，也可选择宽周围尽可能留出左右的自由区,1 标准地面排水坡度为0.3%。,2 洒水栓按每4块场地设1处的标准设置。,3 球场方位不必做特殊考虑。,4 应设置凉亭等休息设施，以备老年人使用。,地面一般采用粘土或草坪，但全天候型铺砂型人工草坪场地、透水型人工草坪更适合,羽,毛,球,场,羽毛球场净尺寸,:,长,宽,1羽毛球是一项室内外均可进行的小型球类运动。,2室外的羽毛球场地可以设计非专用型，例如足够空间的广场可做为临时性的羽毛球活动场地。,3做为非专用型羽毛球场地应保证,地面平整、防滑、空间设有障碍物。,室外地面一般采用合成树脂类地面或沥青类；室内地面一般采用木地板。,57,园林景观设计,18,-10,设计原则,硬质景观设计原则,休闲场所,分类,设计原则,设计要点,景观元素,广,场,1平面利用应占总体面积的1/3，,避免产生大空间空旷感,2 广场中构筑物高度h与广场长宽的d的比例应在1-1/2的比例间，达到较和谐的宜人尺度。,3收水形式可以结合铺装图案通盘考虑，使铺装图案同时具备装饰与功能。,4 铺装比例：住区休闲广场硬质铺装不应超过广场总面积的50%,5 应考虑无障碍设计，出入口、台阶处、各种休息设施等均应考虑无障碍设计。,1广场地面以硬质材料为主，铺装材质一定考虑防滑问题，特别要考虑北方冬季气候的特殊性。广场出入口应符合无障碍设计要求。,2 广场按其性质、使用要求、空间组织和地形特点可设计成多种竖向形式。在一个平面上的广场，竖向形式有单坡、双坡及多坡几种。0.3%,广场坡度,3%，以0.5%1.5%最佳。下沉广场和多台广场不同高程的地面用挡土墙，台阶和斜坡等衔接过渡，使广场生动有趣。,树阵、景墙、雕塑、座椅、水景、花坛、台阶、亭、廊、栈道、背景音乐、照明、标识、阅报栏、舞台、汀步、景石、可参与性装饰、铺装、坡道（滑板、滚轴功能）,分,类,设计原则,设计要点,景观元素,道路节点,1 观赏性空间休憩性空间，需要围绕两个空间特性设置景观元素，例如满足美观作用的雕塑、花境、花钵等。,2景观配置注意软硬景观比例（以软为主，注意避免影响安全的视线遮挡，避免夜间活动时车灯眩光）。,1 节点景观空间需要具备视觉焦点，可以设置雕塑、水景等。,2 节点空间应该满足可进入的需求，设置可停驻空间，可不考虑活动功能,水、雕塑、软植（树阵）、景石、座椅、铺装。,带状,绿化,1 注意软硬比例（以软为主）。,2 重视遮阴。,2.1利用树冠浓郁，树形优美的高大乔木作为遮阴设计的主力树种。,2.2在树种选择上应该注意阔叶树优于针叶树（遮阴效果好）。,2.3落叶树优于常绿树（冬日不至产生阴郁感，并可使路人沐浴到阳光），树形伸展的优于树形低垂的（不会对交通产生影响）。,3尽量不选择有异味及易飞絮树种。,4 相对独立的停留空间，不受行进人流干扰。,1注意植物配置中乔灌草种植比例、针叶阔叶比例。,2 在绿地中，乔木、灌木的种植比例一般应控制在70%，非林下草坪、地被植物种植面积比例宜控制在30%左右。,3 常绿乔木与落叶乔木种植数量的比例建议控制在1：3-1：4之间。,步行路、小节点广场、片状绿植、器械、座椅、构筑物、矮墙,城市代征绿地,城市代征绿地特征,1 通常面向城市空间开放，易进入。,2 一般处于城市干道旁边，注,意采用植物景观起到减噪作,用。,3 设置休闲活动场所，所能使用的设置，如健身器械、座椅、按摩道、树阵空间、花廊、露天舞台等。,建议注意乔灌木比例，针叶阔叶树比例，原则是使植物景观形成层次
