CAD文字与表格总结教学内容.ppt

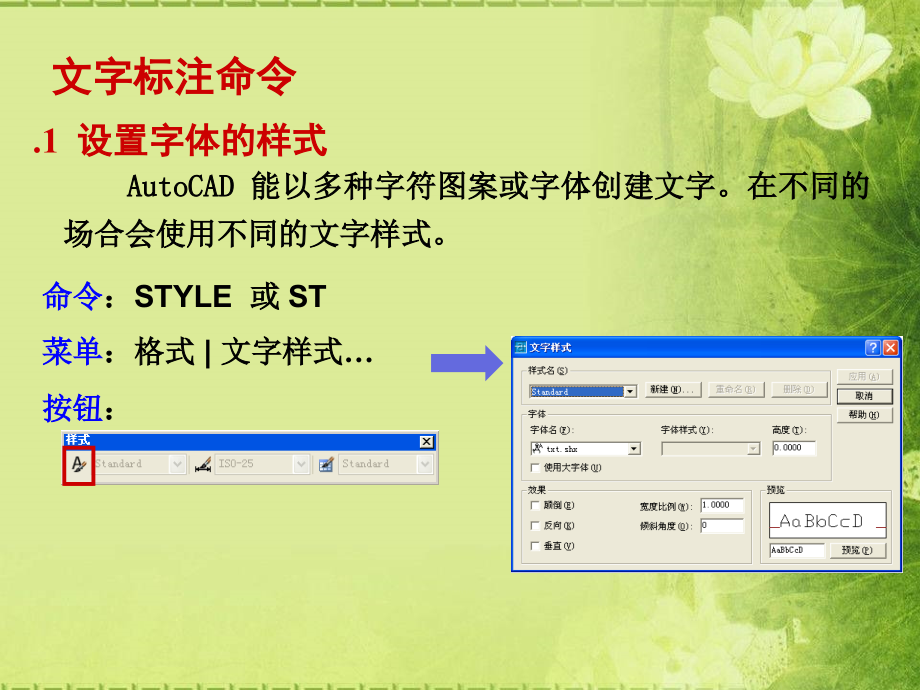

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,第六章 文字与表格,文字标注命令,表格,命令,：,STYLE,或,ST,菜单,：,格式,|,文字样式,按钮,：,.1,设置字体的样式,AutoCAD 能以多种字符图案或字体创建文字。在不同的场合会使用不同的文字样式。,文字标注命令,定义中文字体样式时，有时在字体下拉列表框中看不到中文字体名，这与使用,大字体复选框,的状态有关。,垂直书写的文字样式,：在定义字体样式时，如果选择的是以,“,”,符号,开头的字体名称，可以设置垂直书写的字体样式。应用该字体样式时，需要选择旋转,270,度。,设定,0,字高,：在设置字体样式对话框中 文字高度值设为,0,，这样，定义一种字体样式后，可以注写不同高度的文字。,技巧与提示,【,例,】,建立样式“仿宋字体”，其字体为“仿宋,_GB2312”,，高度为,0,，宽度比例为,0.7,演示,单击菜单“格式,|,文字样式”，弹出“文字样式”对话框。,单击,新建,按钮，弹出“新建文字样式”对话框，在样式名编辑框中输入“仿宋字体”。,单击,确定,按钮回到“文字样式”对话框。,点取“字体名”中下拉文字框后边向下的小箭头，弹出字体列表，选择“仿宋,_GB2312”,。,将宽度比例编辑框中的值改为,0.7,。,先,单击,应用,按钮，再单击,关闭,按钮。,命令,：,TEXT,或,DTEXT,（T或DT）,菜单,：绘图,|,文字,|,单行文字,命令及提示,:,1.,单行文字的创建,.2,单行文字的创建与修改,命令,:_dtext,当前文字样式,:,仿宋字 文字高度,:2.5000,指定文字的起点或,对正,(J)/,样式,(S):,j,输入选项,对齐,(A)/,调整,(F)/,中心,(C)/,中间,(M)/,右,(R)/,左上,(TL)/,中上,(TC)/,右上,(TR)/,左中,(ML)/,正中,(MC)/,右中,(MR)/,左下,(BL)/,中下,(BC)/,右下,(BR):,指定文字的起点或,对正,(J)/,样式,(S):,s,输入样式名或,?:,文字的对齐方式,指定文字的起点或,对正,(J)/,样式,(S):,j,输入选项,对齐,(A)/,调整,(F)/,中心,(C)/,中间,(M)/,右,(R)/,左上,(TL)/,中上,(TC)/,右上,(TR)/,左中,(ML)/,正中,(MC)/,右中,(MR)/,左下,(BL)/,中下,(BC)/,右下,(BR):,在,AutoCAD,中，假设文字写在如图,6-4,所示的方框中，文字可以其中任一对正方式作为基本点从而决定文字位置。,图,6-4 AutoCAD,中的文字,几种常用对齐方式：,左端对齐：默认对齐方式。即以,Left line,与,Base line,的交点作为对齐点。,对齐,(A),：以,Base line,的起点和终点的两端对齐的方式。,（,a,）对齐,A,模式 （,b,）调整,F,模式,图,6-5,在指定宽度下对齐模式和调整模式文字比较,调整,(F),：与两端对齐方式很近似，也是以,Base line,的起点和终点的两端对齐，但在写入文字之前可以指定一个字体高度值，用这种方式写入的多行文字保持相同的高度，但是字母宽度不同。,中心,(C),：可以将文字行以指定点为基线中点排列。,中间,(M),：与中心对齐类似，不同的是文字行在水平和垂直两个方向上都以指定点为中心。,右,(R),：右端对齐（,Right,）方式与默认的左端对齐方式刚好相反。,文字样式选择,几种常用对齐方式：,指定文字的起点或,对正,(J)/,样式,(S):,s,输入样式名或,?:,输入将要书写文字的样式名（必须是,STYLE,命令已定义的样式名）。,【,例,】,用单行文字命令标注如图,6-6,所示文字,.,演示,技巧与提示,如果使用,STYLE,设置了多组文字样式，在老版本中必须在输入,TEXT,命令后，选择“样式,(S)”,选项来切换，在,AutoCAD 2006,以后的版本，可以直接在样式工具栏中切换。,图,6-6,标注文字练习,当进行中英文混合输入时，可以用,+,两键在中英文输入法间切换。,特殊字符的标注可通过键入一组由两个百分号（,%,）字符作引导符的字母编码来实现。,技巧与提示,控 制 码,对应特殊字符及功能,%C,绘制直径符号,%D,绘制角度符号,%P,绘制正/负符号,%O,开始/关闭文字上画线,%U,开始/关闭文字下画线,%,绘制%,%nnn,绘制ASCII代码为nnn的字符,【,例,】,用控制码输入如图,6-8,所示文字。,演示,2,单行文字的编辑,在将文字正式写入图中成为图形的一部分之前，可以用退格,Backspace,键进行修改文字。,在新的,AutoCAD,版本中，只需直接双击使用使用,DTEXT,命令所写的文字即可在,DDEDIT,的“,在位编辑器,”修改文字。,图,6-8,用控制码输入文字,【,例,】,将图,6-6,中的文字改为如图,6-9,所示的形式。,使用,DDEDIT,特性编辑命令。如果采用特性编辑，还可以同时修改文字的其他特性，如样式、位置、图层、颜色等。,2,单行文字的编辑,演示,图,6-6,标注文字练习,图,6-9,在位编辑文字,命令,：,MTEXT,h或MT,菜单,：,绘图,|,文字,|,多行文字,按钮,：,命令及提示：,命令,:_mtext,当前文字样式,:Standard,。文字高度,:20,指定第一角点,:,指定对角点或,高度,(H)/,对正,(J)/,行距,(L)/,旋转,(R)/,样式,(S)/,宽度,(W):,.3,多行文字的创建与修改,（,1,）多行文字的创建,图,6-11,多行文字编辑器,演示,使用堆叠方式，可以指定水平分数、斜分数、上下堆叠文字三种样式。选定文字中必须包括斜杠（,/,）、井字符号（,#,）或插入符（,）。,技巧与提示,演示,在新的,AutoCAD,版本中,只需直接双击使用,MTEXT,命令所写的文字即可在“文字格式”编辑器中修改文字、修改格式和其他特性。,结束多行文字书写和编辑，可以单击“文字格式”编辑器中的确定按钮，也可以直接单击绘图区空白处。,（,2,）多行文字的编辑,.3,多行文字的创建与修改,对于多行文字的编辑，也可以使用,DDEDIT,和特性对话框来编辑文字、修改格式和其他特性。,技巧与提示,在工程设计中，经常要标注、编辑和修改大块常规文字，如技术要求、说明书等。,AutoCAD 200,8在多行文字编辑器中，可以直接将其他编辑器下的,TXT,和,RTF,文件直接导入到该对话框中，和在该对话框中键入的一样。要求文件大小不得超过,32KB,。,.4,通过外部文件输入文字,【,例,】,利用,MTEXT,命令，通过外部文件输入文字,演示,Back,.1,设置表格样式,命令,：,TABLESTYLE,菜单,：格式,|,表格样式,按钮,：,表格,演示,【,例,】,新建“明细表”表格样式。,图,6-17 “,表格样式”对话框,.2,在图中插入表格和文本,命令,：,TABLE,菜单,：绘图,|,表格,按钮,：,图,6-22 “,插入表格”对话框,【,例,】,在,AutoCAD,图中插入如图,6-24,所示表格，并在表格中输入文字。,演示,技巧与提示,（,1,）表格中的每一个单元格都有对应的,名称,，如,A2,单元格是指表中第,A,列，第,1,行所对应的单元格。,（,2,）如果单元格大小不合适，可直接,单击该单元格,，通过拖拉夹点来修改表格位置、列宽和行高。,（,3,）对于,斜分割单元格,文字的输入，可先通过夹点调整列宽和行高，双击单元格输入文字，光标移至两部分文字间，单击鼠标右键，在弹出的快捷菜单中选择“符号,|,不间断空格”，接着输入若干空格合理调整间隔。文字位置调整好后，单击绘图工具栏按钮，绘制单元格对角线即可。,（,4,）对于表格中相同或相似的文本，可以使用,+,复制,然后用,+,粘贴到其他单元格中。,技巧与提示,.3,向表格中添加块和公式,1,向表格中添加块,在土木构件表中，通常还需要给出简图，可以采用向表格中添加块的形式实现。,【,例,】,绘制如图,6-25,所示的构件钢筋表。,演示,图,6-25,插入表格及文字示例,2,表格中的自动计算,.3,向表格中添加块和公式,在,AutoCAD,以前版本下，如果表格中需要计算总和、计数和计算平均值等操作时，通常是通过,WINDOWS,的计算器算出后再填入表格。新的版本下可以直接进行简单的公式计算及定义简单的算术表达式。,【,例,】,在如图,6-29,所示的表格,E2,单元格中求和，输入,E3,单元格的值为表达式,2*B2+C2-D2,的值。,图,6-29(a),单元格求和计算,图,6-30,单元格表达式计算,演示,虽然,AutoCAD,提供的表格绘制功能已经功能较为完备，但与专业的制表软件,Excel,比起来还有诸多不便之处，因此,AutoCAD,允许用户通过接口形式输入,Excel,表格，并将其转换为,AutoCAD,的表格图元。,.4,通过外部文件输入,Excel,表格,【,例,】,向,AutoCAD,绘图区输入,Excel,表格。,图,6-32,向,AutoCAD,绘图区输入的,Excel,表格,演示,.,5绘制施工进度计划表,Thankyou!,
