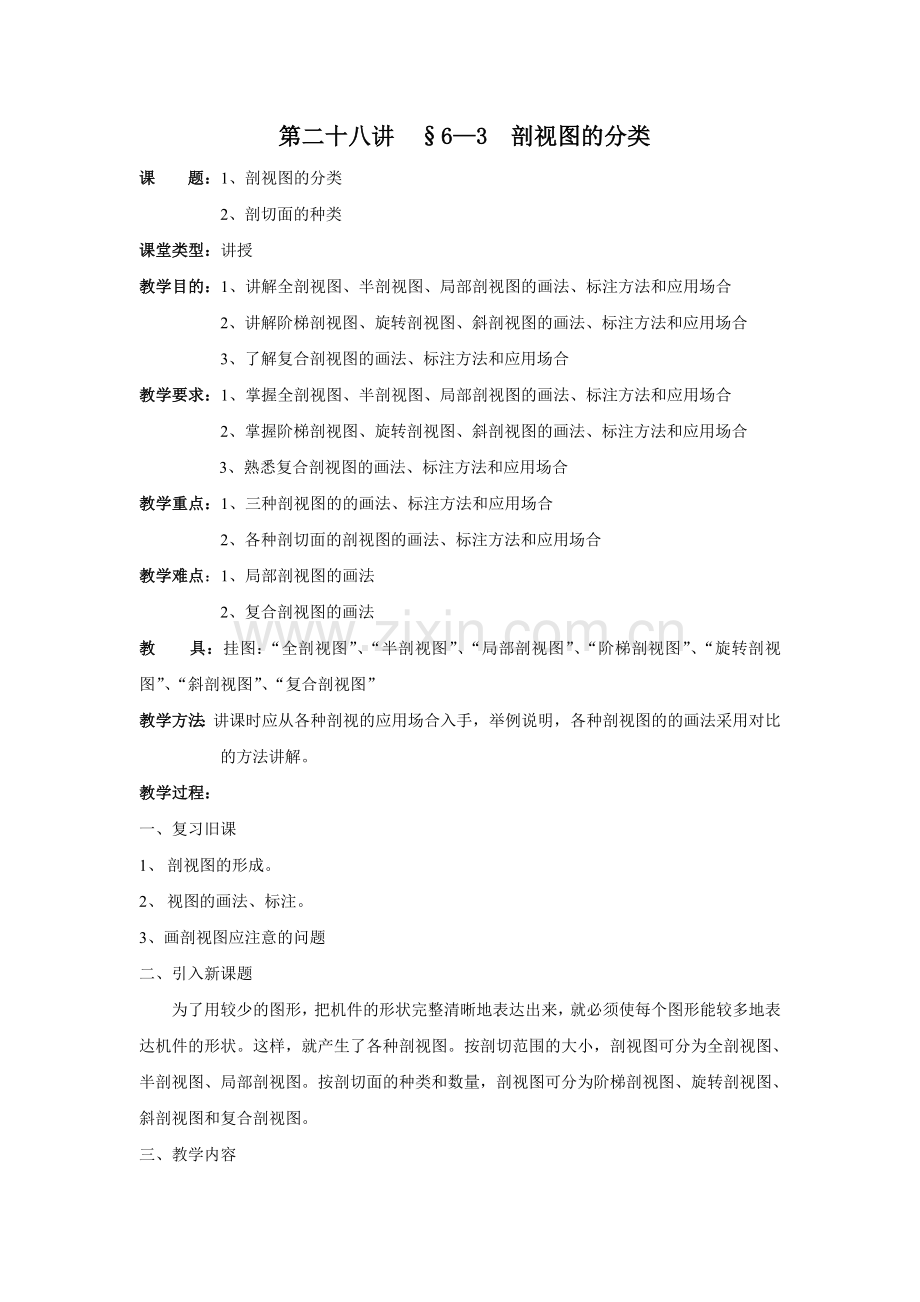

第二十八讲 §6—3 剖视图的分类
课 题：1、剖视图的分类
2、剖切面的种类
课堂类型：讲授
教学目的：1、讲解全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合
2、讲解阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合
3、了解复合剖视图的画法、标注方法和应用场合
教学要求：1、掌握全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合
2、掌握阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合
3、熟悉复合剖视图的画法、标注方法和应用场合
教学重点：1、三种剖视图的的画法、标注方法和应用场合
2、各种剖切面的剖视图的画法、标注方法和应用场合
教学难点：1、局部剖视图的画法
2、复合剖视图的画法
教 具：挂图：“全剖视图”、“半剖视图”、“局部剖视图”、“阶梯剖视图”、“旋转剖视图”、“斜剖视图”、“复合剖视图”
教学方法：讲课时应从各种剖视的应用场合入手，举例说明，各种剖视图的的画法采用对比的方法讲解。
教学过程：
一、复习旧课
1、 剖视图的形成。
2、 视图的画法、标注。
3、画剖视图应注意的问题
二、引入新课题
为了用较少的图形，把机件的形状完整清晰地表达出来，就必须使每个图形能较多地表达机件的形状。这样，就产生了各种剖视图。按剖切范围的大小，剖视图可分为全剖视图、半剖视图、局部剖视图。按剖切面的种类和数量，剖视图可分为阶梯剖视图、旋转剖视图、斜剖视图和复合剖视图。
三、教学内容

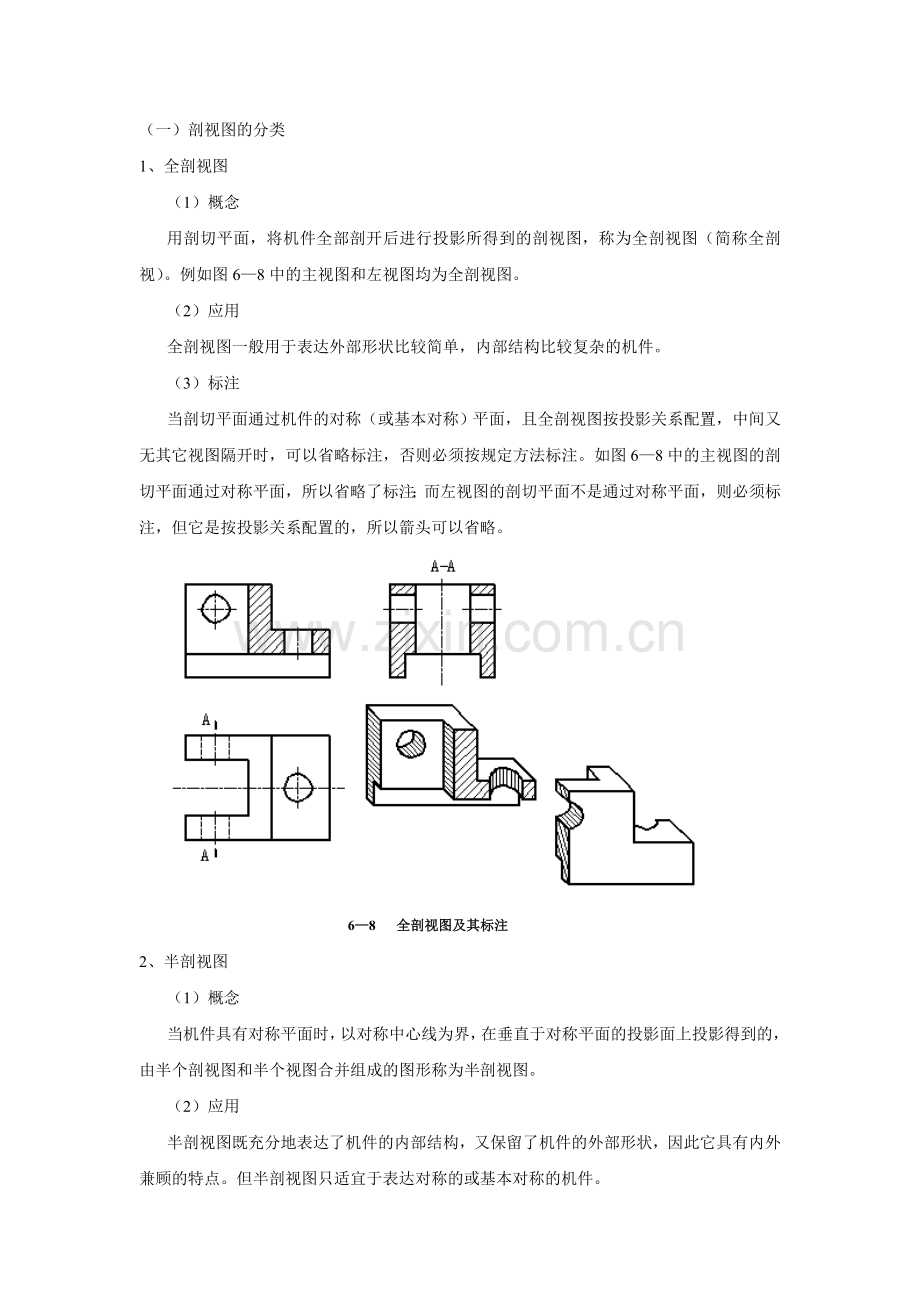

（一）剖视图的分类
1、全剖视图
（1）概念
用剖切平面，将机件全部剖开后进行投影所得到的剖视图，称为全剖视图（简称全剖视）。例如图6—8中的主视图和左视图均为全剖视图。
（2）应用
全剖视图一般用于表达外部形状比较简单，内部结构比较复杂的机件。
（3）标注
当剖切平面通过机件的对称（或基本对称）平面，且全剖视图按投影关系配置，中间又无其它视图隔开时，可以省略标注，否则必须按规定方法标注。如图6—8中的主视图的剖切平面通过对称平面，所以省略了标注；而左视图的剖切平面不是通过对称平面，则必须标注，但它是按投影关系配置的，所以箭头可以省略。

6—8 全剖视图及其标注
2、半剖视图
（1）概念
当机件具有对称平面时，以对称中心线为界，在垂直于对称平面的投影面上投影得到的，由半个剖视图和半个视图合并组成的图形称为半剖视图。
（2）应用
半剖视图既充分地表达了机件的内部结构，又保留了机件的外部形状，因此它具有内外兼顾的特点。但半剖视图只适宜于表达对称的或基本对称的机件。
（3）标注
半剖视图的标注方法与全剖视图相同。例如图6—9（a）所示的机件为前后对称，图6—9（b）中主视图所采用的剖切平面通过机件的前后对称平面，所以不需要标注；而俯视图所采用的剖切平面并非通过机件的对称平面，所以必须标出剖切位置和名称，但箭头可以省略。

（a） （b）
图6—9 半剖视图及其标注
（4）注意几点：
1）具有对称平面的机件，在垂直于对称平面的投影面上，才宜采用半剖视。如机件的形状接近于对称，而不对称部分已另有视图表达时，也可以采用半剖视。
2）半个剖视和半个视图必须以细点画线为界。如果作为分界线的细点画线刚好和轮廓线重合，则应避免使用。如图6—10所示主视图，尽管图的内外形状都对称，似乎可以采用半剖视。但采用半剖视图后，其分界线恰好和内轮廓线相重合，不满足分界线是细点画线的要求，所以不应用半剖视表达，而宜采取局部剖视表达，并且用波浪线将内、外形状分开。

（a）正确 （b）错误
图6—10 对称机件的局部剖视
3）半剖视图中的内部轮廓在半个视图中不必再用虚线表示。
3、局部剖视图
（1）概念
将机件局部剖开后进行投影得到的剖视图称为局部剖视图。局部剖视图也是在同一视图上同时表达内外形状的方法，并且用波浪线作为剖视图与视图的界线。图6—9的主视图和图6—11的主视图和左视图，均采用了局部剖视图。

（a） （b）
图6—11 局部剖视图
（2）应用
从以上几例可知，局部剖视是一种比较灵活的表达方法，剖切范围根据实际需要决定。但使用时要考虑到看图方便，剖切不要过于零碎。它常用于下列两种情况：
1）机件只有局部内形要表达，而又不必或不宜采用全剖视图时；
2）不对称机件需要同时表达其内、外形状时，宜采用局部剖视图。
（3）波浪线的画法
表示视图与剖视范围的波浪线，可看作机件断裂痕迹的投影，波浪线的画法应注意以下几点：
1）波浪线不能超出图形轮廓线。如图6—12（a）所示。
2）波浪线不能穿孔而过，如遇到孔、槽等结构时，波浪线必须断开。如图6—12（a）)所示。
3）波浪线不能与图形中任何图线重合，也不能用其它线代替或画在其它线的延长线上。如图6—12（b）、（c）所示。

（a） （b） （c）
图6—12 局部剖视图的波浪线的画法
4) 当被剖切部位的局部结构为回转体时，允许将该结构的中心线作为局部剖视图与视图的分界线。如图613所示的拉杆的局部剖视图。
（4）标注
局部剖视图的标注方法和全剖视相同。但如局部剖视图的剖切位置非常明显，则可以不标注。 图6—13 拉杆局部剖视图
（二）剖切面的种类
剖视图是假想将机件剖开而得到的视图，因为机件内部形状的多样性，剖开机件的方法也不尽相同。国家标准《机械制图》规定有：单一剖切平面、几个互相平行的剖切平面、两个相交的剖切平面、不平行于任何基本投影面的剖切平面、组合的剖切平面等。
1、单一剖切平面
用一个剖切平面剖开机件的方法称为单一剖，所画出的剖视图，称为单一剖视图。单一剖切平面一般为平行于基本投影面的剖切平面。前面介绍的全剖视图、半剖视图、局部剖视图均为用单一剖切平面剖切而得到的，可见，这种方法应用最多。
2、几个互相平行的剖切平面
（1）概念
用两个或多个互相平行的剖切平面把机件剖开的方法，称为阶梯剖，所画出的剖视图，称为阶梯剖视图。它适宜于表达机件内部结构的中心线排列在两个或多个互相平行的平面内的情况。
（2）举例
例如图6—14（a）所示机件，内部结构（小孔和沉孔）的中心位于两个平行的平面内，不能用单一剖切平面剖开，而是采用两个互相平行的剖切平面将其剖开，主视图即为采用阶梯剖方法得到的全剖视图，如图6—14（c）所示。

（a） （b） （c）
图6—14 阶梯剖视图
（3）画阶梯剖视时，应注意下列几点：
1）为了表达孔、槽等内部结构的实形，几个剖切平面应同时平行于同一个基本投影面。
2）两个剖切平面的转折处，不能划分界线，如图6—14（b）所示。因此，要选择一个恰当的位置，使之在剖视图上不致出现孔、槽等结构的不完整投影。当它们在剖视图上有共同的对称中心线和轴线时，也可以各画一半，这时细点画线就是分界线。如图6—15所示。
3）阶梯剖视必须标注，标注方法如图6—14（c）所示。在剖切平面迹线的起始、转折和终止的地方，用剖切符号（即粗短线）表示它的位置，并写上相同的字母；在剖切符号两端用箭头表示投影方向（如果剖视图按投影关系配置，中间又无其它图形隔开时，可省略箭头）；在剖视图上方用相同的字母标出名称“X—X”。
图 6—15 阶梯剖视的特例
3、两个相交的剖切平面
（1）概念
用两个相交的剖切平面（交线垂直于某一基本投影面）剖开机件的方法称为旋转剖，所画出的剖视图，称为旋转剖视图。
（2）举例
如图6—16所示的法兰盘，它中间的大圆孔和均匀分布在四周的小圆孔都需要剖开表示，如果用相交于法兰盘轴线的侧平面和正垂面去剖切，并将位于正垂面上的剖切面绕轴线旋转到和侧面平行的位置，这样画出的剖视图就是旋转剖视图。可见，旋转剖适用于有回转轴线的机件，而轴线恰好是两剖切平面的交线。并且两剖切平面一个为投影面平行面，一个为投影面垂直面，如图6—17（b）是法兰盘用旋转剖视表示的例子。

（a） （b）
图6—17 法兰盘的旋转剖视图
同理，如图6—18所示的摇臂，也可以用旋转剖视表达。

（a） （b）
图6—18 摇臂的旋转剖视图
（3）画旋转剖视图时应注意以下两点：
1） 倾斜的平面必须旋转到与选定的基本投影面平行，以使投影能够表达实形。但剖切平面后面的结构，一般应按原来的位置画出它的投影，如图6—18（b）所示。
2）旋转剖视图必须标注，标注方法与阶梯剖视相同，如图6—17（b）、图6—18（b）所示。
4、不平行于任何基本投影面的剖切平面
（1）概念
用不平行于任何基本投影面的剖切平面剖开机件的方法称为斜剖，所画出的剖视图，称为斜剖视图。斜剖视适用于机件的倾斜部分需要剖开以表达内部实形的时候，并且内部实形的投影是用辅助投影面法求得的。
（2）举例
如图6—19所示机件，它的基本轴线不与底板不垂直。为了清晰表达弯板的外形和小孔等结构，宜用斜剖视表达。此时用平行于弯板的剖切面“B—B”剖开机件，然后在辅助投影面上法求出剖切部分的投影即可。
（3）画斜剖视图时，应注意以下几点：
1）剖视最好与基本视图保持直接的投影联系，如图6—19中的“B—B”。必要时（如为了合理布置图幅）可以将斜剖视画到图纸的其他地方，但要保持原来的倾斜度，也可以转平后画出，但必须加注旋转符号。
2）斜剖视主要用于表达倾斜部分的结构。机件上凡在斜剖视图中失真的投影，一般应避免表示。例如在图6—19中，按主视图上箭头方向取视图，就避免了画圆形底板的失真投影。
3）斜剖视图必须标注，标注方法如图6—19所示，箭头表示投影方向。

图6—19 机件的斜剖视图
5、组合的剖切平面
（1）概念
当机件的内部结构比较复杂，用阶梯剖或旋转剖仍不能完全表达清楚时，可以采用以上几种剖切平面的组合来剖开机件，这种剖切方法，称为复合剖，所画出的剖视图，称为复合剖视图。
（2）举例
如图6—20（a）所示的机件，为了在一个图上表达各孔、槽的结构，便采用了复合剖视，如图6—20（b）所示。应特别注意复合剖视图中的标注方法。

（a） （b）
图6—20 机件的复合剖视图
四、小结
1、全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合
2、阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合
五、布置作业
习题集6－2（6）、（7）、（8）、（9）
