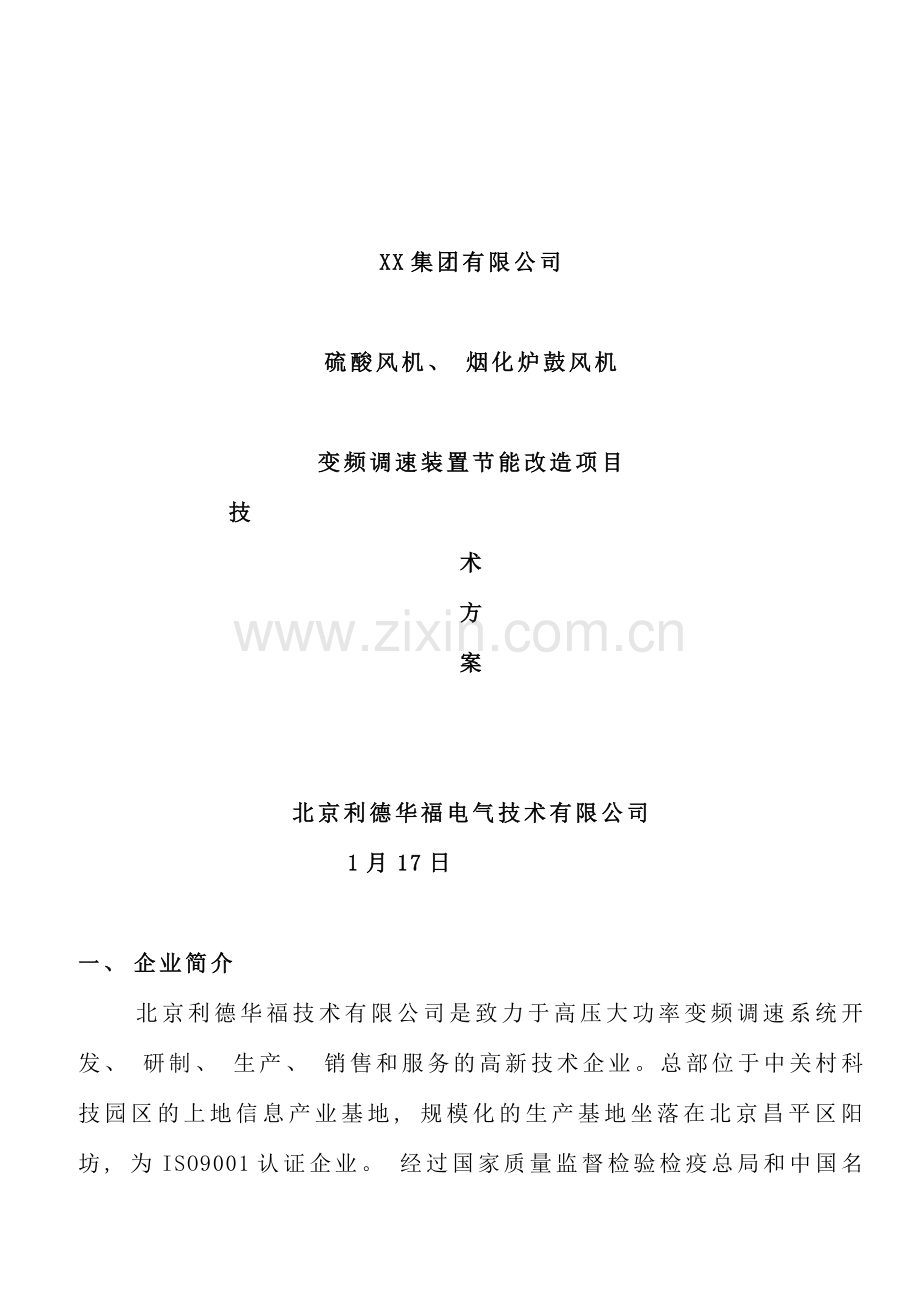

XX集团有限公司

硫酸风机、 烟化炉鼓风机

变频调速装置节能改造项目
技
术
方
案

北京利德华福电气技术有限公司
1月17日

一、 企业简介
北京利德华福技术有限公司是致力于高压大功率变频调速系统开发、 研制、 生产、 销售和服务的高新技术企业。总部位于中关村科技园区的上地信息产业基地, 规模化的生产基地坐落在北京昌平区阳坊, 为ISO9001认证企业。 经过国家质量监督检验检疫总局和中国名牌战略推进委员会委托的权威技术部门综合评审, 最终从国内众多高压变频器品牌中脱颖而出, 被国家质量监督检验检疫总局评选为”中国名牌”并被国家信息产业部列入《节能降耗电子信息技术、 产品与应用方案推荐目录》。

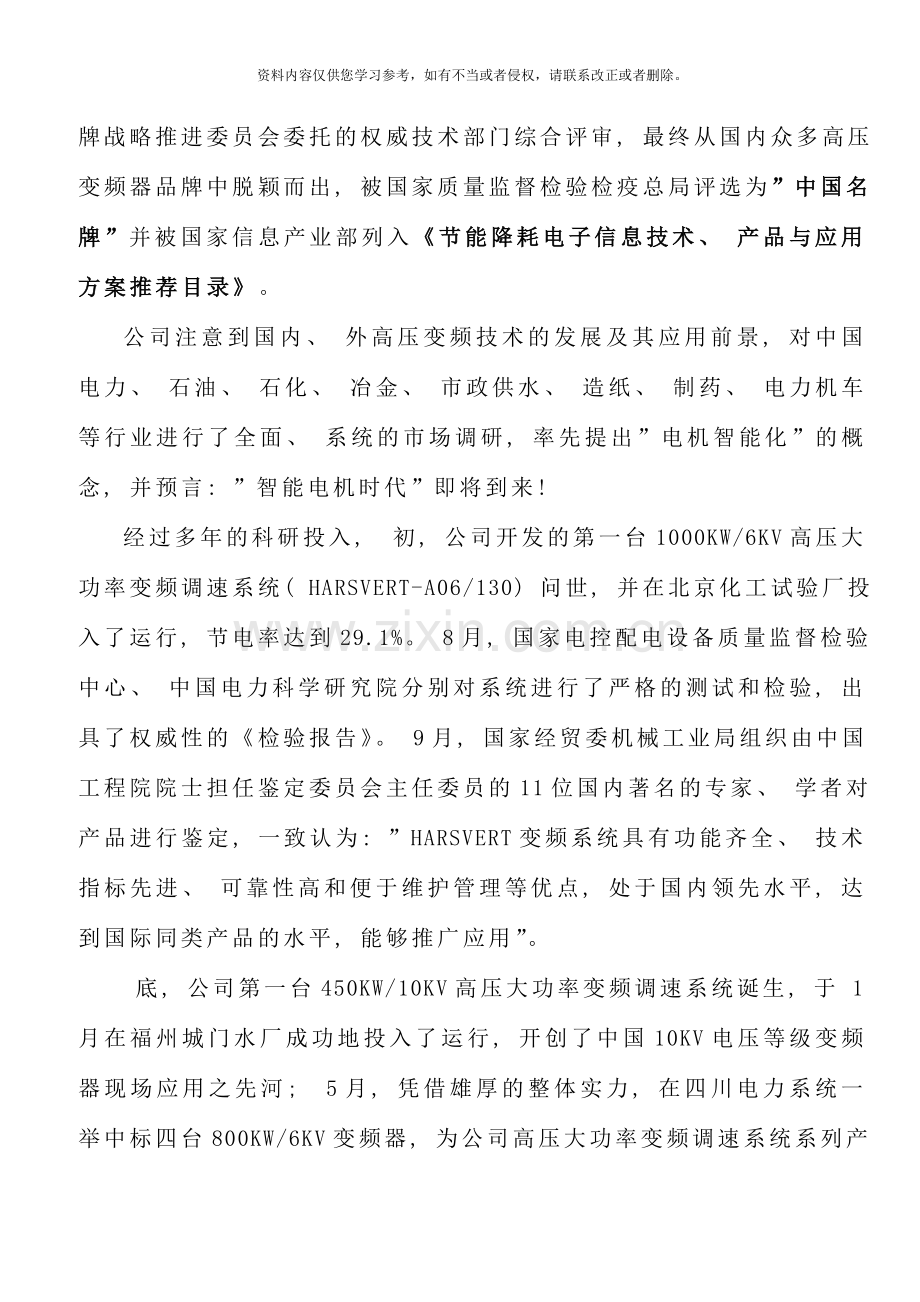

公司注意到国内、 外高压变频技术的发展及其应用前景, 对中国电力、 石油、 石化、 冶金、 市政供水、 造纸、 制药、 电力机车等行业进行了全面、 系统的市场调研, 率先提出”电机智能化”的概念, 并预言: ”智能电机时代”即将到来!
经过多年的科研投入, 初, 公司开发的第一台1000KW/6KV高压大功率变频调速系统( HARSVERT-A06/130) 问世, 并在北京化工试验厂投入了运行, 节电率达到29.1%。 8月, 国家电控配电设备质量监督检验中心、 中国电力科学研究院分别对系统进行了严格的测试和检验, 出具了权威性的《检验报告》。 9月, 国家经贸委机械工业局组织由中国工程院院士担任鉴定委员会主任委员的11位国内著名的专家、 学者对产品进行鉴定, 一致认为: ”HARSVERT变频系统具有功能齐全、 技术指标先进、 可靠性高和便于维护管理等优点, 处于国内领先水平, 达到国际同类产品的水平, 能够推广应用”。
底, 公司第一台450KW/10KV高压大功率变频调速系统诞生, 于 1月在福州城门水厂成功地投入了运行, 开创了中国10KV电压等级变频器现场应用之先河; 5月, 凭借雄厚的整体实力, 在四川电力系统一举中标四台800KW/6KV变频器, 为公司高压大功率变频调速系统系列产品全面进入市场, 奠定了坚实的基础。截止当前公司销售业绩超过1500台, 运行业绩近千台。
公司拥有一支经验丰富、 勇于实践、 不断创新的高素质的开发、 科研队伍。面对广大用户, 公司的市场营销理念体现为”速度”加”服务”, 充分摆正自己甘当用户配角的”乙方”心态。公司除拥有一支专业的销售队伍外, 还配备一支训练有素、 服务及时的市场技术支持队伍, 随时响应并满足用户的各种要求。当前, 公司已在全国形成了高效的营销网络平台( 湖南办事处地址: 长沙市金星大道麓山名园E·2-305, 电话) 。
以来, 公司生产的”HARSVERT-A”系列不同电压等级、 不同功率的高压变频调速系统分别在国内的市政供水、 电力、 钢铁、 石油、 石化等行业陆续投入运行。由于安装便捷、 操作简单、 运行稳定、 安全可靠、 维护方便, 并在节能、 节电、 省人、 省力、 自动控制、 远程监控等方面效果显著, 受到用户的高度评价。公司以其优异的产品性价比和周到的服务, 成为国内最具实力和影响力的生产厂家。
二、 HARSVERT-A高压变频器介绍:
1、 基本性能:
Ø 变频器为高－高结构, 10/6kV直接输出, 不需输出升压变压器, 输出为单元串联移相式PWM方式;
Ø 系统一体化设计, 包括输入干式隔离变压器, 变频器等所有部件及内部联机, 用户只须连接高压输入、 高压输出、 低压控制电源和控制信号线即可;
Ø 整套系统在出厂前进行整体测试; 48/30脉冲输入符合并优于IEEE519～1992及GB/T14549～93标准对电压失真和电流失真最严格的要求;
Ø 在20～100%的负载变化情况内达到或超过0.96的功率因子, 而且电流谐波少, 无需功率因子补偿/谐波抑制装置;
Ø 无需滤波器变频器就可输出正弦输出电流和电压波形, 对电机没有特殊的要求, 能够使用普通异步电机, 电机不必降额使用;
Ø 具有软起动功能, 没有电机启动冲击引起的电网电压下跌, 可确保电机安全、 长期运行;
Ø 变频装置输出波形不会引起电机的谐振, 转矩脉动小于0.1%。可避免风机喘振现象。变频器有共振点频率跳跃功能;
Ø 变频装置对输出电缆长度无特殊限制, 电机不会受到共模电压和dv/dt的影响;
Ø 变频器可在输出不带电机的情况下进行空载调试, 也可在没有10/6KV高压情况下用低压电进行空载调试;
Ø 控制系统采用全数字符元元微机控制, 有很强的自诊断功能, 能对所发生的故障类型及故障位置提供中文指示, 能在就地显示并远方报警, 便于运行人员和检修人员能辨别和解决所出现的问题;
Ø 具有就地监控方式和远方监控方式。在就地监控方式下, 经过变频器上的触摸屏显示, 可进行就地人工启动、 停止变频器, 能够调整转速、 频率; 就地控制窗口采用中文操作接口, 功能设定、 参数设定等均采用中文。卖方提供的变频装置支撑软件为汉化的最新的正版软件;
Ø 变频器高压主回路与控制器之间为光纤连接, 具有很高的通信速率和抗干扰能力, 安全性好;
Ø 转矩特性: 0～50Hz恒转矩特性, 额定转矩输出, 转矩阶跃响应＜200ms。50Hz以上恒功率特性, 最大转矩与转速成反比下降;
Ø 输出频率0.5-120Hz(根据电机情况可设定);
Ø 变频器抗地震能力为7级, 振动0.5G;
Ø 临界速度可跳过(共2组, 可任意设定);
Ø 安装、 设定、 调试简便;
Ø 功率电路模块化设计, 维护简单;
Ø 完整的故障监测电路、 精确的故障报警保护;
Ø 自带冷却风机, 风机电源与控制电源分开取电, 电源取自输入侧变压器;
Ø 内置PLC, 易于改变控制逻辑关系, 适应多变的现场需要;
Ø 可灵活选择现场控制/远程控制;
Ø 可接受和输出0～10V/4～20mA工业标准信号;
Ø 可根据用户需要内置PID调节器;
Ø 完整的通用变频器参数设定功能;
Ø 优异的性能/价格比;
Ø 自备UPS, 可维持30分钟;
Ø 具有掉电3秒不停机的功能;
Ø 掉电20秒内来电再启动和转速跟踪再启动功能
Ø
结构:
变频器的功率单元为模块化设计, 能够从机架上抽出, 移动和更换, 所有功率单元是完全一致的, 如果某一单元由于故障而不能正常工作, 能够在允许设备退出的时间用备用单元将其替换。即: 在变频停机高压切断的情况下, 拔掉故障单元的J1、 J2两根光纤头; 用扳手卸下故障单元的R、 S、 T、 U、 V五根联机; 拆下故障单元与轨道的固定螺丝; 将故障单元轻轻拿下, 按拆卸相反的顺序将备用单元装上并接好即可。更换一个单元的时间只需5分钟。更换单元不须专用工具。
逆变器侧采用高开关频率的IGBT器件, 保证良好的输出波形。
输入侧的隔离变压器能保护电机不受共模电压的影响。
整个变频系统采用强迫风冷, 冷却系统可靠, 平均无故障时间≥变频装置本身, 每一套冷却装置拆装方便, 满足变频装置的安全可靠地运行。

保护:
Ø 变压器进线接线端子足够大, 便于与进线电缆连接。变压器柜内高压引线导体能满足发热的允许值( ＜65℃) ;
Ø 变压器在各分接头位置时, 能承受线端突发短路的动、 热稳定而不产生任何损伤、 变形及紧固件松动;
Ø 每个功率单元带三相输入熔断器保护;
Ø 过电压保护: 检测每个功率模块的直流母线电压, 如果超过额定电压值的115%, 则变频器保护;
Ø 过电流保护: 电机额定电流的200%, 立即保护;
Ø 欠电压保护: 检测每个功率模块的直流母线电压, 如果低于设定的数值, 则变频器保护。此保护实际上包括了对电网电压负向波动的保护;
Ø 缺相保护: 缺相保护设置在每个功率模块上。当变频器输入侧掉相或功率模块的保险熔芯熔化时, 会发出报警信号并保护;
Ø 过载保护: 电机额定电流的120%, 每10分钟允许1分钟, 超过则保护。
此保护实际上包括了对电网电压正向波动的保护;
Ø 过热保护: 包括两重保护: 在变频调速系统柜体内设置温度检测, 当环境温度超过预先设置的值时, 发报警信号; 另外, 在主要的发热组件, 即整流变压器和电力电子功率器件上放置温度检测, 一旦超过极限温度( 变压器140℃、 功率器件80℃) , 则保护。
Ø 光纤故障保护: 当控制器与功率模块之间的连接光纤出现故障时, 会发出报警信号并保护。
以上故障, 均在中文用户接口上指定故障确切位置, 便于用户采取对措施
2、 HARSVERT系列高压变频调速系统技术优势

C 无速度传感器矢量控制——让控制更精准

利德华福变频器可采用无速度传感器矢量控制的高性能高压变频调速产品, 在高性能控制器硬件平台上, 结合先进的实用化的矢量控制技术, 将异步电机的控制性能提高到一个新的高度。
传统的V/F控制精度不高, 响应不够及时, 往往无法满足低速大转矩负载或重载启动的电机。采用了无速度传感器矢量控制的变频器仅需对输出三相电压、 两相电流进行检测, 即可根据预先自动测定的电机模型, 进行异步电动机的磁通和转矩解耦控制, 实现低速大转矩负载启动和运行。
矢量控制, 在国外多称为磁场定向控制( Field Orientation Control) , 其核心思想是, 以电机磁场为坐标轴基准方向, 经过坐标变换的方法, 实现对电机转矩和磁通的解耦控制。
当前, 无速度传感器矢量控制产品调速范围宽, 稳态转速精度高, 动态转矩响应时间小, 启动转矩大, 性能指标基本达到国际先进水平。
采用无速度传感器矢量控制的高压变频调速系统具有以下功能:
£ 电机参数自动整定
要实现矢量控制, 需要检测电机的定转子电阻电感参数。HARSVERT系列变频器可对异步电机自动进行电机学堵转试验和空载试验, 实现电机参数的自动整定。
£ 高压掉电恢复自动重启
在某些用户场合, 给变频器供电的高压电网可能会发生短时电压跌落或缺失, 为了尽可能不影响正常生产, 在设定时间内( 系统默认: 20秒) 高压掉电恢复, HARSVERT系列产品能自动快速识别并跟踪当前电机转速, 恢复正常运行。
如果掉电超过设定时限, 变频器自动进入待机状态。
£ 旋转启动
如果电机被负载拖动仍在旋转甚至反转, 变频器能识别跟踪电机转速并拖动负载到设定频率运行。
£ 同步电机变频调速及自动励磁控制功能
HARSVERT系列变频器可用于同步电机调速, 并具有输出功率因数闭环控制功能, 能自动调节励磁电流, 使同步电机运行在用户设定的功率因数。
£ 多达十级功率单元串联
根据需要, HARSVERT系列变频器可实现4～10级功率单元串联, 电压等级覆盖3～11千伏, 驱动电机的功率等级可达5000kW。
£ 系统状态变量的实时显示和监控
包括: 输入侧和输出侧的电压、 电流、 有功功率、 无功功率、 功率因数, 电机转速, 多点温度指示, 变频器状态, 等等。
除了显示常见的电压、 电流、 功率温度等参数以外, 监控界面还具有软件示波器功能, 可供现场调试和监控使用。
£ 具有完善的电机和变频器保护功能, 尽量保证设备连续可靠运行
£ 历史记录, 包括故障报警记录、 操作事件记录

C 功率单元自动旁路技术

Harsvert系列高压变频调速系统功率电源主回路采用的IGBT功率模块, 具有较大冗余; 功率单元自动旁路技术, 故障单元推出运行后, 重构电压矢量, 提高电压利用率。以8级串联为例, 单个单元故障时仍可保证96%的电压输出, 4％的负荷减低对于风机和水泵负载设备而言, 相当于仅减少了极小的流量值。几乎对机组运行不产生任何影响, 大大提高了系统安全可靠性。较同级单元旁路技术( 当一个功率单元出现故障时, 系统自动旁路故障单元的同时旁路故障单元的同一级其它两个功率单元) 相比, 单模块旁路后的变频器额定输出将高出14％!

C 超强的抗电网波动能力

HARSVERT-A变频器按照中国的电网情况进行设计, 承受电压波动的能力能够到-35%～+15%电网电压波动时变频器维持运行, 不停机。
国内的众多企业中往往装备多条生产线, 每条生产线均有几台主要辅机设备构成, 这些辅机都挂在相同或不同的电源母线上。每当有大容量辅机( 如磨煤机、 锅炉给水泵等) 或同一母线下多台辅机群启动时, 电源母线电压都有较大的降落( 超过-15%) , 会影响同一母线上其它设备的正常运行。针对生产企业负荷波动大的这种工况, HARSVERT系列高压变频器进行了特殊设计, 大幅度提高了其抗电网波动的能力, 做到电压波动在±10%以内时, 变频器能够维持满额输出; 电网电压降落在-35%以内时, 变频器都短时降额运行, 若电网电压低于65%额定电压时, 频器开始降低输出频率。如果6秒钟之内, 电网恢复正常, 则重新按照设定的加速时间, 加速到当前设定的频率。如果电网在6秒钟过后, 没有恢复正常, 则变频器处于待机状态, 等电网电压在设定时间内( 系统默认: 20秒) 恢复正常, 变频器可自行启动, 系统可自动搜索电机转速, 实现无冲击再启动, 恢复到原来的工作状态。

C 3秒掉电不停机功能

在有些情况下, 关键辅机设备有进行供电母线切换的需要, 在母线切换过程中, 被切换的辅机设备往往产生短暂的主电源完全失电现象。大部分变频器在发生主电源失电时只能停机。HARSVERT系列高压变频调速系统经过设计改进, 能坚持5个周波满载输出, 甚至能够在主电源完全失电的情况下坚持3秒内不停机, 完全满足母线切换的需要。

C 变频器来电自启动功能

当电网电压低于65%额定电压时, 频器开始降低输出频率。如果6秒钟之内, 电网恢复正常, 则重新按照设定的加速时间, 加速到当前设定的频率。如果电网在6秒钟过后, 没有恢复正常, 则变频器处于待机状态, 等电网电压在设定时间内( 系统默认: 20秒) 恢复正常, 变频器可自行启动, 系统可自动搜索电机转速, 实现无冲击再启动, 恢复到原来的工作状态。

C 旋转中再启动功能

为了适应国内电网波动大, 现场主动力电源母线段切换的要求, 系统提供旋转中再启动功能。当电网电压超过变频器设定范围时, 变频器处于待机状态; 在电网恢复正常后, 变频器可自动搜索跟踪电动机转速按照设定加减速时间恢复正常运行状态( 即转速跟踪技术) , 保证机组安全运行不跳闸。在现场主动力电源母线段切换过程中, 系统自动识别网侧电压变化, 系统保护不停机; 待电网电压恢复后, 自动启动设备运行至给定频率值, 满足现场对设备的高可靠性要求。
为了满足不同现场对旋转中再启动功能的需求, 系统提供完备的参数设定功能, 保证系统动作有效, 保护得当。真正适应现场运行工况要求。

C 控制电源冗余设计

为了提高控制电源的可靠性, 满足现场控制电源多样性的要求, HARSVERT系列高压变频系统控制电源可接收AC220V或AC380V( 三相四线制) , 且能够同时接受双路交流220V电源, 互为备用, 采用双电源自动转换开关, 实现无扰切换, 确保控制电源的稳定, 除此之外还能够接受DC220V, 甚至DC110V做为后备电源, 实现交直流两路电源的互为备用。
交流和直流控制电源都出现问题时, 变频器还能够无扰动切换到自备UPS供电, 变频器能够继续运行, 做到控制电源丢失时( 比如维修人员误拉低压电、 开关跳闸、 熔丝熔断等) , 依然保证变频器和辅机设备的运行安全。

C 完善的电机和变频器保护功能

作为高压变频器的专业生产厂家, 利德华福公司的研发人员考虑到了变频器及电机可能出现的各种运行情况, 并针对各种可能出现的故障情况进行开发。HARSVERT系列高压变频调速系统针对各种故障情况分级设置保护功能, 实现最大程度的不间断运行。
保护功能分级设置即: 对于一些问题, 从变频器生产厂家的角度看, 可能是很严重的问题 , 但从应用的角度看, 可能降为次要问题。比如变频器运行过程中柜门被非法打开, 厂家认为可能导致人员触电酿成事故, 应做停机处理, 但某些工况下可认为只作报警即可, 不要导致主机设备停机。基于现场的这种需要, HARSVERT系列变频器对许多故障增加了”报警”或”停机”选项, 对一些必须做停机处理的故障, 则实行分级检测, 在事态还不十分严重时事先提供报警。比如变压器严重过热必须停机, 但在其温升达到跳闸停机值之前的某个门坎时, 变频器就事先提供超温报警信息。如果产品定型, 报警保护功能固化, 不能根据现场应用更改, 则难以满足现场的使用需求。
HARSVERT系列高压变频调速系统具备完整的故障监测电路、 精确的故障报警保护, 完全可满足变频器及整个系统的运行需要。其基本保护功能有: 过电压保护、 过电流保护、 欠电压保护、 缺相保护、 过载保护、 过热保护、 接地保护、 短路保护等等。

C 友好、 快捷的系统界面

HARSVERT系列高压变频调速系统界面选用TPC064-TB33H一体化人机界面, 是一套以低功耗CPU ARM-2440为核心( 主频400MHz) 的高性能一体化工控机。该产品设计采用了6.4英寸高亮度TFT液晶显示屏, 四线电阻式触摸屏, 以及具有电磁屏蔽性好、 美观坚固的全钢结构外壳, 同时还预装微软嵌入式实时多任务操作系统WinCE.net( 中文版) , 它提供友好的全中文操作界面。
系统界面功能强大, 产品支撑软件为汉化的最新的正版软件, 软件完全自主开发, 标准化设计; 界面显示内容丰富且直观形象, 能够显示系统状态变量的实时显示和监控, 如具有故障信息查询、 运行数据记录、 变频器参数查询及设置、 系统自诊断等等。用户可参考以下系统主界面:

C 先进的同步机控制

同步电动机因具有功率因数高且能够调节、 多极低转速设计方便、 转矩响应快等特点, 因此广泛的应用于泵站的水泵、 化肥厂的空气压缩机、 钢厂的轧钢机等行业领域, 为了适应上述工矿企业对大功率高压同步电动机改进生产工艺和节能降耗的需求, 我公司开发出了适应于同步电动机调速的高压变频调速系统, 该系统由采用DSP控制的常规高压变频器和适应同步电动机调速的控制界面, 辅以广泛采用同步电动机半导体励磁装置组成, 能够实现对同步电动机的大范围平滑调速, 根据负载波动变化自动调节励磁大小, 实现同步电动机的恒功率因数运行。
HARSVERT系列高压变频器对励磁系统的控制能够经过多种通讯协议、 无源干接点实现, 或者采用原来的控制系统来控制励磁的大小, 由于采用成熟的高-高电压源型完美无谐波高压变频器, 对电机和电缆绝缘无损害, 无论是改造项目, 还是新建项目安装和调试都非常方便。

C 灵活、 多样的通讯接口

在很多工业系统中, 主要采用DCS、 FA及小型PLC系统等实现过程控制, 主要设备需要进行自动监控连接。用户为了维护方便, 系统现在主要采用硬接线方式和辅机调速系统( 变频器) 建立通讯联系, 变频器的一些开关量状态经过节点送给主控系统, 由主控系统对变频器的控制命令经过节点送给变频器, 一些模拟量如频率给定、 电机电流等信息则采用4～20mA电流源信号相互传送。
传统变频器在接口设计上, 仅具有”运行”、 ”待机”、 ”故障”、 ”报警”等几个简单的开关量输出端口, 无法满足现场的接口需要。HARSVERT-A变频器在现场的应用过程中, 充分考虑到现场的接口需要, 内置了PLC, 具有相当丰富的现场接口, 能够满足各种各样的现场接口需求; 灵活选择现场控制、 值班室远程控制, GPRS无线远程控制等; 直接内置PID调节器, 可开环运行, 可闭环运行; 另外, 变频器内置PLC还能够将辅机的周边设备( 如阀门等) 进行有效管理, 使其实现和辅机设备启停的联动, 提高自动化水平。
HARSVERT系列变频器不但具有丰富的I/O及模拟量输入输出接口, 同时可配置标准的工业通讯接口, 产品可选择支持Modbus、 TCP/IP、 Profibus、 DeviceNet等现场总线, 能够和现场自动化控制系统实现实时数据交换功能。

C 针对各种工艺及各行业要求进行的改进及附加功能

针对引风机、 送风机、 凝结水系统的变频控制, 我公司积累了大量的经验, 能够提供各行业相关专业设备的参考控制逻辑, 以便更好的对系统进行控制。
HARSVERT系列高压变频器在各领域的应用过程中, 还应现场的使用需求增添了许多附加功能, 比如在自动给定或控制信号掉线时, 变频器能够进行有效识别, 给出报警信息并维持原输出频率不变; 为了增加调速的响应速度, 变频器增加了非线性减速功能, 既可缩短总的减速时间, 又保证负载减速时变频器不过压。

C 多电压等级, 更大功率变频器

HARSVERT系列高压变频调速系统输出电压具备3kV、 3.3kV、 6kV、 6.6kV、 10kV、 11kV等诸多电压等级, 当前, 驱动电机的功率等级可达5600kW。适合各地区( 中国、 东南亚、 俄罗斯等) 电网特性, 并可按照用户要求定制更多电压等级产品, 满足不同用户的使用要求。

C 电解电容在高压变频器中的成熟应用

HARSVERT系列高压变频器功率模块内部采用的是进口电解电容, 经过多年的运行经验和切合实际的理论研究, 利德华福地技术人员完美地解决了电解电容在变频器中的使用难点, 保证了变频器的正常运行和使用寿命。为了消除过电压对电解电容的影响, 变频器则是在以下3方面采取了相应措施, 保证过电压问题不会对电容器使用寿命有任何不良影响。1.功率模块内部均在电解电容两端并联了相应的均压电阻, 改进、 稳定了电容器两端电压; 2. HARSVERT系列高压变频器具备过电压保护功能, 即: 检测每个功率模块的直流母线电压, 如果超过额定电压的115%, 则变频器保护; 3.功率模块设计中均采用冗余设计, 例多个电容串联的方法, 提高电容电压, 一旦发生过电压故障, 变频器将报警, 保护, 此时也不会超过电容器的设计容量, 保证电容器不会因过电压问题造成寿命缩短。
3、 设备选型
根据招标方技术要求设备选型如下

1、 硫酸( SO2) 风机变频系统
使用标准
Q/HD BLH004-
型式及型号
HARSVERT-A06/063
安装地点
室内
技术方案
5级模块串联, 交直交、 高高方式
对电动机要求
普通鼠笼式异步电机
额定输入电压/允许变化范围
6kV±10%
系统输出电压
0-6kV
系统输出电流
63A
频率输出范围
0～50Hz
额定容量
700kVA
额定输入频率/允许变化范围
50Hz±10%
对电网电压波动的敏感性及欠压保护的要求
+15%～-40%主电源瞬时失电5个周波可满载运行; 供电电压下降40%降额继续运行
变频器效率
＞0.96
谐波
满载时网侧电流谐波<2%、 输出电流<2%
平均无故障工作时间
0小时
输入侧功率因数
＞0.95( ≥20%负载)
控制方式
多级正弦PWM控制
控制电源
220V±10% AC,3KVA
过程控制方式
闭环
UPS型式、 参数及容量
后备式,1KVA, 掉电可维持30分钟
传动象限
1象限
高低压隔离
采用安捷纶光纤
噪声等级
≤65dB
冷却方式
强迫风冷( 带风罩、 前后出风)
接线方式
下进出线
过载能力
120% 1min, 150% 3s, 200%立即保护( <10μs)
标准控制连接
标准Modbus协议, 其它协议可选
操作键盘
易控界面
界面语言
简体中文
柜体颜色
标准
柜体摆放方式
并列安装( 与旁路柜)
2、 烟化炉鼓风机变频系统
使用标准
Q/HD BLH004-
型式及型号
HARSVERT-A10/047
安装地点
室内
技术方案
8级模块串联, 交直交、 高高方式
对电动机要求
普通鼠笼式异步电机
额定输入电压/允许变化范围
10kV±10%
系统输出电压
0-10kV
系统输出电流
47A
频率输出范围
0～120Hz
额定容量
890kVA
额定输入频率/允许变化范围
50Hz±10%
对电网电压波动的敏感性及欠压保护的要求
+15%～-40%主电源瞬时失电5个周波可满载运行; 供电电压下降40%降额继续运行
变频器效率
＞0.96
谐波
满载时网侧电流谐波<2%、 输出电流<2%
平均无故障工作时间
0小时
输入侧功率因数
＞0.95( ≥20%负载)
控制方式
多级正弦PWM控制
控制电源
220V±10% AC,3KVA
过程控制方式
闭环
UPS型式、 参数及容量
后备式,1KVA, 掉电可维持30分钟
传动象限
1象限
高低压隔离
采用安捷纶光纤
噪声等级
≤65dB
冷却方式
强迫风冷( 带风罩)
接线方式
下进出线
过载能力
120% 1min, 150% 3s, 200%立即保护( <10μs)
标准控制连接
标准Modbus协议, 其它协议可选
操作键盘
易控界面
界面语言
简体中文
柜体颜色
标准
柜体摆放方式
并列安装( 与旁路柜)

二、 变频器系统构成方案
为保证系统的安全可靠运行, 硫酸( SO2) 风机变频系统采用带隔离一拖一手动旁路, 功率模块单单元旁路加备用单元模块方案, 变频器故障时可手动切换到工频状态运行, 也能够由工频运行状态切换到变频运行状态, 功率单元出现故障该单元可自动旁路, 在适当时间退出变频系统, 用备用单元模块替换掉故障单元, 系统恢复正常运行。
基本原理: 它是由3个高压隔离开关QS1、 QS2和QS3组成( 见左图) 。要求QS2和QS3不能同时闭合, 在机械上实现互锁。变频运行时, QS1和QS2闭合, QS3断开; 工频运行时, QS3闭合, QS1和QS2断开。

烟化炉鼓风机变频系统采用带隔离一拖二手动旁路, 功率模块单单元旁路加备用单元模块方案, 变频器故障时可手动切换到工频状态运行, 也能够由工频运行状态切换到变频运行状态, 功率单元出现故障该单元可自动旁路, 在适当时间退出变频系统, 用备用单元模块替换掉故障单元, 系统恢复正常运行。
基本原理: QS1～QS6为供方旁路柜内的高压隔离开关; QF1和QF2为投标方原有的高压开关柜。U为变频器; M1、 M2为异步电动机。
供方做到QS2和QS3可靠机械互锁, QS5和QS6可靠机械互锁。QS1和QS4可靠电气互锁; QS2和QS5可靠电气互锁; 保证系统安全可靠运行。
每台机组既能够工频运行也能够变频运行, 如果变频器出现严重故障, 电机能够切换到工频电网运行。检修变频器完毕后, 返回变频调速状态。

三、 用户改造要求
1 在不改变原设备基础、 满足甲方现有生产工艺要求的前提下, 取消液力耦合器, 增加一套高压变频调速装置对风机进行速度调节。技改投资由施工单位( 乙方) 投入, 节电收益由双方共享。
2 安装施工期、 调试期不影响甲方生产的正常运行。
3 施工单位( 乙方) 确保节能技术改造后风机运行平稳, 无异响、 发烫的情况。
4 使用高压变频调速装置对甲方现有设备及系统不得有任何的影响。
投标方完全响应招标方要求。
四、 施工方案
1、 变频器电气施工方案
电气安装主要包括柜体到现场的输入输出高压电缆、 柜体之间的连接线、 柜体和现场的控制及信号线的配线。
1)电源及电机线的连接
输入电源线连接到端子L1、 L2、 L3;
电机线连接到U、 V、 W, 并注意相序关系;
确保输入电压满足要求;
确保电源线的线径及耐压满足要求;
确保输入侧高压开关已经采用了有效的防雷措施;
2) 控制线的连接
控制柜联机主要包括控制电源进线、 远程控制接线、 检测信号线、 模拟量输入线、 模拟量输出线、 现场状态接线、 开关量输出接线。如果用户有特殊要求, 能够根据用户需求重新配置。
3) 电气安装注意事项
( 1) 输入和输出的高压电缆必须经过严格的耐压测试;
( 2) 输入和输出电缆必须分开配线, 防止绝缘损坏造成危险;
( 3) 现场到变频器的信号线, 该与强电电线分开布线, 信号线必须采用绞线的方式, 最好采用屏蔽线, 屏蔽线的一端可靠接地;
( 4) 要一直保证变频器柜体和厂房大地的可靠连接, 保证人员安全。
( 5) 设备进行电气安装时, 要求接地电阻不大于3Ω。
( 6) 测量变压器的绝缘电阻及进行工频耐压试验前, 必须断开变压器和功率单元。
(7)电气室至风机房沿电缆队道所有电缆均需配管。

2、 土建施工方案
1).电缆沟500*500开挖。
2).电缆沟内部硬化及电缆架的安装。
3).电缆沟盖板的制作及就位。
4).电缆的敷设。
5).变频器地基的开挖和底座就位。

3、 液力耦合器拆除及电机与风机连接
1). 膜片联轴器制造
采用膜片联轴器: 膜片联轴器是专业的长轴距联接设备,其安全性和可靠性已经大量的运行实践.其特点是不用改动任何设备, 不改动任何基础, 按液耦的原长度加工, 用膜片联轴器连接, 简单、 安全、 可靠。同时,我们还要求生产厂家在保证膜片联轴器达到其正常安全使用范围的同时, 再加强10倍的保险系数。使其更安全更可靠。
2). 液力耦合器拆除
3). 电动机上半联轴器拆除
4). 风机上半联轴器拆除
5). 膜片联轴器安装
6). 系统调试
4.安全施工措施
1、 成立安装领导小组, 加强安全管理, 提高安全意识。
2、 施工人员必须按标准穿戴好安全防护用品进入施工现场。
3、 打磨、 切割时, 必须戴好防护眼镜。
4、 特种工种必须持证上岗, 严禁乱搭乱接。
5、 氧气、 乙焕接标准摆放, 安装回火器, 摆放距离必须在5m以上。高空作业在4m上必须穿戴好安全带。
6、 严禁高空堕物随时清理好施工工具、 材料, 做到”三不伤害”。
7、 单机联动试车时必须统一指挥, 任何人不得随意操作。起动关闭电机泵组, 非试车人员不得进入现场。
8、 文明施工、 做好”三清”退场, 争创优良工程。

5.施工网络图

高压变频调速系统改造网络图

项目名称
天数( 天)
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
42
44
46
48
50
52
54
56
58
60
技术交流

图纸设计、 审批

土建施工

变频器生产到货

变频器安装

液力耦合器联轴器安装

系统调试

用户培训

系统试运行

项目验收

五、 售后服务
1.变频器质量保证期为设备返款回收期。
2.从买方验收合格签字之日起36个月内, 制造商的工程师每半年一次到现场对设备进行免费维护;
3.变频器发生缺陷、 故障或组件损坏, 制造商在得到甲方通知8小时响应; 24小时到现场;
4.质量保证期内, 变频器发生任何非买方人员非正常操作导致的缺陷、 故障或组件损坏, 乙方负责免费修理和更换; 保证期后, 变频器故障时, 乙方负责修理, 按乙方公司标准, 收取交通、 材料及人工成本费用;
5.乙方保证长期优惠提供所有备品配件;
6. 乙方在全国共有19个办事处。办事处设有工程技术人员, 能够给用户提供快捷、 专业的工程服务。办事处并备有大量备品备件, 能够满足附近用户设备的备品备件需要, 湖南办事处地址: 长沙市金星大道麓山名园E·2-305, 电话, 技术负责人郑家海, 电话。

六、 电气系统改造需用设备明细

序号
设备名称
数量
备注
1
五吨吊车
1台
甲方提供
2
电线电缆

乙方提供
3
其它电气件

乙方提供
4
安装工具

乙方提供
附件:
注: 图纸资料, 待双方签订技术协议、 合同后我公司20日内提供完整的技术资料。
