可燃气体检测仪操作说明及注意事项

14
2020年4月19日
文档仅供参考

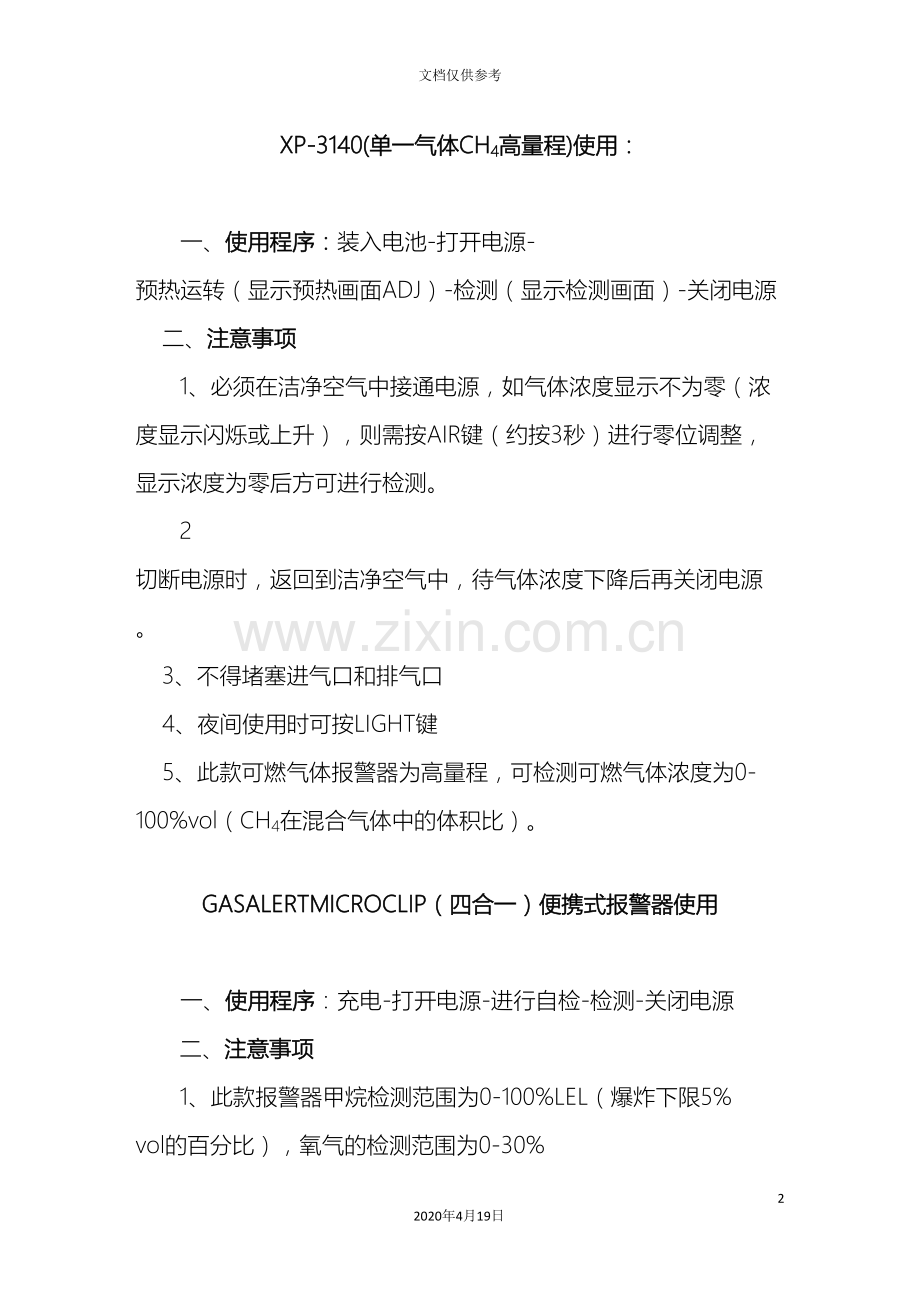

XP-3140(单一气体CH4高量程)使用：

一、使用程序：装入电池-打开电源-预热运转（显示预热画面ADJ）-检测（显示检测画面）-关闭电源
二、注意事项
1、必须在洁净空气中接通电源，如气体浓度显示不为零（浓度显示闪烁或上升），则需按AIR键（约按3秒）进行零位调整，显示浓度为零后方可进行检测。
2 切断电源时，返回到洁净空气中，待气体浓度下降后再关闭电源。
3、不得堵塞进气口和排气口
4、夜间使用时可按LIGHT键
5、此款可燃气体报警器为高量程，可检测可燃气体浓度为0-100%vol（CH4在混合气体中的体积比）。

GASALERTMICROCLIP（四合一）便携式报警器使用

一、使用程序：充电-打开电源-进行自检-检测-关闭电源
二、注意事项
1、此款报警器甲烷检测范围为0-100%LEL（爆炸下限5% vol的百分比），氧气的检测范围为0-30% vol，硫化氢的检测范围为0-100ppm（危险浓度为20ppm），一氧化碳的检测范围为0-500ppm。
2、夜间使用时，可按控制键，背景灯亮。
3、只有显示TEST OK 后方可进行检测。
4、自校零。在清洁空气环境下，按住○直至屏幕出现OFF倒计时，屏幕暂时关闭时继续按住○。检测仪此时显示CAL倒计时，按住○直至倒计时完成并进入校准状态。此时屏幕闪烁，检测仪开始将所有传感器归零，并对氧气传感器进行校准。
5、严禁超量程使用。
6、GASALERTMICROCLIP（单一气体CH4微量）使用方法同上。

GASALERTMICRO（四合一）便携式报警器使用

一、使用程序：安装电池-打开电源-进行自检-检测-关闭电源
二、注意事项
1、此款报警器甲烷检测范围为0-100%LEL（爆炸下限5% vol的百分比），氧气的检测范围为0-30% vol，硫化氢的检测范围为0-100ppm（危险浓度为20ppm），一氧化碳的检测范围为0-500ppm。
2、只有显示TEST 后方可进行检测。
3、禁止进入系统设置菜单
4、自校零。在清洁空气环境下，同时按住○和向下键并持续5秒钟，检测仪将响起四声。检测仪再响一声，表示已开始校准。此后，检测仪将 H2S、CO 和可燃气体传感器自动归零。自动归零结束后，检测仪将响两声。
5、严禁超量程使用。

GX- 型气体检测报警仪使用说明

1．介绍
GX- 型气体检测报警仪能够同时检测可燃气体、氧气、硫化氢、一氧化碳四种气体。主要功能为：
同时检测和显示可燃气体、氧气、硫化氢、一氧化碳的浓度；
但身处险境时，仪器回声光振动报警，仪器故障时会声音报警；
显示STEL、TWA和超量程报警；
峰值保持功能；
内置时间显示功能；
防爆；
2．特性
检测范围：
可燃气体：0～100％LEL（分辨率1％LEL）；氧气：0～40vol%（分辨率0.1vol%）；硫化氢：0～100ppm（分辨率0.5ppm）；一氧化碳：0～500ppm（分辨率1ppm）
采样方式：扩散式
预设报警点：
通道
低报警
高报警
STEL
TWA
氧气
19.5%
23.5%

可燃气体
10%LEL
50%LEL

一氧化碳
25ppm
50ppm
200ppm
25ppm
硫化氢
10ppm
30ppm
15ppm
10ppm
注：STEL:短期暴露极限值（记录十五分钟内的气体浓度加权平均值）；
TWA：时间加权平均值（记录过去八小时内的气体浓度加权平均值）；
LEL：爆炸下限
报警类型：
气体报警：高低报警、STEL、TWA、超量程报警；故障报警：传感器未连接、低电压、电路板故障、校准范围错误。
报警显示：
气体报警：LED灯闪烁；蜂鸣器鸣叫、气体浓度值闪烁、振动；故障报警：LED灯闪烁；蜂鸣器鸣叫、显示故障信息。
反应时间：小于30s
3．主要结构组成
包括壳体、鳄鱼夹、传感器、传感器罩、液晶显示器、报警灯、蜂鸣器、控制按键、电池、充电器。
底部四个传感器，从左到右依次是：硫化氢、一氧化碳、可燃气体、氧气。
控制按键主要功能：
POWER MODE:开关仪器、选择显示内容、选择显示参数、气体浓度报警时复位、与AIR配合进入校准模式和用户设定模式。
AIR:零点校正、显示模式翻页、调整或改变显示参数、与POWER MODE配合进入校准模式和用户设定模式。
4．使用程序
（1）按住POWER MODE按键，听到一声“吡”后放开按键；
（2）然后仪器依次显示下列信息几秒钟：当前日期时间、电池电压/报警锁定模式、所有通道的满量程值、所有通道的报警点（低报警浓度）、所有通道的报警点（高报警浓度）、硫化氢和一氧化碳通道的STEL报警点、硫化氢和一氧化碳通道的TWA报警点；
（3）如果设置了Auto Zero Adjustment，仪器会自动执行新鲜空气中的零点校准。

（4）如果零点校准成功，仪器进入正常模式。如果有传感器出现零点校准故障，仪器会显示故障传感器信息，此时按一下POWER MODE键可进入正常模式，故障传感器浓度值以“----”代替。应尽快更换故障传感器。
（4）GX- 进入测量模式，显示如下：

（5）关闭GX- 。按住POWER MODE键3秒钟直到仪器关机。
5．新鲜空气校准零点
在使用GX- 之前，进行零点设置以保障准确的气体浓度检测。
（1） 在新鲜空气的环境，毒气和可燃气浓度为零，氧气浓度为20.9%。
（2） 仪器开机进入到测量模式，按住AIR键，仪器显示如下，继续按住AIR键。

（3） 几秒钟后，仪器显示如下，放开AIR键。

（4） 仪器需要几秒钟进行零点设置，然后返回到正常工作显示。
6．显示模式
在测量模式下按POWER MODE可进入到显示模式，来查看四种气体的峰值读数、硫化氢和一氧化碳的STEL和TWA读数，和每种气体的满量程。仪器关机时，峰值、STEL、TWA值会清除。
（1） 确认仪器处于正常测量模式，只有在测量模式才能够进入到显示模式。
（2） 按一下POWER MODE键进入显示模式，背光灯点亮，显示峰值。

显示为开机后的可燃气、硫化氢、一氧化碳的最高值，氧气的最低值。
（3） 再按一下POWER MODE键，进入到STEL读值。显示一氧化碳和硫化氢的STEL值。
（4） 再按一下POWER MODE键，进入到TWA读值。显示一氧化碳和硫化氢的TWA值。
（5） 再按一下POWER MODE键，进入到满量程显示，显示每通道的满量程值。
再按一下POWER MODE键，返回到测量模式。
7．报警
报警指示
当传感器检测到气体浓度超过低报警点或氧气浓度低于报警点，仪器会声音报警、LED灯闪烁、振动。当传感器检测到气体浓度超过高报警点或硫化氢或一氧化碳超过STEL或TWA值，仪器也会声音报警、LED灯闪烁、振动。
当仪器出现故障，如传感器故障、低电压，仪器会发出故障报警。
表4：报警类型和指示
报警类型
显示信息
其它信息
提示（低报警）
气体浓度超过低报警点，O2浓度低于报警点
* 在电池电量图标右边出现WARNING并闪烁
* 气体浓度闪烁
* 报警灯闪烁
* 背光灯点亮
* 蜂鸣器鸣叫
* 仪器振动
警告（高报警）
气体浓度超过高报警点
* 在电池电量图标右边出现WARNING并闪烁
* 气体浓度闪烁，比提示频率快
* 报警灯闪烁，比提示频率快
* 背光灯点亮
* 蜂鸣器鸣叫，比提示频率快
* 仪器振动，比提示频率快
TWA或STEL
气体浓度超过TWA或STEL值
* 在电池电量图标右边出现TWA或STEL并闪烁
* 气体名称闪烁
* 报警灯闪烁
* 背光灯点亮
* 蜂鸣器鸣叫，与提示频率相同
* 仪器振动，与提示频率相同
超量程报警
气体浓度超过满量程
* 在电池电量图标右边出现OVER并闪烁，频率与报警时相同
* 气体读数以ÇÇÇÇ替代并闪烁，
* 报警灯闪烁，频率与报警时相同
* 背光灯点亮，频率与报警时相同
* 蜂鸣器鸣叫，频率与报警时相同
* 仪器振动，频率与报警时相同
低电量报警
电池图标闪烁
无
电池失效
* 在显示屏左上角读数被FAIL取代
* 电池电量图标右边显示BATTERY
* 电池图标闪烁
* 报警灯闪烁
蜂鸣器鸣叫
传感器故障
* 显示故障传感器名称
* 显示FAIL
* 报警灯闪烁
蜂鸣器鸣叫，频率加倍
报警锁定/复位报警
在GX- 的软件设置ALARM PATTERN中，能够将报警模式设定为锁定或自复位。出厂设定为锁定。如果报警锁定，即使气体浓度降到报警点以下，仪器依然报警，直到人工手动复位。手动复位必须在气体浓度下降到报警点以下时进行。浓度降低报警点以下时，按一下POWER MODE键即可。如果设定为自复位，当气体浓度降低到报警点以下，仪器自动复位。
如果仪器STEL或TWA报警，不能复位，必须关机清除记录。
报警应对
气体报警应对
（1） 检查报警通道
（2） 采取通风装置，降低气体浓度或提高氧气浓度；
（3） 如果仪器设定为锁定状态，气体浓度下降后手动复位；
超量程时的应对
如果出现仪器超量程的极端现象，尽快采取措施降低气体浓度或提高氧气浓度。
（1） 检查报警通道，确认报警气体；
（2） 采取通风等应对措施；
（3） 如果仪器设定为锁定状态，气体浓度下降后手动复位；
（4） 重新校准仪器；
（5） 如果依然出现超量程现象，更换传感器进行标定校准；
电池报警的应对
GX- 在低电池电压报警时能够正常工作。根据环境不同，出现低电压报警时电池可能继续使用2~3小时，请尽快给仪器充电。
注意：仪器报警和背光灯点亮会消耗电量，会减少电池工作时间。
传感器故障报警的应对
（1） 确认传感器故障通道；
（2） 在更换之前请重新校准传感器；
（3） 如果是传感器故障，请按照说明更换传感器；
8．设置报警点
（1）将GX- 放在非危险区域，关机。
（2）按住AIR键，然后按住POWERMODE键，一秒钟后会听到吡一声，继续按住两个按键。
（3）3秒钟后会听到第二声吡，放开两个按键。
利用AIR键在设定模式下翻页。最后一个项目是开始项目，继续会进入菜单开始。
（4）进入到ALARM-P项目，按POWER MODE确认即可进入该项目，能够更改每个通道的报警点。
（a）在ALARM-P屏幕，按一下POWER MODE键，出现可燃气通道；

(b)能够经过按AIR键选择所有通道；
(c)显示要更改报警点的通道时，按POWER MODE键即可选择该通道进行报警点调节。例如下：可燃气通道被选中，WARNING报警点显示并闪烁；

(d)使用AIR键调整到期望报警值；
(e)按一下POWER MODE键存储WARNING值，同时ALARM报警点显示并闪烁：

(f)使用AIR键调整到期望报警值；
(j)按一下POWER MODE键存储ALARM值，同时返回到下面屏幕；

注意：在设定硫化氢和一氧化碳通道报警点时，会出现STEL和TWA设定项目。
(k)重复步骤2到7，设定你想设定的其它通道的报警值；
(g)完成后，选中下面屏幕；

按一下POWER MODE键返回ALARM-P屏幕。
(m) 最后一个项目是开始项目，继续会进入菜单开始。
如果，当想调整项目内的数字参数时，用AIR键减少或增加读数，能够改变数字调整的方向。从增大数字改变为减少数字，方法如下： 参数在液晶屏闪烁时，按住AIR键； 马上按POWER MODE，然后同时松开两个键；数值顺序就与原来相反
注意事项：
(1)为防止点燃危险气体，必须在确定安全的区域对电池进行更换或充电；
(2)必须在毒气和可燃气体浓度为零，氧气浓度为20.9%的新鲜空气中对仪器进行零点校准，否则测量不精确；
(3)不要将传感器暴露在高浓度的气体中，否则会影响传感器的功能；
(4)用户严禁进入校准模式、未经允许严禁进入用户设定模式；
(5)首次使用前必须将检测仪器送到有资质的检测机构进行标定，以后定期进行标定，否则仪器不能继续使用；
(6)充电前应尽可能的把电池电量耗尽或放掉，这样能够延长电池使用寿命，且必须关机；
(7)必须使用与仪器配套的充电器进行充电；
(8)如果仪器出现非正常读数、超量程使用、传感器故障时，一般先进行新鲜空气零点校准处理。
