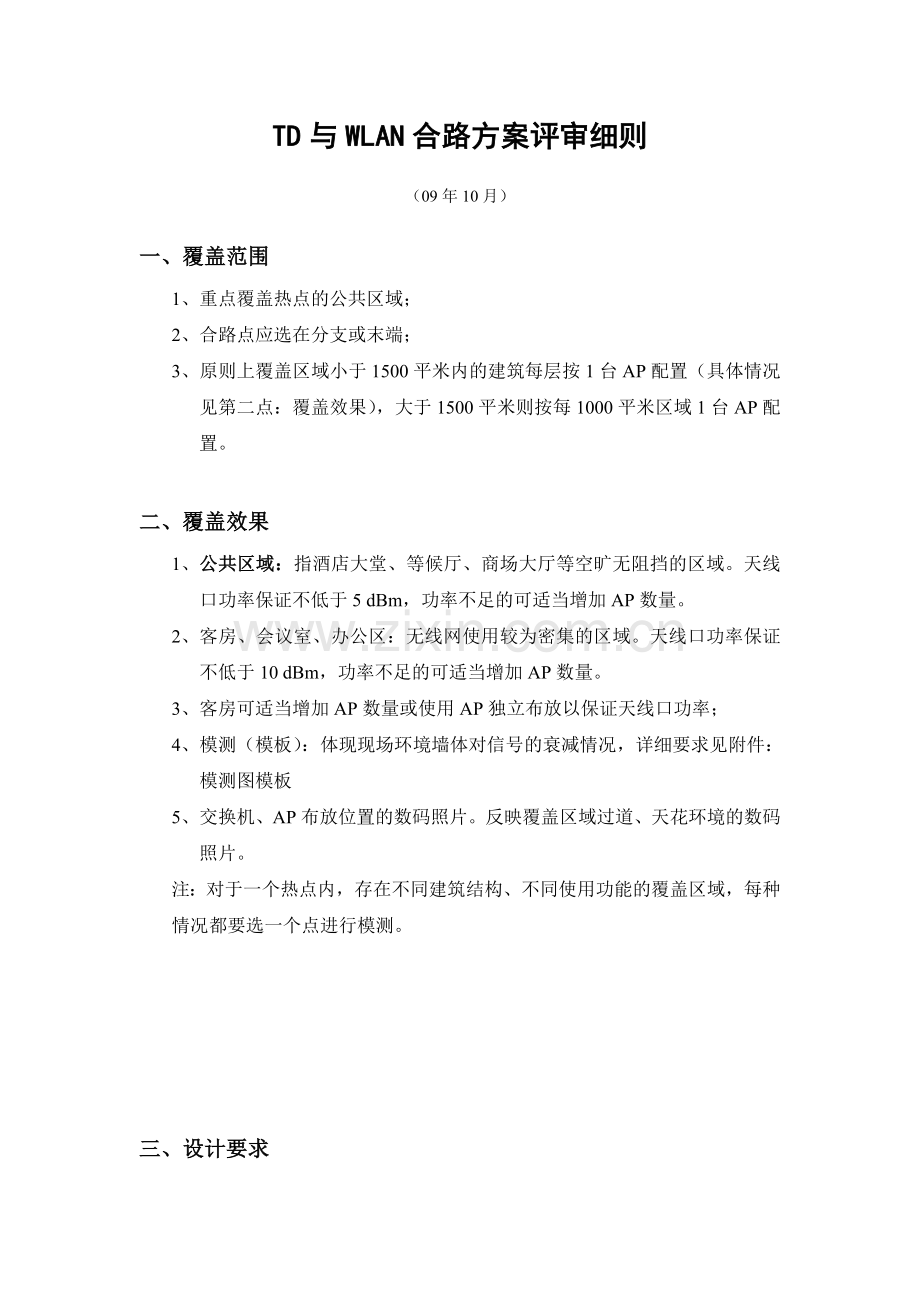

TD与WLAN合路方案评审细则

（09年10月）

一、覆盖范围
1、 重点覆盖热点的公共区域；
2、 合路点应选在分支或末端；
3、 原则上覆盖区域小于1500平米内的建筑每层按1台AP配置（具体情况见第二点：覆盖效果），大于1500平米则按每1000平米区域1台AP配置。

二、覆盖效果
1、 公共区域：指酒店大堂、等候厅、商场大厅等空旷无阻挡的区域。天线口功率保证不低于5 dBm，功率不足的可适当增加AP数量。
2、 客房、会议室、办公区：无线网使用较为密集的区域。天线口功率保证不低于10 dBm，功率不足的可适当增加AP数量。
3、 客房可适当增加AP数量或使用AP独立布放以保证天线口功率；
4、 模测（模板）：体现现场环境墙体对信号的衰减情况，详细要求见附件：模测图模板
5、 交换机、AP布放位置的数码照片。反映覆盖区域过道、天花环境的数码照片。
注：对于一个热点内，存在不同建筑结构、不同使用功能的覆盖区域，每种情况都要选一个点进行模测。

三、设计要求

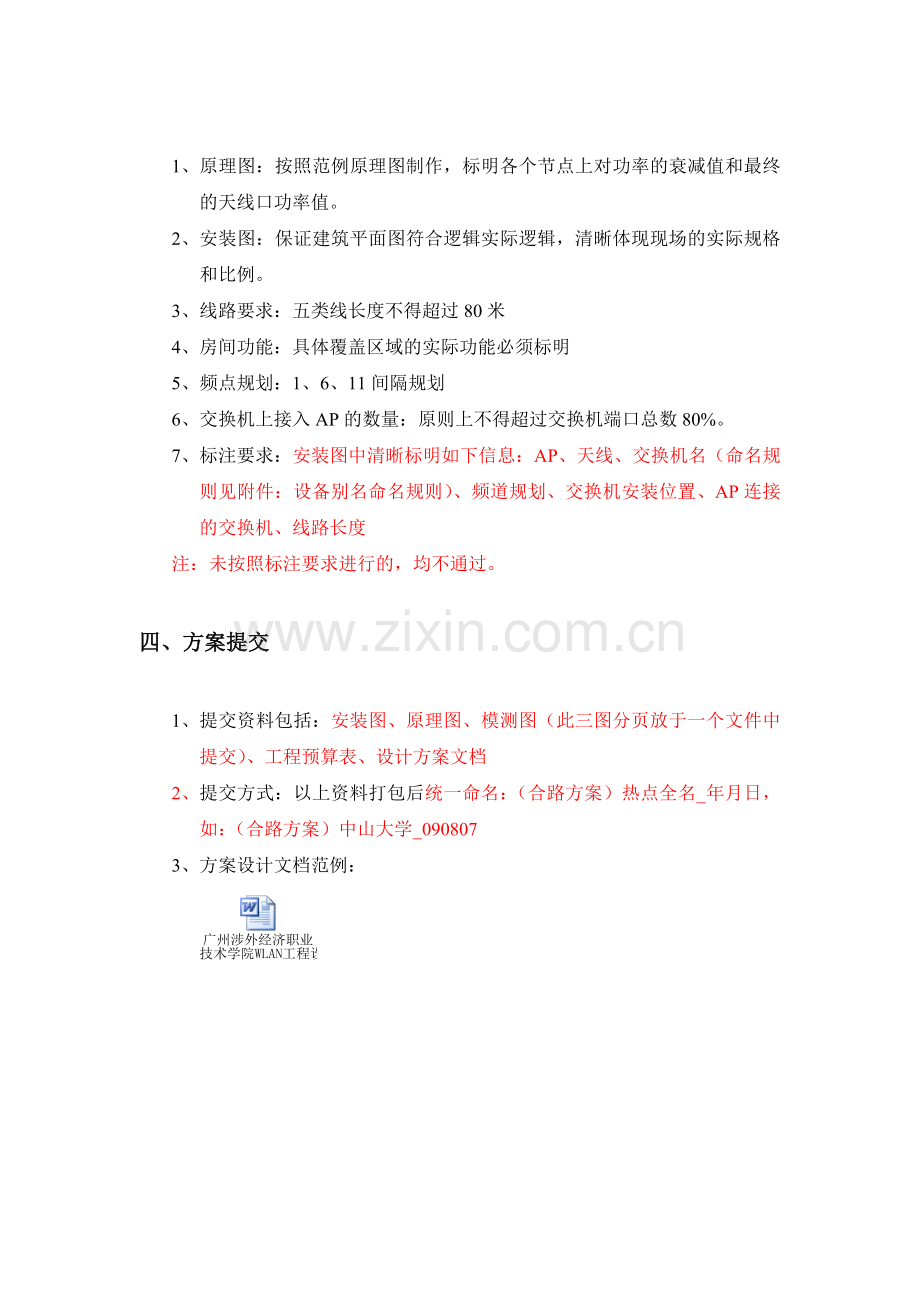

1、 原理图：按照范例原理图制作，标明各个节点上对功率的衰减值和最终的天线口功率值。
2、 安装图：保证建筑平面图符合逻辑实际逻辑，清晰体现现场的实际规格和比例。
3、 线路要求：五类线长度不得超过80米
4、 房间功能：具体覆盖区域的实际功能必须标明
5、 频点规划：1、6、11间隔规划
6、 交换机上接入AP的数量：原则上不得超过交换机端口总数80%。
7、 标注要求：安装图中清晰标明如下信息：AP、天线、交换机名（命名规则见附件：设备别名命名规则）、频道规划、交换机安装位置、AP连接的交换机、线路长度
注：未按照标注要求进行的，均不通过。

四、方案提交

1、 提交资料包括：安装图、原理图、模测图（此三图分页放于一个文件中提交）、工程预算表、设计方案文档
2、 提交方式：以上资料打包后统一命名：（合路方案）热点全名_年月日，如：（合路方案）中山大学_090807
3、 方案设计文档范例：
