Document No.：WI-IM-013 Version：1.0 Date Issue ：1/30-2013
包装制定规范

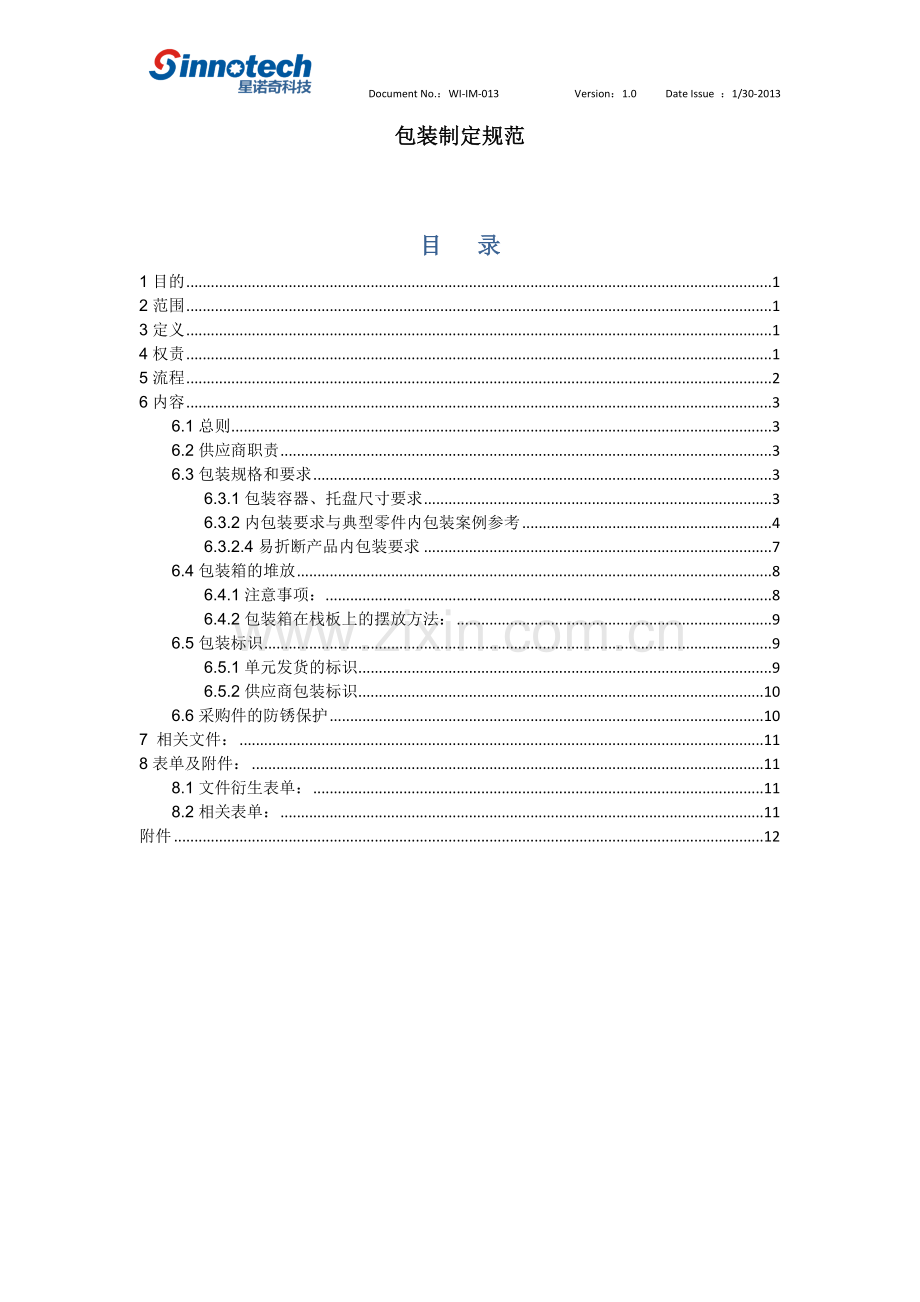

目 录
1目的 1
2范围 1
3定义 1
4权责 1
5流程 2
6内容 3
6.1总则 3
6.2供应商职责 3
6.3包装规格和要求 3
6.3.1包装容器、托盘尺寸要求 3
6.3.2内包装要求与典型零件内包装案例参考 4
6.3.2.4易折断产品内包装要求 7
6.4包装箱的堆放 8
6.4.1注意事项： 8
6.4.2包装箱在栈板上的摆放方法： 9
6.5包装标识 9
6.5.1单元发货的标识 9
6.5.2供应商包装标识 10
6.6采购件的防锈保护 10
7 相关文件： 11
8表单及附件： 11
8.1文件衍生表单： 11
8.2相关表单： 11
附件 12

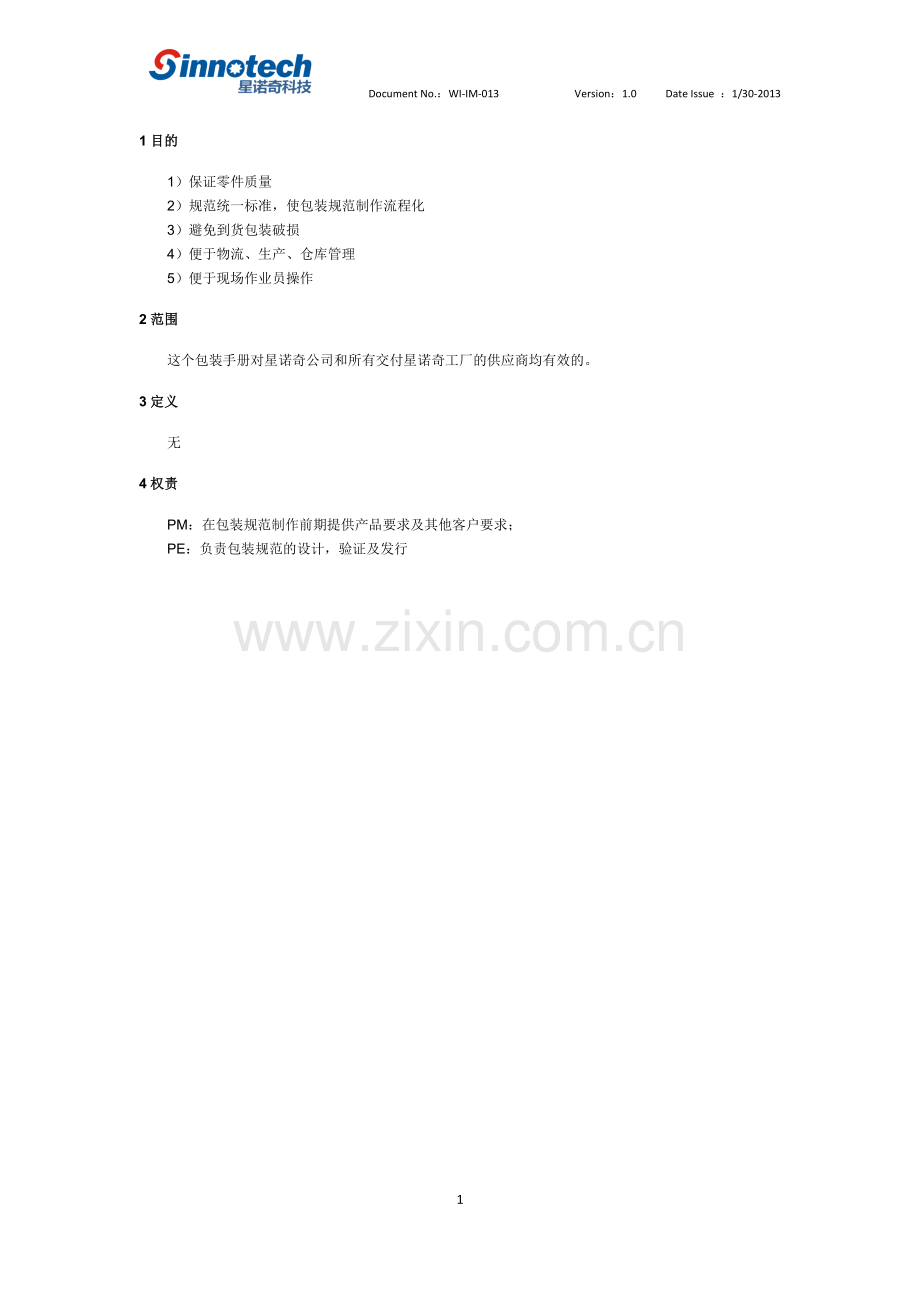

1目的
1）保证零件质量
2）规范统一标准，使包装规范制作流程化
3）避免到货包装破损
4）便于物流、生产、仓库管理
5）便于现场作业员操作
2范围
这个包装手册对星诺奇公司和所有交付星诺奇工厂的供应商均有效的。
3定义
无
4权责
PM：在包装规范制作前期提供产品要求及其他客户要求；
PE：负责包装规范的设计，验证及发行

5流程
输入
流程
输出
1. 顾客要求识别及评审流程
2. 产品信息（产品结构、产品大小、重量、壁厚、原料等）及类似风险包装方案
3. 客户端类似包装方案
策划和定义项目阶段
产品包装风险评估/成本评估
初步制定包装方案
包材打样
验证初步制定包装方案
确认新增包材图纸和料号，并发送给APQP小组成员
OK

NG

跟踪试产阶段产品包装运输状况
NG

初始包装方案（选用何种包材、标签、摆放方式）
1.初始包装方案（选用何种包材、标签、摆放方式）
2.包材要求
过程设计和开发阶段

1.包材样品
2.[包装评估验证检查表]
3.[包装规范]（研发记录）
[包装规范]（研发记录）
产品与过程确认阶段

[包装规范]（受控文件）

6内容
6.1总则
1）包装的设计应遵循的总体原则为： 保护产品质量（防损伤、防尘防潮、防锈防腐等）， 方便运输（易装卸、提高集装箱利用率），节约成本（在保证产品质量的情况下最大限度地节省成本）。
2）零件必须免于所有的污染。必须保证包装产品时的包装材料无破损，无变形，无脏污。如有破损、变形的包装都不能接收。
3）包装方式必须能保证零件在搬运时和运输途中，每层的数量不会发生变化，尽可能地方便作业员操作，尽可能地减少包装材料。
4）在保证产品质量的情况下，最大限度地利用纸箱的空间。如果利用率少于95%，请尝试使用更小的纸箱。
5）为新产品制定包装规范时，如无必要，选用公司内常用的包材。每款纸箱都应有其相对应的PE袋、隔板、栈板等包材，使包装标准化，同时减少供应链的管理和采购成本。
6）对于易锈蚀零件，用防锈蚀材料进行包装，防锈期至少1个月。其他方面，如果有要求，要使用合适的保护材料进行包装。例如，泡沫包装纸，防静电袋等。
7）对于易磕碰易变形类零件，应根据零件的特殊特性可以采用固定支撑装置或分隔防护措施，保证零部件在运输过程中的质量。
8）提交包装规范前，必须提交[包装评估验证检查表]以证明此包装规范在试产时符合客户要求。

6.2供应商职责
1）供应商需正确评估产品的运输环境，选择合适的包装材料，保证产品的质量。供应商应对所提交包装方案的保护性能做出正确评估，尤其是包装材料的强度性能，以避免后续由于包装质量问题而导致重新改进包装的麻烦。
2）供应商负责一次性包装的设计，采购和实施。
3）项目启动后，供应商应提交包装方案供星诺奇审批。星诺奇将在APQP 阶段批复供应商包装方案。
4）供应商有责任指定专人负责处理包装相关的所有事宜，包括询问，改进，问题解决。
5）星诺奇鼓励供应商提出包装相关的持续改进机会。
6） 对于有质量问题的和不符合星诺奇包装要求的包装，供应商纠正此包装引起的成本增加，星诺奇不予批准。因此，供应商自身有责任审核确保前期所提交包装方案的安全可行性。

6.3包装规格和要求
6.3.1包装容器、托盘尺寸要求
具体包材料号及尺寸配合见附录
1） 可允许的纸箱材质为牛卡纸、瓦纸，3层纸2层瓦楞，黄色，装载约9KG重量从约1米高空跌落无破损。反复折叠10次无破损。破裂强度kgf/cm2：>9.3边压强度kgf/cm：>5.2粘合强度kgf/cm：>6.0戳穿强度kg/cm：96
2） 人工搬运纸箱的最大限重：不超过15公斤，包括零件重量。
3） 当给一款新产品进行包装时，除特殊要求外，必须从五款常用纸箱、两款常用塑料箱中选取合适的外箱包装，除特殊要求外，每一款纸箱选用其相对应的的隔板、防水袋、栈板。
4） 栈板上表面之间的尺寸必须美观、一致，如下图：
合格 不合格

6.3.2内包装要求与典型零件内包装案例参考
6.3.2.1散装产品内包装要求
1）工艺工程师了解产品要求后，如评估可以采用散装形式的包装，首选以下常用的PE袋：
编号
PE袋料号
尺寸
备注
1
184000010
240*170mm
自封袋
2
184000040
170*130mm
没有自封口
2
184000170
300*205mm
没有自封口
3
184000300
310*215mm
自封袋
4
184000310
440*750mm
医疗专用包装袋，防尘防静电
5
184000760
146*105*0.08mm
自封袋
2）如散装产品是消费电子类等产品时，在保证产品质量及包装不被破坏的前提下，建议使用没有自封口的PE袋以减少成本。
3）如散装产品是汽车类等产品，需要做GP12时，建议使用自封袋，以减少做GP12时对没有封口的PE袋的拆包破坏。
4）选用PE袋的尺寸时，依据产品的大小：如产品较大，选用大尺寸的PE袋；如产品较小，选用小尺寸的PE袋；如选用大尺寸的PE袋包装小产品时，会增加产品被擦伤及压变形的概率。
5）如产品是外观件，不建议使用散装包装的形式。如外观件较小不方便采用其他包装方式时，必须保证：1.每袋数量不能过多；2.PE袋放入箱子内，应减少箱内的空余空间，不能有太大晃动；3.PE袋放入箱子内，必须有刀卡将袋子隔开，以减少袋子直接叠压造成的产品损伤，如下图
产品图片
包装形式
PE袋尺寸
一袋数量

170*130mm
3000pcs

170*130mm
1000psc

170*130mm
800pcs
某些齿轮类产品也可以采用散装的形式，如
产品图片
包装形式
PE袋尺寸
一袋数量/产品质量

240*170mm
300pcs/1.63g

240*170mm
100psc/3.2g

240*170mm
800pcs/6.1g

6.3.2.2易变形产品内包装要求
此类产品包装时不可散装，装入吸塑盘不可直接叠压，不可在包装、存储、运输过程中收到较大的力。
产品图片
正确包装方式

将产品装入吸塑盘内，每层由隔板隔开

将吸塑盘做成错位形式的

将产品装入吸塑盘内，每层由隔板隔开
案例如下：

6.3.2.3易碰伤产品内包装要求
此类产品一般为有较尖锐的倒角，质量较大的产品，或者是带铁件的质量较大的产品，包装时如果在一层内放过多产品，且留有较大空间会造成产品运输时晃动从而碰伤产品。应注意包装后保证每层产品的稳定性，避开容易碰上的地方，或者用刀卡将产品隔开。
产品图片
正确包装方式

小齿轮直接摆放在隔板上，中间无格挡

小齿轮摆在隔板上前，先放入刀卡

产品外观之间有接触，会造成碰伤

产品外观面朝上，不会有碰伤
案例如下：

6.3.2.4易折断产品内包装要求
此类产品一般有突出的部分，如包装时不注意特别的防护，就会造成此类产品的损伤。
产品图片
正确包装方式

将产品按如图方式摆放后，按照泡沫垫层上的孔位放置好

6.3.2.5外观易擦伤产品内包装要求
此类产品一般有较高的外观要求，如包装时产品与产品之间有直接接触，从而造成轻微的擦伤即会造成产品不良。此时应避免产品与产品的直接接触。

产品图片
正确后包装方式

将产品按如图方式摆放后，用刀卡隔开，从而避免了产品与产品之间的直接接触。

将产品放入吸塑盘内，避免了产品与产品之间的直接接触。

6.4包装箱的堆放
6.4.1注意事项：
1）包装箱堆放在栈板上，必须形成完整的层，且不得超出栈板。如果需要，使用空箱填满。
2）整个负载单元高度不得超过最大1500mm。
3）负载单位必须承受堆叠两层不变形或其他破损。
4）出货时，必须用缠绕膜将栈板与包装箱固定住，放在栈板上的包装箱有标签的一面朝外。
安全负载允许的方法是：
打包带和护角的配合

6.4.2包装箱在栈板上的摆放方法：

6.5包装标识
6.5.1单元发货的标识
每个外箱必须贴有发货标签。标签应贴在纸箱相邻面的边角位置，如下图所示。标签的底色必须是白色，字体必须是黑色，使用不干胶材质，标签模板如下图。

试模样品标签如下， 每次勾选一项即可，如有特殊信息添加在备注栏。
PM在样品试制单上注明样品类别和备注信息，由工艺组负责填写。

6.5.2供应商包装标识
标签必须包括下列信息：
1）产品（物料）编号
2）物料牌号
3）客户编号/版本
4）批号
5）数量
6）箱数
7）操作者

6.6采购件的防锈保护
必要的防锈剂和有效期
采购件在运输工程中或储存易受腐蚀，供应商必须得到星诺奇的同意使用适当的防锈剂对其进行保护。

7 相关文件：
无
8表单及附件：
无
8.1文件衍生表单：
无
8.2相关表单：
无

附件
所属文件：WI-IM-013
附件版本号：1.0
No.1
包装箱型
>182000060(400*340*330 mm)
隔板料号
>187000050(380*320mm)
PE袋料号
>184000210(410*340*690mm--0.04mm厚度)
刀卡料号
>187000340(外尺寸385*325mm内尺寸42*41mm)
>187000360(外尺寸385*325mm内尺寸126*106mm)
>187000370(外尺寸382.5*325mm内尺寸106*93mm)
>187000380(外尺寸384*322.5mm内尺寸78*74mm)
>187000390(外尺寸383.5*324mm内尺寸62*61mm)
>187000400(外尺寸385*323.5mm内尺寸52*51mm)
吸塑盘料号
>181000070(380*320*27mm)
>181000080(380*320*13.5mm)
>181000090(380*320*15mm)
>181000220(240*175*20mm)
>181000020(390*310*31mm)
>181000030(390*310*39mm)
>181000040(390*310*31mm)
>181000050(395*325*39mm)
>181000420(380*320*34mm)
>181000480(380*530*45mm)
No.2
包装箱型
>182000130(590*490*400mm)
隔板料号
>187000100(575*475mm)
PE袋料号
>184000200(610*550*970mm-0.04mm厚度)
刀卡料号
暂无
吸塑盘料号
暂无
No.3
包装箱型
>182000140(550*400*400mm)
隔板料号
>187000110(535*385mm)
>187000230(塑料隔板535*385mm)
PE袋料号
>184000190(560*400*820mm--0.04mm厚度)
刀卡料号
暂无
吸塑盘料号
>181000460(530*380*10mm)
>181000470(380*530*14mm)
>181000480(380*530*45mm)
>181000100(510*350*37mm)
>181000150(510*350*46mm)
>181000160(478*383*48mm)
>181000170(520*365*71mm)
>181000180(508*350*23mm)
>181000210(415*332*20mm)
>181000330(540*390*30mm)
>181000420(380*320*34mm)
No.4
包装箱型
>182000150(400*300*265mm)
隔板料号
>187000120(385*285mm)
>187000240(塑料隔板535*385mm)
PE袋料号
>184000210(410*340*690mm--0.04mm厚度)
刀卡料号
暂无
吸塑盘料号
>181000500(350*250*20mm)
No.5
包装箱型
>182000160(300*200*200mm)
隔板料号
>187000130(290*190mm)
PE袋料号
>184000180(310*200*420mm--0.04mm厚度)
刀卡料号
>187000280(52*51mm)
>87000330(290*90mm)
吸塑盘料号
暂无
No.6
包装箱型
> 182000220(398*298*320mm)
隔板料号
>187000120(385*285mm)
PE袋料号
>184000220(365*255*500mm--0.04mm厚度)
刀卡料号
暂无
吸塑盘料号
>181000240(380*280*20mm)
>181000250(380*280*18mm)
>181000260(380*280*10mm)
No.7
包装箱型
> 182000250(555*355*127mm)
隔板料号
暂无
PE袋料号
>184000190(560*400*820mm--0.04mm厚度)
刀卡料号
暂无
吸塑盘料号
暂无
No.8
包装箱型
>182000010(400*300*230mm)
隔板料号
>187000010(340*250mm)
PE袋料号
>184000220(365*255*500mm--0.04mm厚度)
刀卡料号
暂无
吸塑盘料号
>181000010(350*250*34mm)
>181000120(250*171*9mm)
No.9
包装箱型
>182000200(620*425*315mm上口 610*420*315mm下口)
隔板料号
>187000160(中空板560*370mm)
>187000220(560*370mm)
PE袋料号
暂无
刀卡料号
暂无
吸塑盘料号
暂无
No.10
包装箱型
>182000240(400*300*147mm)
隔板料号
>187000210(346*265mm)
PE袋料号
>184000220(365*255*500--0.04厚度)
刀卡料号
暂无
吸塑盘料号
暂无
备注：PE袋和珍珠棉可以用于任何一款包装箱。

制定/日期： 审核/日期： 批准/日期：
