前言
非常感谢您购买DAQLOGGER和DAQLOGGER 客户端软件。
本手册阐述了如何使用DAQLOGGER和DAQLOGGER 客户端软件。请在使用前仔细
阅读本手册，以便正确使用。读完后请妥善保管并放在方便的地方，以便问题
发生时随时都可查阅。
注意
●　本手册的内容会因功能升级而改变，恕不通知。
●　编写本手册时尽了各种努力以确保其正确。然而如果发现本手册中有任何问题
或错误，请通知我们。
●　未经许可不得以任何方式转载或复制本手册的全部或部分内容。
●　禁止在两个或多个计算机上同时使用本软件。也禁止两个或多个使用者同时
使用。
●　禁止将软件转让或转借给第三者。
●　软件开封后，如发现原始CD-ROM有损伤，请与我厂联系。
●　对软件使用时直接或间接发生的损伤概不负责。
●　系列号将不再发行，因此请务必将之妥善保管。
商标
●　Microsoft,Windows,and Windows NT 是微软公司的注册商标。
●　Lotus1-2-3是Lotus Development Corporation的注册商标。
●　其他产品名称是各个公司的商标或注册商标。
履历
2002年7月中文版初版发行
Disk No. RE19
1st Edition:Jul.2002(CR)
All Right Reserved,Copyright 2002 Yokogawa Electric Corporation
IM 04D05C01-62C

确认包装内容
打开包装箱后请首先确认以下事项。一旦您收到的产品有误或者数量不对或者外观有问
题，请与我们联系。
模式
DAQLOGGER
模式后缀描述
VA510DAQLOGGER
-01400-通道模式
-021000-通道模式
-031600-通道模式
-3中文版
DAQLOGGER 客户软件包
模式后缀描述
VA520DAQLOGGER 客户软件包
-011600 通道
-3中文版
包装内容
IM 04D05C01-62C

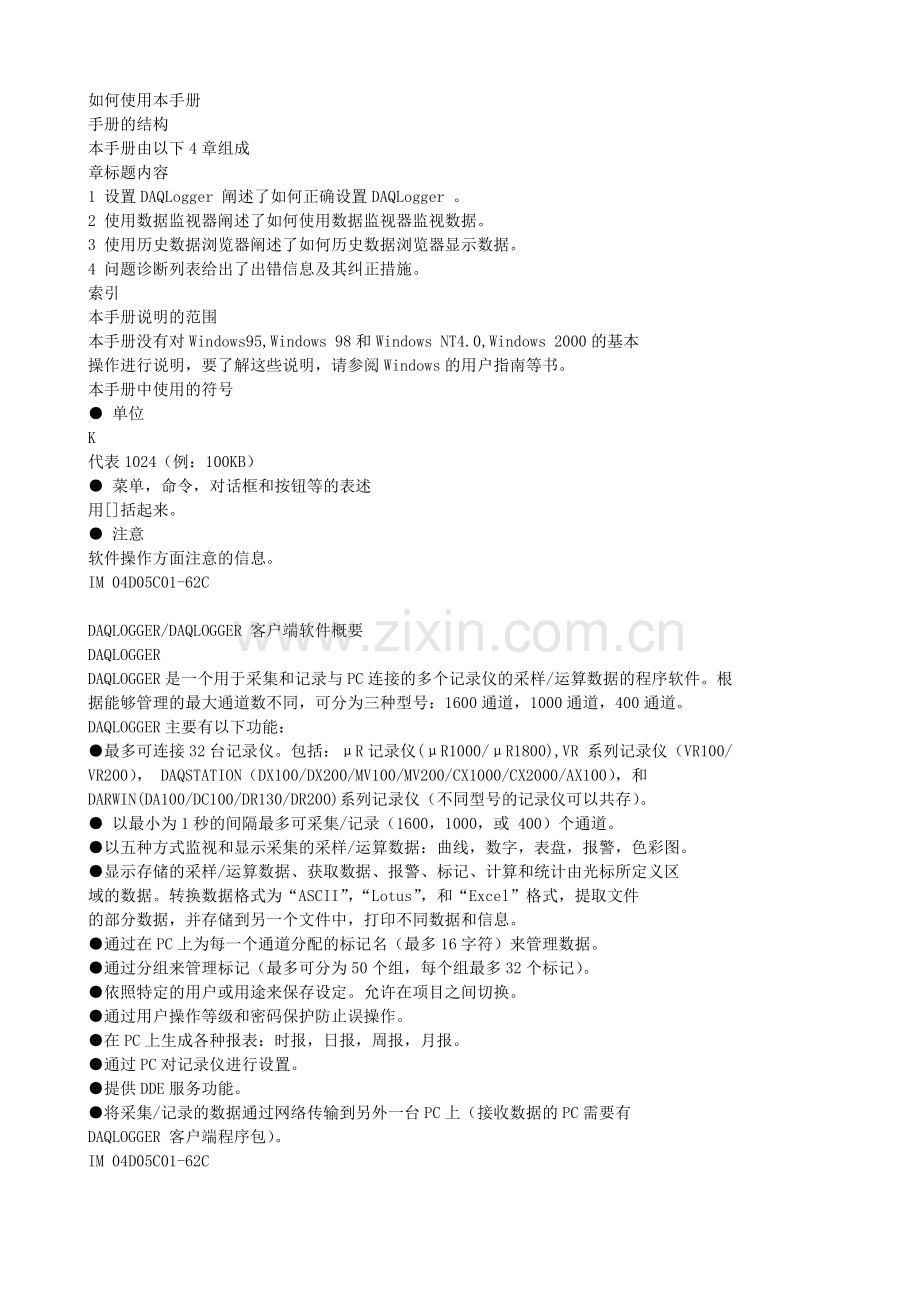

如何使用本手册
手册的结构
本手册由以下4章组成
章标题内容
1 设置DAQLogger 阐述了如何正确设置DAQLogger 。
2 使用数据监视器阐述了如何使用数据监视器监视数据。
3 使用历史数据浏览器阐述了如何历史数据浏览器显示数据。
4 问题诊断列表给出了出错信息及其纠正措施。
索引
本手册说明的范围
本手册没有对Windows95,Windows 98和Windows NT4.0,Windows 2000的基本
操作进行说明，要了解这些说明，请参阅Windows的用户指南等书。
本手册中使用的符号
● 单位
K
代表1024（例：100KB）
● 菜单，命令，对话框和按钮等的表述
用[]括起来。
● 注意
软件操作方面注意的信息。
IM 04D05C01-62C

DAQLOGGER/DAQLOGGER 客户端软件概要
DAQLOGGER
DAQLOGGER是一个用于采集和记录与PC连接的多个记录仪的采样/运算数据的程序软件。根
据能够管理的最大通道数不同，可分为三种型号：1600通道，1000通道，400通道。
DAQLOGGER主要有以下功能：
●最多可连接32台记录仪。包括：μR记录仪(μR1000/μR1800),VR 系列记录仪（VR100/
VR200）， DAQSTATION（DX100/DX200/MV100/MV200/CX1000/CX2000/AX100），和
DARWIN(DA100/DC100/DR130/DR200)系列记录仪（不同型号的记录仪可以共存）。
● 以最小为1秒的间隔最多可采集/记录（1600，1000，或 400）个通道。
●以五种方式监视和显示采集的采样/运算数据：曲线，数字，表盘，报警，色彩图。
●显示存储的采样/运算数据、获取数据、报警、标记、计算和统计由光标所定义区
域的数据。转换数据格式为“ASCII”，“Lotus”，和“Excel”格式，提取文件
的部分数据，并存储到另一个文件中，打印不同数据和信息。
●通过在PC上为每一个通道分配的标记名（最多16字符）来管理数据。
●通过分组来管理标记（最多可分为50个组，每个组最多32个标记）。
●依照特定的用户或用途来保存设定。允许在项目之间切换。
●通过用户操作等级和密码保护防止误操作。
●在PC上生成各种报表：时报，日报，周报，月报。
●通过PC对记录仪进行设置。
●提供DDE服务功能。
●将采集/记录的数据通过网络传输到另外一台PC上（接收数据的PC需要有
DAQLOGGER 客户端程序包）。
IM 04D05C01-62C

DAQLOGGER 的软件结构
DAQLOGGER包括以下11个软件程序。
● 管理器程序
本程序首先启动，同时管理其它DAQLOGGER软件程序的启动，还可以管理多个项目。
●它包括所有以下描述的软件程序的设定。使用程序管理程序，可以生成多个项目
并存储它们。通过切换项目，可以在以前存储的不同设置之间自由的切换。
●可以通过给项目分配一个“超级用户”,“操作者”或“用户”的操作等级来限制
操作范围。
●可以为每一个项目分配一个口令来限制操作（密码保护）。
●可以隐藏任务栏和windows图标，使其它程序不能启动（桌面保护）。
管理器程序主要负责管理采集和记录数据的记录程序和生成报表的报表程序。
详细细节参见软件的各部分描述。
● 记录程序
记录程序以指定的间隔采集来自记录仪的采样/运算数据，这个动作叫“采集”。它还可
以按指定的时间间隔把采集到的数据存储到硬盘，这个动作叫“记录”。
记录程序并不出现在屏幕上，以下操作主要通过管理器程序来实现：
●开始/停止采集
●开始/停止记录
●设定采集条件（采集间隔，开始时间，和当采集开始时的运算通道的操作）和记录
条件（记录间隔，数据保存目录，文件名，和存储文件的分割）
●设置能够自动重新连接记录仪的功能。
在数据被采集和记录时显示信息（采集间隔，记录间隔，记录开始时间，估计的记录停止
时间，记录的文件名，记录数据点数）。
● 数据监视器
数据监视器从管理器程序中启动。
本程序可以将记录程序采集的数据和报警状态，在以下面五种显示方式中显示。
每一个监视窗口按照记录仪的标记分组显示，其中标记是由标记编辑器设定的，标记的分
组是由组编辑器设定的。
另外，通过数据监视器的显示设置对话框可以改变标记的分配、标记是否显示、设定表盘
监视窗口中的表盘类型、设定标记的显示颜色，或其它显示条件。
显示以采集间隔为周期更新。
●曲线监视
以波形的方式显示每一组采集数据。你可以改变显示设置，例如放大或缩小时间轴，
定义Y轴的显示区域。
●数字监视
以数字的方式显示每一组采集数据。
●表盘监视
以表盘的方式显示每一组采集数据。你可以选择表盘的种类为棒图，指针表盘，
温度计。
●报警监视
在单一窗口列出每一组典型的报警状态（报警总览显示）。如果一个组中的任一标
记发生了一个报警，则典型的报警状态显示为“Alarm ON”。
它还显示每一个标记的报警发生/解除记录，包括报警种类，报警发生的日期和时
间，和标记名（报警记录显示）。
●色彩图监视
以色彩图的方式显示每一组采集数据。采集数据按以下顺序着色：蓝（最小值），
浅蓝，绿，黄，和红（最大值）。
IM 04D05C01-62C

● 历史数据浏览器
数据浏览器可以从管理器程序或Windows开始菜单中启动。
数据浏览器主要用于管理由记录程序记录的存储在硬盘或其它存储介质上的数据。
数据浏览器也可以管理当前正在记录的数据。
●每组最多可以显示32个标记，最多可以显示50个组。
●可以改变原始的数据—标记分配，打开／关闭标记，改变其它的显示条件，并且能够
保存修改后的显示条件。
● 计算由光标定义区域的最大值，最小值，峰-峰值，平均值，和有效值。
●可以设置条件搜索采样／运算数据，报警，标志。
●可以抽取存文件的一部分，并把它存到另一个文件中。
●读取和显示报表文件。
●把数据格式转化为“ASCII”，“Lotus”,或“Excel”格式。
●打印显示数据（必须有打印机）。
有关历史数据浏览器的详细操作，请参见第三章。
● 环境设置
环境设置从管理器程序中启动。
环境设置用于给所连接的记录仪分配DAQLOGGER的记录仪号。它还用于设置记录仪配置和
通讯参数。DAQLOGGER主要以在这里定义的信息为基础来采集和记录数据。
主要有以下设置:
●通信种类（RS-232，RS-422A，和以太网）。
●端口，地址，波特率，奇偶校验，和停止位（RS-422A）。
●端口，波特率，奇偶校验，和停止位（RS-232）。
●地址，登录名，口令（以太网）。
●所连接记录仪的型号，采样通道数，运算通道数。
●独立型／扩展型，类型号，选项，和子单元／模块配置（DARWIN）。
环境设置可以自动检测并记录位于某个通信端口上的记录仪。（一些没有被自动测定的记
录仪的参数可以手工设定）
● 标记编辑器
标记编辑器从管理器程序中启动。
标记编辑器用于给记录仪的通道分配DAQLOGGER使用的标记。一个通道可以有多个标记。
另外，还可以给标记命名（字符串），称为“标记名”。标记名能够通过通信的方式从记
录仪中读取。
可以通过标记名，标记号，记录仪号几种方式来搜索标记。
● 组编辑器
组编辑器从管理器程序中启动。
由标记编辑器设置的标记可以分配给组，组可以被分配名字。一个组最多可以设置32个
标记，最多可以有50个组。
数据监视器以分组的方式进行显示，组的设置由本程序完成。
● 硬件设置
硬件设置从管理器程序中启动。
对与PC相连的记录仪的SET型号（设置型号）和SETUP型号（基本设置型号）进行设置。
当硬件设置第一次启动时，最初的SET型号或SETUP型号设置画面是由记录仪的型号，采样
／运算通道数，有无可选项（对于DARWIN系列），以及环境设置定义的模块配置（对于
DARWIN系列）为基础来显示。
IM 04D05C01-62C

●最初的设置型号和基本设置型号信息可以：
●以通信方式从记录仪载入（通信传输）。
●从保存在存储介质的文件中读入，例如软盘（这叫做“文件导入”）。
●根据手工设定，记录仪自动创建。
●编辑后的设置可以：
●以通信方式写入记录仪（通信传输）。
●保存在存储介质并由存储介质写入记录仪（这叫做“文件导出”）。
然而，根据记录仪的不同有以下限制存在：
●对于μR记录仪来说，设置型号的设置可以通过通信方式发送和接收。
基本设置型号的设置不可以被更改。请直接在μR系列的记录仪上设置。
另外，由于没有提供存储驱动器，通过存储介质设置的功能不能使用。
●对于VR记录仪来说，设置型号的设置可以通过通信方式发送和接收,也可
以通过文件进行导入导出。
基本设置型号的设置可以通过文件的导入导出来修改，不能使用通信方式来修改。
●对于DAQSTATION系列记录仪,设置型号和基本设置型号的设定可以通过通信方式
发送与接收或通过文件来导入导出。然而，网络设置（例如IP设置）不能通过通
信方式更改，请直接在记录仪上或通过文件导出来更改。
●对于DARWIN系列记录仪，SET型号和SETUP型号的设定可以通过通信来发送和
接收，也可以通过文件方式来导入导出。
●另外，硬件设置程序也可以用来自动生成系统配置信息，例如当改变可选项设置
或改变子单元/模块配置（对于DARWIN系列）时，可使用此功能。
可以事先准备好所连接记录仪的配置。
●以下控制命令可以发送给记录仪:
●根据PC日期和时间来设置记录仪的日期和时间（μR,VR,DX,CX,AX,DA,DR,和DC)。
●开始/停止记录（μR,DX,CX,AX,DR,和DC).
●开始/停止运算（μR,VR,DX,CX,AX,DA,DR,和DC).
●内存初始化。（VR,DX,CX,AX,DC)
●显示设置（μR,VR,DX,CX,AX,DR,和DC)。
●执行更新构造。（DA,DR200(扩展型），和DC)。

●报表生成器
测定一个小时、一天、一周、一月内所采集/记录的数据的瞬时值，最大值，最小值，
平均值，合计值，和统计值，并把结果存到一个文件中或在指定时刻打印。
报表生成器不会出现在屏幕上，而是通过管理器程序来执行其开始/停止操作和报表的
设定。
以下项目可以被设置：
●报表的类型(时报，日报，周报，或月报),报表的标记，和生成数据的类型。
●生成报表的数据源(采集数据或记录数据)。
●输出目标(文件或打印)以及输出文件的格式(二进制或文本）。
●报表生成的日期或日期和时间。
另外，报表文件(二进制)可以通过数据浏览器显示。
● DDE* 服务
DDE服务从管理器程序中启动。
本程序提供动态数据交换服务。数据记录器采集的数据和采集数据的时间可以被支持DDE
的程序(例如EXCEL等)显示。最多可以通过DDE通信传输1600个通道的数据。
* 动态数据交换
是一种通过通信在程序之间交换命令和数据的技术。提供数据资料的程序被称为服务
器。使用数据的程序被称为客户。
●数据监视服务
数据监视服务程序从管理器程序中启动。
把采集到的数据传送到一个通过以太网连接的PC上(远程监视器)。最多可以连接16个远
程监视器。远程监视器可用于显示或监视采集到的数据。
IM 04D05C01-62C

DAQLOGGER 客户程序包
DAQLOGGER客户程序包可以从局域网上的个人计算机(监视服务器)上接收数据，并在监视
窗口中显示数据。
主要有以下功能：
●最多可以连接16个监视服务器
●以最小为1秒的间隔从一个服务器接收最多1600个通道的数据，然后更新显示。
●以六种方式显示来自服务器的数据：曲线、数字、表盘、报警、色彩图、和环行图。
●以分组的方式显示标记(最多50个组，每组最多32个标记)。
●读入和显示由DAQLOGGER记录程序记录的数据文件，计算光标所定义的区域，数据转
换，显示文件信息，和打印(同DAQLOGGER的数据浏览器)。
DAQLOGGER 客户程序包的软件结构
●远程监视器
远程监视器从Windows的开始菜单中启动。
设置与服务器连接的参数(主机名、端口号、数据的获取频率)和连接/断开服务器。连
接参数可以被保存。
以六种监视窗口显示来自服务端的数据。在每一个监视窗口，可以改变与显示相关的设
定，例如改变标记的分配，显示/非显示标记。显示设置也可以被保存。
●曲线监视器
以曲线的方式显示每一组数据。可以改变显示设置，例如定义缩放时间轴和要显示
的Y-轴区域。
●数字监视器
以数字的方式显示每一组数据。
●表盘监视器
以表盘的形式显示每一组的数据。表盘的类型有：棒图表盘，指针表盘，温度计。
●报警监视器
在报警窗口列出每一组的报警状态(报警一览显示)。如果一个组中有一个标记发生
了报警，报警状态显示为“报警ON”。
它也显示关于每一通道的报警发生/关闭的日志，包括报警类型，报警发生/关闭的
日期和时间，和标记名(报警日志显示)。
●色彩图监视器
以色彩图的方式显示每一组的数据。数据按以下顺序着色：兰(最小值), 亮兰，绿，
和红(最大值)。
●环行图监视器
以环行图的方式显示每一组的数据。
●历史数据浏览器
数据浏览器程序从Windows开始菜单中启动。
数据浏览器用于管理被记录程序记录且存储在硬盘或其他存储介质上的数据。功能和
DAQLOGGER历史数据浏览器的功能相同。详细请参见DAQLOGGER历史数据浏览器部分的描
述。正在记录的数据不能被访问。
IM 04D05C01-62C

PC 系统环境的要求和能被连接的记录仪
操作系统
● Windows NT 4.0 Service Pack3 或更高版本（推荐）
● Windows 2000
● Windows 95
● Windows 98
个人计算机
能够运行以上操作系统且具有以下CPU和内存：
●对于400个通道的型号
CPU： MMX奔腾166MHz或更快（奔腾Ⅱ300MHz 或更快）
内存：64MB或更多（128或更多）
●对于1000个通道的型号
CPU： MMXⅡ奔腾300MHz或更快（奔腾Ⅲ400MHz 或更快）
内存：128MB或更多（256或更多）
●对于1600个通道的型号
CPU： MMXⅡ奔腾400MHz或更快（奔腾Ⅲ600MHz 或更快）
内存：128MB或更多（256或更多）
硬盘
至少30MB磁盘空间（根据采集和记录的数据量的大小可能需要更多的磁盘空间）
CD-ROM 驱动器（安装程序时用）
鼠标
操作系统支持的鼠标
显示器
以上操作系统支持的显示器，分辨率：800×600点和32768色或更高。（推荐采用1024×
768点和65536色的显示器）
通讯接口
●操作系统支持的COM端口（COM1至COM9)
●一个操作系统支持Ethernet卡（当通过局域网连接DAQSTATION或DARWIN）
打印机
被操作系统支持的打印机和打印机驱动程序
通信转换器（当使用RS-422A 通讯时需要）
RS-232/RS-422A
IM 04D05C01-62C

记录仪
● μR 记录仪
有通讯接口的μR1000 或μR1800（RS-422-A/485,/C3).
不能使用μR1200
●VR显示记录仪
VR100(VR104P,VR104D,VR106P,和VR106D) 或 VR200(VR202,VR204,VR206,
VR202 S2, VR204 S2, VR206 S2) 有通讯接口（RS-422-A/485,/C3)。
●DAQSTATION
DX100(DX102, DX104, DX106, DX112);
DX200(DX204, DX208, DX210, DX220, DX230);
MV100(MV102, MV104, MV106, MV112);
MV200(MV204, MV208, MV210, MV220, MV230);
CX1000(CX1006, CX1206);
CX2000(CX2010, CX2020, CX2210, CX2220, CX2410, CX2420, CX2610, CX2620)
AX100(AX102, AX104, AX106, AX110)。
当记录仪使用串口通讯时(AX100 除外)，可选择通讯选项(RS-232,/C2 或
RS-422-A/485,/C3)。
但AX100只有 RS-422-A 一种串口通讯方式。
●DARWIN
DA100,DR130,DR200,(DR231,DR241,DR232,或242），或有一通讯模块的DC100
（Ethernet,RS-232,或 RS-422-A/485）。
注意
● 相比较而言，使用Windows95/98比使用Windows NT更容易发生数据溢出。如果
发生溢出，请把采集间隔设置的更长一些。
● 在某些情况下，Windows95/98 持续运行49.7天可能会死机。如果你想
持续运行DAQLOGGER 49.7天以上，请从微软公司取得补丁程序来解决这个问题，
或着直接使用Windows NT系统。
● 当使用Windows95/98时，请在控制面板中使用“日期/时间”设置时区。如果
该时区存在夏时制，选择“夏时制改变自动调整时钟”。不要在Windows的
atuoexec.bat文件中定义时区。如果你在autoexec.bat文件中发现“TZ=GTM0”
这样的行，请在它的前面加一个REM命令注释掉它。
● 如果DAQLOGGER在一个时区有夏时制的Windows95 系统上运行，当时钟从夏时制
切换过来时，数据采集和记录将失效。请取消夏时制功能或直接使用Windows NT。
● 本软件将不能处理2035年及以后生成的数据。
IM 04D05C01-62C

安装DAQLOGGER 软件操作方法
必须有序列号方可安装DAQLOGGER软件，检查标注在CD-ROM盒上的序列号。
1.打开计算机，启动Windows。
2.将安装光盘插入光盘驱动器。
3.稍等片刻，将会出现一个“DAQLOGGER安装 CD”的画面。继续第四步操作。
如果“DAQLOGGER安装 CD”的画面没有出现，请执行以下操作：
点击“我的电脑”，双击CD-ROM图标。当出现一个“DAQLOGGER安装 CD”的
画面时，继续第四步操作。
如果“DAQLOGGER安装 CD”的画面没有出现，而是打开了Daqlogger文件夹，
双击文件夹里的“Install.exe”文件，当出现“DAQLOGGER安装 CD”的画
面时，继续第四步操作。
4.点击你期望安装的程序对应的按钮。然后，依次按屏幕出现的指令安装。
注意
● DAQLOGGER需要在一台专门的计算机上运行。当操作DAQLOGGER时，如果后台
有其它程序在运行，采集数据和记录数据可能会执行不正常。为此，当
DAQLOGGER运行时，停止所有诸如病毒防护此类的内存驻留程序。不要和
DAQLOGGER一起启动其它程序。
● 安装之前，停止所有诸如病毒防护此类的内存驻留程序。
● 安装完毕后，管理器程序和数据浏览器将被添加到开始菜单中。
● 当重装DAQLOGGER时，先卸载它。请使用控制面版中“添加/删除程序”卸载。
IM 04D05C01-62C

目录
前言................................................................................i
确认包装内容........................................................................ii
如何使用本手册.....................................................................iii
DAQLOGGER/DAQLOGGER Client 软件概要................................................iv
PC系统环境的要求和能被连接的记录仪...................................................ix
安装DAQLOGGER软件操作方法...........................................................xi
第一章设置DAQLOGGER
1.1 设置流程......................................................................1-1
1.2 设置记录仪....................................................................1-2
对于μR1000/μR1800/VR100/VR200..............................................1-2
对于 DX100/DX200/DX200C/MV100/MV200/CX1000/CX2000/AX100/DARWIN.............1-2
1.3 启动DAQLOGGER................................................................1-3
启动DAQLOGGER................................................................1-3
退出DAQLOGGER................................................................1-3
1.4 设置项目......................................................................1-4
新建一个项目.................................................................1-4
选择一个已经存在的项目........................................................1-5
删除一个已经存在的项目........................................................1-5
1.5 设置通信条件及所连接记录仪的型号...............................................1-6
基本操作.....................................................................1-6
设置通信.....................................................................1-6
设置所连接记录仪的型号........................................................1-7
保存设定....................................................................1-10
恢复到最后一次保存的设定.....................................................1-10
初始化串口端口...............................................................1-10
打印设定....................................................................1-10
退出环境设置................................................................1-10
1.6 设置标记和组.................................................................1-11
设置标记....................................................................1-11
设置标记的基本操作...........................................................1-11
设置标记信息................................................................1-11
从记录仪上读取标记名.........................................................1-13
设置组......................................................................1-13
设置组的基本操作.............................................................1-13
为组分配标记................................................................1-14
显示/隐藏标记...............................................................1-16
更改组名....................................................................1-16
保存组设定..................................................................1-16
退出组编辑器................................................................1-16
1.7 设置数据采集条件.............................................................1-17
配置数据记录器...............................................................1-17
开始采集....................................................................1-20
IM 04D05C01-62C

目录
开始记录....................................................................1-20
开始/停止记录仪的运算操作....................................................1-20
显示采集和记录数据的信息.....................................................1-20
停止采集操作................................................................1-21
停止记录操作................................................................1-21
第二章使用数据监视器
2.1 在监视器窗口中显示波形........................................................2-1
显示监视器...................................................................2-1
排列监视窗口.................................................................2-4
显示/隐藏标准、监视、状态工具条...............................................2-4
2.2 设置显示条件..................................................................2-5
基本操作.....................................................................2-5
自动标记分组.................................................................2-6
设置单个组的显示条件..........................................................2-7
应用新设置/取消显示设置.......................................................2-9
保存设置.....................................................................2-9
2.3 暂停和停止监视...............................................................2-10
暂停监视....................................................................2-10
关闭监视窗口................................................................2-10
退出数据监视................................................................2-10
第三章使用历史数据浏览器
3.1 历史数据浏览器................................................................3-1
打开历史数据浏览器............................................................3-1
打开数据文件.................................................................3-1
显示正在被记录的曲线..........................................................3-4
预览所要载入的文件的信息......................................................3-4
排列视图窗口.................................................................3-5
显示/隐藏标准、状态工具条.....................................................3-5
3.2 设置显示条件..................................................................3-6
基本操作.....................................................................3-6
设置单个组的显示条件..........................................................3-7
3.3 数据转换.....................................................................3-10
已变换数据的文件格式.........................................................3-11
已变换的报表数据的文件格式...................................................3-16
3.4 打印数据...................................................................
