综合布线管理系统-用户手册

北京亚讯英达信息技术有限公司

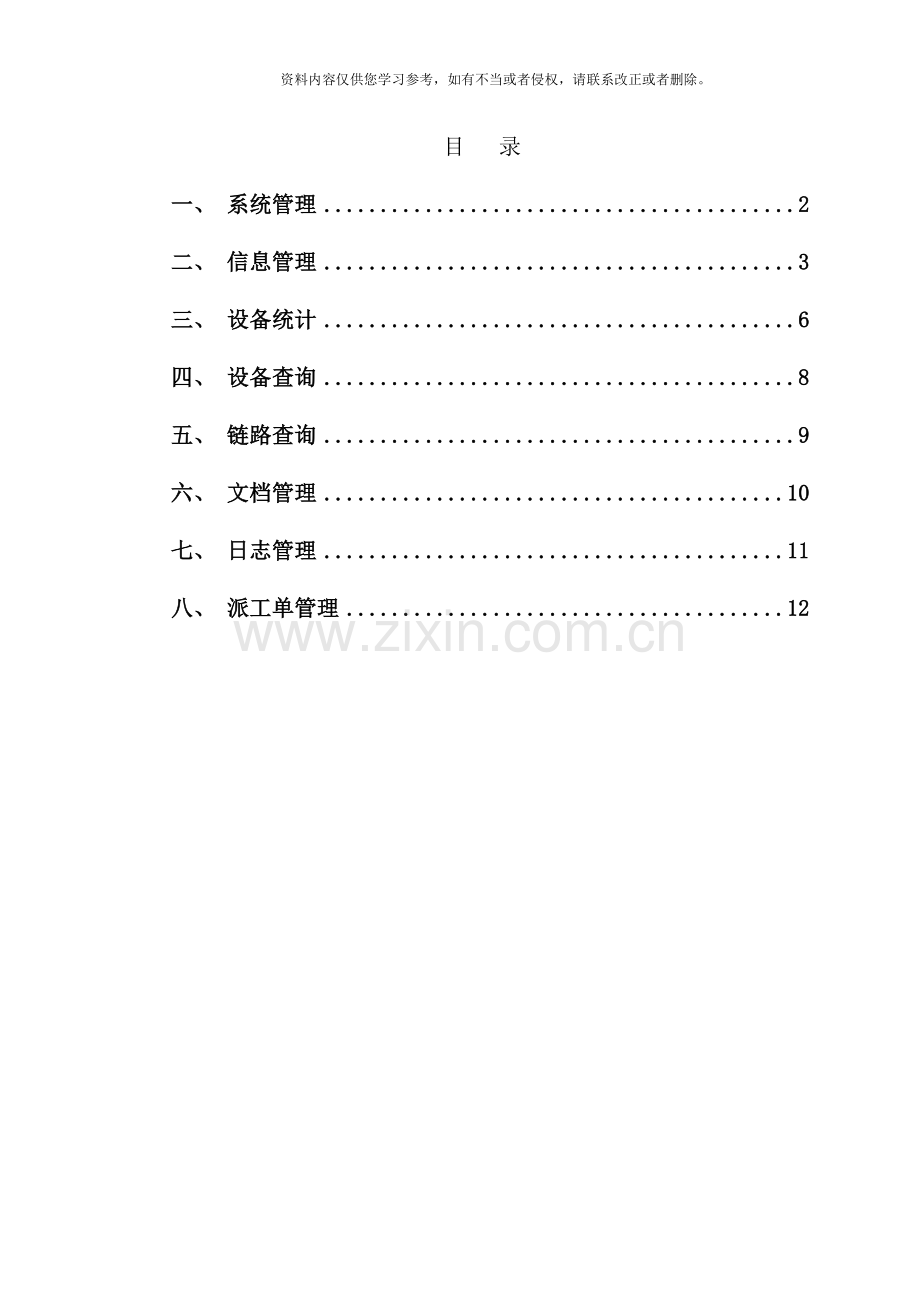

目 录
一、 系统管理 2
二、 信息管理 3
三、 设备统计 6
四、 设备查询 8
五、 链路查询 9
六、 文档管理 10
七、 日志管理 11
八、 派工单管理 12

软件产品功能简介
运行平台
Windows / Windows / Windows XP
支持软件
IIS 5.0以上
Microsoft SQL Server /
系统特点
CAMS V4.0是一套专业的综合布线管理系统软件, 经过创立”可视化数据库”, 将信息和图形有机结合, 能帮助企业更好地规划、 管理和维护其物理网络、 通信及布线基础设施。
基于B/S( 浏览器/服务器) 结构模型, 客户端以浏览器的web页面形式运行; 系统后台采用SQL数据库;
管理界面友好、 功能强大、 操作简单;
可实行跨地域管理和分工管理;
数据和图形相结合;
图形定位快捷;
直观的布线链路关联处理;
文档、 设备、 布线连接统一管理, 建立完整的技术管理平台;
经过建立用户、 角色、 权限、 范围来实现对管理人员的权限管理;
经过派工单管理, 规范综合布线系统的维护工作流程;
经过实现对各种对象的复制、 移动、 以及Excel表格数据的导入, 极大的方便及简化了数据录入工作;
与现代通讯技术的结合, 拉近了人与设备之间的距离, 使得故障发现与维护更快速便捷。
主要功能模块
一、 系统管理
系统管理权限分为超级管理员和分级管理员, 超级管理员可对整个系统进行管理, 也可把系统区分为若干个管理范围, 分别委派不同的分级管理员进行管理, 并规定这些分级管理员的管理范围和权限, 实行分工管理。在该模块还能够对数据进行批量导入, 方便了数据录入的工作。
模块特点:
权限控制分明, 责任明确;
范围定位区域, 便于统筹;
用户分级管理, 有利于系统维护操作审计;
经过角色定义, 使得权限的组合更灵活;
信息点容量使用情况实时显示;
批量导入数据, 简化了数据录入的工作;
短信群发, 实时联系维护人员。

角色管理

批量导入数据

短信通知
二、 信息管理
以浏览器的web页面为操作平台对整个项目内容进行录入、 修改、 删除, 建立项目数据库。
模块特点:
目录树架构, 逻辑严明, 便于理解与操作;
方便的右键菜单功能, 经过目录树就可直接进入各对象的增、 删、 改页面;
灵活的剪切、 复制功能, 使得各对象的添加、 修改更便捷, 极大地提高了工作效率;
支持端口批量生成和连接批量录入及修改, 效率高, 不易出错;
开放图库, 支持用户导入楼层平面图;
由机柜信息自动生成机柜模拟图、 设备模拟图, 并确定设备在机柜中的位置, 支持图形方式操作设备及端口跳接;
数据录入的记忆功能, 方便用户操作, 高效;
建立设备间的连接关系, 生成链路关系模拟图;
链路关系自适应, 只需要明确上下连的一个方面的连接关系, 对应的连接关系自动生成;
信息点明确定位到平面图上, 基于浏览器就能管理全部信息点。

目录树结构

右键菜单功能

机柜设备模拟图

平面图上的信息点
三、 设备统计
能够经过区域、 建筑、 交换机、 终端等多种属性对所管理项目中的相关内容进行统计, 能够统计设备的数量、 属性、 连接关系、 使用情况( 颜色标识已用或未 用) 、 设备类型等, 统计结果能够以报表的形式打印出来; 使管理员对系统各种设备的使用情况有更详细的了解, 便于维护、 管理、 采购、 扩容。
模块特点:
系统统计功能, 反映总量关系;
有利于统一管理, 比如统一打印标签等等;
能够快速统计已有的综合布线固定资产;
能够统计设备的数量、 属性、 连接关系、 使用情况( 颜色标识已用或未用) 、 设备类型等, 并能以报表的形式打印统计结果, 可按用户需求打印。

设备统计界面

设备统计结果界面
四、 设备查询
使用者可对整个布线管理项目进行模糊或精确查询, 查询结果为列表显示。对于不同的查询内容给出相应的关键属性。而且给出所查询对象的链接, 点击后可 以查看相应对象的详细内容。同时能够与派工单模块相链接, 如果布线系统出现故障或发生变动, 管理员能够随时随地经过网络进入布线管理系统, 运用相应的查询 方式迅速找到相关的设备对象及其物理位置, 做出调整后生成派工单派发给维护人员, 方便快捷, 提高了管理效率。
模块特点:
设备查询功能, 有利于快速定位;
能经过多种条件进行模糊或精确查询, 支持有条件查询, 能够根据用户所知道的个别或全部信息进行快速查询和定位;
能根据所要查询项的名称关键字进行模糊查询, 方便用户检索;
能查看信息点和终端设备的相关信息, 能查看信息点在平面图上的物理位置并以闪烁的方式标明;
能查看机柜设备摆放模拟图, 界面友好直观;
与派工单模块相互关联, 方便管理。

     设备查询的操作界面

                                              设备查询结果界面
五、 链路查询
如果布线系统出现故障或相关链路发生变更, 管理员能够随时随地经过网络进入布线管理系统, 运用相应的查询方式快速找到相关链路信息和所在实际物理位置, 做出调整后生成派工单发给维护人员, 方便准确, 提高管理效率。
模块特点:
可根据链路中的任意节点进行查询, 有利于快速定位;
能经过多种条件进行模糊或精确查询, 支持有条件查询, 能够根据用户所知道的个别或全部信息进行快速查询和定位;
链路状况, 图形化显示, 直观; 相关属性, 显示详细明确;

链路查询界面

查询结果出来后的详细链路情况图
六、 文档管理
    经过用户自定义目录、 文件, 把相关的文档资料( 如: 设计图形, 表格, 测试记录等) 上传至数据库, 建立统一的文档管理平台, 便于布线及相关资料的管理和使用。管理人员能够随时利用网络进入系统查看、 下载所需的文档资料, 提高了查找资料的效率。
用户所有相关文件的系统管理, 方便查找;
文件调用迅速、 直观, 提高效率;
支持各种文件格式, 通用性好;
文件目录及名称完全能够由用户自定义, 方便用户的个性化管理文件需要;
能经过多种条件进行模糊或精确查询, 能够根据用户所知道的个别或全部信息进行快速查询和定位;

七、 日志管理
对每个用户在本系统的所有操作时间及内容进行详细记录并生成日志文件, 方便系统管理员了解每个用户对系统所做的操作; 系统管理员还能够根据用户名和操作时间来选择性地查看、 了解用户对系统的改动, 便于系统维护。除有特殊权限之外, 日志是不可删除或者修改的。
模块特点:
所有操作都作记录, 方便本系统的管理与维护;
日志支持时间段与模糊查询, 可在只知道部分信息的情况下, 查询出想要的操作记录;

八、 派工单管理
能够经过网络的方式给维护人员派发工作单, 维护人员根据派工单进行实际操作, 并经过回执单来确认工作的完成情况, 派工单管理能记录管理员对系统进行 的变更。这样既规范了布线系统的管理流程, 又保证了数据库中记录的信息与实际信息的一致性。使用者能够手工填写派工单, 自动生成派工回执单, 而且能够修改 和打印; 查询链路后能够生成派工单, 派工单由手工填写, 自动生成派工回执单
模块特点:
维护方便, 管理容易, 执行效率高;
链路关系定位明确, 责任明确到人;
有利于对维护行为做出备案;

软件在布线管理中的作用
规范综合布线管理流程;
实现管理图形化和信息化;
提高系统维护效率;
保证系统顺利交接和整理。
