交换网络实验报告模版.doc

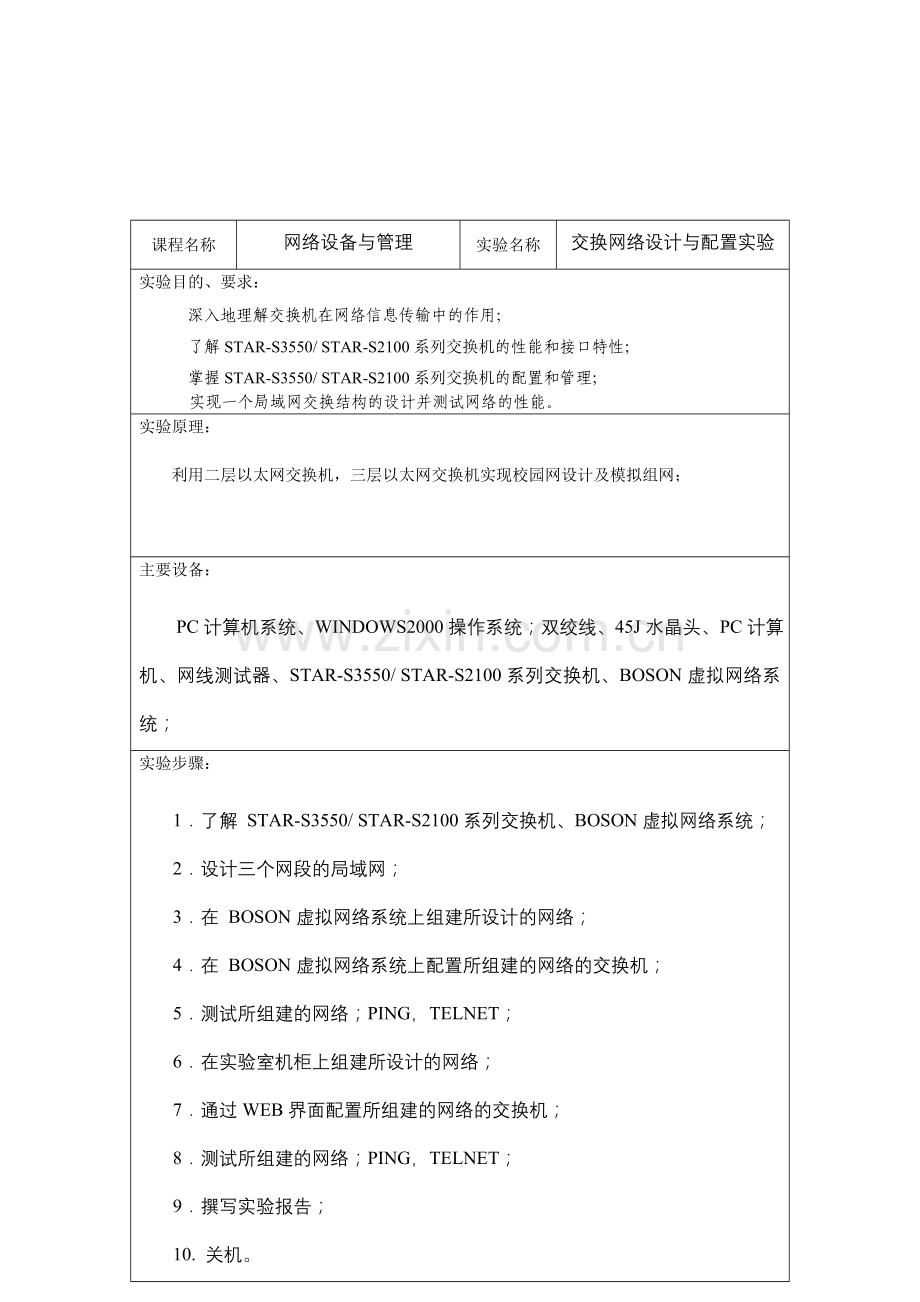

课程名称
网络设备与管理
实验名称
交换网络设计与配置实验
实验目的、要求：
深入地理解交换机在网络信息传输中的作用；
了解STAR-S3550/ STAR-S2100系列交换机的性能和接口特性；
掌握STAR-S3550/ STAR-S2100系列交换机的配置和管理；
实现一个局域网交换结构的设计并测试网络的性能。
实验原理：

利用二层以太网交换机，三层以太网交换机实现校园网设计及模拟组网；
主要设备：

PC计算机系统、WINDOWS2000操作系统；双绞线、45J水晶头、PC计算机、网线测试器、STAR-S3550/ STAR-S2100系列交换机、BOSON虚拟网络系统；
实验步骤：

1． 了解 STAR-S3550/ STAR-S2100系列交换机、BOSON虚拟网络系统；
2． 设计三个网段的局域网；
3． 在 BOSON虚拟网络系统上组建所设计的网络；
4． 在 BOSON虚拟网络系统上配置所组建的网络的交换机；
5． 测试所组建的网络；PING，TELNET；
6． 在实验室机柜上组建所设计的网络；
7． 通过WEB界面配置所组建的网络的交换机；
8． 测试所组建的网络；PING，TELNET；
9． 撰写实验报告；
10. 关机。

2007年 月 日
湖南农业大学学生实验报告

姓名 王磊 学号 200621802132 年级专业及班级 2007 （3） 班 成绩
实验结果与分析

1 画出所测试的网络的拓扑结构图
0/2 TRUNK 0/2
交换机SW2
交换机SW1

0/0 0/1 0/0 0/1
主机D

主机C

主机B

主机A

2 VLAN的划分及各个交换机的配置
Vlan名称
端口名称
端口名称

10
Sw1 eth 0/0
Sw2 eth 0/0

20
Sw1 eth 0/1
Sw2 eth 0/1

1） 创建Vlan
列出一共配置了几个Vlan，编号及所属端口是那些；
SW1〉(config)#vlan 10
SW1〉(config)#vlan 20
SW2〉(config)#vlan 10
SW2〉(config)#vlan 20
2） 交换机端口配置命令
SW1〉(config)#interfacse eth 0/0
SW1〉(config-if)#speed 10 //作用：
SW1〉(config-if)#duplex full //作用：
SW1〉(config-if)#no shutdown //作用：
3） 将交换机的端口分配给vlan
SW1〉(config-if)#switchport mode access
SW1〉(config-if)#switchport access vlan 10
4） 设置主干口TRUNK
SW1〉(config)#interfacse eth 0/2
SW1〉(config-if)#switchport mode trunk
SW2〉(config)#interfacse eth 0/2
SW2〉(config-if)#switchport mode trunk
5) PC1> ipconfig 172.16.8.1 255.255.255.0
PC1> ipconfig dg/ 172.16.18.1

3 PING命令测试结果及分析
1）同一Vlan之间端口的测试结果：

2）不同Vlan之间端口的测试结果：

3）为什么结果不一样？
2012年 3 月 日
