实验四 基本运算电路特性测试
实验目的
1．掌握集成运算放大器的基本特性，熟悉它的使用方法。
2．掌握基本运算电路的构成及其特性，熟悉它们的测试方法。
3．巩固电子电路的基本测试方法，提高实际调整与调试能力o
实验仪器
直流稳压电源、信号发生器、电子示波器、交流毫伏表及万用表各1台。
CF741 1只， 10k电位器1只， 电阻9．1k、10k、100k 各1只，
电容 0.068uF l只。
实验内容
1、集成运放检测
图一
按图一接线，确定集成运放的好坏。
将3脚与地短接(使输入电压为零)，用万用表直流电压挡测量输出电压uo应为零，然后接入ui＝5v．测得输出电压uo为5v，则说明该器件是好的。在接线可靠的条件下，若测得uo始终等于-10V或+10V．则说明该器件已损坏。
2．反相比例运算特性的测量
(1)按图二接线，检查接线无误后接通正、负直流电源。
(2)将输人端短路．即令uI＝0，用万用表直流电压挡测量uo，调节RP，使uo＝0。
(3)输入端接直流输入电压UI(用直流电源的第三路输出提供)，输入电压值如表一中所示，测出相应的输出电压Uo值，记于表一中．

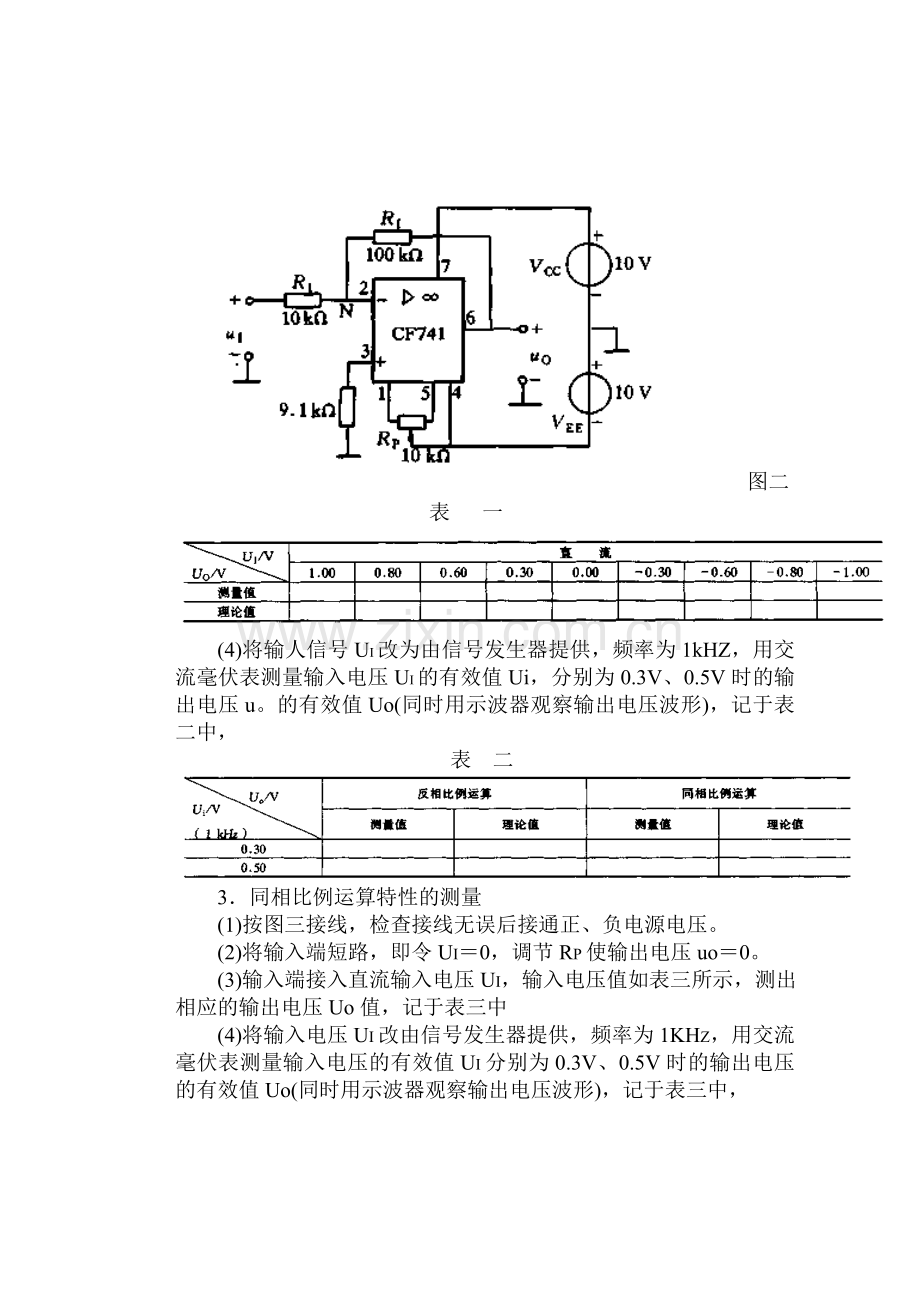

图二
表 一

(4)将输人信号UI改为由信号发生器提供，频率为1kHZ，用交流毫伏表测量输入电压UI的有效值Ui，分别为0.3V、0.5V时的输出电压u。的有效值Uo(同时用示波器观察输出电压波形)，记于表二中，
表 二

3．同相比例运算特性的测量
(1)按图三接线，检查接线无误后接通正、负电源电压。
(2)将输入端短路，即令UI＝0，调节RP使输出电压uo＝0。
(3)输入端接入直流输入电压UI，输入电压值如表三所示，测出相应的输出电压Uo值，记于表三中
(4)将输入电压UI改由信号发生器提供，频率为1KHZ，用交流毫伏表测量输入电压的有效值UI分别为0.3V、0.5V时的输出电压的有效值Uo(同时用示波器观察输出电压波形)，记于表三中，
图三
表 三
