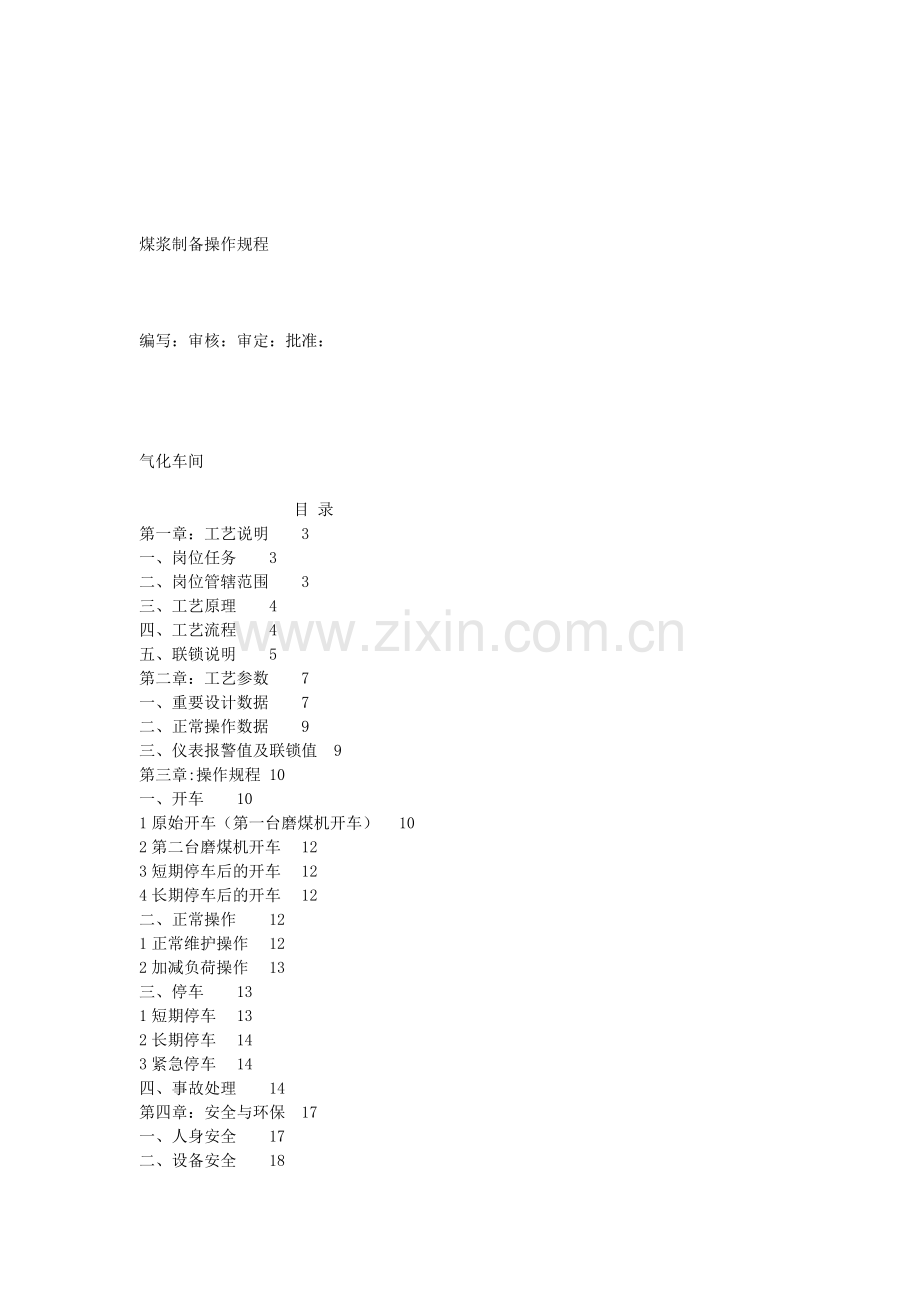

煤浆制备操作规程

编写：审核：审定：批准：

气化车间

目 录
第一章：工艺说明 3
一、岗位任务 3
二、岗位管辖范围 3
三、工艺原理 4
四、工艺流程 4
五、联锁说明 5
第二章：工艺参数 7
一、重要设计数据 7
二、正常操作数据 9
三、仪表报警值及联锁值 9
第三章:操作规程 10
一、开车 10
1原始开车（第一台磨煤机开车） 10
2第二台磨煤机开车 12
3短期停车后的开车 12
4长期停车后的开车 12
二、正常操作 12
1正常维护操作 12
2加减负荷操作 13
三、停车 13
1短期停车 13
2长期停车 14
3紧急停车 14
四、事故处理 14
第四章：安全与环保 17
一、人身安全 17
二、设备安全 18
三、环保 18
附 录： 19
表1.设备一览表 19
表2.安全阀一览表 26
表3.工艺参数控制及连锁报警一览表 27
图1.磨煤系统流程图 28

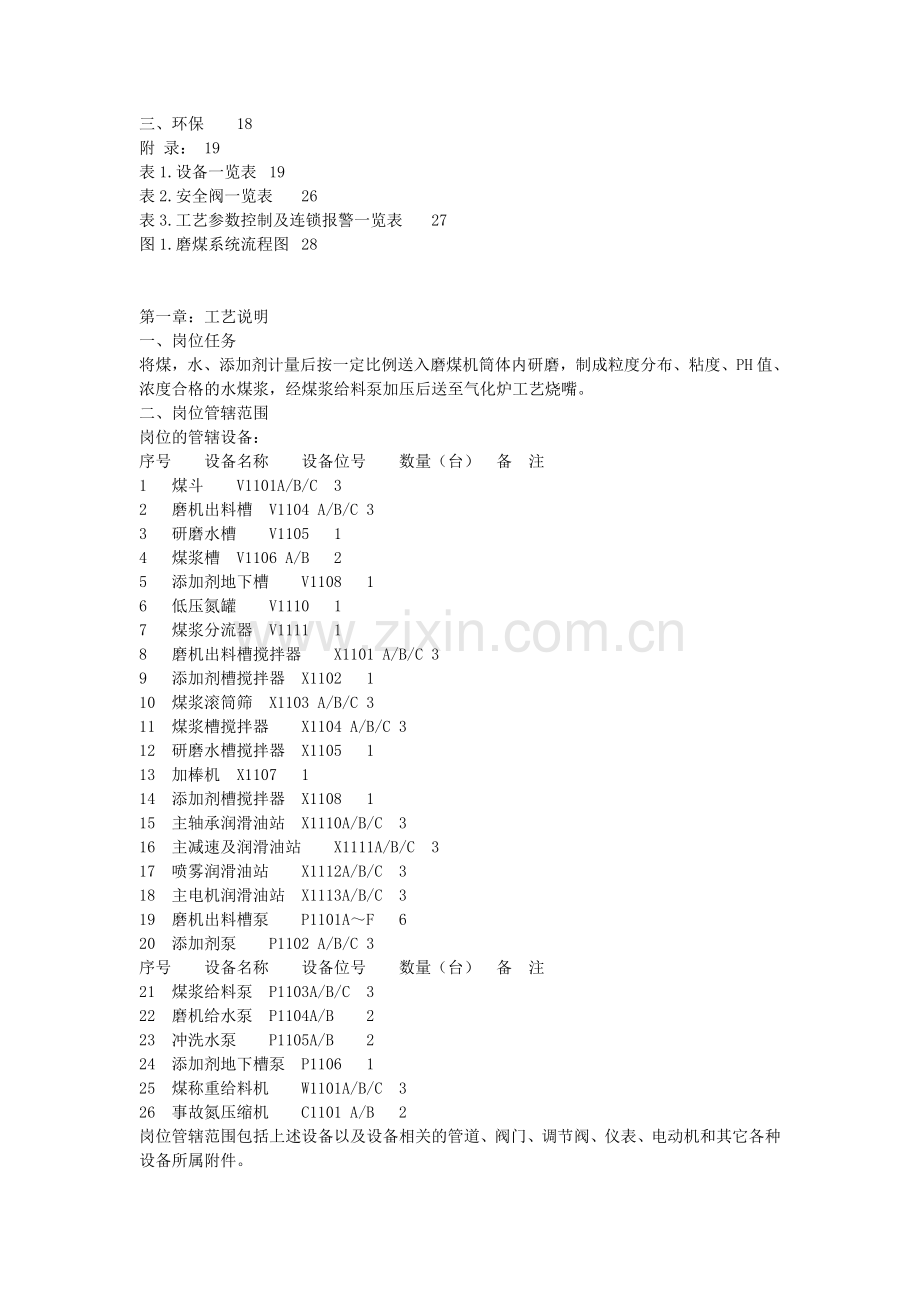

第一章：工艺说明
一、岗位任务
将煤，水、添加剂计量后按一定比例送入磨煤机筒体内研磨，制成粒度分布、粘度、PH值、浓度合格的水煤浆，经煤浆给料泵加压后送至气化炉工艺烧嘴。
二、岗位管辖范围
岗位的管辖设备：
序号 设备名称 设备位号 数量（台） 备 注
1 煤斗 V1101A/B/C 3
2 磨机出料槽 V1104 A/B/C 3
3 研磨水槽 V1105 1
4 煤浆槽 V1106 A/B 2
5 添加剂地下槽 V1108 1
6 低压氮罐 V1110 1
7 煤浆分流器 V1111 1
8 磨机出料槽搅拌器 X1101 A/B/C 3
9 添加剂槽搅拌器 X1102 1
10 煤浆滚筒筛 X1103 A/B/C 3
11 煤浆槽搅拌器 X1104 A/B/C 3
12 研磨水槽搅拌器 X1105 1
13 加棒机 X1107 1
14 添加剂槽搅拌器 X1108 1
15 主轴承润滑油站 X1110A/B/C 3
16 主减速及润滑油站 X1111A/B/C 3
17 喷雾润滑油站 X1112A/B/C 3
18 主电机润滑油站 X1113A/B/C 3
19 磨机出料槽泵 P1101A～F 6
20 添加剂泵 P1102 A/B/C 3
序号 设备名称 设备位号 数量（台） 备 注
21 煤浆给料泵 P1103A/B/C 3
22 磨机给水泵 P1104A/B 2
23 冲洗水泵 P1105A/B 2
24 添加剂地下槽泵 P1106 1
25 煤称重给料机 W1101A/B/C 3
26 事故氮压缩机 C1101 A/B 2
岗位管辖范围包括上述设备以及设备相关的管道、阀门、调节阀、仪表、电动机和其它各种设备所属附件。
附：《设备一览表》见附表1
《安全阀一览表》见附表2
三、工艺原理
煤、水、添加剂经计量后送入旋转的磨煤机筒体内部，筒体旋转产生离心力和摩擦力，使筒体内的物料和钢棒随筒体一起旋转到一定高度后落下将煤击碎，加之棒与棒之间、棒与筒体之间有滑动研磨，磨出粒度分布合格的煤浆，经滚筒筛滤去粗煤颗粒后进入磨煤机出料槽。
四、工艺流程
1 《工艺流程图》见附图1
2 工艺流程简述
由原料系统送来的小于10mm的碎煤进入煤贮斗V1101A/B/C后， 经煤称量给料机W1101A/B/C称量后送入磨煤机M1101A/B/C。添加剂由人工送至添加剂地下槽V1108加入适量的新鲜水，经添加剂地下槽搅拌器X1108搅匀，在添加剂地下槽V1108内溶解成一定浓度的水溶液，由添加剂地下槽泵P1106送至添加剂槽V1103中贮存。由添加剂槽搅拌器X1102搅拌保持添加剂溶液均匀，再由添加剂泵P1102A/B/C计量后送至磨煤机M1101A/B/C中。添加剂槽可以贮存使用20小时左右的添加剂。在添加剂槽V1103底部设有低压蒸汽盘管,在冬季维持添加剂温度在20～40℃，以防止冻结。
新鲜水、灰水、惰性气体真空泵排放水和滤液送入研磨水槽V1105，用新鲜水来控制研磨水槽液位V1105液位。研磨水槽V1105内液体经研磨水槽搅拌器X1105搅拌均匀，由磨煤机给水泵P1104A/B加压经磨煤机给水流量调节阀FV1102A/B/C来控制水量送至磨煤机。煤、工艺水和添加剂一同送入磨煤机M1101A/B/C中研磨成一定粒度分布、浓度约58～62%的合格的水煤浆。水煤浆经滚筒筛X1103A/B/C滤去大于3mm的大颗粒后溢流至磨煤机出料槽V1104A/B/C中，煤浆经磨煤机出料槽搅拌器X1101A/B/C搅拌保持均匀，由磨煤机出料槽泵P1101A/B/C/D/E/F加压经煤浆分流器V1111送至煤浆槽V1106A/B贮存。由煤浆槽搅拌器X1104A/B搅拌保持均匀。
此装置还设计了冲洗水系统，新鲜水进入冲洗水槽V1109经冲洗水泵P1105A/B加压后分别送往磨煤机区域、煤浆槽区域、气化框架和渣水处理。
五、联锁说明
1磨煤机系统联锁
本联锁系统的主要功能是防止磨煤机断煤运行或干磨运行。
1.1联锁启动
下列报警或操作有一个满足将启动磨煤系统联锁：
1.1.1 DCS上停车按钮按下。
1.1.2 磨煤机给水流量低低 FICA1102LL（未旁路）。
1.1.3 磨煤机给煤流量低低FICAW1101LL（未旁路）。
1.1.4磨煤机电流高高IIAM1101HH（未旁路）。
1.1.5磨煤机现场控制柜内部联锁跳车（未旁路）。
1.2联锁动作
磨机联锁启动后将引起下列动作：
1.2.1煤称量给料机W1101停。
1.2.2磨煤机给水流量调节阀FV1102延时5分钟关闭。
1.2.3被选择的添加剂泵P1102停。
1.3磨煤机系统联锁特殊操作说明
1.3.1在联锁起作用时，磨煤机给水阀FV1102保持开启状态，5分钟后将关闭。
1.3.2添加剂泵P1102在DCS上有选择磨机按钮，选择几号磨机，该磨机停车会引起该添加剂泵停车。
1.3.3停车后，该系列停车联锁置旁路后，按下复位按钮才能启动煤程量给料机W1101、添加剂泵P1102，打开磨煤机给水流量调节阀FV1102。
2煤浆槽搅拌器X1104停车联锁
煤浆槽液位低低LIAS1107LL 10% ，煤浆槽搅拌器X1104停
3磨机出料槽泵P1101停车联锁
磨机出料槽液位LIA1104LL 5%（未旁路），磨机出料槽泵P1101停。
4 DCS可以停止的设备
磨机出料槽搅拌器X1101A/B/C 添加剂槽搅拌器X1102
煤浆槽搅拌器X1104 主轴承润滑油站X1110A/B/C
主减速机润滑油站X1111A/B/C 主电机润滑油站X1113A/B/C
磨机出料槽泵P1101A～F 添加剂泵P1102A/B/C
煤浆给料泵P1103A/B/C 磨机给水泵P1104A/B
冲洗水泵P1105A/B 煤称重给料机W1101A/B/C
事故氮压缩机C1101A/B 磨煤机M1101A/B/C

第二章：工艺参数
一、重要设计数据
1公用工程
1.1蒸汽系统
1.1.1 0.3MPa饱和低压蒸气
温度：143℃ 压力：0.3MPa
1.2水系统
1.2.1新鲜水
PH：～7.83 温度：～20℃ 浊度：5.72NTU
总硬度：5.36（CaCO3ppm） 总固体量：714mg/l Fe2+:0.41ppm Cl-:154ppm SO42-:178.2pp 溶解SiO2:13ppm
1.2.2循环冷却水
循环上水：
温度：28℃ 压力：0.4MPa
循环回水：
温度：40℃ 压力：0.25MPa
污垢系数：0.0004m2.h.℃/Kcal
1.3低压氮气
氮气纯度：＞99.99V% 温度：常温 压力：0.4～0.45MPa
1.4工艺空气和仪表空气
1.4.1工艺空气
温度：常温 压力：0.5MPa 油和灰尘：不含
1.4.2仪表空气
温度：常温 压力：0.65～0.7MPa 油和灰尘：不含
露点温度：-40℃
1.5电
1.5.1正常供应
电压：10KV +5%～-5%
380V +7%～-7%
220V +5%～-5%
频率：50Hz+/-0.5Hz
1.5.2事故动力供应
电压：380/220KV 频率：50Hz
2原料及化学品指标
2.1煤
粒度≤10mm
全水：＜10%
高热值：＞25.8MJ/Kg
碳：～68.7%
氢：～3.25%
氧：＜11.94%
氮：＜0.67%
硫：＜1.0%
灰：＜14.9%
氯化物： ＜200PPm
灰熔点T4＜1250℃
2.2添加剂
型号：WHT-X
外观：棕黑色液态
固含量：≥30%
PH值：≥10
密度（20℃）：≥1.15g/cm3
3消耗指标
3.1煤
正常用量（干基）：124t/h 最大量:140t/h
3.2添加剂
正常用量：4.12t/h 最大量:5.0t/h
4煤浆指标
浓度：58～62Wt%
黏度：300～1000CP
PH:7～9
温度：≤60℃
粒度分布：
目 微米 通过率%（美国标准筛）
8 2380 100
14 1410 98～100
40 420 90～95
200 76 40～45
325 44 25～35
二、正常操作数据
正常操作数据见附表3《工艺参数控制及联锁报警一览表》
三、仪表报警值及联锁值
仪表报警值和联锁值见附表3《工艺参数控制及联锁报警一览表》

第三章:操作规程
一、开车
1原始开车（第一台磨煤机开车）
1.1开车条件
1.1.1所有设备、管道、阀门、电气、仪表都已安装完毕，负荷设计要求。
1.1.2动设备单体试车完成，静设备、工艺管线清洗、吹扫和气密性试验完成。
1.1.3煤浆制备联动试车完成。
1.1.4电气、仪表检查合格。
1.1.5所有调节阀调试合格，联锁调试完毕，动作准确。
1.1.6水、电、气、汽、原煤输送等公用设施都已完成，并能正常供应，上下游工序具备开车条件。
1.1.7彻底对生产现场做清理工作，特别是易燃易爆物品不得留在现场。
1.1.8检查盲板情况，凡是临时盲板均已拆除，操作盲板就位。
1.1.9用于开车的通讯器材、工具、消防和气防器材已准备就绪。
1.2开车准备
1.2.1开车前，将新鲜水、循环水引入界区，并送至各用水单元的最后一道阀前待用。
1.2.2 接收低压蒸汽入界区内相应各用汽单元。
1.2.3将仪表空气、压缩空气、低压氮气引入界区待用。
1.2.4合格的原料煤由运煤系统送入煤斗V1101，煤斗料位LIA1101在60%以上。
1.2.5添加剂槽V1103中已配制好所需要的添加剂，并经分析合格。
1.2.6关闭所有调节阀，打开其前后手动阀，关闭导淋、旁路阀，其它所有手动阀处于关闭状态。
1.2.7按照《磨煤机操作规程》启动磨煤机各润滑系统，并盘车检查，确认具备启动条件。
1.3开车
1.3.1向磨煤机M1101供水
1.3.1.1 中控将以下联锁置旁路：
1）磨煤机给水流量低低 FICA1102LL
2）磨煤机给煤流量低低FICAW1101LL
3）磨煤机现场控制盘停车
1.3.1.2中控按磨机系统联锁复位按钮，P1102、W1101可以启动，FV1102允许打开。
1.3.1.3中控手动打开研磨水槽液位调节阀LV1310，给研磨水槽V1105建液位，当研磨水槽液位LICA1310至60%时，投自动。
1.3.1.4当研磨水槽液位LICA1310至20%，按设备操作规程启动研磨水槽搅拌器X1105。
1.3.1.5按设备操作规程启动研磨水泵P1104，现场打开磨煤机给水系列手动阀，中控手动打开磨机给水流量调节阀FV1102给磨煤机送水，水流量FICA1102稳定后投自动。
1.3.2向磨煤机M1101送添加剂
1.3.2.1打开添加剂进磨煤机手动阀。
1.3.2.2按设备操作规程启动添加剂泵P1102向磨机送添加剂，调节行程使添加流量FIA1101与磨煤机负荷相匹配。
1.3.2.3中控将磨煤系统停添加剂泵P1102联锁选择与该磨煤机对应。
1.3.3启动磨煤机
当水溢流出磨机M1101时，按设备操作规程启动磨机主电机。
1.3.4向磨煤机M1101送煤
按设备操作规程启动煤称量给料机W1101, 并打开煤斗V1101锥底插板阀,中控设定给煤量FICAW1101为需要值。
1.3.5启动磨机出料槽泵P1101
1.3.5.1当磨机出料槽V1104液位LICA1104至20%，按设备操作规程启动磨机出料槽搅拌器X1101。
1.3.5.2打开磨机出料槽V1104底部柱塞阀、磨机出料槽泵P1101到集渣池V1211球阀，按设备操作规程启动磨机出料槽泵P1101，用LICA1104手动控制磨机出料槽V1103液位在50%。
1.3.6煤浆送至煤浆槽V1106A/B
1.3.6.1煤浆分析合格后，打开磨机出料槽泵P1101至煤浆分流器V1111手动阀及泵出口手动阀，关闭P1101循环阀，通过煤浆分流器V1111送煤浆至煤浆槽V1106A/B。
1.3.6.2冲洗磨机出料槽泵P1101至集渣池V1211管线
1）连接P1101循环管线冲洗水接头，打开冲洗水阀冲洗P1101至集渣池V1211管线10分钟。
2）打开循环管线去V1104手动阀，关闭去V1211手动阀稍冲洗一下。
3）打开循环管线导淋，关闭循环管线去V1104手动阀，冲洗循环管线干净后关闭冲洗水阀，循环管线导淋保持开。
1.3.7中控将磨机出料槽V1104液位LICA1104调节到60%后，投自动。
1.3.8中控投用以下联锁：
1)磨煤机给水流量低低 FICA1102LL
2)磨煤机给煤流量低低FICAW1101LL
3)磨煤机现场控制盘停车
1.3.9当煤浆槽V1106料位LIA1107大于10%时，按设备操作规程启动煤浆槽搅拌器X1104。
2第二台磨煤机开车
研磨水泵P1104已经启动，打开FV1102向磨煤机送水时，注意调节第一台磨煤机水量，煤浆槽搅拌器X1106A/B已经启动，其它操作同第一台磨煤机开车。
3短期停车后的开车
煤浆槽搅拌器X1106A/B已经启动，其它操作同原始开车。
4长期停车后的开车
长期停车后的开车同原始开车。
二、正常操作
1正常维护操作
1.1中控操作人员要密切监视DCS操作屏幕上工艺参数的变化情况，包括流量、温度、压力、液位、电流等，发现问题及时调整。
1.2要定时分析煤浆性能，依据分析数据（浓度、粘度、粒度、PH值）及时调整煤、水、添加剂的用量，生产出高浓度、低粘度、稳定性好、流动性好的合格水煤浆。
1.3现场人员应定时巡检，认真观察和分析各传动设备的运行情况，在进行各项操作前与中控联系，处理不掉的问题及时向中控汇报。
1.4现场操作人员每30分钟对滚筒筛冲洗一次，观察滚筒筛煤浆流动情况，发现问题及时向控制室汇报。
1.5现场操作人员应定期对备用泵进行盘车，以确保设备备用状况良好。
1.6严格遵守巡回检查制度，保证各运行设备安全，稳定运行，发现问题及时消除，杜绝跑、冒、滴、漏、堵。
2加减负荷操作
2.1加减负荷时，要遵循多次少量的原则，及时调整水、添加剂的用量与煤量相匹配。
2.2根据气化煤浆用量及煤浆槽V1106A/B的料位情况，调整制浆负荷，必要时可停一台磨煤机。
三、停车
1短期停车
1.1中控将磨煤系统联锁置旁路。
1.2现场关闭煤斗底部插板阀，按设备操作规程停煤称量给料机W1101，停止向磨煤机送煤。
1.3按设备操作规程停添加剂泵P1102，停止向磨煤机送添加剂。
1.4清洗磨煤机
1.4.1中控加大磨机给水流量FICA1102，清洗磨机M1101 5分钟。
1.4.2打开煤浆滚筒筛X1103冲洗水双手动阀冲洗滚筒筛，干净后关闭双道冲洗水手动阀。
1.4.3按设备操作规程停磨机M1101，中控关闭磨机给水流量调节阀FV1102，视情况停研磨水泵P1104。
1.5按设备操作规程停磨机出料槽泵P1101。
1.6冲洗P1101泵进出口管线（停车时间超过1小时）
1.6.1关闭P1101进口柱塞阀，关闭煤浆进V1111手动阀，连接好泵出口管线冲洗水接头。
1.6.2打开P1101泵出口导淋，打开冲洗水阀冲洗泵出口管线，冲洗干净后打开煤浆进V1111手动阀稍冲一下关闭冲洗水手动阀。
1.6.3关闭P1101出口手动阀，打开泵进口冲洗水手动阀冲洗泵及进口管线，干净后关闭冲洗水阀。
1.7磨煤机停车后每隔1小时盘车一次。
2长期停车
2.1待煤仓中的煤排尽（若煤仓需检修）后关闭煤斗底部插板阀，按设备操作规程停W1101。
2.2按设备操作规程停添加剂泵P1102，停泵前应尽量将添加剂槽V1103的添加剂用尽。
2.3冲洗磨煤机前，将P1101输送煤浆切向V1211：关闭P1101循环管线导淋，打开循环阀及循环管线去V1211手动阀，关闭泵出口手动阀。
2.4磨煤机、滚筒筛冲洗干净后,关闭FV1102、停磨煤机；当磨机出料槽液位LICA1104至20%时，停磨机出料槽搅拌器X1101；当磨机出料槽液位LICA1104至5%前，停P1101。
2.5冲洗P1101泵进口管线时，通过循环管线将去V1211的管线一起冲洗干净；
2.6打开磨机出料槽V1104底部导淋将槽内煤浆排净，向槽内加满水，启动X1101清洗。停X1101，将V1104内清洗水由底部导淋排净。
2.8其它操作同短期停车。
2.9磨煤机停车后，每4小时盘车一次。
3紧急停车
3.1以下情况需紧急停车：
3.1.1设备发生严重故障。
3.1.2停仪表空气。
3.1.3停电。
3.1.4联锁停车。
3.2停车步骤
3.2.1按制浆系统停车按钮（没有联锁停车），所有入磨机的原料全部停。
3.2.2用冲洗水冲洗滚筒筛，清洗干净后，按设备操作规程停磨机M1101。
3.2.3按设备操作规程停磨机出料槽泵P1101，并清洗泵和管线。
3.2.4其它按正常停车步骤处理。
3.2.5停车超过1小时，每小时对磨机盘车1次。
四、事故处理
1全厂停电
处理措施：
停电后全部设备停止运转，DCS电源由UPS供应。
若停电时间较长，关闭P1101进口柱塞阀，打开泵进出口管线导淋，排掉进出口管线煤浆。冬季排掉磨机给水管线内积水，防冻。
来电后，启动磨机出料槽搅拌器X1101、煤浆槽搅拌器X1104，启动冲洗水泵P1105冲洗滚筒筛X1103及P1101进出口管线。
2停仪表电或仪表空气
处理措施：
因磨煤机给水流量FICA1102低低磨机系统联锁停车。
停车后启动冲洗水泵P1105冲洗滚筒筛X1103，关闭磨机出料槽泵P1101进口柱塞阀，冲洗P1101及进出口管线。
恢复后按短期停车后的开车，启动磨煤系统。
3停新鲜水
短时间停新鲜水不影响，如遇磨机系统停车，可适当延迟冲洗。
4停循环水
磨煤系统停车。

5常见事故处理
序号 现 象 原 因 处理方法
1 磨机进煤量低 煤斗出口堵 敲打煤斗锥部
拆下疏通口堵板，疏通
煤称量给料机故障 检查煤称量给料机
磨机进口溜槽堵 停煤称量给料机疏通
2 磨机给水流量低 FV1102阀故障 联系仪表处理
流量计FI1102故障 联系仪表处理
研磨水泵P1104能力下降 启动备用泵，停运行泵检修
各系列给水流量分配问题 调整各系列磨机给水量
3 磨机给水流量高 FV1102阀故障 检查FV1102
流量计FI1102故障 联系仪表处理
各系列给水流量分配问题 调整各系列磨机给水量
4 磨机电流低 给料量减少 调节进料量
筒体内钢棒量少 加棒
5 磨机出料槽液位高 磨机出料槽泵能力下降 启动备用泵，停运行泵检修
磨机出料槽泵进口堵 检查煤浆浓度、疏通管道
磨机负荷过大 调整磨机负荷

第四章：安全与环保
一、人身安全
1有关介质的理化性质
1.1氮气（N2）
氮气是一种无色、无味、无毒气体，在高浓度下，人一旦吸入会引起缺氧窒息。
沸点：-195.8℃（1标准大气压）
密度： 1.25Kg/m3（0℃，1标准大气压）
1.2煤粉尘
煤粉尘的最低着火温度为610℃，煤粉尘在空气中爆炸下限30g/m3；煤贮存时间过长，措施不当会自燃。
2有毒有害气体中毒急救方法
2.1缺氧与窒息的现场急救方法
2.1.1首先对缺氧环境进行通风，提高该环境空气中的氧浓度，有利于患者及救护者吸入含氧量足够的空气。
2.1.2将患者抬到通风处，按照具体情况，进行必要的心肺复苏等急救措施，如人工呼吸、胸外心脏按压、心室内注射三联针等。
2.1.3如果患者昏迷程度较深，可将地塞米松10mg加入20%的葡萄糖液20ml中进行静脉注射，并用冰袋放在头部周围降温。
2.1.4在现场抢救及送往医院过程中，要给患者充分吸氧，并注意呼吸道的畅通。
3安全防护
3.1劳动保护：进入现场须按规定着工作服，戴安全帽。操作须戴劳保手套。特殊作业要按规定穿戴特殊防护用品。
3.2进入容器：进入容器要按程序规定进行。要分析氧含量和有毒气体含量。必须提供适当通风，必要时佩带呼吸器或防毒面具等。必须有人监护。
3.3为确保操作人员人身安全，特别是夜间巡检人员的安全，生产装置的工艺设备如塔、槽、罐等，均设足够亮度的照明设备。
3.4车间设安全监督员，协助车间主任监督贯彻执行有关劳动保护用品、安全、工业卫生的规定，并在车间内设置必要的劳保用品、安全和卫生设施。
二、设备安全
为了保护设备安全可靠运行，防止磨煤机断油，轴承超温等设置了安全保护联锁，安全阀等装置对设备进行保护。
1与安全有关的自控联锁
本装置采用先进的集散控制系统及自动调节、报警、安全联锁等自控措施。在紧急情况下，安全联锁将自动动作，以确保装置设备安全。
主要安全联锁有：
制浆系统联锁 磨煤机设备保护联锁
防止泵抽空联锁
2防静电安全设计
工艺厂房和相应的设备管道设有防雷击、雷电感应和防雷电波措施。本装置生产过程中存在大量的粉尘，及庞大的润滑油系统。因此，对装置区内的工艺设备、电气设备、工艺管道以及金属平台等可能积聚静电荷，引起火灾爆炸或危害人身安全的区域，装有静电接地装置。
3设备安全操作
3.1在生产过程中严禁断油、超负荷运行。
3.2在开停车时，煤浆管线、煤浆输送泵必须冲洗干净。当煤仓中的煤由于储存不当造成自燃时，可以用低压氮进行灭火处理。
5.3正常生产时，严格按照工艺指标进行控制，防止设备超温、超负荷运行，对设备的安全运行造成威胁。
三、环保
1粉尘
对于煤粉尘危害较大的设备，采用密闭输送，通风除尘设备进行处理。
2噪音
磨煤机筒体内部设计用橡胶衬板，有效地减少了噪音对周围环境及人体的危害。
附 录：
表1.设备一览表
序号 设备位号 名 称 规 格 单位 数量 材 料 净重（Kg） 制造厂家
单重 总重
1 V1101A/B/C 煤储斗 8000×5000×9000(T-T) 台 3 Q235B 81360 244080 中国第二冶金
操作温度：AMB 　 　 　
操作压力：ATM 　 　 　
总体高度：H=18000mm 　 　 　
内部容积：V=390m3 　 　 　
2 V1103 添加剂槽 Ф5600×9300 台 1 Q235B 26200 26200 十一化建
操作温度：40℃ 　 　 　
操作压力：ATM 　 　 　
设计温度：60℃ 　 　 　
设计压力：满液 　 　 　
总体高度：H=9300mm 　 　 　
内部容积：V=229m3 　 　 　
介质名称：煤浆添加剂 　 　 　
3 V1104A/B/C 磨煤机出料槽 Ф3400×3300(T-T) 台 3 Q235B 8350 25050 中国第二冶金
操作温度：60～90℃ 　 　 　
操作压力：ATM 　 　 　
设计温度：100℃ 　 　 　
设计压力：满液 　 　 　
总体高度：H=4354mm 　 　 　
内部容积：V=36m3 　 　 　
内壁涂环氧煤沥青漆 　 　 　
序号 设备位号 名 称 规 格 单位 数量 材 料 净重（Kg） 制造厂家
单重 总重
4 V1105 研磨水槽 Ф3500×5000(T-T) 台 1 Q235B 10650 10650 十一化建
操作温度：60℃ 　 　 　
操作压力：ATM 　 　 　
设计温度：80℃ 　 　 　
设计压力：满液 　 　 　
总体高度：H=5000mm 　 　 　
内部容积：V=48m3 　 　 　
介质名称：新鲜水、灰水、滤液 　 　 　
5 V1106A/B 煤浆槽 Ф8200×10000(T-T)(底2500） 台 2 Q235B 102587 205174 十一化建
操作温度：55～88℃ 　 　 　
操作压力：ATM 　 　 　
设计温度：110℃ 　 　 　
设计压力：ATM 　 　 　
总体高度：H=13620mm 　 　 　
内部容积：V=568m3 　 　 　
介质名称：水煤浆 　 　 　
内壁衬耐磨环氧煤沥青漆 　 　 　 十一化建
6 V1108 添加剂地下槽 4000×4000×2500 台 1 钢筋混凝土
操作温度：40℃ 　 　 　
操作压力：ATM 　 　 　
内部容积：V=40m3 　 　 　
介质名称：煤浆添加剂 　 　 　
7 V1109 冲洗水槽 Ф2900×3900(T-T) 台 1 Q235B 3780 3780 十一化建
操作温度：49℃ 　 　 　
操作压力：ATM 　 　 　
序号 设备位号 名 称 规 格 单位 数量 材 料 净重（Kg） 制造厂家
单重 总重
7 V1109 冲洗水槽 设计温度：70℃ 　 　 　
设计压力：满液 　 　 　
总体高度：H=3900mm 　 　 　
内部容积：V=26m3 　 　 　
介质名称：新鲜水 　 　 　
8 V1110 低压氮气贮罐 Ф1200×4500(T-T) 台 1 Q235B 2325 2325 中国第二冶金
操作温度：常温℃ 　 　 　
操作压力：0.5 MPa 　 　 　
设计温度：50℃ 　 　 　
设计压力：0.68 Mpa 　 　 　
总体高度：H=6485mm 　 　 　
内部容积：V=5.6m3 　 　 　
介质名称：氮气 　 　 　
9 V1111 煤浆分流器 1800×1200×3455 台 1 Q235A 2450 2450 中国第二冶金
操作温度：50～80℃ 　 　 　
操作压力：ATM 　 　 　
设计温度：90℃ 　 　 　
设计压力：ATM 　 　 　
总体高度：H=3455mm 　 　 　
内部容积：V=4m3 　 　 　
10 X1101A/B/C 磨煤机出料槽搅拌器 电机功率：7.5kw 转速：1450rpm 台 3 碳钢 977 2931 上海斯必克
上、下桨叶直径：1500mm 　 　 搅拌桨镀碳化铬
轴转速：56rpm 转矩：2354Nm 　 　 　
11 X1102 添加剂槽搅拌器 电机功率：5.5kw 轴转速：50rpm 台 1 　 扬州兄弟
桨叶:双层45°斜桨,Φ1200mm 　 　 　
序号 设备位号 名 称 规 格 单位 数量 材 料 净重（Kg） 制造厂家
单重 总重
12 X1103A/B/C 煤浆滚筒筛 筛子形式：梯形条筛 台 3 SS 316L 江阴亚特
外形尺寸：Ф2000×2800 　 　 　
筛孔尺寸：3×20mm 　 　 　
13 X1104A/B 煤浆槽搅拌器 电机功率：75kw 电机转速：1450rpm 台 2 碳钢 5560 11120 上海斯必克
上桨叶直径2819mm,下桨叶直3251mm 　 　 搅拌桨镀碳化铬
14 X1105 研磨水槽搅拌器 电机功率：5.5kw 轴转速:50 rpm 台 1 　
桨叶:双层45°斜桨:Φ1200mm 　 　 　
15 X1107 加棒机 　 　 1 　 江阴亚特
N=11Kw 　 　 　

16 X1108 添加剂地下槽搅拌器 电机功率：7.5kw 台 1 　 扬州兄弟
桨叶:单层45°斜桨:Φ1250mm 　 　 　
17 X1110A/B/C 主轴承润滑油站 高压油泵: 台 3 　 南方润滑
额定流量：2.5L/min 　 　 　
电机功率：2.2kw 台 9 　
低压油泵： 　 　 　
额定流量：160L/min 　 　 　
电机功率：5.5kw 台 6 　
电加热器：4kw 　 　 　
18 X1111A/B/C 主减速机润滑油站 低压油泵： 台 3 　
额定流量：125L/min 　 　 　 南方润滑
电机功率：4kw 台 6 　
电加热器：4kw 　 　 　
19 X1112A/B/C 喷雾润滑油站 空压机：7.5kw 台 3 　 南方润滑

序号 设备位号 名 称 规 格 单位 数量 材 料 净重（Kg） 制造厂家
单重 总重
20 X1113A/B/C 主电机稀油站 额定流量：16L/min 　 　 　 南方润滑
电机功率：1.1kw 台 6 　
电加热器：4kw 台 9 　
21 P1101A～F 磨煤机出料槽泵 流量：Q=43～104m3/h 台 6 　 上海通用泵机设备有限公司
出口压力：P=1.0MPa（G） 　 　 　
配套电机：N=75Kw 台 6 　
介质名称：水煤浆 　 　 　
22 P1102A/B/C 添加剂泵 流量：Q=4.2m3/h 台 3 　 395 1185 杭州德帕姆泵业科技有限公司

出口压力：P=0.5MPa（G） 　 　 　
配套电机：N=5.5Kw 台 3 　
介质名称：煤浆添加剂 　 　 　
23 P1103A/B/C 煤浆给料泵 流量：Q=43～104m3/h 台 3 　 61500 184500 德国菲鲁瓦泵业有限公司
SLURRY CHARGEPUMP 出口压力：P=9.6MPa（G） 　 　 　
　 配套电机：N=400Kw 台 3 　
　 介质名称：水煤浆 　 　 　
24 P1104A/B 磨煤机给水泵 流量：Q=62～93m3/h 台 2 　 900 1800 江苏双达
扬程：H=50m 　 　 　
配套电机：N=30Kw 台 2 　
介质名称：新鲜水/灰水 　 　 　
25 P1105A/B 冲洗水泵 流量：Q=60～90m3/h 台 2 　 1512 3024 上海凯泉
扬程：H=130m 　 　 　
配套电机：N=75Kw 台 2 　
介质名称：新鲜水 　 　 　

序号 设备位号 名 称 规 格 单位 数量 材 料 净重（Kg） 制造厂家
单重 总重
26 P1106 添加剂地下槽泵 流量：Q=28m3/h 台 1 　 350 350 上海凯泉
扬程：H=25m 　 　 　
配套电机：N=4Kw 　 　 　
介质名称：添加剂 　 　 　
木质素黄酸钠 　 　 　

27 W1101A/B/C 煤称量给料机 输送能力：86t/h(湿煤） 台 3 　 3600 10800 江苏赛摩
输送带宽：800mm 　 　 　
配套电机：N=4kw 台 3 　
清扫电机：N=1.1kw 台 3 　

28 M1101A/B/C 磨煤机 Ф4000×5800 台 3 　 187500 562500 江阴亚特
外形尺寸：19060×8600×6500 　 　 　
内衬钢衬板 　 　 　
主电机： 　 　 　
N=1250Kw V=10000V 台 3 　
n=743r/min 　 　 　
慢驱电机：N=22Kw 台 3 　

29 C1101A/B 事故氮压缩机 进口温度：40℃ 台 2 　 6815 13630 四川金星
进口压力：0.35MPa(G) 　 　 　
排出气量：550Nm3/h 　 　 　
排出压力：12.1MPa(G) 　 　 　
电机功率：N=132Kw 　 　 　
介质名称：氮气 　 　 　
序号 设备位号 名 称 规 格 单位 数量 材 料 净重（Kg） 制造厂家
单重 总重
30 L1101 桥式起重机 起重量：32/5t 台 1 　 46200 46200 新乡市起重运输机械厂

大车电机：N=13Kw 台 2 　
小车电机：N=6.3Kw 台 1
