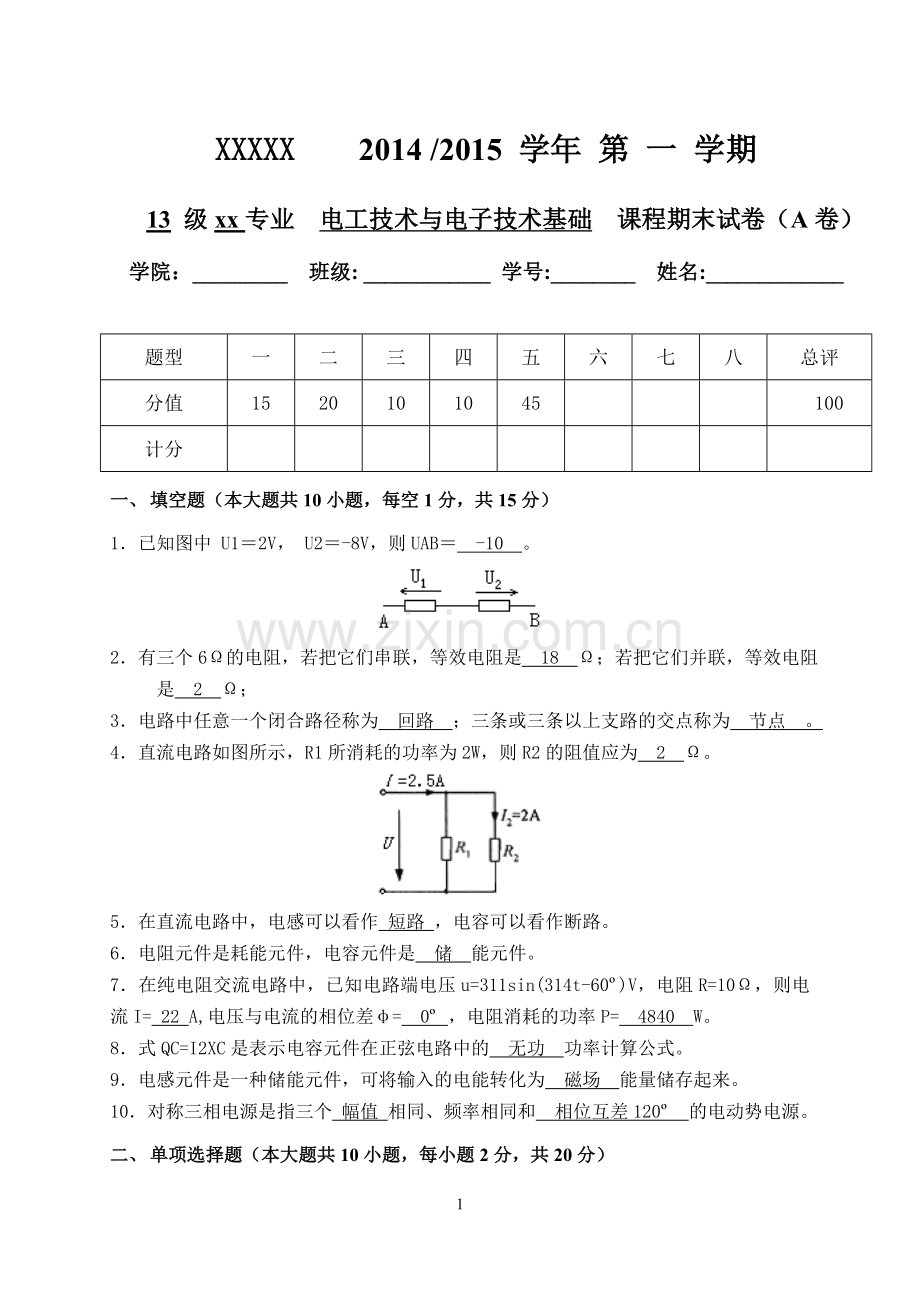

XXXXX 2014 /2015 学年 第 一 学期
13 级xx专业 电工技术与电子技术基础 课程期末试卷（A卷）
学院：_________ 班级: ____________ 学号:________ 姓名:_____________

题型
一
二
三
四
五
六
七
八
总评
分值
15　
20　
10　
10　
45　

　100
计分

一、 填空题（本大题共10小题，每空1分，共15分）
1．已知图中 U1＝2V， U2＝-8V，则UAB＝ -10 。

2．有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻是 2 Ω；
3．电路中任意一个闭合路径称为 回路 ；三条或三条以上支路的交点称为 节点 。
4．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 2 Ω。

5．在直流电路中，电感可以看作 短路 ，电容可以看作断路。
6．电阻元件是耗能元件，电容元件是 储 能元件。
7．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V，电阻R=10Ω，则电流I= 22 A,电压与电流的相位差φ= 0º ，电阻消耗的功率P= 4840 W。
8．式QC=I2XC是表示电容元件在正弦电路中的 无功 功率计算公式。
9．电感元件是一种储能元件，可将输入的电能转化为 磁场 能量储存起来。
10．对称三相电源是指三个 幅值 相同、频率相同和 相位互差120º 的电动势电源。
二、 单项选择题（本大题共10小题，每小题2分，共20分）
1．电路中两点间的电压高，则( B )。
A．两点的电位高 B．两点间的电位差大
C．两点的电位一定为正 D．两点的电位一定为负
2．下图中电流I为( A )。
A．1A B．2A C．-1A D．-2A

3．某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（ A ）。
A．50mA B．2.5mA C．250mA
4．正弦电压 的波形如图所示，则 =（ C ）。
A．-30º B. 0º C. 30º D. 150º

5．三相对称绕组在空间位置上应彼此相差（ B ）。
A．60°电角度 B．120°电角度 C．180°电角度 D．360°电角度
6．在测量电压时，电压表应（ B ）在负载两端。
A．串联 B．并联 C．任意接
7．角频率ω与频率ƒ之间的关系为（ A ）。
A．ω=2πƒ B．ω=1/ƒ C．ω=πƒ D．ω=ƒ
8．我国使用的工频交流电频率为（ B ）。
A．45Hz B．50Hz C．60Hz D．65Hz
9．正弦交流电流的频率为50Hz，有效值是1A，初相角90°，其瞬时值表达式为（ B ）。
A．i(t)=sin(314t+90°)A B．i(t)= sin(314t+90°)A
C．i(t)=cos(314t+90°)A D．i(t)= cos(314t+90°)A
10．自耦变压器不能作为安全电源变压器的原因是（ B ）。
A．公共部分电流太小； B．原副边有电的联系； C．原副边有磁的联系。
三、 判断题：（本大题共10小题，每小题1分，共10分）
1．理想电流源输出恒定的电流，其输出端电压由内电阻决定。 （错）
2．因为正弦量可以用相量来表示，所以说相量就是正弦量。 （错）
3．自耦变压器由于原副边有电的联系，故不能作为安全变压器使用。（对）
4．电阻、电流和电压都是电路中的基本物理量。 （错）
5. 正弦量的三要素是指最大值、角频率和相位。 （错）
6．负载作星形联接时，必有线电流等于相电流。 （对）
7．正弦交流电路的视在功率等于有功功率和无功功率之和。 （错）
8．变压器是依据电磁感应原理工作的。 （ 对 ）
9．电机、电器的铁心通常都是用软磁性材料制成。 （ 对 ）
10．变压器的原绕组就是高压绕组。 （ 错 ）
四、简答题：（本大题共2题，每小题5分，共10分）
1．某电容器的额定耐压值为450伏，能否把它接在交流380伏的电源上使用？为什么？
答：耐压值为450伏说明该电容器承受电压的最高限值是450伏。但交流380V是指它的有效值，最大值是380×1.414≈537V>450V，所以不能把它接在380V的交流电源上使用。
2．变压器能否改变直流电压？为什么？
答：变压器是依据互感原理工作的，直流电压下无互感作用，所以变压器不能改变直流电压。
五、计算题（本大题共5小题，共45分）
1．在下图电路中，已知E1=130V，E2=117V，R1=1Ω，R2=0.6Ω，R3=24Ω，用支路电流法求I3的值。（10分）

解：（1）支路电流法：
列方程： 带入数据：
解方程，得：I3 =5A
2．在下图电路中，已知E1=54V，E2=18V，R1=3Ω，R2=4Ω，R3=6Ω，用叠加原理求I3的值。（10分）

解：U1单独作用： = 4A
U2单独作用： = -1A
= 4-1 = 3A
3．已知某正弦交流电路，外加电压 ，流经的电流为 ，要求：
（1）计算电压有效值U、电流有效值。
（2）说明u与i的相位关系如何？（8分）
解：（1）U= =220V I= =0.409A
（2）u超前i 75º
4．一个线圈的电阻R=250Ω，电感L=1.2H，线圈与C=10μF的电容器相串联，外加电压=220 Sin314tV；求：
(1)电路中的电流I，电压UR、UL、Uc;
(2)电路总的有功功率P、视在功率S。（10分）
解：(1)

(2)

5．变压器的原边800匝，原边电压200V，副边接一电阻，其副边电压为40V，电流8A，求原边电流及副边匝数。（7分）
解： （匝）
（A）
