IQC检验项目及工作范围
一. 阻容件
1. 电阻的检测
所有电阻无论是表贴直插的都应先与购料单或出库单及Bom核对好型号。
表贴类：首先检查物料是否正确，区分1%与5%，其次检查没有混料情况，除成盘的电阻不用检查外，散装盘起来的都要拆开仔细核对表贴电阻都用国巨品牌，看看是否是同一种物料，核对无误后再用万用表测量（抽检5%）
直插类：检查电阻俩边是否有露金属现象，在观察掉色环现象，是否严重；如果上述任何一种情况比较严重就要进行批退（退给相应的采购人员），外观检测合格后方可用万用表测量其阻值是否合格。
另注明：D269直插电阻掉色环比D083电阻要严重，D086电阻一般没什么问题，电阻着重检测外观，功能一般没问题。D269直托电阻外观应全检。
2. 电容的检测：
所有电容先检查型号.大小。封装是否与购料单及BOM一致。
表贴类：先检查封装大小，普通电容用万用表检测其值是否与标称值一致；钽电容需看其本体标注是否与购料单及BOM一致，在用万用表测量其容值（抽检5%；误差范围，K代表10%，M代表20%）钽电容：A-10V,C-16V,D-20V,E-25V,V-35V,T-50V.铝电解也要先检查尺寸大小，再看本体标注，测值方法类同于钽电容。
直插类：CBB电容，D083的CBB电容是棕红色的，抽检就行，有一种大电容475J100需要全检，功能抽检就行。
针对D269中的CBB电容有一种是特殊要求的；63V10.4UF其中带J与带K都可以用，但是必须把他的值控制在0.446-0.493UF之间，超出这个范围的都不能用（功能全检）。误差：J代表5%，K代表10%。
MKP电容：D269的105J100外观全检，有标识不清的，功能全检。钽电容，独石电容：外观全采用抽检方式。
电解电容：外观检测的时候主要看上下是否有起皮现象
需主要的是D083中大电解。50V/1000UF,50V/2200UF外观都应全检，发现有起皮现象一定要挑出来退换，功能无法检测。
D269与D083中50V/470UF品牌不一样，D269与D086用同一品牌（红宝石）D083与D043用同一品牌（三和），二者不能混用，除此型号之外，D269与D083其余电解都用联盛品牌。
其他类型的电容外观与功能均采用抽检方式，可用晶体管测的耐压仪测试它。
3. LED指示灯的检测
常用的φ3灯有红，黄，绿三种，这种灯的外观和功能均采用抽检方式，用电池分别对应好灯的正负极，观察它发光是否正常。（注意黄灯的耐压值比红灯和绿灯都小，很容易烧坏，所以可以适当减少抽检比例）D086的Φ3灯与Φ5灯外观和功能均采用抽检方式。
注D083中的平头灯，有俩中型号7×2×5,7×2×8（这俩种灯都要按样品对比号型号尺寸）
D162的双色灯用电池抽检即可。
表贴灯的测量：与购料单对比确认物料型号。用万用表的二极管档位，然后分别对应接好正负极，检查是否与BOM表显示的颜色一致。
4. 二极管，三极管的检测

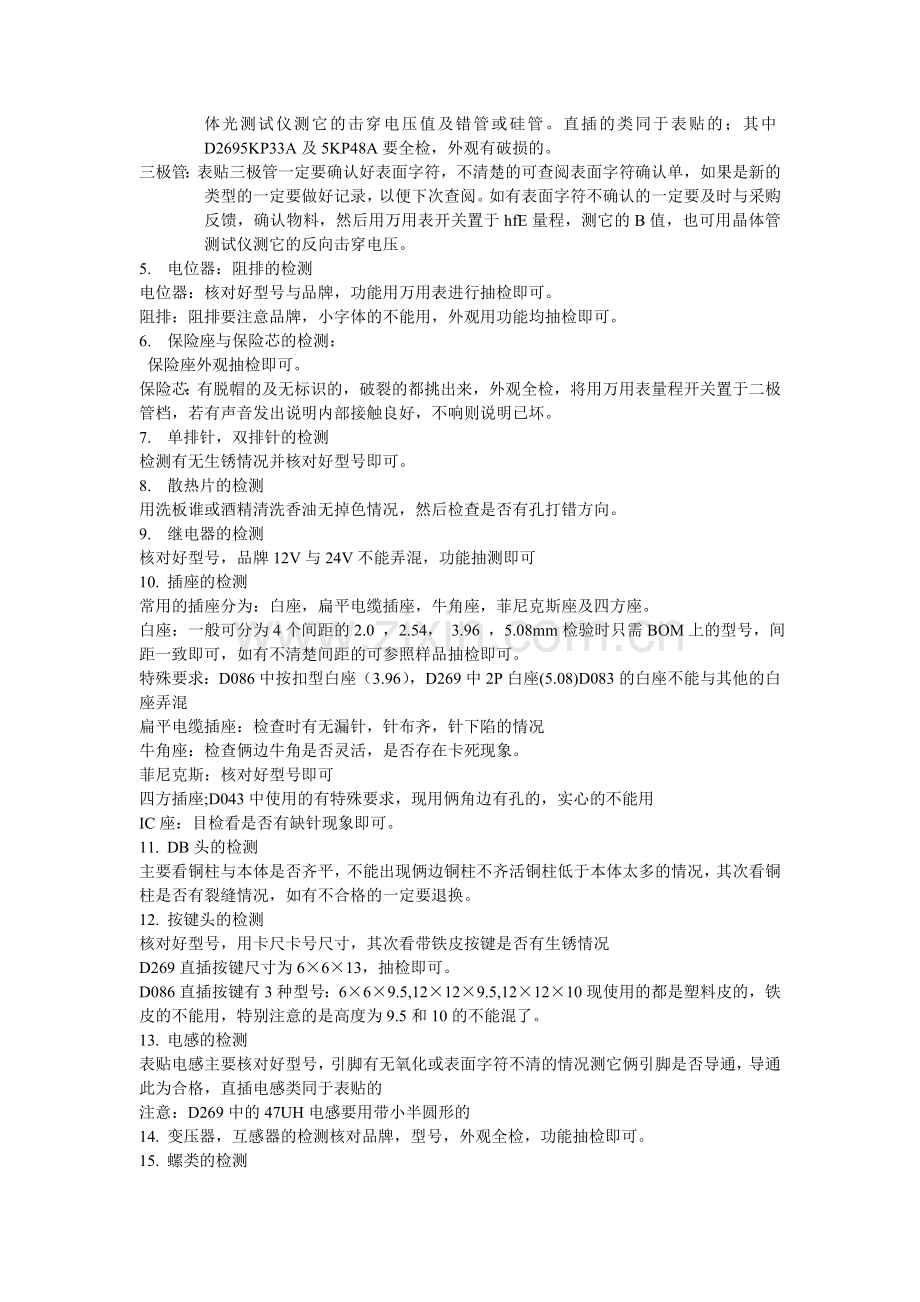

二极管：表贴的要核对好型号及表面字符，完后用万用表测它的导通管压值，如有需要的晶体光测试仪测它的击穿电压值及错管或硅管。直插的类同于表贴的；其中D2695KP33A及5KP48A要全检，外观有破损的。
三极管：表贴三极管一定要确认好表面字符，不清楚的可查阅表面字符确认单，如果是新的类型的一定要做好记录，以便下次查阅。如有表面字符不确认的一定要及时与采购反馈，确认物料，然后用万用表开关置于hfE量程，测它的B值，也可用晶体管测试仪测它的反向击穿电压。
5. 电位器：阻排的检测
电位器：核对好型号与品牌，功能用万用表进行抽检即可。
阻排：阻排要注意品牌，小字体的不能用，外观用功能均抽检即可。
6. 保险座与保险芯的检测：
保险座外观抽检即可。
保险芯：有脱帽的及无标识的，破裂的都挑出来，外观全检，将用万用表量程开关置于二极管档，若有声音发出说明内部接触良好，不响则说明已坏。
7. 单排针，双排针的检测
检测有无生锈情况并核对好型号即可。
8. 散热片的检测
用洗板谁或酒精清洗香油无掉色情况，然后检查是否有孔打错方向。
9. 继电器的检测
核对好型号，品牌12V与24V不能弄混，功能抽测即可
10. 插座的检测
常用的插座分为：白座，扁平电缆插座，牛角座，菲尼克斯座及四方座。
白座：一般可分为4个间距的2.0 ，2.54， 3.96 ，5.08mm检验时只需BOM上的型号，间距一致即可，如有不清楚间距的可参照样品抽检即可。
特殊要求：D086中按扣型白座（3.96），D269中2P白座(5.08)D083的白座不能与其他的白座弄混
扁平电缆插座：检查时有无漏针，针布齐，针下陷的情况
牛角座：检查俩边牛角是否灵活，是否存在卡死现象。
菲尼克斯：核对好型号即可
四方插座;D043中使用的有特殊要求，现用俩角边有孔的，实心的不能用
IC座：目检看是否有缺针现象即可。
11. DB头的检测
主要看铜柱与本体是否齐平，不能出现俩边铜柱不齐活铜柱低于本体太多的情况，其次看铜柱是否有裂缝情况，如有不合格的一定要退换。
12. 按键头的检测
核对好型号，用卡尺卡号尺寸，其次看带铁皮按键是否有生锈情况
D269直插按键尺寸为6×6×13，抽检即可。
D086直插按键有3种型号：6×6×9.5,12×12×9.5,12×12×10现使用的都是塑料皮的，铁皮的不能用，特别注意的是高度为9.5和10的不能混了。
13. 电感的检测
表贴电感主要核对好型号，引脚有无氧化或表面字符不清的情况测它俩引脚是否导通，导通此为合格，直插电感类同于表贴的
注意：D269中的47UH电感要用带小半圆形的
14. 变压器，互感器的检测核对品牌，型号，外观全检，功能抽检即可。
15. 螺类的检测
注意螺钉的尺寸及是否表面有裂纹，生锈情况，如有不能用药及时退换
16. 整流厷的检测
D083与D269中的2W08要注意，有脱帽的情况，且字体易搽，来料时应先拿到洗版房清洗几个，若不掉字可用，若掉字不可用，抽检即可。
17. 拨码开关与测试点的检测
拨码开关：当拨码开关打到NO档时，线路全接通，将万用表的开关量程置于二极管档，可以发出声音，当打到DIP档时，线路不通测试点目检抽检即可。
18. 数码管的检测
首先核对好型号，检查有无漏膜或缺角情况。（抽检）
D086中的小数码管LG5011BSR可以用工装测试
将数码管依次摆放在工装上，接好电源，将插座接到单排针上，数码管应全亮（显示红色）若有缺失，首先检查是否接触不良，若无接触不良，说明数码管已坏。
注意：插座的正负极不能接反。
19. 芯片的检测
表贴芯片主要就是核对型号及品牌，确认好表面字符，不一致的要及时反馈
表贴芯片的特殊类型：82C55,34151
82C55的检测：将82C55放置工装卡好，注意芯片方向，在按下相应的按钮，如果灯亮则为合格，除此之外则不合格。
34151的检测：将万用表拨至电阻档20K位置上，分别测量第3引脚和第6引脚间的阻值，阻值在13K-17K之间为合格品，52C55外观及功能都要全检。
34151先测100支看看合格率，若其中有不合格的应扩大抽检比例。
直插芯片业要确认好型号品牌及表面字符。
直插芯片的特殊类型：TLP521-4,MOC3061
TLP521-4的检测：将芯片方入工装中卡好。按下相应的按钮，灯亮则为合格，除外不合格。
MOC3061的检测：将芯片放入相应的工装中，打开电源，按下键，只要电机转即可。
20. 电源模块的检测：
重点检查白座裹黑胶处完不完整，有无铭牌标识，接线柱位置有无颠倒。
功能采用工装进行检测，将模块放置于工装上固定位置，连接号所有装置，打开电源，慢慢旋转电位器，注意电压表的显示值在0-5V之间，同时观察灯泡的亮度
① 若刚打开电源，电压显示为5V，且灯泡不亮，则慢慢旋转电位器，将电压调至3.3V左右时，灯泡才出现微亮，再将电压继续调小；在3.3V-0V之间，选择一个电压稳定下来，观察灯泡是否闪亮，若闪动频率大，则不合格；若稳定则继续调小直至0V，此时灯泡会随着电压变小儿逐渐变亮，到0V时灯泡打到最亮，此为合格，完后拔掉电源，拆下电源模块。
② 若刚打开电源，电压显示为0V且灯泡亮，则慢慢旋转电位器，将电压调大灾0V-3.3V之间稳定一个电压值，观察灯泡是否闪亮，闪动频率大则不合格，若稳定则继续调电位器至电压显示为3.3V左右时，灯泡灭，在调动过程中，灯泡亮度会随电压变大而逐渐变暗直至灭掉，接着讲电压调至5V此为合格，然后拔掉电源，拆下电源模块。
③ 千万注意在通电过程中不能接触模块（模块带电），只要拔掉电源后才能接触模块，功能全检。
21. 稳压块7805BT，7815的检测
7805BT的检测：将7805BT放置到工装中，将电压调至24V，打开电源输出电流为0.03A输出电压为4.9-5.1V时，此为合格
7815的检测：将7815放置工装中，将电压调为24V打开电源，输出电流为0.03A，输出电压为14.9-15.1V时，此为合格。
22. PCB的检测
先查看板子的厚度，经常做的板子只有D083的灯丝板和电源板厚度为2.0mm，其余板子厚度为1.6mm
PCB板容易出现的问题：板变厚度不一致（未切割好），无焊盘（只露铜）焊盘偏离或不饱满，线路断开未接通，有的通孔未打开。有单排针的PCB板要用单排针试一下，防止孔小的情况出现
23. D269外壳的检测
主要检测外观无划伤严重的情况即可
所有物料检测完后，将合格品交给库房，不合格品应标好数量及原因退还给相应的采购人员，并填好入库检验统计单，按月整理完毕后装订在一起放好，留作记录。
