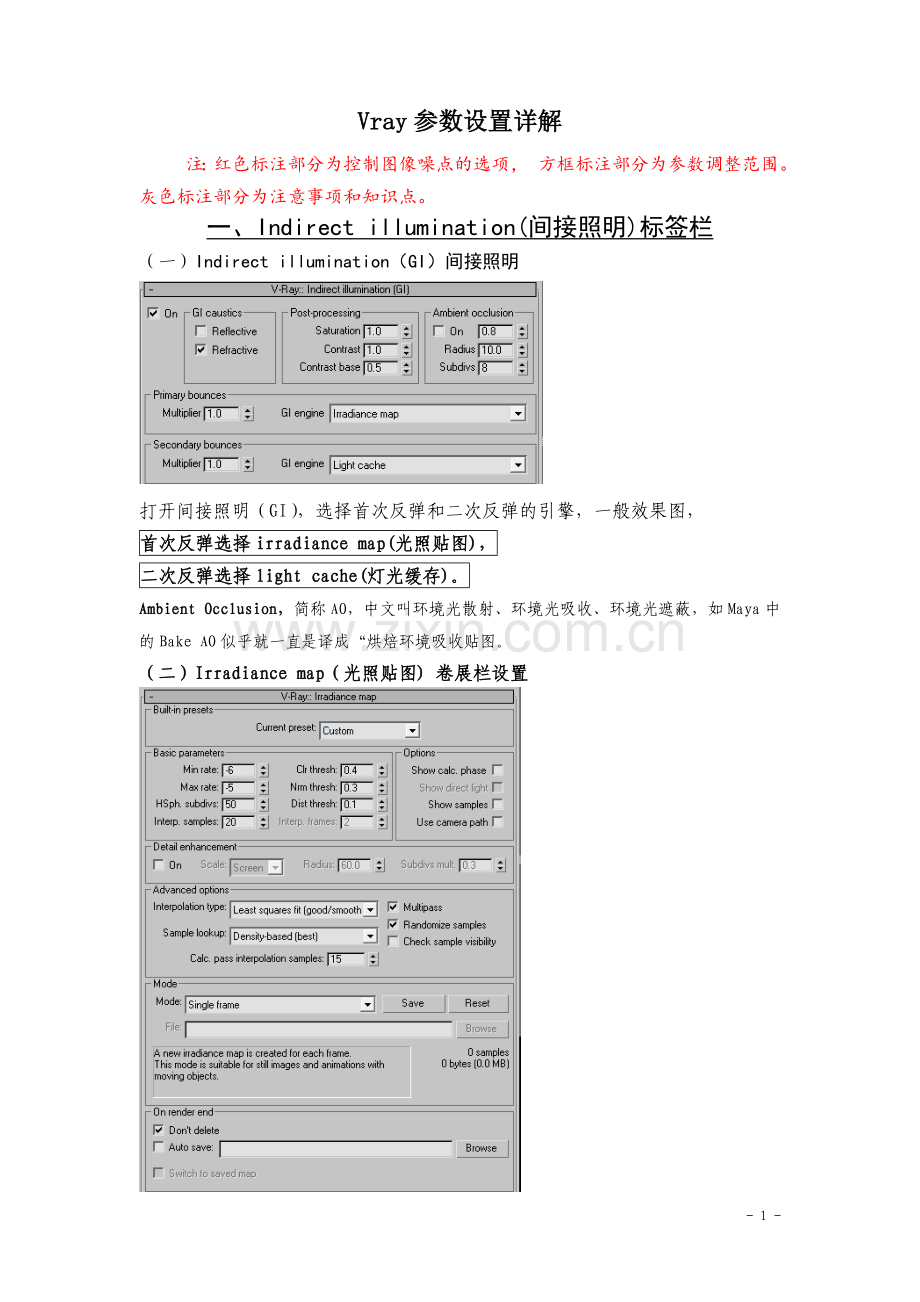

Vray参数设置详解
注：红色标注部分为控制图像噪点的选项， 方框标注部分为参数调整范围。
灰色标注部分为注意事项和知识点。
一、Indirect illumination(间接照明)标签栏
（一）Indirect illumination（GI）间接照明

打开间接照明（GI），选择首次反弹和二次反弹的引擎，一般效果图，
首次反弹选择irradiance map(光照贴图)，
二次反弹选择light cache(灯光缓存)。
Ambient Occlusion，简称AO，中文叫环境光散射、环境光吸收、环境光遮蔽，如Maya中的Bake AO似乎就一直是译成“烘焙环境吸收贴图。
（二）Irradiance map（光照贴图) 卷展栏设置

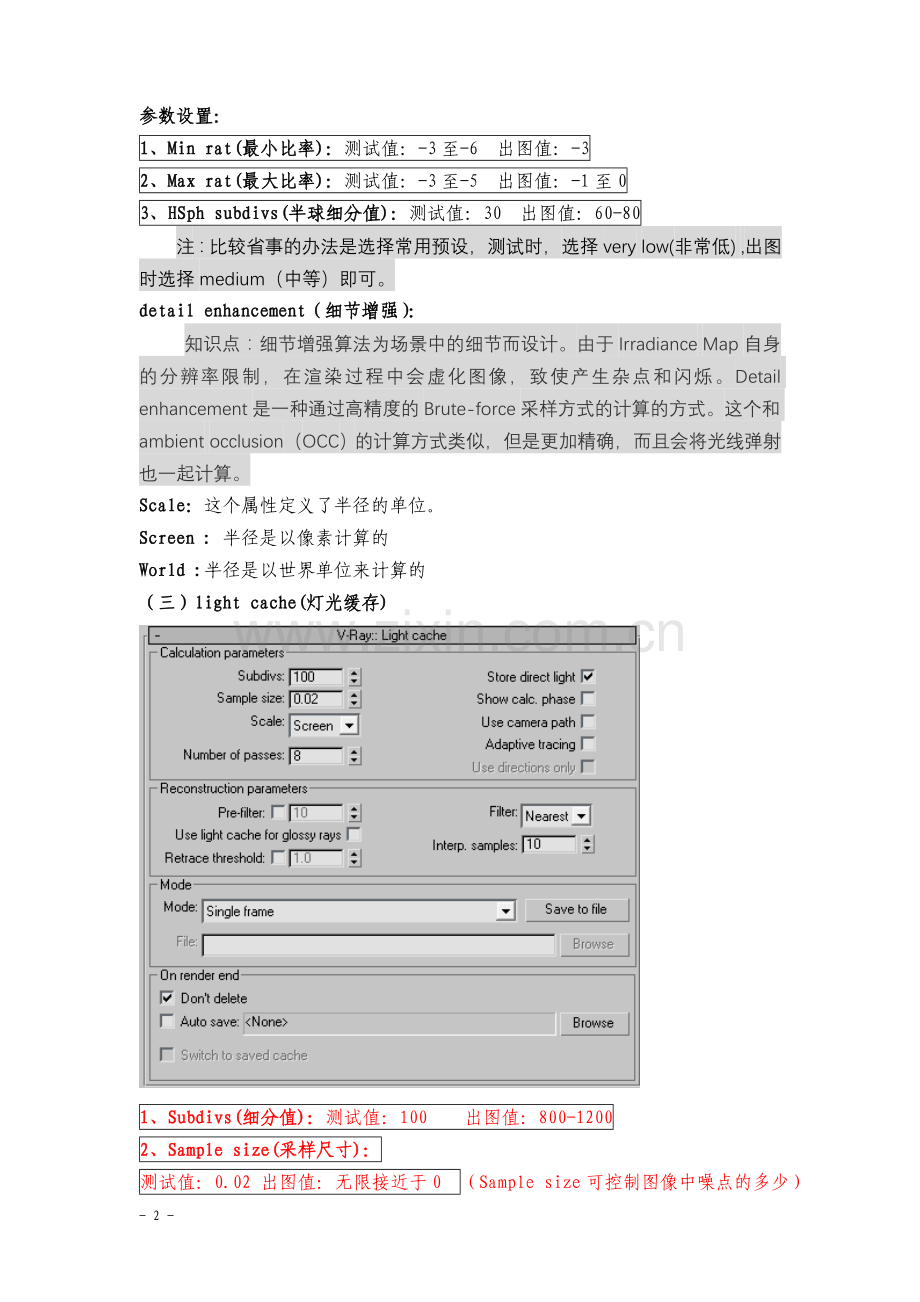

参数设置：
1、Min rat(最小比率)：测试值：-3至-6 出图值：-3
2、Max rat(最大比率)：测试值：-3至-5 出图值：-1至0
3、HSph subdivs(半球细分值)：测试值：30 出图值：60-80
注：比较省事的办法是选择常用预设，测试时，选择very low(非常低) ,出图时选择medium（中等）即可。
detail enhancement（细节增强）：
知识点：细节增强算法为场景中的细节而设计。由于Irradiance Map自身的分辨率限制，在渲染过程中会虚化图像，致使产生杂点和闪烁。Detail enhancement是一种通过高精度的Brute-force采样方式的计算的方式。这个和ambient occlusion（OCC）的计算方式类似，但是更加精确，而且会将光线弹射也一起计算。
Scale：这个属性定义了半径的单位。
Screen : 半径是以像素计算的
World :半径是以世界单位来计算的
（三）light cache(灯光缓存)

1、Subdivs(细分值)：测试值：100 出图值：800-1200
2、Sample size(采样尺寸)：
测试值：0.02 出图值：无限接近于0 （Sample size可控制图像中噪点的多少）
二、 V-RAY标签栏
（一）frame buffer帧缓存

1、enable built-in frame buffer(创建内置帧缓存窗口)
关闭common公共参数标签栏下max默认帧缓存窗口Rendered frame window,打开frame buffer下的enable built-in frame buffer(创建内置帧缓存窗口)。
2、Render to memory frame:把图像渲染到内存中
以便渲染完毕后进行观察，但也可以不选这一项，而是直接把渲染的图像存储为一个文件(v-ray raw image file)
3、show last VFB:显示最近一次渲染的图像。
4、out resolution:输出分辨率
Get resolution from max：使用max系统的分辨率。
常用技巧：无论是否取消了max帧缓存的显示，但是在内存中还是进行了max内置帧缓存图像的储存，所以，为了最大程度节省内存，一般情况下，要把common公共参数下的max公用设置分辨率的宽、高值设最小值1，并在frame buffer卷展栏下设置图像分辨率。
5、split render channels分离渲染通道
Save separate render channels:保存为单独是渲染通道。

（二）image sampler/Antialiasing(图像采样器/抗锯齿)

1、image sampler（图像采样器）类型选择：
参数解释：
（1）Fixed:固定
（2）Adaptive DMC: 自适应DMC（确定性蒙特卡罗，适用于场景细节多、复杂、有模糊反射、景深等元素的复杂场景）
（3）Adaptive subdivition:自适应细分（*效果图常用*根据场景中的明暗进行采样，适用于场景比较清晰，没有模糊、景深的情况）
注：自适应DMC 抗锯齿比较好，其次是自适应细分。 渲染时间：自适应dmc>自适应细分>固定，时间大约相差了3倍左右，图像质量与渲染时间成正比。
2、Antialiasing Filler(抗锯齿过滤器)的选择：
参数解释（常用）：
（1）Mitchell Netravali：米切尔过滤器（使边缘更加模糊）
（2）Catmull rom:卡特姆过滤器（使边缘更加锐利）
测试值：选择fixed固定采样器，关掉过滤器，细分为1；
出图值：选择Adaptive DMC或 adaptive subdivition采样器，过滤器选择Mitchell Netravali（模糊边缘）或Catmull rom（锐利边缘）。
出图时，经常选择Catmull rom（锐利边缘）。
（三）Adaptive DMC image sampler/ Adaptive subdivition image sampler。

以上卷展栏出现哪一个，取决于抗锯齿采样器的选择类型。
（1）Min subdivs:最小细分 （2）Max subdivs:最大细分。
（3）Clr thresh:颜色阈值
（三）Environment(环境)

1、GI Environment skylight override(天光替代)
大气将太阳光反射下来的重新照明，是一种间接照明。
前提是打开间接照明，Indirect illumination（GI）
在半开放、有室外环境参与的情况下需要开启天光，在封闭和夜景环境下不需要开启天光。
还可以使用 HDRI贴图，拖拽到材质浏览器窗口，指定一张HDRI贴图，加大整体倍增值（overall multiplier）,即可用HDRI贴图照亮场景，此时Environment面板上的天光替代倍增值就失效了。
2、Reflection/refraction Environment ove rride
反射、折射环境替代
3、Rrefraction Environment override
折射环境替代
（四）Global swiches（全局开关）

常用参数：
1、Override（替代材质）：测试场景布光分析时需要用到。
2、Override exclude(替代材质排除):指定场景中某个物体不使用替代材质，使用自身材质，将期排除。
3、Glossy effect:使用一种非光滑的效果进行渲染，测试时能够加快渲染速度。
4、Rflection/refrection:反射/折射开关，
5、Max depth:最大反射次数。
6、Don’t render final image（不渲染最终图像），在用低分辨率跑光子图的时候，不渲染图像，只计算光子图。
7、Default light:是否关闭系统默认灯光。
8、secondary rays bias:二次光线偏移。有时图像上会有一些处理不了的黑斑，调节这个参数，有时就能消除。另外，渲染纹理烘焙贴图时此参数有用。
9、compatibility:兼容适配老版本的vary算法。
10、use 3ds max photometric scale:使用3ds max光度学比例。
（五）color mapping （颜色贴图）

曝光类型选择：
1、Linear multiply（线性倍增曝光）：图像比较亮丽，但有光源的地方容易曝光。
2、Exponential（指数曝光）：画面不会有曝光，但画面的饱和度、明暗关系会差一些。
3、HSV Exponential(HSV指数曝光):能控制颜色的饱和度。
4、intensity Exponential（亮度指数曝光）：保持图像亮度不变。
5、Gamma correction(伽马校正曝光):自动对Gamma值进行校正，就像photoshop里的自动伽马值。
6、intensity Gamma（亮度伽马曝光）：除了对Gamma值进行校正，还能修正图像中的灯光亮度。
7、Reinhard（莱因哈德曝光）：即混合曝光。把Linear multiply（线性倍增曝光）、Exponential（指数曝光）进行混合使用，可以发挥这两种常用曝光方式的优点，即使画面亮丽，又使画面比较平和。最常用这个选择。
参数解释：
——选择Linear multiply/ Exponential时：
dark multiplier:暗部倍增
Bright multiplier:亮部倍增
——选择Reinhard 时：
multiplier ：倍增
burn value： 混合值
混合值的值为1是，为线性曝光，值为0时为指数曝光。
Affect background影响背景：使当前的曝光方式影响到背景。
Clamp output限制输出： 勾选时，场景中使用的HDRI背景贴图不受控制，不勾选时，可以控制场景中使用的HDRI背景贴图，室内图一般不会用到。
三、Setting(设置) 标签栏
（一）DMC sampler(DMC采样)

知识点1：蒙特卡罗的基本思想是什么？
蒙特卡罗的基本思想：当所求解问题是某种随机事件出现的概率，或者是某个随机变量的期望值时，通过某种“实验”的方法，以这种事件出现的频率估计这一随机事件的概率，或者得到这个随机变量的某些数字特征，并将其作为问题的解。
知识点2：QMC和DMC的区别是什么？
名词解释：QMC 准蒙特卡罗；DMC：确定性蒙特卡罗
QMC准蒙特卡罗：是蒙特卡罗算法的一个变种，它的取样范围比纯蒙特卡罗算法要小，所以计算会更快，但是在渲染动画时会有闪烁和噪点出现。
DMC确定性蒙特卡罗：是QMC的改良版，“确定性”的意思是指，根据某种规则，每次采样都根据一个确定的采样数据序列，也就是每次采样时都有一个确定的值，所以叫确定性蒙特卡罗。DMC带来的最大变化就是，渲染动画时，减少了阴影的闪烁和噪点的出现，DMC在采样的范围上也包括了QMC。
知识点3：DMC 的“早期性中止”特性是什么意思？
早期性中止：在渲染一张图像时，最开始使用较低的采样值大块地进行渲染，如果没有达到预期的效果，就会继续进行更加细致的采样，直到达到预期的效果，就会停止采样，而不是无限制的一直采样下去，这种性质就叫做早期性中止。
参数设置：
1、Adaptive amount:自适应数量
含义：值为0时不使用早期性中止，采样时间会很长、很慢；
值越大，渲染时间越快。
2、Noise threshold（噪点极限值）：控制图像的模糊程度和噪点；它决定了Vray在执行早期性终止技术之前，对场景进行评估的准确性，较小的数值有较高的准确性，噪点越少，较大的数值有较低的准确性，噪点越多。
3、Min sample（最小采样）:在早期性中止之前，最少需要采样的数量，值越大，速度越慢，效果越好。
4、Global subdivs multiplier(全局细分倍增)
除了有设置的参数外，其他关于模糊的参数都受这个参数的控制，如景深、面积阴影、平滑折射等。它控制的是Vray全部的细分的倍增值，他会对之前第三点里的所以细分值全部倍增，所以要谨慎使用！！
5、Time independent(时间独立)：用于处理动画时所有，即帧到帧的采样是一样的。
测试值：默认即可。
出图值：Adaptive amount: (0.85-0.5) Noise threshold: (0.02-0.002)
Min sample: (8-20)
（二）system(系统)

1、Raycaster params光线投射参数组：
涉及到一个比较复杂的算法：BSP，二元空间划分数。
知识点1：BSP（二元空间划分数）的解释
BSP（二元空间划分数）：一个有光线的场景中，光线打到物体身上后产生了物体的轮廓，有时一个场景的面娄会很大，Vray采用了BSP算法，通过分级的形式进行划分，先找到一个大的块，再对大的块进行划分，这里比喻成一棵树，树下面有枝、枝下面有叶，这种算法可以方便的实现对树、枝、叶的各个节点进行整体控制，也可以对每一个叶的最末端进行具体控制。弄懂了这个算法的原理，就很好理解下面参数的意义了。
（1）Max tree depth（最大树深度）：控制最大分多少层
（2）min leaf size(最小叶节点尺寸)：
（3）face/level coef（叶节点中三角面的数量）
（4）dynamic memory limit（动态内存极限）
（5）Default geometry(光线投射引擎)
知识点2：Vray动态内存极限(Dynamic memorylimit)的解释
 随着现在计算机硬件的不断更新，CG行业对视觉的要求也越来越高，以前做建筑效果图的基本都是在max里渲染一下主体建筑之类的，然后后期基本都交给了Photoshop，随着现在硬件的提高，建筑效果图也越来越向全模渲染方向发展，这就要求配景和人物、车辆之类的都必须在前期渲染的时候就要渲染出来，尤其是对做建筑动画来说，前期的树木、人物、车辆等配景只有先在场景里布置好，虽然可以用代理，但是动不动几百万个面的场景也很常见，所以现在作图用64位系统也成为一种趋势，因为能够更好的发挥大内存的优势，拿Vray来说，系统设置面板里的“动态内存极限(Dynamic memory limit)”这个选项就可以较好的派上用场了，以前对于32位系统，基本保持默认的400就够了，如果用64位系统，而且物理内存比较大的话就可以把这个值调大一些，这样有利于渲染速度的提高，但是这个值具体要设置多少才合理，市面上关于这方面的讲解基本都比较简单，比如“动态内存限制：用来限制Vray渲染时的内存使用量。”深入的讲解很难找到，百度搜遍了都没找到合适的解释，今天Google了一下，总算找到了比较独到的讲解，看来还是Google比较靠谱。。。下面就是关于Vray动态内存极限(Dynamic memory limit)的最终解释：
    在Vray运行中，几何物件载入与载出取决于场景的哪个部份被渲染，Vray的动态光线投射器(dynamic raycaster)能提取的总内存(总记忆体)量由"Dynamic memory limit" (动态内存限制)这个参数所控制。
"Dynamic memory limit" (动态内存限制)指的是对动态光线投射器所使用的总内存量的限制，用于动态的生成几何体。这里所说的总内存指的是你电脑上实际所安装的内存(记忆体,RAM)量，要注意的是内存共用区(memory pool)是由各个渲染线程所共享的。因而，如果需要过于频繁的载入与载出几何体，各线程必然会相互等待对方，渲染性能就会受到影响。
    Vray对"Dynamic memory limit"的内定值是400，它的单位是Mb，因此400就表示是400Mb。假如你的电脑作业系统是64-bit，运行64-bit版本的应用程序就不会受到4Gb内存量的制约。假如你的电脑上安装了8GB的主内存，那么它们都能给这个应用程序用上，当然你可以把"Dynamic memory limit"设得高一些，藉此提升Vray渲染的性能。有一个说法，不要超过总内存量的一半，也就是说主内存有8Gb，这个"Dynamic memory limit"设置成4000Mb (将近4Gb)比较适当。假如你的电脑上没有这么多主内存，或者你安装的是32-bit作业系统，实际上容许Vray使用的最大总内存量就只有2Gb，那么还是老实一点，就使用内定的400Mb吧！终究"Dynamic memory limit"只对动态生成几何体有用处，整个渲染过程中还有许多其它的部份都需要使用到内存空间。因而，别贪心，设置得太高反而会使Vray的渲染性能下降。
下面是对64-bit版本并装有8Gb主内存电脑运行Vray的一部份设置建议：
"max tree depth"设置为80
"min leaf size"设置为0
"face level coefficient"设置为1
"Dynamic memory limit"设置为4000
2、render region division渲染区域划分
对于分布式渲染（网络渲染）是非常重要的。
Region sequence:渲染顺序：如果场景中有很多复杂物体，使用三角形 序列，可以加快渲染速度。
3、frame stamp帧水印，在渲染的图像下方显示渲染信息，可自定义。
4、distributed rendering:分布式渲染开关
5、vray log(Vray日志文件)：Vray渲染日志信息窗口的开关。
6、miscellaneous options其他参数:
（1）Max-compatible shadecontext:保持max的兼容性
（2）check for missing files:检查丢失文件
（3）optimized atmospheric evaluation:最优化大气评估
前面有一个大气效果，但是后面的明暗还是先计算的，勾选此项，先计算大气效果，如果大气很密，可以影响到后面的明暗。
（4）low thread priority：低线程优先
渲染Vray的时候，如果想做其他事情，可以勾选此项虽然渲染慢一些，但是电脑不会特别卡。
（三）Default displacement（默认置换）

当场景中有置换材质，却没有指定置换修改器，那么这个物体的置换效果就要通过Default displacement进行控制。一般该项所有值都可以保持默认即可。
置换算法是一个V三角算法。
1、override:使用Vray的V三角算法进行置换渲染，不勾选，就使用Max标准的置换渲染。
2、edge length:V三角形的边长，值越小，V三角数量越多，置换效果越好，渲染时间越慢。单位为pixes(像素)
3、View-dependent:使V三角形的像素比产生关系。如边长为1，即图像上一个像素就代表一个V三角的边长。
4、max subdivs:最大细分数，这个值是平方数，值越大，效果越好，
一个正常的网格可以分成2562（256×26）个V三角。
5、Amount数量:表现置换效果的强烈程度。
6、relative to box:置换的数量是从边界盒开始的，稍微提高一下速度。
7、Tight bounds:密封边界，置换的时候使用最精确的模型体积进行计算。勾选后，会对置换进行预采样，渲染速度会提高一些，不勾选，就不会进行预采样，渲染时间会增长一点。
