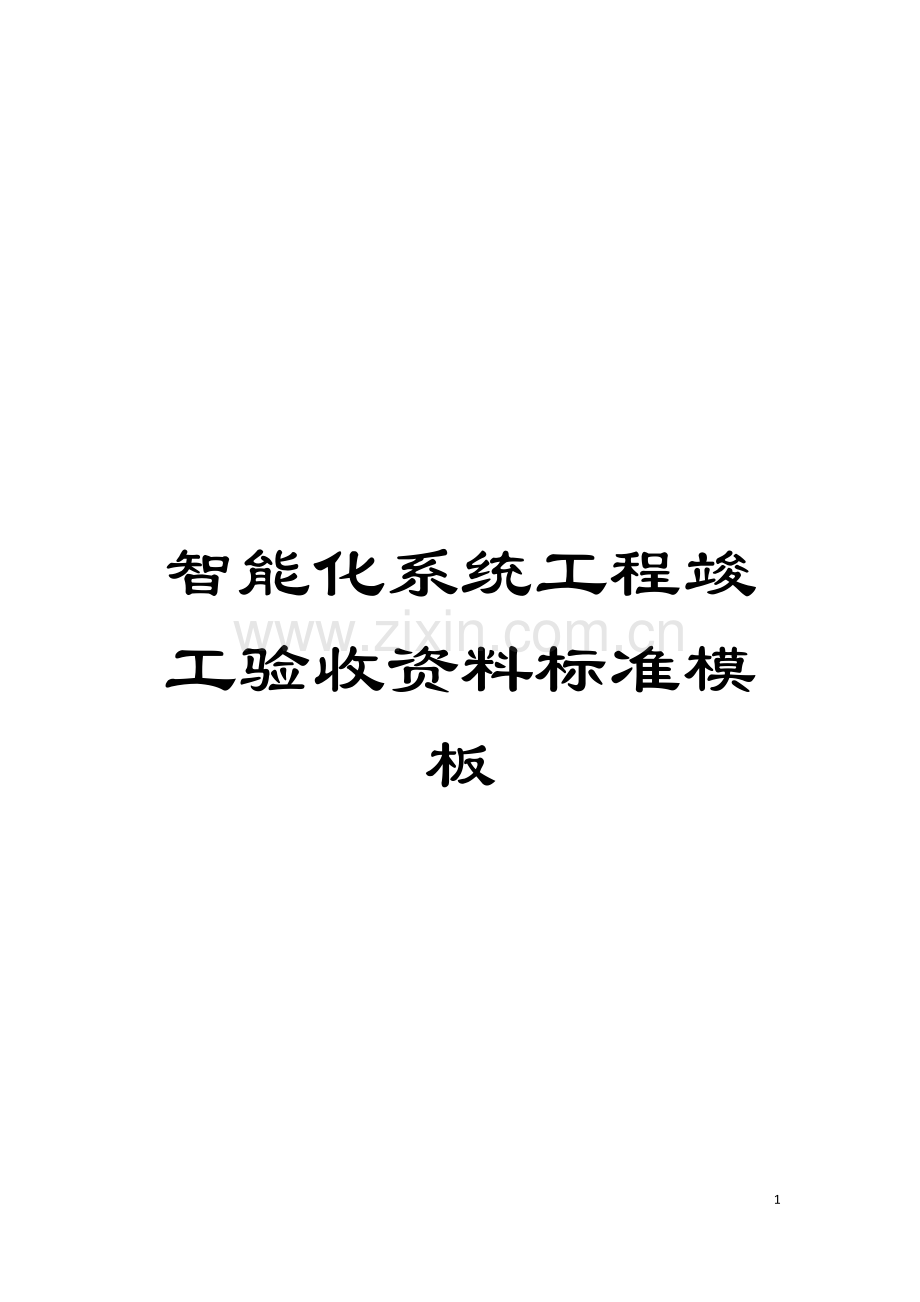

智能化系统工程竣工验收资料标准模板

47

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

工程编号:

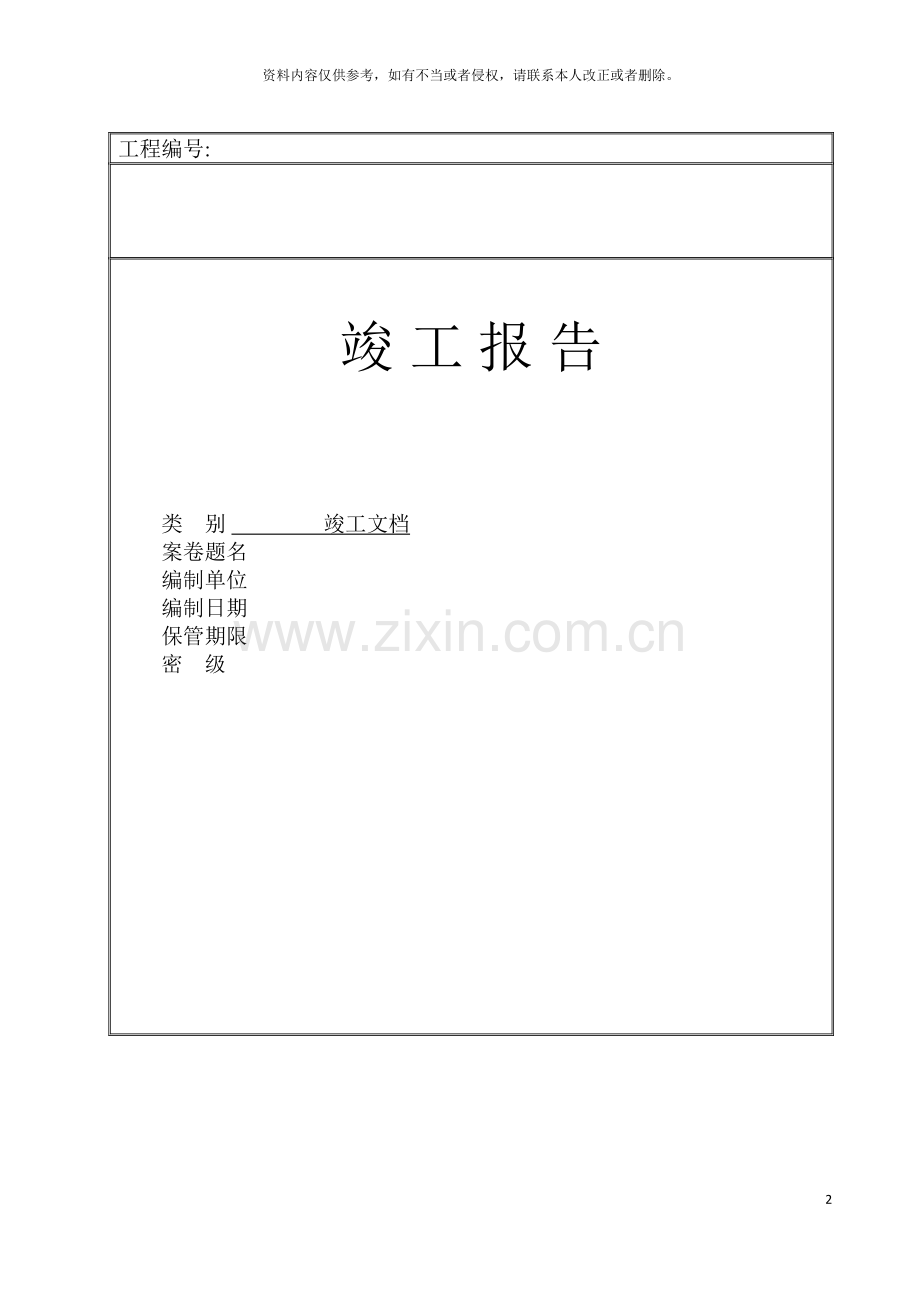

竣 工 报 告

类 别 竣工文档
案卷题名
编制单位
编制日期
保管期限
密 级

文 件 目 录
工程名称:
序号

文件标题名称
页数
备注
一
交工技术文件
工程说明
1

开工报告
1

施工组织设计方案报审表
1

开工令
1

材料进场记录表
1

设备进场记录表
1

设计变更报告
1

工程临时延期申请表
1

工程最终延期审批表
1

隐蔽工程报验申请表
1

工程材料报审表( 附材料数量清单及厂家提供证明文件)
31

工程材料报审表( 附材料数量清单及厂家提供证明文件)
5

以安装工程量总表
1

重大工程质量事故报告
1

工程交接书( 一)
1

工程交接书( 二)
1

工程竣工初验报告
1

工程验收终验报告
1

工程验收证明书
1

二
验收技术文件
以安装设备清单
1

设备安装工艺检查情况表
1

综合布线系统线缆穿布检查记录表
1

信息点抽检电气测试验收记录表
2

综合布线光纤抽检测试验收记录表
1

电教平台信号线测试记录表
1

综合布线系统机柜安装检查记录表
1

三
施工管理
项目联系人列表
1

管理结构
1

施工进度表
1

四
竣工图纸
综合布线信息点布放图
5

综合布线桥架走向图
4

系统图
1

标准课室平面布线图
1

标准课室天花布线图
1

标准课室立面布线图
1

综合布线办公室信息点布放图
10

综合布线信息点排序图
5

楼层配线架标识图
1

交工技术文件

密级:
建设项目名称 :
单项工程名称 : 综合布线工程

建 设 单 位 :
施 工 单 位 :
监 理 单 位 :

年 月 日

交 工 技 术 文 件 目 录

序号
文件名称
制作单位
制作日期
页数
1
工程说明

2
开工报告

3
施工组织设计方案报审表

4
开工令

5
材料进场记录表

6
设备进场记录表

7
设计变更报告

8
工程临时延期申请表

9
工程最终延期审批表

10
隐蔽工程报验申请表

11
工程材料报审表( 附材料数量清单及厂家提供证明文件)

12
工程材料报审表( 附材料数量清单及厂家提供证明文件)

13
以安装工程量总表

14
重大工程质量事故报告

15
工程交接书( 一)

16
工程交接书( 二)

17
工程竣工初验报告

18
工程验收终验报告

19
工程验收证明书

工 程 说 明
一、 工程概况:
本工程为 学校园网综合布线工程位于广州市南沙溏坑村旁, 本次施工是校园内教学大楼、 体育馆、 饭堂、 门卫的综合布线工程, 共计218个信息点。
二、 工程项目内容:
本工程于 年 月 日开工, 工程中主干网由高速千兆光纤骨干以太网组成, 网络分布呈星型拓扑结构, 水平布线子系统采用百兆主干网络、 10/100兆自适应到桌面的校园网络方案, 把学校的各个资源联系起来, 另外, 学校经过电信宽带线路把互联网系统接入到校园网内。综合布线部分包括水平线管安装( PVCφ32、 φ20、 φ25暗埋于各楼层墙体内) 水平线槽安装( 安装在综合楼各教室天花上) ; 楼墙开孔10个, 楼板开孔6个; 超五类双绞线布放( 布放218条) ; 光纤布放( 布放12条) ; 底合安装( 安装578个) ; 网络面板安装( 安装218套) ; 白面板安装( 300套) ; 150X75水平主干桥架安装( 中央机房--对面分机柜) 150X75竖井垂直主干桥架安装( 中央机房- -A区各楼层分机柜) ; 100х80X1水平主干桥架安装( 主干桥架至分机柜) ; 主干光纤布放( 布放8条) ; 机柜安装共9个, ( 安装在3楼中央机房42U落地式机柜、 其它9U挂墙式分机柜安装在楼层办公室内) ; 配线架安装( 共8个: 超五类24口配线架2个、 超五类48口配线架6个、 1U绕线架8个) 光纤盒安装( 共9个: 24口光纤盒2个、 12口光纤盒7个) ; 配线架线缆端接( 226条) ; 模块端接218个; 超五类线缆测试218条; 光纤测试6条
三、 项目组织系统
建设项目名称: 学校园网综合布线单项工程
建设单位名称:
监理单位名称:
施工单位名称:

工 程 开 工 报 告
工程名称:
施工单位

施工地点

建设单位

监理单位

施工负责人

手机号码

计划开工日期

计划竣工日期

工程准备情况及存在地主要问题:

施工人员、 材料、 施工器具已经按时到位, 施工现场具备施工条件。

申请本工程于 年 月 日正式开工, 特此报告。

施工单位( 签章) :

日 期:

监理单位意见:

监理单位( 签章) :

日 期:

建设单位意见:

建设单位签章:

日 期:

注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;

施工组织设计( 方案) 报审表
工程名称:
项目编号:

致: (监理单位)
我方已根据施工合同的有关规定完成了
工程施工组织设计(方案)的编制, 并经我单位上级技术负责人审查批准, 请予以审查。
附: 施工组织设计(方案)

承包单位(章)
项目经理
日 期
专业监理工程师审查意见:

专业监理工程师
日 期
总监理工程师审核意见:

项目监理机构
总监理工程师

日 期
注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;

开 工 令

项目名称:
项目编号:
致:
经审核, 我方认为你方已经完成了 _工程实施前的准备工作, 满足了开工条件, 同意你方于____年____月____日起开始实施 _________________________的项目建设。

监理机构( 盖章)
总监理工程师:
日 期:

注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;

材料进场记录表
项目名称:
项目编号:
序号
材料名称
型号/规格
生产厂家
性能参数
数量
1
联塑PVC线管
φ32
顺德联塑实业
符合JG/T3050-1998 标准
720米
2
联塑PVC线管
φ20
顺德联塑实业
符合JG/T3050-1998 标准
4000米
3
联塑PVC线管
φ25
顺德联塑实业
符合JG/T3050-1998 标准
720米
4
联塑PVC线槽
40X18
顺德联塑实业
符合JG/T3050-1998 标准
2100米
5
联塑PVC线槽
25X14
顺德联塑实业
符合JG/T3050-1998 标准
450米
6
双绞线
IBDN超五类
丽特网络科技亚洲有限公司
符合YD/T 1013-1999标准
58箱
7
镀锌铁桥架
100X80
广州番禺健成五金桥架厂
符合CECS31:91和JB/T6743-1993 标准
2600米
8
镀锌铁桥架
150X75
广州番禺健成五金桥架厂
符合CECS31:91和JB/T6743-1993 标准
450米
9
镀锌铁桥架
60X30
广州番禺健成五金桥架厂
符合CECS31:91和JB/T6743-1993 标准
60米
10
室内光纤
TCL六类多膜
TCL国际电工( 惠州) 有限公司
符合YD/T901- 国际标准
1000米
11
室外光纤
TCL六类多膜
TCL国际电工( 惠州) 有限公司
符合YD/T901- 国际标准
1400米
12

13

14

15

16

17

18

记录人: 监督人: 日期:

注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;
设备进场记录表
项目名称: 项目编号:
序号
设备名称
设备型号
生产厂家
数量
备注
1
落地式机柜
PB1466-42U落地式机柜
TCL国际电工( 惠州) 有限公司
1

2
挂墙式机柜
PB4064-15U挂墙式机柜
TCL国际电工( 惠州) 有限公司
8

3
绕线架
PA2212( 02)
TCL国际电工( 惠州) 有限公司
8

4
光纤耦合器
PG5101-ST
TCL国际电工( 惠州) 有限公司
84

5
光扦接头
PJ50ST-MM
TCL国际电工( 惠州) 有限公司
84

6
12口光扦盒
PD5012-ST
TCL国际电工( 惠州) 有限公司
6

7
24口光扦盒
PD5024-ST
TCL国际电工( 惠州) 有限公司
1

8
24口配线架
PD1124
TCL国际电工( 惠州) 有限公司
2

9
48口配线架
PD1148
TCL国际电工( 惠州) 有限公司
6

10

记录人: 接收人: 监督人: 日期: 设备所在地:

注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;
设计变更报告
项目名称: 项目编号:
原设计方案:
修改原因及新的设计方案:
对监理工作的影响:
报告人: 报告时间:
注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;

工程临时延期申请表
项目名称:
项目编号:
致: (监理单位)
根据施工合同条款第 8 条第 3 款 的规定, 由于综合楼后面的电缆沟解决问题及土建施工方用浓盐酸洗墙时造成我司部分网络桥架及线缆严重腐蚀损坏、 需更换问题 原因, 我方申请工程延期, 请予以批准。

附件:
1． 工程延期的依据及工期计算 :
( 1) 因土建施工方在用浓盐酸清洗楼内墙面时造成我司部分网络桥架及线缆受到严重腐蚀损坏须更换部分桥架及线缆因此而耽误工期。( 2) 因我司有两条室外光扦要从综合楼一楼暗埋光扦到体育馆及饭堂但综合楼后面现有大面积土方存放。导致我司无法开挖电缆沟只有等土建方把这些土方运走后我司才能够开挖电缆沟布放室外光扦到体育馆及门卫。考虑到以上两点我方请求延长工期。

合同竣工日期:
申请延长竣工日期:
2: 证明材料 ( 附被损坏桥架及线缆数量清单及现场照片)

承建单位:
项目经理:
日 期:

注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;
工程最终延期审批表
致: (承包单位)
根据施工合同条款 条的规定, 我方对你方提出的 工程延期申请(第 号)要求延长工期 日历天的要求, 经过审核评估:
□最终同意工期延长 日历天。使竣工日期(包括已指令延长的工期)从原来的 年 月 日延迟到 年 月
日。请你方执行。
□不同意延长工期, 请按约定竣工日期组织施工。

说明:

项目监理机构
总监理工程师
日 期
项目名称: 项目编号:
注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;

已安装工程量总表
项目名称: ( 综合布线单项工程)
项目编号:
建设地点:
序号
项目
单位
数量
备注
1
布放综合楼教室电教平台信号线
间
36

2
布放综合楼办公室信息点
信息点数
163

3
布放综合楼教室信息点
信息点数
36

4
布放体育馆办公室信息点
信息点数
16

5
布放门卫信息点
信息点数
2

6
信息点端接测试
条
218

7
光钎端接测试
条
6

注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;
2、 工程简要内容: 安装PVC线管线槽, 镀锌铁桥架, 电教平台布线, 安装机柜, 敷设光纤、 超五类线缆, 端接测试。

重大工程质量事故报告

项目名称: 项目编号:
工程名称

设计单位

地点

施工单位

发生事故时间

事

故

内

容

本项目无事故发生。

填报单位( 盖章) :

项目负责人:
填报日期: 年 月 日
注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;
2、 本表在事故发生后24小时内报建设单位一份, 监理公司一份, 报总公司一份, 留底一份。
工程交接书( 一)
项目名称:
建设地点:
序号
项目
单位
数量
备注
1
布放综合楼教室电教平台信号线
间
36

2
布放综合楼办公室信息点
信息点数
163

3
布放综合楼教室信息点
信息点数
36

4
布放体育馆办公室信息点
信息点数
16

5
布放门卫信息点
信息点数
2

6
信息点端接测试
条
218

7
光钎端接测试
条
6

注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;
2、 工程简要内容: : 安装PVC线管线槽, 镀锌铁桥架, 电教平台布线, 安装机柜, 敷设光纤、 超五类线缆, 端接测试。

工 程 交 接 书(二)

验收情况:
本工程于 年 月 日 开工 年 月 日 完工。经建设单位、 监理单位、 施工单位三方检查, 工程质量符合要求。
附件:
1、 竣工图纸
2、 测试报告
3、 竣工验收资料

工程交接意见:

验收人员( 签名) :

建设单位( 盖章) :

项目负责人:

日期:
监理单位( 盖章) :

监理工程师:

日期:
施工单位( 盖章) :

项目负责人:

日期:
注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;

工程竣工初验报告
建设项目名称

建设单位

单位工程名称
综合布线单项工程
施工单位

建设地点

监理单位

开工日期

竣工日期
2 -
初验日期
-
工程内容
详见安装工程量总表

验收意见及施工质量评语:

施工单位代表:

施工单位签章:

日 期: 年 月 日

监理单位代表:

监理单位签章:

日 期: 年 月 日

建设单位代表:

建设单位签章:

日 期: 年 月 日

注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;

工程竣工终验报告

建设项目名称

建设单位

单位工程名称
综合布线单项工程
施工单位

建设地点

监理单位

开工日期

竣工日期

终验日期
-
工程内容
详见安装工程量总表

验收意见及施工质量评语:

施工单位代表:

施工单位签章:

日 期: 年 月 日

监理单位代表:

监理单位签章:

日 期: 年 月 日

建设单位代表:

建设单位签章:

日 期: 年 月 日

注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;
工 程 验 收 证 书
项目名称:
项目编号: 验收日期:
工 程 名 称

工 程 地 址

工 程 总 投 资
¥ 0元
合同工期
天
施 工 日 期
开工日期: 年 月 日
完工日期: 年 月 日
工程内容简述: 安装PVC线管线槽, 镀锌铁桥架, 电教平台布线, 安装机柜, 敷设光纤、 超五类线缆, 端接测试。
验收意见及评定等级:

验收人员签名:
建设单位:

( 盖章)

施工单位:

(盖章)
监理单位:

( 盖章)
注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;

***校园网建设

验 收 技 术 文 件

建设项目名称 :
单项工程名称 :
单位工程名称 :

建 设 单 位:
监 理 单 位:
施 工 单 位:

年 9 月 10 日
验收技术资料总目录
工程名称:
序号
目 录
页 数
备 注
1
已安装设备清单
1

2
设备安装工艺检查情况表
1

3
综合布线系统线缆穿布检查记录表

4
信息点抽检电气测试验收记录表
2

5
综合布线光纤抽检测试验收记录表
1

6
电教平台信号线测试记录表
1

7
综合布线系统机柜安装检查记录表
1

已安装设备清单
项目名称:
项目编号:
序号
设备名称及型号
单位
数量
安装地点
备注
1
42U落地式机柜安装
个
1
中央机房

2
15U挂墙式机柜安装
个
8
各个楼层的分机柜

3
超五类48口配线架安装
个
6
分机柜

4
超五类24口配线架安装
个
2
分机柜

5
24口光纤盒安装
个
2
分机柜及中央机柜

6
12口光纤盒安装
个
7
分机柜及中央机柜

7
1U绕线架安装
个
8
分机柜及中央机柜

注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;
2、 工程简要内容: 中心机房、 配线间终端设备安装。

设备安装工艺检查情况表
项目名称:
项目编号:
序号
检 查 项 目
检 查 情 况
1
配线架端接安装
安装、 线缆标签及扎放工艺良好
2
PVC线管安装
水平度、 固定、 接头及安装工艺符合施工规范。
3
底合、 面板安装
水平度、 固定、 接头及安装工艺符合施工规范。
4
镀锌铁线槽安装
水平度、 垂直度、 接口、 稳固度符合施工规范
5
线缆敷设、 扎放
线缆标签、 预留长度、 扎放松紧符合设计要求和施工规范, 无扭曲、 打结现象。
6
水晶头端接
端接工艺、 接触性能符合施工规范。
7
光纤头端接
端接工艺、 接触性能符合施工规范。
8

9

10

11

12

检查人员: 日 期:
注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;
2、 工程简要内容: 安装PVC线管, 镀锌铁桥架, 安装机柜, 敷设光纤、 超五类线缆, 端接测试。

综合布线系统线缆穿布检查记录表
项目名称: )
项目编号:
施工单位

施工负责人

完成日期

工程完成情况
序号
线缆品牌、 规格型号
根数
均长
备注
1
IBDN超五类双绞线缆
218
68M
网络布线
2
TCL/PC51MM50-6六芯室内光纤
9
110M
网络布线
3
TCL/PC51MM50-6六芯室外光纤
3
120M
网络布线
4
四通/3+4综合线
1
20M
电教平台布线

Samson/AV线
1
20M
电教平台布线

Nikko/三芯中控线
1
20M
电教平台布线

四通/音响线
1
20M
电教平台布线

恒讯/3X1.0护套电源线
2
18M
电教平台布线

乐光/3X1.5护套电源线
1
7
电教平台布线
检查情况
两端预
留长度有无编号

线缆弯折有无情况

线缆外皮有无破损

松紧冗余

槽、 管
利用率

过线盒安装是否符合标准

检查人员 日期 年 月 日
注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;

综合布线信息点抽检电气测试验收记录表
项目名称: 项目编号: 抽验日期: 年 月 日
信息点总数
218
其中
数据点
218
配线间数
( 设备间)
9
拟抽检点数
20个点
语音点

线缆厂家型号
IBDN超五类双绞线
模块厂家型号
TCL PM1011/超五类信息模块
配线架厂家型号
TCL PD11/48/24口配线架
测 试 标 准
TIA/EIA568A、 ISO/IEC11801标准
使用的测试仪器
FLUKE
设 计 单 位

施工单位

选 点 及 抽 检 结 果
序号
配线间
信息点
编号
长度
接线图
工作电容
绝缘电阻
近端串扰
直流电阻
回波损耗
结果
1
三楼A区中央机房
3FA-05
65.8M

≤5.2
5000
60dB
≤9.4
26.3dB
合格
2
三楼A区中央机房
3FA-12
78.5M

≤5.2
5000
82.54Db
≤9.4
27.7dB
合格
3
三楼A区中央机房
3FA-15
56.3M

≤5.4
5000
64.2dB
≤9.4
23.3dB
合格
4
三楼A区中央机房
3FA-18
22.3M

≤5.2
5000
72.35dB
≤9.4
29.6dB
合格
5
三楼A区中央机房
3FA-20
64.4M

≤5.2
5000
45.33dB
≤9.4
24.5dB
合格
6
二楼B区分机房
2FB-05
74.3M

≤5.4
5000
65dB
≤9.4
24.7dB
合格
7
二楼B区分机房
2FB-12
24.6M

≤5.2
5000
60dB
≤9.4
24.7dB
合格
8
二楼B区分机房
2FB-15
25.8M

≤5.2
5000
79dB
≤9.4
24.7dB
合格
9
二楼B区分机房
2FB-18
48.2M

≤5.2
5000
71.21dB
≤9.4
24.4dB
合格
10
二楼B区分机房
2FB-19
79.3M

≤5.1
5000
60dB
≤9.4
26.3dB
合格
11
二楼A区分机房
2FA-01
84.22M

≤5.2
5000
61.1dB
≤9.4
21.1dB
合格
12
二楼A区分机房
2FA-05
15.2M

≤5.2
5000
62.4dB
≤9.4
29.9dB
合格
13
二楼A区分机房
2FA-11
85.9M

≤5.4
5000
60.5dB
≤9.4
24.2dB
合格
14
二楼A区分机房
2FA-12
52.6M

≤5.2
5000
74.21dB
≤9.4
26.3dB
合格
15
二楼A区分机房
2FA-19
44.3M

≤5.2
5000
61dB
≤9.4
24.1dB
合格
16
四楼A区分机房
4FA-10
23.25M

≤5.2
5000
72.5dB
≤9.4
26.3dB
合格
17
四楼A区分机房
4FA-15
78.13M

≤5.0
5000
60dB
≤9.4
27.5dB
合格
18
四楼A区分机房
4FA-16
64.3M

≤5.0
5000
60dB
≤9.4
24.8dB
合格
19
四楼A区分机房
4FA-17
80M

≤5.0
5000
60dB
≤9.4
29.2dB
合格
20
四楼A区分机房
4FA-18
71.2M

≤5.0

58.5dB
≤9.4
25.4dB
合格
测量人员: 监视人员: 记录人员: 日期
注: 1、 本报告一式三份, 建设单位、 监理单位、 施工单位各一份;
综合布线光纤抽检测试验收记录表
项目名称: 项目编号: 抽验日期: 年 月 日
光纤总根数
( 段数)
12
其中室内
( 分芯数)
9
室外
( 分芯数)
3
拟抽检根数
5根
光纤厂家型号
TCL/PC51MM50-6 六芯室内光纤/ PC51MM50-6 六芯室外光纤
端接设备厂家型号
TCL/PG5024-ST
测 试 标 准
YD/T901- 国际标准
使用的测试仪器
FLUKE
设 计 单 位

施工单位

选 点 及 抽 检 结 果

序号
起始配线间
( 设备间)
端止配线间
光纤类型
编号
典型插入损耗
最大回波损耗
插入损耗
回波损耗
震动

结果
1
三楼A区中心机房
三楼B区分机房
PC51MM50-6
六芯室内光纤
≤0.25dB
≤-50dB
≤0.1dB
≤0.2dB
10～60Hz单振幅

合格
2
三楼A区中心机房
二楼B区分机房
PC51MM50-6
六芯室内光纤
≤0.24dB
≤-50dB
≤0.1d
