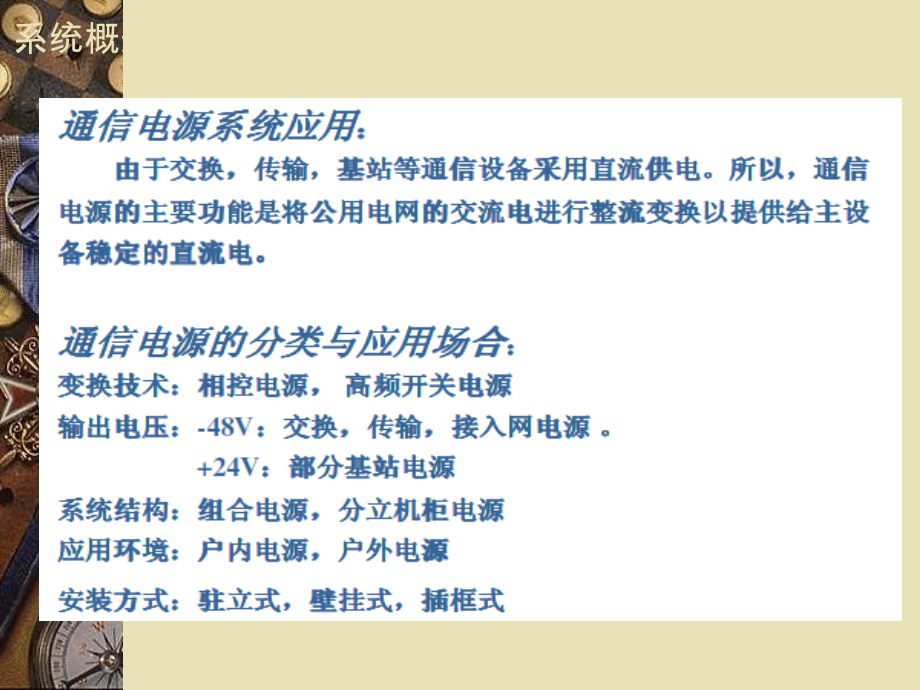

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,配套设施技术方案原则,基,站配套设施的技术方案应综合用户发展需求、公司经济效益、建设效率、维护效率及所使用产品的寿命等因素，经过全方位比较后，再确定实施。,通信,基站配套设施在保证安全、稳定和可靠的,同时,，,基,站配套设施中所采用的相关设备应以按需建设为主要原则,，采用,行业内经质量认证的产品和成熟技术，并应在整体环节积极实施节能减排措施,。,对客户的需求了解越清晰，相应的配套电源设备、电池设备、空调设备及室外柜就越能制定出准确的具有针对性的应用方案，也就能较少投资，避免设备方案的不足或浪费,。,系统概述,基站电源系统结构图,市电,分类,根据,通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：,1,、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。该两路电源不应同时出现检修停电，平均每月停电次数应不大于,1,次，平均每次故障时间不应大于,0.5 h,。两路供电线宜配置备用市电电源自动投入装置,。,2,、二,类市电供电线路允许有计划检修停电，平均每月停电次数应不大于,3.5,次，平均每次故障时间不应大于,6 h,。,3,、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于,4.5,次，平均每次故障时间不应大于,8 h,。,4,、四类市电供电应符合下列条件之一的要求：,1,）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。,2,）有季节性常时间停电或无市电可用。,市电引入,外,市电引入方式有,如下四种,：,1),新建机房设有专用变压器，通过,1,路,10KV,高压引至基站专用变压器，通过,变压器,降压后负责基站设备供电。,2,),新建机房无专用变压器，从远端的公用变压器引,1,路,380V,（或,220V,）至基站,，负责,基站设备的供电。,3,),租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引,至基,站。,4,),租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站,。,基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。,基,站新建宜引入一路优于三类或三类（平均月市电故障,4.5,次，平均每次故障持续时间,8h,）的市电作为主用交流电源。外市电引入容量应按远期负荷,考虑,目录,电源设备,开关电源,蓄电池,交流配电箱,通信,电源系统组成,直流,直流,交流,交流,变换器,输入,输出,逆变器,整流器,变压器,几,个常用定义,通信,电源系统组成,组成,框图,高,低,压,配,电,市电,油机,交,流,配,电,箱,整流器,整流器,直,流,配,电,屏,蓄电池,逆变器,变换器,通信设备,交流设备,其它直流设备,UPS,交流设备,开关电源,电源设备交流配电箱,作用：基站引电的入口，为整个基站提供电源。,输出：整个机房的交流设备供电和开关电源的直流输入,油机接口,电源设备交流配电箱技术要求,1.,基,站应配置市电,/,油机切换开关、移动油机应急接口。移动油机应急接口配置为标准插头式,(,与交流引入电压制式相匹配,),。,2.,交流,配电箱应内置浪涌,保护器,(SPD),，,其通流容量的选择应符合,通信局（站）防雷与接地工程设计规范,(GB 50689),的,相关要求。,可,插拔防雷模块严禁简单并联作为,80kA,、,120kA,等量级的,SPD,使用。,3.,交流,配电箱应配置多回路交流计量智能电表装置，对交流配电箱内的交流输入及输出分路进行交流电度计量。,4.,经,统一与客户谈判、不需要分客户计量电费时，对交流配电箱内的交流输出分路的计量可以适当简化。,电源设备交流配电箱,序号,外市电引入容量,交流引入,电缆线径,交流配电箱输入断路器容量,自建变压器容量,1,8kW,3,25mm2,220V/63A,2,15kW,4,25mm2,380V/63A,20kVA,3,20kW,4,25mm2,380V/63A,30kVA,4,25kW,4,25mm2,380V/63A,50kVA,5,30kW,、,35kW,、,40kW,、,45kW,4,35mm2,380V/100A,50kVA,6,60kW,4,70mm2,380V/160A,80kVA,项目,交流功耗,(KW),备注,通信设备负荷,10.0,一个系统按峰值按,2KW,，平均按,1.5KW,考虑,三家传输设备按总的,1KW,考虑,电池充电功率,8.1,正常为浮充状态，按,1500AH,蓄电池考虑,空调,2.0,正常按,1,台功耗,2KW,照明及其他,0.5,合计,20.6,交流配电箱的配置,项目,交流功耗,(KW),备注,通信设备负荷,10.0,一个系统按峰值按,2KW,，平均按,1.5KW,考虑,三家传输设备按总的,1KW,考虑,电池充电功率,8.1,正常为浮充状态，按,1500AH,蓄电池考虑,空调,2.0,正常按,1,台功耗,2KW,照明及其他,0.5,合计,20.6,电源设备,UPS(,不间断电源,),UPS,容量选择：估算中远期的总功耗，至少预留,30%,的余量,例如：一个室分站，远端,RRU,交流供电，要加,UPS,。一共,3,个,RRU,，每个,300W,，预留,WLAN,交换机,250W,，则功率需求为：,(300,*,3+250)=1150W,，,UPS,容量选择：,1150/0.7=2KVA(,向上取整,),UPS,蓄电池一般采用,12V/,节。,UPS,分类：室外型（室外无机房,的,宏站使用）、室内型,(,室分站使用,),市电,正常时,，,UPS,是一个具有稳频稳压功能的,高性能,滤波器,，,向,负载提供,无干扰,的纯正弦波的,高品质交流电源。,市电故障时,，通过电池放电和逆变器输出，维持继续向负载供电，用于保证供电的连续性，可以等效为一台,发电机,。,电源设备开关电源,(,组合式,),每个模块,50A,，满配,600A,，能够满足基站总的直流负荷,分类：,150A,200A,250A,300A,只是模块数量的不同,早期有,24V,开关电源、,24V/48V,一体化开关电源,电源设备开关电源（壁挂式）,）,使用场景：小机房；,RRU,远端供电,电源设备开关电源（嵌入式）,）,使用场景：极小的安装空间,(,例如路灯站,),，,mini,机房内,电源系统方案,共用电源系统,当,近远期的客户数量、用电需求,均,比较,明确,时,，可,采用多客户共用一套开关电源,系统方案,，不同客户使用不同,的,模块,配电单元,，监控模块计算各,模块,配电单元的直流用电比例,，,与交流电度数结合，在,FSU,处计算出各自的用电量，上报监控中心。,不同,客户使用不同的模块配电单元,，,向,各客户各自的智能配套综合柜供电，以确保管理及客户间界面的清晰。,共,用开关电源,系统,配电单元配置,分级,下电功能，可根据用电负荷的重要等级，分客户分级切断用电回路,。,电源,系统方案,共用电源系统,电源系统方案,定制电源系统,定制,型模块化开关电源系统,(,整流器单元模块化、配电单元模块化,),，可根据用户的增减，合理调整，实现分期建设、灵活扩容的目的，每套独立开关电源系统原则上应满足某一客户的用电需求。,开关电源设备容量配置,开关电源,基站设备直流负荷,+,蓄电池,充电电流,整流模块数量按,n+1,冗余方式配置，其中：,n=,（基站设备直流负荷,+,蓄电池充电电流）,/,本期配置单个整流模块容量，进位取整数,。,一次下电,分路，,50A,（或,32A,）,18,（直流空开）,16A,6,（直流空开,），主要接入无线设备；,二次下电分路，,32A,6,（直流空开），,16A,6,（直流空开,），主要接入传输设备。,电源设备蓄电池,蓄电池一般和蓄电池铁架组合在一起：单层、双层、多层；立式、卧式,蓄电池组,+24V,-48V,单体电池,12V,2,V,容量,300AH,400AH,500AH,电源,系统方案,电池组要求,1.,蓄电池组,容量的应考虑客户需求、市电可靠性、运维能力、机房面积和机房承重等因素，综合确定。,2,.,基,站原则上配置一组铅酸蓄电池组；或根据基站实际环境情况，按照需求容量，将电池分为两组进行配置。,3.,不同,厂家、不同型号、不同容量、不同时期（出厂日期相差,1,年以上）的蓄电池组严禁直接并联使用。,4.,经过,环境及经济评价测算，确实能够节省空调用电量的场景，可使用普通铅酸电池配合电池恒温箱方案或高温铅酸电池技术方案。,5.,集成式,磷酸铁锂电池组的技术方案可用于空间狭小、缺少空气调节装置、对承重有一定限制的场景，建议电池组容量不超过,200Ah,。,电源设备蓄电池的配置,按,基站近期负载进行配置。,结合,该地区市电状况进行配置，需考虑市电停电、移动油机由维护中心至基站路途时间、维护人员不足或停电基站较多时的等待时间。,对于,VIP,基站及地理位置较偏远、应急发电不便的基站可适当增加蓄电池组后备时间,。,其中：,K,安全系数,1.25,I,近期负荷电流,T,放电小时数（,h,）,t,最低环境温度（,5,）,放电容量系数,电池温度系数,0.006,基,站配套的电源线,序号,蓄电池保障时间（小时）,通信设备功耗（,kw,）,传输设备功耗（,kw,）,典型电源配置,空调,外市电引入容量（,kw,）,交流箱,开关电源容量（,A,）,开关电源数量,蓄电池组容量（,Ah,）,蓄电池组数量（组）,1,2,6,1,63A,300,1,400,2,3P,1,14,2,2,12,1,100A,450,1,600,2,3P,2,25,3,2,18,1,160A,600,1,800,2,5P,2,37,4,3,6,1,63A,300,1,500,2,3P,1,16,5,3,12,1,100A,500,1,800,2,3P,2,27,6,3,18,1,160A,600,1,800,2,5P,2,37,7,4,6,1,63A,300,1,500,2,3P,1,16,8,4,12,1,100A,500,1,800,2,3P,2,27,9,4,18,1,160A,600,1,800,2,5P,2,37,基站交直流供电系统典型配置表,电源,系统方案,空调系统,基,站新建的室内环境温度要求为,10,30,，基站空调启动温度应设置在,30,。,室外,用设备柜的工作环境温度要求为,0,35,，室外用电池柜的工作环境温度要求为,0,40,。,结合,基站所在地的气候环境选用多种基站节能设备，可以进一步降低空调机运行能耗，实现节能减排。,电源,系统方案,空调系统,新建基站的空调节能方案应考虑基站所处地区的气象环境因素、机房建筑结构、设备布局、设备功耗、空调气流组织等因素，通过技术经济比较选出最优的综合节能方案：,1,、室内机：,基站空调室内机的安装位置应考虑气流组织合理，,设备前进风、后出风，,避免气流短路。,2,、室外机：基站空调,室外机平台宜靠近空调室内机设置，室外机平台宜敞开，朝向不宜西向，因条件限制设于西向的，应采取有效的遮阳措施。设于屋顶的室外机平台，宜设置遮阳。,室外机的通风应顺畅，保证散热效果。,3,、内外机距离：基站空调室内机和室外机布置水平距离和垂直距离应尽量短，室内、外机连接的冷媒管道应做好保温处理，以免降低效率,。,电源,系统方案,空调系统,规格,标准制冷量（,W,）,2HP,5000,3HP,7000,5HP,12000,严寒地区、寒冷地区的基站宜选择冷暖型空调机，夏冬冷地区、夏热冬暖地区和温和地区的基站，宜选择单冷型空调机。,夏热冬冷地区、夏热冬暖地区的基站，宜选择基站精密空调机；严寒地区、寒冷地区及温和地区的基站，宜择基站舒适性空调机。,基站空调系统主要规格有,2HP,、,3HP,、,5HP,，空调设备规格与制冷量对应关系见下表：,基站空调的计算公式：,制冷量,=0.95,*设备功耗（,KW,）,+0.09,（,KW/,平方米）*机房面积（平方米）,空调匹数,=,制冷量,2.5KW,电源,系统方案,机房动力环境监控系统,机房动力系统（包括配电柜、,UPS,）、环境系统（机房专用精密空调、漏水检测、温湿度监测、消防监测）、保安系统（门禁管理、,视频,监控），通过,PSTN,、,IP,、,E1,三种方式进行数据传输。具有完善的监测和控制功能，更为重要的是要融合了机房的管理措施，对发生的各种事件都结合机房的具体情况非常务实的给出处理信息，提示值班人员进行操作。实现了机房设备的统一监控，智能化实时语音电话报警，实时事件记录；减轻机房维护人员负担，有效提高系统的可靠性，清楚处理各种事件关系，实现机房可靠的科学管理。,直流电力线,截面选择,直流电力线截面的选择与计算,直流供电回路可按允许压降法确定电力线截面积,，,允许电压降,导体电导率（,m/,mm,2,）,导体截面积（,mm,2,）,导体长度（,m,）,铜导线,=57,，铝导线,=34,S,=,U,lL,负载电流（,A,）,标称电压（,V,）,24,-48,-60,+130,总压降,各段电压,总压降,各段电压,总压降,各段电压,总压降,各段电压,电池,直流配电屏,1.8,0.3,1.4,0.2,1.6,0.2,2,0.4,直流配电屏,0.5,0.4,0.5,0.5,直流配电屏,电源架,0.4,0.4,0.4,0.4,电源架,0.2,0.2,0.2,0.2,电源架,通信设备,0.4,0.2,0.3,0.5,压降种类,压降值（,V,）,压降段,固定压降分配法,不同工作电压下压降固定分配值,直流电力线,截面选择,例,：某局市话,-48V,电源，远期忙时最大负荷电流为,500A,，从蓄电池到直流配电屏线路距离为,6m,，直流配电屏到市话机房配电屏距离为,15m,，每段应选择什么规格型号的馈电线？,解：,求蓄电池到直流配电屏导线截面,因为电池到直流配电屏一般用铜导线，所以,r,T,=57,，另外查表可得，这段导线允许压降,U=0.2V,故,S,=,U,lL,50012,=,57,0.2,526.32,（,mm,2,）,=,选用,RVVZ 1X300,（,mm2,）,铜芯阻燃聚氯乙稀绝缘护套软电缆,4,条（两正两负）。,该型铜芯线安全载流量为,744A,，完全符合实际负载电流要求。,直流电力线,截面,选择,-,案例分析,由表可知这段压降,U=0.6V,，故：,S,2,=,U,lI,50030,=,57,0.6,438.6,（,mm,2,）,=,求直流配电屏到市话机房配电屏导线截面,选用,RVVZ 1X240,（,mm2,）,铜芯阻燃聚氯乙稀绝缘护套软电缆,4,条（两正两负），,选用,RVVZ 1X120,（,mm2,）铜芯阻燃聚氯乙稀绝缘护套软电缆,1,条（保护地）,。,该型铜芯线安全载流量为,628A,，完全符合实际负载电流要求,。,直流电力线,截面,选择,-,案例分析,交流电力线,截面选择,交流,低压电力线,选择，,按导线的安全载流量,法（,各种绝缘导线，根据其绝缘的种类和敷设方法，允许长期通过的最大电流，称为安全,载流量,）选择导线。,配电变压器到交流配电屏的每根导线电流，可按下式计算,I,P,=,3 380,S,ye,1000,配电变压器至交流配电屏电源线上的电流（,A,）,配电变压器远期额定功率（视在功率，单位,kVA,）,油机发电机至交流配电屏每根导线电流，可按下式计算,I,N,=,3 380cos,P,Fe,1000,油机发电机至,交流配电屏电源线上的电流（,A,）,远期最大一部油机发电机额定输出功率（有功功率，单位,kW,）,油机发电机功率因数（,cos=0.8,）,交流电力线,截面选择,交流配电屏至开关电源整流架导线上的电流，可按下式计算,I,D,=,3 380cos,D,P,De,48V,最大输出功率（,W,）,开关电源功率因数（,cos=0.8,）,开关电源效率（,D,=0.9,）,交流电力线,截面选择,交流低压电力线选择,交流配电屏至,UPS,设备输入导线上的电流，可按下式计算,I,D,=,3 380,D,S,ye1000,UPS,视在功率（,kVA,）,UPS,效率（,D,=0.9,）,UPS,至交流配电屏,输入导线上的电流，可按下式计算,I,D,=,3 380,S,ye1000,UPS,视在功率（,kVA,）,交流电力线,截面选择,UPD,配电屏至负载设备导线上的电流，可按下式计算,I,D,=,3 380cos,P,De,1000,负载设备输出有功功率（,kW,）,负载设备功率因数（,cos=0.8,）,负载为三相时,交流电力线,截面选择,UPD,配电屏至负载设备导线上的电流，可按下式计算,I,D,=,220,cos,P,De,1000,负载设备输出有功功率（,kW,）,负载设备功率因数（,cos=0.8,）,负载为单相时,交流电力线,截面选择,例：某局新装,-48V,开关电源整流模块架,1,架，该开关电源整流模块架远期配置,1000A,，从交流配电屏至,开关电源整流模块架,应选择什么规格型号的馈电线？,选用,RVVZ 5X50,（,mm2,）,铜芯阻燃聚氯乙稀绝缘护套软电缆,1,条（,A,、,B,、,C,三相各,1,芯，零线,1,芯，保护地线,1,芯）。,该型铜芯线安全载流量为,155A,，完全符合实际负载电流要求。,I,D,=,3 380cos,D,P,De,101,（,A,）,=,I,D,=,3 3800.8,0.9,481000,交流电力线,截面,选择,-,案例分析,交流电力线,截面,选择,-,载流量,聚氯乙烯绝缘电缆空气中敷设时允许载流量,注：,1,、表中系铝芯电缆数值；铜芯电缆的允许持续载流量值可乘以,1.29,。,2,、单芯只适用于直流。,谢 谢,！,
