第3单元第2课时 透镜及其应用.doc

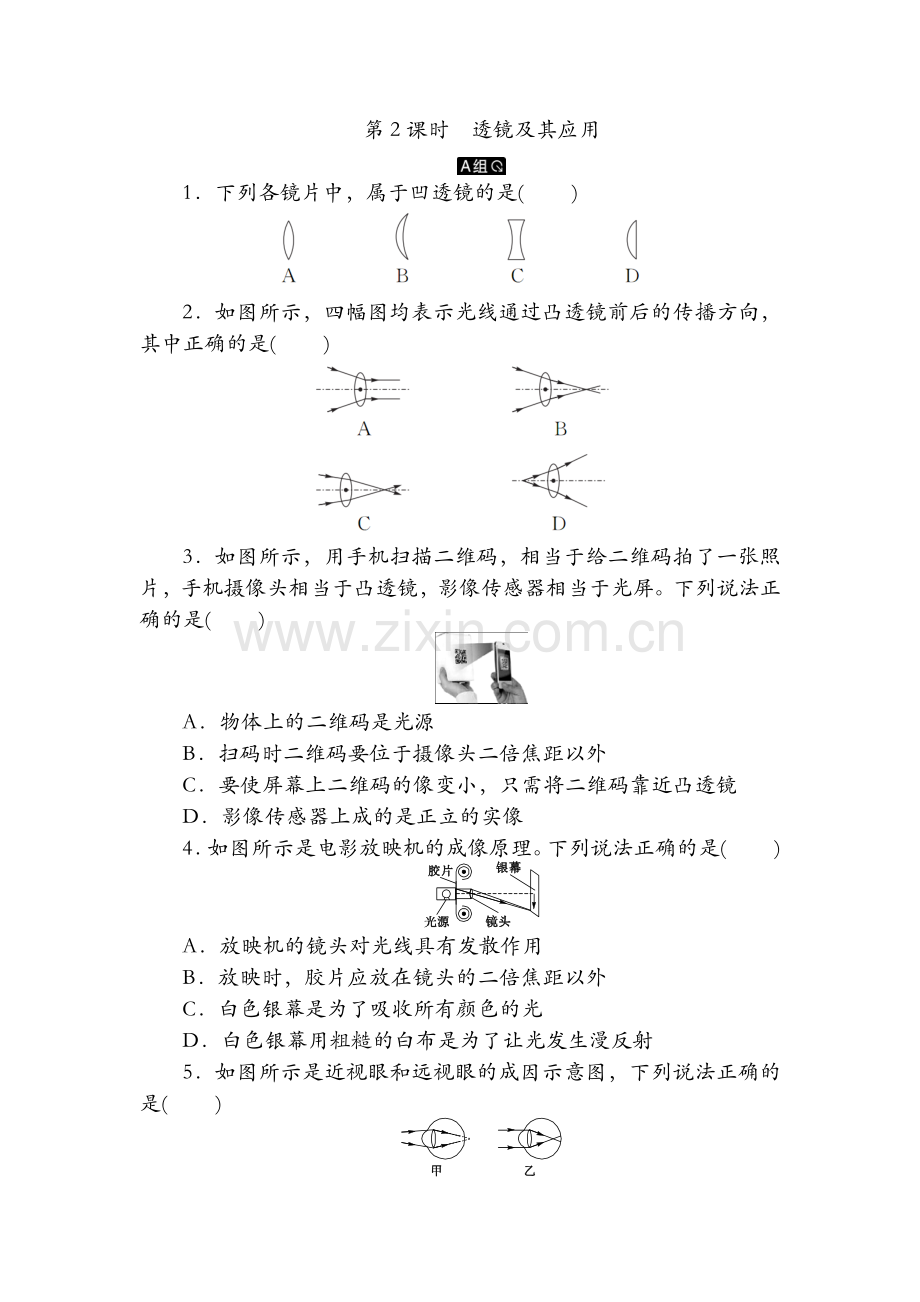

第2课时　透镜及其应用

1．下列各镜片中，属于凹透镜的是(　 　)

2．如图所示，四幅图均表示光线通过凸透镜前后的传播方向，其中正确的是(　 　)

3．如图所示，用手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏。下列说法正确的是(　 　)

A．物体上的二维码是光源
B．扫码时二维码要位于摄像头二倍焦距以外
C．要使屏幕上二维码的像变小，只需将二维码靠近凸透镜
D．影像传感器上成的是正立的实像
4．如图所示是电影放映机的成像原理。下列说法正确的是(　 　)

A．放映机的镜头对光线具有发散作用
B．放映时，胶片应放在镜头的二倍焦距以外
C．白色银幕是为了吸收所有颜色的光
D．白色银幕用粗糙的白布是为了让光发生漫反射
5．如图所示是近视眼和远视眼的成因示意图，下列说法正确的是(　 　)

A．甲是远视眼，应佩戴凹透镜矫正
B．甲是远视眼，晶状体折光能力较强
C．乙是近视眼，应佩戴凸透镜矫正
D．乙是近视眼，晶状体折光能力较强
6．某同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示。下面给出的物品工作时原理与此现象相同的是(　 　)

A．照相机 B．投影仪
C．放大镜 D．近视眼镜
7．在图中完成两条入射光线通过凸透镜后的光路图。

8．如图是平行光线经过透镜折射后的光路，请在方框中填入适当透镜的符号。

9．为了防止森林火灾，在森林里不允许随意丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后相当于一个____，它对太阳光的____作用可能导致森林火灾。
10．在用光具座研究凸透镜成像规律的实验中：

(1)测量凸透镜的焦距如图所示，则该凸透镜的焦距约____cm。
(2)当烛焰距凸透镜35 cm时，移动光屏，可在光屏上得到一个清晰的倒立、____的实像。生活中使用的____(填一光学仪器)就是利用这一成像规律工作的。
(3)实验过程中若将蜡烛向____(选填“左”或“右”)移动后需要向左移动光屏才能再次找到蜡烛清晰的像。

11．如图所示，白板上画有两个黑色箭头(图甲)，用玻璃杯装半杯水放在白板前(图乙)，人眼观察到位于下方的箭头明显发生了变化。下列判断正确的是(　 　)

A．玻璃杯下半部相当于一个凹透镜
B．下方箭头是凸透镜形成的虚像
C．下方箭头成像原理在生活中的应用是照相机
D．把玻璃杯移得离白板更远一点，观察到下方的箭头比移动前变得更大
12．投影仪是教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成45°角的平面镜，右边竖直放一屏幕。物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像。一教师在使用投影仪时，发现在屏幕上的画面太小，正确的调节方法是(　 　)

A．减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
C．增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
D．增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
13．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像。则下列判断正确的是(　 　)

A．这个清晰的像是倒立、放大的实像
B．此凸透镜的焦距大于20 cm
C．将蜡烛移动到40 cm刻度处，移动光屏，会在光屏上得到清晰、放大的像
D．将蜡烛移动到25 cm刻度处，应向右移动光屏，才能再次在光屏上得到清晰的像

14．一个凸透镜的焦距为5 cm，现把一个光源“F”放在距离该凸透镜前12 cm处，如果用手指将凸透镜的上半部分挡住，则光屏上所成的像为(　 　)

15．如图是“探究凸透镜成像规律”的实验装置。

(1)开始实验时，应先将烛焰、透镜和光屏三者的中心调整到____。
(2)将凸透镜固定在光具座50 cm刻度处，取下蜡烛，换用平行光源沿主光轴照射凸透镜，当光屏移动到光具座60 cm刻度处时，在光屏上形成了一个最小、最亮的光斑，则该凸透镜的焦距是____cm。
(3)保持凸透镜位置不变，撤去平行光源，将点燃的蜡烛立在光具座20 cm刻度处，移动光屏，可在光屏上得到一个倒立、____(选填“放大”或“缩小”)的实像，____(选填“放大镜”“投影仪”或“照相机”)就是利用此成像原理制成的。若将蜡烛向右移动到35 cm刻度处，则应将光屏向____(选填“左”或“右”)移动才能再次在光屏上得到清晰的像，此时的像比刚才的要____(选填“大”或“小”)些。

16．(2019·江苏)学习小组用图甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样。

(1)关于像的亮度与哪些因素有关，他们提出以下猜想：
猜想1：与小孔到光屏的距离有关；
猜想2：与小孔的形状有关；
猜想3：与小孔的大小有关。
①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是____的。
②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙所示的三个小孔进行实验，分别观察比较所成像的亮度。他们实验中存在的问题是____。
③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表。
圆孔的直径
/mm
小于1.0
1.0
1.5
2.0
2.5
4.0
像的
清晰度
清晰
清晰
清晰
清晰
较
模糊
模糊
像的
明亮程度
逐渐变亮

实验现象表明：在小孔成像清晰时，____。
(2)学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：
①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，则b、c两小孔处三棱镜放置的方式可能是____。

②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要____(选填“大”或“小”)。
③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度____，像的大小____。

参考答案
【课时作业】
1．C　2.C　3.B　4.D　5.D　6.A
7. 8.

9．凸透镜　会聚　10.(1)10.0　(2)缩小　照相机　(3)左
11．C　12.D　13.D　14.D
15．(1)同一高度　(2)10　(3)缩小　照相机　右　大
16．(1)正确　没有控制小孔的大小相等　小孔越大，亮度越亮　(2)C　小　更暗　不变
