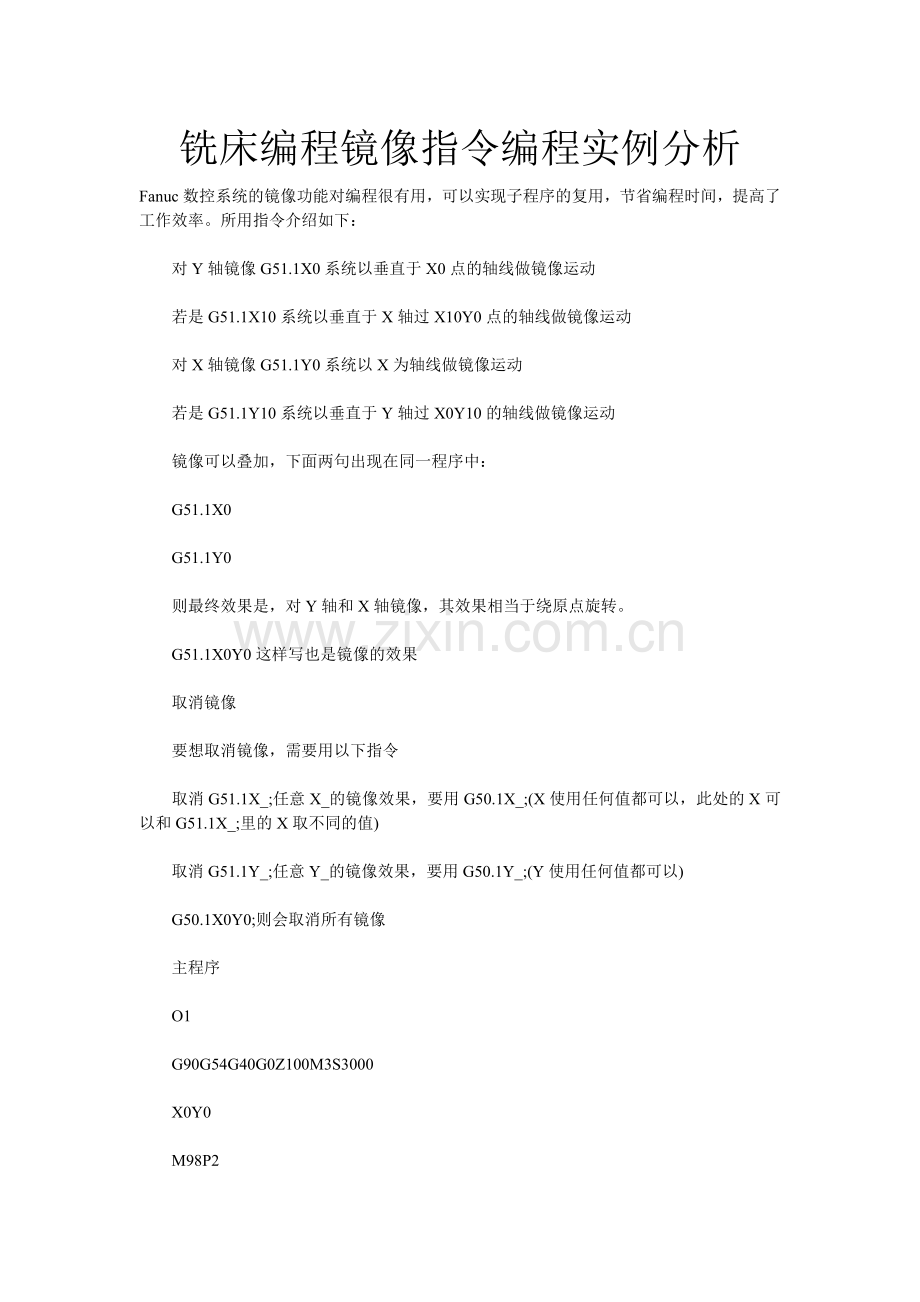

铣床编程镜像指令编程实例分析
Fanuc数控系统的镜像功能对编程很有用，可以实现子程序的复用，节省编程时间，提高了工作效率。所用指令介绍如下：

　　对Y轴镜像G51.1X0系统以垂直于X0点的轴线做镜像运动

　　若是G51.1X10系统以垂直于X轴过X10Y0点的轴线做镜像运动

　　对X轴镜像G51.1Y0系统以X为轴线做镜像运动

　　若是G51.1Y10系统以垂直于Y轴过X0Y10的轴线做镜像运动

　　镜像可以叠加，下面两句出现在同一程序中：

　　G51.1X0

　　G51.1Y0

　　则最终效果是，对Y轴和X轴镜像，其效果相当于绕原点旋转。

　　G51.1X0Y0这样写也是镜像的效果

　　取消镜像

　　要想取消镜像，需要用以下指令

　　取消G51.1X_;任意X_的镜像效果，要用G50.1X_;(X使用任何值都可以，此处的X可以和G51.1X_;里的X取不同的值)

　　取消G51.1Y_;任意Y_的镜像效果，要用G50.1Y_;(Y使用任何值都可以)

　　G50.1X0Y0;则会取消所有镜像

　　主程序

　　O1

　　G90G54G40G0Z100M3S3000

　　X0Y0

　　M98P2

　　G51.1X0

　　M98P2

　　G51.1Y0

　　M98P2

　　G50.1X0

　　M98P2

　　G50.1Y0

　　M5

　　M30

　　子程序

　　O2

　　G0X20Y10

　　Z5

　　G1Z-5F25

　　G1X50F500

　　Y30

　　X20Y10Z5

　　G0Z100

　　X0Y0

　　M99
