目 录
1、 常见故障代码及原因………………………………………………………………………………………1
2、 正夫人电磁炉故障代码表…………………………………………………………………………………2
3、 电磁炉常见配件简介………………………………………………………………………………………3
4、 VIPER12A工作原理…………………………………………………………………………………………6
5、 电磁炉基本故障判定………………………………………………………………………………………7
6、 K8系列产品工作原理……………………………………………………………………………………10
7、 K8系列产品常见故障……………………………………………………………………………………14
8 、 T10系列产品工作原理…………………………………………………………………………………18
9、 T10系列产品常见故障……………………………………………………………………………………22
10、 产品外观型号对照图……………………………………………………………………………………25
11、 K8系列产品电路图………………………………………………………………………………………26
12、 T10系列产品电路图……………………………………………………………………………………27

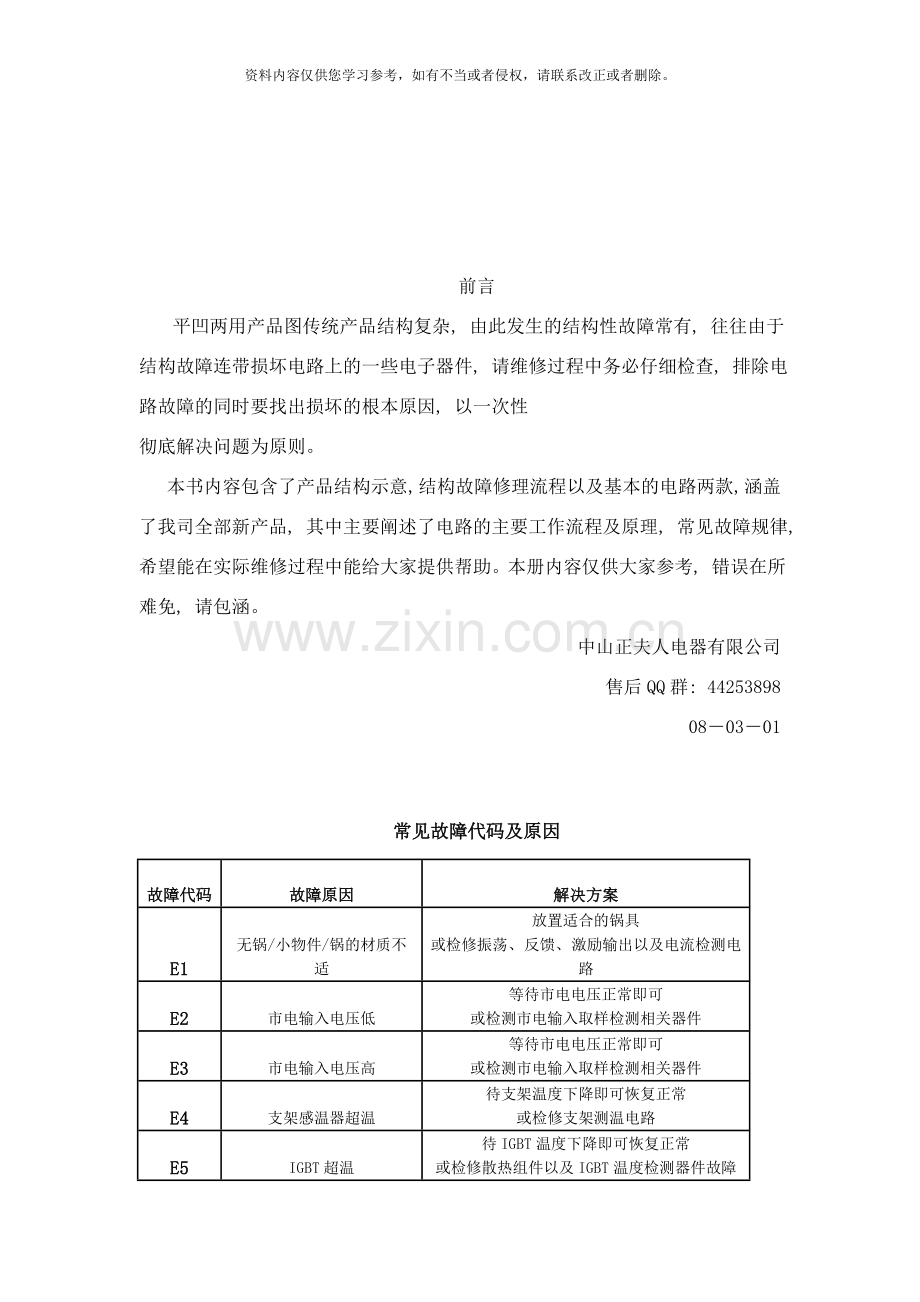

前言
平凹两用产品图传统产品结构复杂, 由此发生的结构性故障常有, 往往由于结构故障连带损坏电路上的一些电子器件, 请维修过程中务必仔细检查, 排除电路故障的同时要找出损坏的根本原因, 以一次性
彻底解决问题为原则。
本书内容包含了产品结构示意, 结构故障修理流程以及基本的电路两款, 涵盖了我司全部新产品, 其中主要阐述了电路的主要工作流程及原理, 常见故障规律, 希望能在实际维修过程中能给大家提供帮助。本册内容仅供大家参考, 错误在所难免, 请包涵。
中山正夫人电器有限公司
售后QQ群: 44253898
08－03－01

常见故障代码及原因
故障代码
故障原因
解决方案
E1
无锅/小物件/锅的材质不适
放置适合的锅具 或检修振荡、 反馈、 激励输出以及电流检测电路
E2
市电输入电压低
等待市电电压正常即可 或检测市电输入取样检测相关器件
E3
市电输入电压高
等待市电电压正常即可 或检测市电输入取样检测相关器件
E4
支架感温器超温
待支架温度下降即可恢复正常 或检修支架测温电路
E5
IGBT超温
待IGBT温度下降即可恢复正常 或检修散热组件以及IGBT温度检测器件故障
E6
面板感温器超温
待面板温度下降即可恢复正常 或检修面板测温电路
E7
IGBT感温器开路
检查IGBT感温器本身以及相关测温电路
E9
面板或三脚架感温器开路
三脚支架或者面板感温器插件断开 或本身开路性损坏
EE
面板或三脚架感温器短路
三脚支架或者面板感温器短路 或其感温检测电路故障

正夫人电磁炉故障代码表

故障现象
D1C
T1
K18
K17
4510(A)
K22(20、 13)
T2(T9)
K8(K6A)4510B
T5
T10
无锅
E0
E1
E0
E1
E1
E1
E1
E1
E1
E1
电压低
E4
E2
E4
E2
E2
E2
E2
E2
E2
E2
电压高
E3
E3
E3
E3
E3
E3
E3
E3
E3
E3
炉面超温
E5
E4
E5
E4

E4
E4
E4
E6

锅传感器短路
E2

EE

E6

锅传感器开路
E2
E6

E9
E6
E6

E9

IGBT超温
E6
E5
E6
E0
E5
E5
E5
E5
E5

IGBT传感器开路

E7

E7
E7
E7
E7

线圈开路
E1

干扰保护

E8
E1

E8
E8
E8

电流大

E0

E0
E0
E0

热敏开路或短路

E2

VCE高

E5

锅空烧

E6
E4

Th开路

E7

Th短路

E8

无过零信号

h1

关机面板有余热

h2

纳米支架超温

E6
E4

传感器开路

E9

E7
传感器短路

EE
EE
EE
支架传感器开路

E9

支架传感器故障

E4
IGBT传感器故障

E5
线盘传感器故障

E6

电磁炉常见器件介绍
一、 LM339集成电路介绍
LM339内置四个翻转电压为6mV的电压比较器,当电压比较器输入端电压正向时(+输入端电压高于-入输端电压), 置于LM339内部控制输出端的三极管截止, 此时输出端相当于开路;
当电压比较器输入端电压反向时(-输入端电压高于+输入端电压), 置于LM339内部控制输出端的三极管导通, 将比较器外部接入输出端的电压拉低,此时输出端为0V。
1、 6、 7; 2、 4、 5; 14、 8、 9; 13、 10、 11为单独的四个电压比较器, 3脚为LM339工作所需电源供电端子, 12脚为接地脚, 每个电压比较器各脚电压关系如下:
当7脚电压高于6脚时 1脚相当于开路; 当7脚电压低于6脚时 1脚相当于接地为0
当5脚电压高于4脚时 2脚相当于开路; 当5脚电压低于4脚时 2脚相当于接地为0
当9脚电压高于8脚时 14脚相当于开路; 当9脚电压低于8脚时 14脚相当于接地为0
当11脚电压高于10脚时13脚相当于开路 当11脚电压低于10脚时13脚相当于接地为0
这样的话, ±端子的电压高低就决定着输出端子的工作状态, 就对输出端子所连接电路的工作状态起到了控制作用或者调制作用。也就是说LM339内部的四个电压比较器实现了本电磁炉磁场脉冲信号环节的一系列控制和调制, 最终驱动了IGBT有序工作, 实现了线圈盘以及高压电容的LC振荡, 才产生了磁场, 成就了电磁炉。
二、 IGBT

绝缘栅双极晶体管(Iusulated Gate Bipolar Transistor)简称IGBT,是一种集BJT的大电流密度和MOSFET等电压激励场控型器件优点于一体的高压、 高速大功率器件。 IGBT有三个电极, 分别称为栅极G(也叫控制极或门极) 、 集电极C(亦称漏极) 及发射极E(也称源极) 。
三、 热敏电阻
热敏电阻是阻值随自身温度变化而变化的一种电阻, 在此机器内使用了有3个, 分别用于IGBT温度检测, 面板温度检测, 三脚支架温度检测, 其外形如下: 极似开关或者稳压二极管, 均为玻璃封装, 在实际使用中容易断裂, 即开路, 引起电磁炉出现E9等故障。检测方法测量其电阻值, 在常温下应和标准值相差不大, 一般电磁炉上采用的都是100K的热敏电阻。
四、 二极管
电磁炉用的二极管一般有三种: 整流二极管、 开关二极管、 稳压二极管; 外形也不相同, 开关二极管、 稳压二极管一般为玻璃封装, 同热敏电阻( 不同的是有二极管正负极色环标记) 。整流管基本外形如下: ( 标记有一色环的方向为此二极管的负极, 另一端为正极)
测量方式, 使用机械万用表电阻档, 黑笔接＋, 红笔接—, 二极管导通, 有一定阻值; 调换表笔不导通, 阻值为无穷大。使用数字万用表二极管档位, 红笔接＋, 黑笔接—, 有0.6左右压降; 调换表笔为无穷大。否则已经损坏!
作用: 整流二极管是利用二极管”正向导通反向不通”的原理将交流电变成直流电压。
开关二极管利用正向导通( 正极电压高于负极时导通, 否则截至) 实现开关左右。
稳压二极管是利用二极管反向击穿特性( 恒压) 的原理实现稳压的。
五、 电阻器
电阻器基本测量方式就是测量其阻值可否于标称值一致, 否则为损坏。色环电阻标称值的确定方式如下: 每种颜色所代表的数: 棕=1   红=2 橙=3 黄=4 绿=5 蓝=6 紫=7 灰=8 白=9 黑=0四位色环标示的其中第一、 二环分别代表阻值的前两位数; 第三环代表倍率; 第四环代表误差。五位色环( 精密电阻) 标示的其中第一、 二、 三环分别代表阻值的前三位数; 第四环代表倍率; 第五环代表误差。
六、 电容器
电容器分为有极性和无极性的两种, 有极性电容在更换时一定要注意正负极不要插错。测量时能够使用数字万用表的电容档, 一般测量出来的误差较大, 修理时最好采用替代的方法将怀疑可能存在故障的电容更换, 如果更换后故障解决, 则原电容损坏; 否则原电容正常。电容损坏的情况有: 容量减少、 漏电、 击穿等。容量减少指电容器的容量和标称值不符, 漏电指的是电容有了一定电阻值, 击穿为电容两极之间电阻为零, 直接连通了。漏电、 击穿能够使用万用表明显测量出来, 怀疑容量不足时能够用新的电容代替所怀疑的电容。另外电容外壳鼓胀或者炸裂的, 肯定损坏, 必须更换。
七、 三极管
三极管分为NPN PNP两种, 主要作用是放大信号或者作为电子开关使用。在T10、 T15电磁炉主板上共有四个三极管, 电源电路的13003、 风扇控制的8050、 激励电路到8050、 8550。前两个主要是典型的开关作用, 激励电路的作用是放大控制信号。基本测量方式如下: NPN管( 13003、 8050)
正表笔接b极 负笔接c或者e 都能够导通
负表笔接b极 正笔接c或者e 均不导通
c、 e极无论正向还是反向测量均不能导通
PNP管( 8550)
正表笔接b极 负笔接c或者e 均不导通
负表笔接b极 正笔接c或者e 都能够导通
c、 e极无论正向还是反向测量均不能导通
如果测试状况和以上不同, 则为损坏, 更换即可, 不过更换时一定要注意安装脚位不要出现错误, 否则装上的新管开机就会被烧毁。
八、 特殊器件
7805三端稳压
属于直流三端稳压器, 外形和三极管封装基本一样, 1脚输入, 2脚接地, 3脚输出, 特性是在满足工作条件下, 从其输入脚输入一个未知的直流电压, 将在3脚和2脚之间输出一个稳定的5V直流电压。输入脚电压的变化不会影响5v输出端的电压。
开关变压器
开关变压器属于开关电源核心部件, 由线圈绕织在高频磁芯上形成, 故障率很低, 但损坏不易直接测量出来, 损坏的原因一般都是内部线圈匝间短路引起, 表现为电源外围器件均完好, 输出级仍无输出电压, 只有采用替代的方式确认。当然对于断脚, 虚焊等问题能够直接看到或者测量出来。
扼流圈
扼流圈的作用主要是抑制电流中的一些高次谐波, 以有效保护电磁炉核心器件IGBT。不易损坏。
互感器
互感器实际上就是个变压器, 当初级有电流流过时, 次级就能感应产生出一定的电动势, 经整流得到适当的电压来确认已放入适合锅具。如果初级无电流流过, 次级将无感应电压, 从而判定无适合锅具放入且通知CPU保护。
VIPer12A工作原理

图1 内部结构

图2 对应引脚名称
MOSFET受芯片内部控制信号( 60kHz) 来决定导通或者截止, 5-8脚是连通的为MOSFET的漏极, 1、 2脚是连通的为MOSFET的源极, 4脚为工作电源输入端, 3脚为反馈输入端。
220v交流经整流后再经R1\\R2限流EC8滤波, 得到300v直流信号。由于MOSFET管的开关作用, 使高频变压器的12端产生60千赫兹的高频信号到57端转换为低压交流信号, 再经过D2半波整流, EC3滤波得到+18VA经过R6、 EC2整流得到18v直流; +18VA经过D4, 经过C2滤波到4脚给电源芯片供电; +18VA也经过Z1稳压管经R4、 C6滤波到3脚作为反馈信号输入, 当+18VA电压过大或者过小时, 3脚就有接收到实际电压与Z1的比较量, 然后就对内部开关控制对开关脉冲做出调整, 使模块最终输出平整电压。
电磁炉基本故障判定
一: 炸机。故障现象: 通电后, 整台电磁炉无任何反应。蜂鸣器、 风扇、 显示屏、 指示灯均无反应。
1: 插座无电或接触不好。电磁炉最忌电源线或插座接触不好, 电磁炉内部故障大多因电源线接触不好引起, 电源插头烧坏往往是因为电源插座接触不好导致的。解决方法: 更换家庭电线或电源插座。
2: 电源线断或连接端子松脱。解决方法: 更换同规格的电源线, 及重新插好松脱的电源线与主板连接端子。
3: 保险管熔断( 10A/15A 250V) 。原因: a:正常损坏,更换保险管即可。B:内部主板电路损坏导致, 可选择更换主板, 或修理主板( 须专业无线电人员)
4: 显示控制板连接排线松脱, 导致主板正常加电而控制板无电, 因此整机无反应。解决方法: 重新连接好主板与控制板的连接线即可。
5: 显示控制板或主电路板损坏, 导致整机死机。解决方法: 更换主板或显示控制板, 也可选择修理。
6: 电源供电电路损坏, 致使整机控制执行小信号电路无电, 无法工作。检查更换主电路板电源电路相应器件。
二: 开机有反应, 但不加热。故障现象: 开机后, 蜂鸣器或指使灯、 显示屏或风扇有反应但不加热。
1: 无锅、 锅具底部变形或锅具材质不适合。此时显示屏有相应的故障显示, 更换适合的锅具即可。
2: 电压过高或过低, 内部保护电路正常启动使整机不工作。此时也有相应的故障显示, 市电电压正常后即可使用。内电路电压检测电路损坏也将导致保护电路误动作, 检查更换即可。
3: 主板与线盘的连接端子松脱, 主板电路空载, 无法输出磁力线。连接好接线端子即可
4: 显示控制板或主电路板坏。其中包括炉电磁炉整机电流过大、 炉面热敏电阻及ICBT上的热敏电阻故障( 有故障代码显示) 和显示控制板或主电路内部开路性故障。更换相应的配件即可解决, 必要时更换主板或显示控制板。
三: 加热, 但不能正常工作。故障现象: 电磁炉能够加热但不正常。
1: 指示灯没有反应, 风扇自转。显示控制板与主板连线不良, 连好即可。有时是主板或显示控制板损坏引起。更换即可。
2: 加热但指示灯不亮。显示控制板坏。予以更换。
3: 炉面温度过高、 ICBT温度过高引起电磁炉正常保护, 或炉面及ICBT处的热敏电阻变质引起非正常保护。正常保护待温度下降后即可正常。非正常保护更换热敏电阻即可。
4: 加热基本正常, 只是某些操作失灵或显示不正常。一般是操作面板故障引起, 更换就应该正常。否则是灯板微电脑控制的问题, 这就要更换灯板。
四: 面板故障。
包括外壳或面板开裂, 往往是因为受外力冲击引起面板开裂的, 更换同型号的陶瓷面板。外壳裂纹系锅具太大, 热量辐射到外壳上, 热胀冷缩引起, 更换同型号的外壳。面板与外壳开裂的用704硅胶沾好即可。
五: 噪音问题。
1: 风扇噪音, 随加热温度的升高转速越高, 散热越好, 自然噪音越来越大属正常。但风扇磨损引起的噪音, 更换风扇即可。
2: 其它噪音, 一般为锅具加热时产生的。这是和锅的材质有关, 不影响加热效果。判定方法: 有锅噪音大时, 不关机把锅拿下来, 再听噪音, 就可判定。
1、 面板破裂
面板是从纳米圈下方和纳米圈粘接在一起, 而且由三脚支架安装螺丝固定的压片压紧的, 一般有197、 199两种规格, 以配合197、 199两种纳米圈。破裂后, 首先拆下面板下的压片, 然后直接打碎已破裂面板, 分离后即可拆下。粘接新面板时首先要将纳米圈上附着的硅胶清理干净, 将我司所配硅胶均匀涂抹在纳米圈上, 摆正面板位置压上面板, 加一定重物压紧, 原则上需要24个小时, 最后安装面板压片, 清理溢出的胶即可。
2、 面板渗水
面板渗水的原因不外乎面板和纳米圈的粘接不严造成, 必须取下面板重新粘接。注意, 取面板时一定要仔细, 首先拆下压片, 然后使用裁纸刀片从面板下面, 将面板和纳米圈缝隙中的胶掏空, 随后从面板上面压下, 慢慢将面板取下, 重新粘接即可。
3、 纳米圈损坏
纳米圈有破损或老化损坏的, 老化损坏的一般是三脚支架固定处开裂, 更换时首先使用刀片将纳米板和上壳连接部位的粘接胶掏空, 即可取下, 随后还需要取下面板; 粘接的时候要清理干净上壳粘连部位的胶, 在面板粘接部位均匀涂上硅胶, 放置好纳米板加压24小时, 清理溢出来的硅胶即可。
4、 三脚支架融掉
融掉三脚架的直接原因是支架直接承温过高, 是由于三脚支架没有竖起来, 即使用平锅炒菜或平锅干烧( 机器受感温的局限性没有及时保护) 。更换时, 首先松开纳米板背面的固定螺丝, 使用工具从背面三脚支架的定位孔顶出三脚支架即可; 安装时一定要注意防水胶垫准确安装。
5、 三脚支架渗水
一般为三脚支架的防水胶垫老化或者装配不到位引起, 拆掉三脚支架, 检查或者更换防水胶垫即可。
6、 三脚支架漏电
装配有外感温器的三脚支架内部和感温器的绝缘材料( 绝缘胶管) 老化或损坏所致, 更换或者增加可用绝缘材料即可, 注意防水胶垫的安装一定到位。
7、 面贴渗水
面贴粘接不好引起, 加胶重新粘贴或者更换新面贴, 注意上壳粘贴面一定要处理干净, 面贴均为单面胶材料制成, 更换新面贴时处理好面板粘接面直接就能够粘贴。
8、 线盘固定端子破裂
线盘基层为磁质材料, 容易破裂, 若损坏, 能够使用AB胶粘接即可。
9、 底壳排风口进水
在底壳内部, 排风口处钻几个排水口, 最大程度的使得少量溢水能够有效排除底壳。
10、 风扇进风口进水
检查底壳胶垫可否遗失, 补装胶垫或更换为加高胶垫。同时提醒顾客防止溢锅。
11、 底壳上的线盘固定立柱断裂
使用AB胶粘接即可。
注意: 有些机器线盘下面有加垫的磁环, 目的是增高线盘, 减小线盘距离面板的距离, 维修过程中, 不能够随便丢弃的, 否则影响加热功率以及检锅效果。

K8系列电磁炉工作原理
整机供电电路
220V交流电经三插电源线连接到主电路板ACL1、 ACN1两个插件上, ACL1端子一路经F1( 12A保险管) 以及互感器CT1( 电流取样变压器) 加至全桥整流器的一个交流输入端子; CAN直接连接着全桥整流器的另一个交流输入端子; 这样在全桥整流器的正负极将产生用于IGBT以及线圈盘工作的300V左右的直流电压, 即V-1, 其中C3为交流滤波电容, L1为额流线圈, C8为直流滤波电容。
同时ACL、 ACN两个插件上的交流电经过二极管D13、 D14整流( D13、 D14和全桥内部1-4、 3-4两个二极管组成的全桥整流电路) , 在D13、 D14的负极产生300V左右的直流电压V-0, 经过R1、 R2供给电源电路, 目的是经过电源电路产生用于整机工作的直流5V和18V电压。ACL、 ACN两个插件上的交流电还经过二极管D5、 D6整流( D5、 D6和全桥内部1-4、 3-4两个二极管组成的全桥整流电路) , 在D5、 D6的负极产生200V左右的直流电压V-2, 经R44、 R45分压, EC10滤波, 得到+3V左右的V_5用于检测输入的交流市电电压是否正常。
开关电源电路
在D13、 D14的负极产生300V左右的直流电压, 首先经过电源供电电阻R1、 R2限流、 EC8滤波加到由U2、 T1、 D1、 C1、 R3、 D2、 D3、 D4、 Z1、 EC1、 EC3、 C2、 C6组成的电源供电电路。首先300V直流电经开关变压器T1 ( 2脚到1脚) , 加到电源控制集成电路U2的578脚( U2内部场效应管漏极) , 578脚和开关变压器1脚接的 D1、 C1、 R3为高频电压吸收回路, 保护U2正常工作。U2的1 2脚( U2内部场效应管源极) 接地, 3脚为反馈电压输入端, 4脚为供电端, C2为供电端滤波电容, 开关电源启动后在开关变压器的次级5、 7脚感应产生高频交流电压, 经D2整流, EC3滤波, 加到Z1的负极, 产生用于整机供电的18V。Z1为18V稳压二极管, R6为18V供电限流电阻, EC2为18V输出级滤波电容, 这样就产生了用于整机供电的V_3; 注意在Z1负极产生 的18V电压还经过D4供给U1的第四脚, 为电源电路正常工作提供供电。＋18VA直接给散热风扇电机供电; 还经供电电阻R6后( +18V) 为LM339( 第3脚) 以及IGBT推动电路Q2、 Q3等器件提供工作电压。开关电源工作后, 在开关变压器的次级6、 7脚感应产生高频交流电压, 经D3整流, EC1、 EC4滤波, 加到U3( LM7805) 的输入端1脚, 这样在U1的输出端3脚就会产生一个稳定的5V直流电压即V-4, EC5为5V电压的滤波电容。此电压除给主板提供5V供电外, 经灯板插件11脚( 10脚接地) 给控制板供电。
市电输入电压检测保护电路
V-2经R44、 R45分压, EC10滤波, 得到+3V左右的V_5用于检测输入的交流市电电压是否正常。V_5经过控制板插件4脚加至CPU, 从而实现输入的市电过高或者过低保护。注意, V_5处对电源＋5V连接有一个开关二极管D20, 即分压产生的V-5如果超过5V的话( 即输入电压升高到一定幅度) , D20导通, 将V-5电压钳位到5V, 不至于使得V_5过高, 防止加至CPU的保护电压过高, 损坏CPU。
高压电路( IGBT功率输出电路) :
经全桥整流出来的300V直流V-1 经L1、 C8滤波, 经过线盘接线柱OUT1到电磁线盘, 从电磁线盘的另一个接线柱OUT2加至Q1(IGBT)的集电极, IGBT的发射极接地, IGBT的控制极连接来自IGBT激励电路的激励信号。高压电容C10并联于电磁线盘, 和电磁线盘组成了一个LC振荡电路, 在IGBT截至期间为电磁线盘滞后的电动势提供通路。这里需要注意的是本电路的IGBT内含阻尼二极管, IGBT控制极的脉冲宽度越大, 功率越大; 反之越小。还有在IGBT截至期间, LC自由振荡的产生的峰值脉冲如果没有消失, 而开关脉冲己提前到来, 就会出现很大的导通电流使Q1烧坏。因此必须在LC自由振荡产生的脉冲消失后, IGBT才能够导通, 这样须设立相关同步电路使得开关脉冲的前沿与峰值脉冲后沿务必同步。同时IGBT控制级的脉冲幅度要求达到一定幅度, 才能驱动IGBT工作, 则需要IGBT驱动电路来实现, 即控制级前设立IGBT激励电路。
IGBT激励电路:
IGBT激励电路是作用主要是为IGBT控制极提供足够幅度的脉冲电压, 以推动IGBT工作( 脉冲的宽度决定功率的大小, 由灯板上的控制电路实现调节) 。电磁炉前级信号经IC3( LM339) 第10、 11脚调制, 在其13脚上产生一定宽度的脉冲信号经由Q2、 Q3、 R11、 D7、 D8、 C11、 C12组成的放大电路将信号放大, 经过R12、 R13分压加至IGBT的控制级。
脉冲信号控制输出电路:
IC3( LM339) 的第13脚为脉冲信号的最终输出端子, 13脚的脉冲状态受10、 11脚控制, 10脚外接由R15、 C13、 D9等组成的自由振荡电路, 受控于LM339第1脚同步控制电路输出的控制信号V_11。11脚外接PWN信号输入, 来自CPU的PWN信号经过控制板插件2脚加至主板, 经R19、 R20分压, EC7滤波, 经R17加至第11脚, 受控于D1负极的V_9 即OPEN开关机信号; 受控于LM339第14脚经过R21加来的VCE即IGBT集电极电压检测反馈信号。同时受来自LM339 2脚经过D10实现的电流检测控制。
振荡电路 同步电路 反馈电路
LM339 10脚外接的R15、 C13、 D9组成的RC振荡电路在10脚形成一定频率的锯齿波, 受LM339 1脚的同步脉冲信号控制。LM339 1脚的同步脉冲信号受LM339 6 7脚的反馈信号控制, 来自电磁线盘前端的信号经R18、 R33分压加至6脚, 来自线盘后端的信号经R30、 R31、 R32分压加至7脚, 这样6、 7脚的电压变化就反映出了线盘以及高压电容的振荡情况, 经过内部控制1脚就能够产生用于同步控制的脉冲信号PAN即V_11。同时IGBT的集电极电压经R26、 R27、 R24、 R25分压所得信号V_12加至LM339的第8脚, ＋5V电压经过R22、 R23分压产生V_10加至LM339的9脚, IGBT集电极的电压变化就能够在LM339 14脚反映出来, 即产生IGBT集电极反馈信号VCE。
开关机控制 PWM信号输出电路
当电磁炉开机后, CPU发出开机指令OPEN信号, 同时间隔性输出PWM信号, 依据反馈回CPU的电源电压高低检测信号VAD( 若不正常显示E2 E3) 、 以及电流检测电路的IAD( 若不正常显示E1) 、 还有IGBT输出级同步反馈电路的PAN信号, 如果判断己放入适合的锅具, 且一切正常CPU则转为输出正常的PWM信号, 电磁炉进入正常加热状态, 如果检测电路IAD、 VAC及PAN信号反馈的信息, 不符合条件, CPU会判定为相应的故障, 则继续输出价格的PWM试探信号, 同时发出指示相应的报知信息, 如1分钟内仍不符合条件, 则发出关机OFF指令。开关机控制是由控制板( 灯板) 上的CPU发出指令, 即OPEN信号, 加至R35上。开机即为高电平, 和LM339 11脚相连的D1截止, LM339 11脚电压不受影响, 正常开机; 如果再按一次开关按键则执行关机( OFF) 指令OPEN信号为o值, 则D1导通, 致使LM339 11脚电压为0, 10脚电压高于11脚, 反偏, 13脚输出为零, 即整机停止加热。自CPU发出的PWM信号, 经R19、 R20、 C15、 R16、 R17、 EC7、 C14等组成的积分电路, 加至LM339的第11脚, 其中受LM339的第14脚( V_CE反馈控制信号) 的电压信号控制的。
锅具以及小物件检测控制电路( 电流检测控制电路)
电流检测取样电路是由CT1( 互感器) 、 C21、 VR1、 R36、 D15、 D16、 D17、 D18、 R37、 R38、 EC6等器件组成, 电磁炉放置适合锅具加热时, CT1的初级线圈上有电流流过, 次级将会产生一定额度的交流电压, 经C21、 VR1、 R36阻尼, D15、 D16、 D17、 D18整流, EC6滤波, R37、 R38分压, 在R37上产生一个V_6经过控制板插件第6脚加至CPU, 以判定是否有锅具放置。同时在R38上产生的电压值经过R39、 R40加至LM339的第5脚, LM339的4脚由＋5V经过R41、 R42分压供电, 这样LM339第2脚的电位就受控于LM339的第5脚, 即受控于取样电压。 这样就能有效检测到是否有适合锅具放置, 且实施保护。另外, LM339的第2脚还接有一个D12, 用于控制CPU输出的INT中断信号。工作原理为: 如果无锅具放入的话, CT1无电流流过, 在R37、 R38上无感应电压, 即LM339的5脚电压低于4脚, 反偏, 2脚输出为0, 这将导致D10、 D12导通, 致使LM339第13脚电压为零无输出, 同时INT信号端也为零, 经过控制板插件8脚加至CPU, 起到对整机的控制作用。反之, 则各脚位电压不受影响, 整机进入正常工作状态。注意: VR1调节的大小影响着电磁炉的输出功率, 因为此处实际调节的是检锅的临界电压值, 如果调节的这个值幅度大的话, 自然用于试探或者加热输出的PWM信号基点就会提高。这样整机功率就会增加, 建议不要轻易调节!
散热电路 由R48、 Q5、 D21及CN1连接的风扇组成, 控制信号( FAN) 来自CPU, 如果为高电平时, 经R48作用于Q2基极, Q5则饱和导通, 串联于＋18V和Q5集电极的散热风扇电机经过Q5集电极到地形成了通路, 开始运转, 实施散热。反之停止散热。
面板控温( 三脚支架控温同样道理) ＋5V电压经过R46和CN2上连接的面板感温器( 100K的热敏电阻) 分压, 产生一个控制电压LAD加至CPU用于面板超温保护控制。
IGBT过热保护 ＋5V电压经过R47和RT201( 100K的热敏电阻) 分压, 产生一个控制电压GAD加至CPU用于IGBT超温保护控制。
报警电路 +5V电压经过蜂鸣器BZ1加至控制板插件的1脚BUZ信号端, 由CPU输出的BUZ信号直接控制, 只有在控制信号为低电平时, 有电流流过, ”滴”一声, 报警。
正夫人K8系列产品常见故障
适用机型: 4510B T5 T4A K8 K6A K6 H15等机型主电路
检测条件: 断开线盘、 灯板、 风扇、 感温器等外围器件单独检测主电路板或通电测试
( 检测值均为使用数字表二极管挡位在路检测 数据因万用表不同可能存在差距)
1、 渗水电路板处理( 面板引起渗水的一定要将面板重新粘接, 否则会重复损坏)
A、 电路板焊接面水泽处理
针对水泽严重的电路板, 能够使用钢丝刷子将电路板焊接面轻轻打磨, 这样处理后焊接点就能够一目了然了, 就完全能够进行正常维修了。
B、 电路板基板覆铜皮脱离、 烧焦处理
对于覆铜皮已经烧断的基板, 使用导线顺着原来的位置修补好。基板烧焦的位置, 必须将烧焦部分用刀子把焦痕刮干净, 对于焦痕较大的部位一样如此处理。处理好后, 如果无法直接焊接元件的话, 能够使用导线修补。
C、 修复后电路处理
修理好后用香蕉水或无水酒精( 化工商店有售) 清洗电路板, 干燥后在焊接面涂上绝缘漆( 漆包线商店有售) , 凉干即可。
2、 整机不通电
避开外界因素( 家庭电源供电以及电源插座等外界因素) , 针对本机而言有两种情况。
A、 保险管完好
系主电路板开关电源电路损坏所致, 一般损坏元器件为D13( 1N4007) 、 D14( 1N4007) 、 R1( 39Ω\1W) 、 R2( 39Ω\1W) 、 U2( 开关变压器为901的VIP1.2\VIP2.2通用) 、 Z1( 18V稳压二极管) 、 D4( 1N4148) 。检查更换上述器件后, 测量U2各脚在线阻值( 920数字表二极管挡位, 实际是压降) , 红表笔分别接1\2(1、 2两脚相通)、 3、 4脚, 黑笔接5、 6、 7、 8的任一脚( 5、 6、 7、 8四脚相通) , 压降分别为: 0.535、 1.173、 1.915。正常即可通电试机。如果开机还不通电, 首先检查开关电路的次级, 主要测量: D2、 D3负极对地电阻, 正常值分别为( 还是用二极管档, 红笔接测量点, 黑笔接U3散热片) ∞、 1.111, 否则检查相应支路, U3( 7805) 易损。其次, 替换开关变压器, 开关变压器损坏也能引起电源不起振, 即整机不通电故障。

B、 保险管损坏
保险管损坏说明电路存在严重短路现象, 主要是全桥整流器DB1( 15A) 以及IGBT故障引起。测量全桥的负极到两个交流输入端以及正极的压降( 二极管档红笔接负极, 黑笔接测量点) , 正常分别是: 0.520、 0.520、 0.960; 测量两个交流端子到正极的压降分别为0.520、 0.520; 否则更换DB1( 15A) 。测量IGBT集电极到发射极、 控制极的压降, 均为∞, 否则更换IGBT。全桥以及IGBT更换后, 检测全桥交流输入两个端子正反向压降均为∞, 否则还要检查开关电源电路。检测IGBT控制极到发射极(红笔接G极,黑笔接E极)压降正常为1.080,否则检查IGBT驱动电路, 重点检查Q2(1S8050)、 Q3(1S8550)、 D7( 1N4148) 、 D8( 1N4148) , 其次查R11、 R12、 R13、 C12。检查更换损坏器件后, 请注意检查C8( 5UF\400VDC) 、 C10有无鼓胀或者炸裂, 如有更换后再通电试机。
3、 放置正常锅具, 开机不加热, 显示E1或类似故障;
E1故障为平凹两用产品易发故障, 能够单独将主电路板通电或仅连接线盘通电测量以下几处电压可否正常, 以判定损坏器件:
器件名称及脚位
对地电压
故障原因以及特殊测试条件
D19 ＋级
0.35
偏高则为D19损坏 视损坏程度出现E1或间歇性加热
D10 ＋级
0.53
偏高则为D10损坏 出现不能检锅 显示E1
R18下端
即LM339 6脚
3.95
电压低或者没有为R18阻值变大或者开路 不检锅显示E1
LM339 7脚
4.48
须接上线盘测试 不正常则为R30 R31阻值变大 不检锅显示E1
LM339 8脚
1.10
须接上线盘测试 不正常则为R26 R27阻值变大 不检锅显示E1
R11下端
即Q2 Q3基极
0.15
若没有或者很低则为IGBT激励电路基极偏置电阻R11开路

如果主板上灯板插件部位有渗水现象, 即水泽的话,
