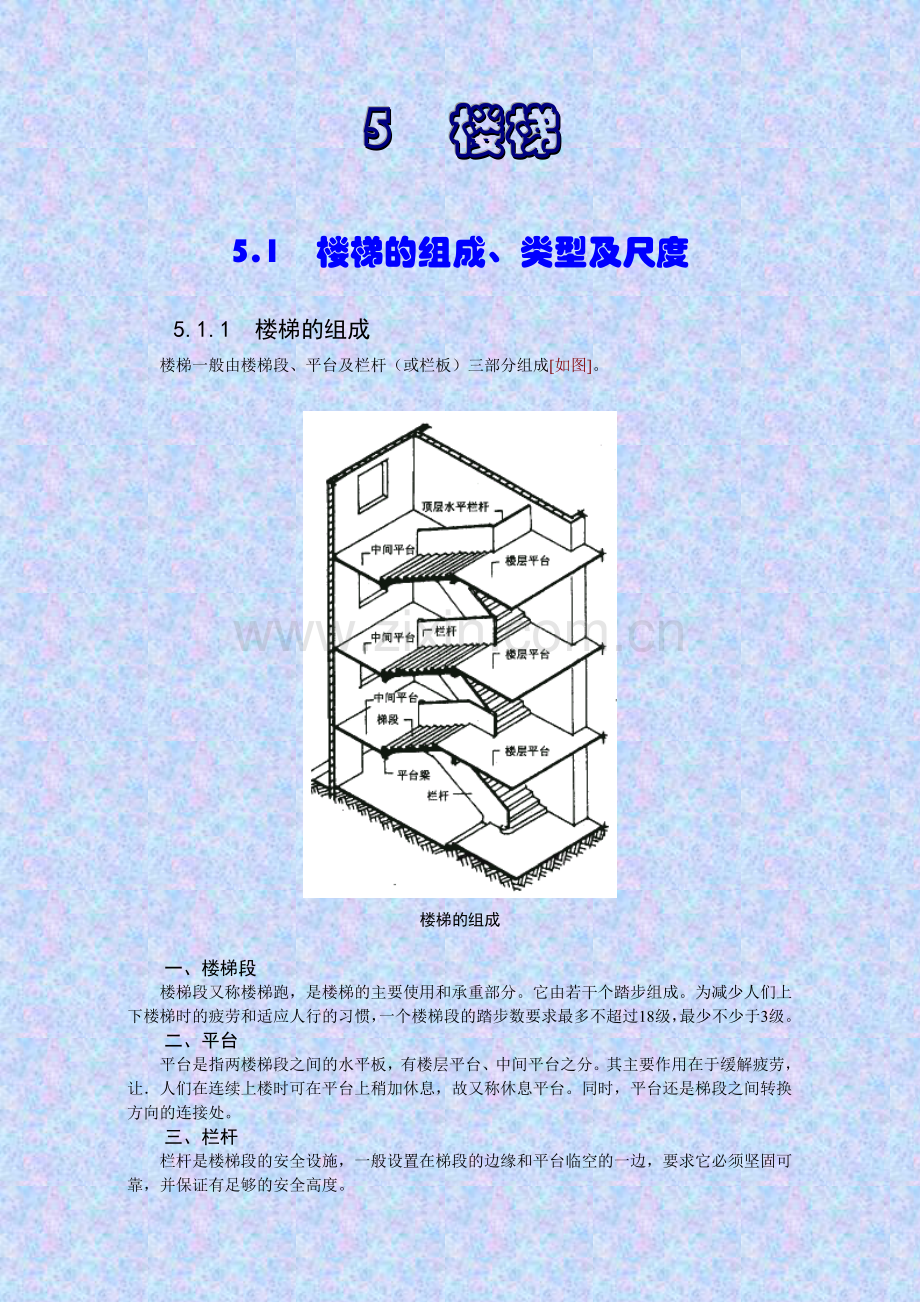

5 楼梯

5.1 楼梯的组成、类型及尺度

5.1.1 楼梯的组成
楼梯一般由楼梯段、平台及栏杆（或栏板）三部分组成[如图]。

楼梯的组成

一、楼梯段
楼梯段又称楼梯跑，是楼梯的主要使用和承重部分。它由若干个踏步组成。为减少人们上下楼梯时的疲劳和适应人行的习惯，一个楼梯段的踏步数要求最多不超过18级，最少不少于3级。
二、平台
平台是指两楼梯段之间的水平板，有楼层平台、中间平台之分。其主要作用在于缓解疲劳，让．人们在连续上楼时可在平台上稍加休息，故又称休息平台。同时，平台还是梯段之间转换方向的连接处。
三、栏杆
栏杆是楼梯段的安全设施，一般设置在梯段的边缘和平台临空的一边，要求它必须坚固可靠，并保证有足够的安全高度。

5.1.2 楼梯的类型
按位置不同分，楼梯有室内与室外两种。
按使用性质分，室内有主要楼梯、辅助楼梯；室外有安全楼梯、防火楼梯。
按材料分有木质、钢筋混凝土、钢质、混合式及金属楼梯。
按楼梯的平面形式不同，可分为如下几种：（a）单跑直楼梯；（b）双跑直楼梯；（c）曲尺楼梯；（d）双跑平行楼梯；（e）双分转角楼梯；（f）双分平行楼梯；（g）三跑楼梯；（h）三角形三跑楼梯；（i）圆形楼梯；（j）中柱螺旋楼梯；（k）无中柱螺旋楼梯；（l）单跑弧形楼梯；（m）双跑弧形楼梯；（n）交叉楼梯；（o）剪刀楼梯。［楼梯的形式如图］

图5-2 楼梯平面形式
（a）单跑直楼梯；（b）双跑直楼梯；（c）曲尺楼梯；（d）双跑平行楼梯；
（e）双分转角楼梯；（f）双分平行楼梯；（g）三跑楼梯；（h）三角形三跑楼梯；
（i）圆形楼梯；（j）中柱螺旋楼梯；（k）无中柱螺旋楼梯；（l）单跑弧形楼梯；
（m）双跑弧形楼梯；（n）交叉楼梯；（o）剪刀楼梯

［楼梯的形式实例］

单跑直楼梯、双跑直楼梯

双分转角楼梯

曲尺楼梯

三跑楼梯

双分平行楼梯

剪刀楼梯

中柱螺旋楼梯

无中柱螺旋楼梯

弧形楼梯

5. 1. 3 楼梯的设计要求
一、作为主要楼梯，应与主要出人口邻近，且位置明显；同时还应避免垂直交通与水平交通在交接处拥挤、堵塞。
二、必须满足防火要求，楼梯间除允许直接对外开窗采光外，不得向室内任何房间开窗；楼梯间四周墙壁必须为防火墙；对防火要求高的建筑物特别是高层建筑，应设计成封闭式楼梯或防烟楼梯。
三、楼梯间必须有良好的自然采光。

5. 1. 4 楼梯的尺度
一、楼梯段的宽度
楼梯的宽度必须满足上下人流及搬运物品的需要。从确保安全角度出发，楼梯段宽度是由通过该梯段的人流数确定的。
二、楼梯的坡度与踏步尺寸
楼梯梯段的最大坡度不宜超过38o；当坡度小于20o时，采用坡道；大于45o时，则采用爬梯［楼梯、坡道、爬梯的坡度范围如图］

楼梯坡度实质上与楼梯踏步密切相关，踏步高与宽之比即可构成楼梯坡度。踏步高常以h表示，踏步宽常以b表示，
民用建筑中，楼梯踏步的最小宽度与最大高度的限制值［见表］。

楼梯踏步最小宽度和最大宽度（mm）
楼梯类别
最小宽度b
最大高度h
住宅公用楼梯
250（260～300）
180（150～175）
幼儿园楼梯
260（260～280）
150（120～150）
医院、疗养院等楼梯
280（300～350）
160（120～150）
学校、办公楼等楼梯
260（280～340）
170（140～160）
剧院、会堂等楼梯
220（300～350）
200（120～150）

三、楼梯栏杆扶手的高度
楼梯栏杆扶手的高度，指踏面前缘至扶手顶面的垂直距离。楼梯扶手的高度与楼梯的坡度、楼梯的使用要求有关，很陡的楼梯，扶手的高度矮些，坡度平缓时高度可稍大。在30o左右的坡度下常采用900mm ；儿童使用的楼梯一般为600mm。对一般室内楼梯≥900mm，靠梯井一侧水平栏杆长度＞500mm，其高度≥1000mm，室外楼梯栏杆高≥1050 mm。
四、楼梯尺寸的确定
设计楼梯主要是解决楼梯梯段和平台的设计，而梯段和平台的尺寸与楼梯间的开间、进深和层高有关。

楼梯尺寸的确定

1、梯段宽度与平台宽的计算
梯段宽B：
B=
A——开间净宽
C——两梯段之间的缝隙宽，考虑消防、安全和施工的要求，C=60～200
平台宽D： D≥B
2、踏步的尺寸与数量的确定
N=
H——层高
h——踏步高
3、梯段长度计算
梯段长度取决于踏步数量。当N已知后，对两段等跑的楼梯梯段长L为
L=
b——踏步宽
五、楼梯的净空高度
为保证在这些部位通行或搬运物件时不受影响，其净高在平台处应大于2m；在梯段处应大于2. 2m。
当楼梯底层中间平台下做通道时，为求得下面空间净高≥2000mm，常采用以下几种处理方法：［如图］

平台下作出人口时楼梯净高设计的几种方式
(a)底层设计成“长短跑”；(b增加室内外高差；
(c) (a)(b)相结合；(d)底层采用单跑梯段

1、将楼梯底层设计成“长短跑”，让第一跑的踏步数目多些，第二跑踏步少些，利用踏步的多少来调节下部净空的高度。
2、增加室内外高差。
3、将上述两种方法结合，即降低底层中间平台下的地面标高，同时增加楼梯底层第一个梯段的踏步数量。
4、将底层采用单跑楼梯，这种方式多用于少雨地区的住宅建筑。
5、取消平台梁，即平台板和梯段组合成一块折形板。
