水利工程平面图施工范本.doc

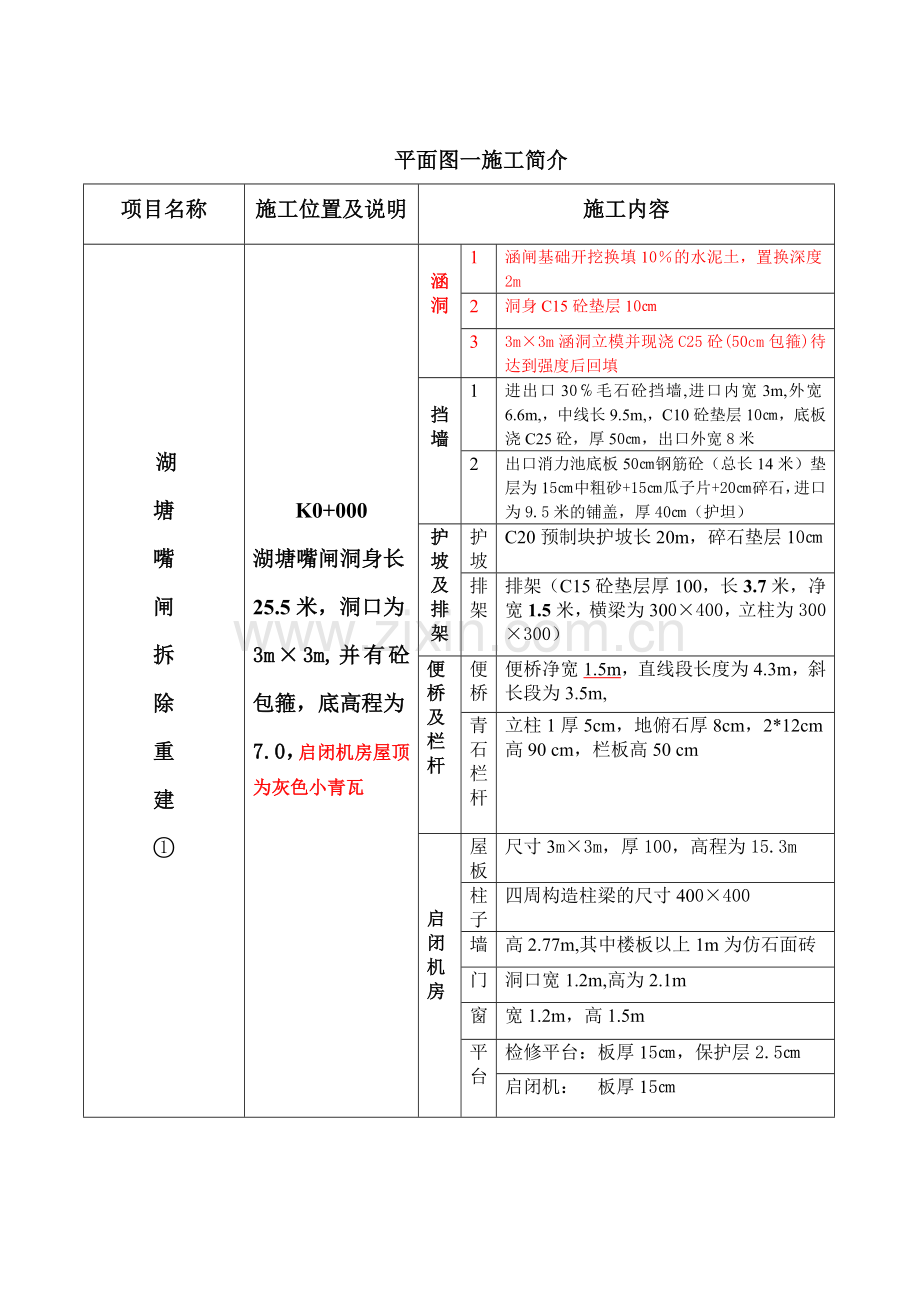

平面图一施工简介
项目名称
施工位置及说明
施工内容

湖
塘
嘴
闸
拆
除
重
建

K0+000
湖塘嘴闸洞身长25.5米，洞口为3m×3m,并有砼包箍，底高程为7.0，启闭机房屋顶为灰色小青瓦

涵洞
1
涵闸基础开挖换填10％的水泥土，置换深度2m
2
洞身C15砼垫层10㎝
3
3m×3m涵洞立模并现浇C25砼(50cm包箍)待达到强度后回填

挡墙
1
进出口30℅毛石砼挡墙,进口内宽3m,外宽6.6m,，中线长9.5m,，C10砼垫层10㎝，底板浇C25砼，厚50㎝，出口外宽8米
2
出口消力池底板50㎝钢筋砼（总长14米）垫层为15㎝中粗砂+15㎝瓜子片+20㎝碎石，进口为9.5米的铺盖，厚40㎝（护坦）
护坡及排架
护坡
C20预制块护坡长20m，碎石垫层10㎝
排架
排架（C15砼垫层厚100，长3.7米，净宽1.5米，横梁为300×400，立柱为300×300）
便桥及栏杆
便桥
便桥净宽1.5m，直线段长度为4.3m，斜长段为3.5m,
青石栏杆
立柱1厚5cm，地俯石厚8cm，2*12cm高90 cm，栏板高50 cm

启闭机房
屋板
尺寸3m×3m，厚100，高程为15.3m
柱子
四周构造柱梁的尺寸400×400
墙
高2.77m,其中楼板以上1m为仿石面砖
门
洞口宽1.2m,高为2.1m
窗
宽1.2m，高1.5m
平台
检修平台：板厚15㎝，保护层2.5㎝
启闭机： 板厚15㎝

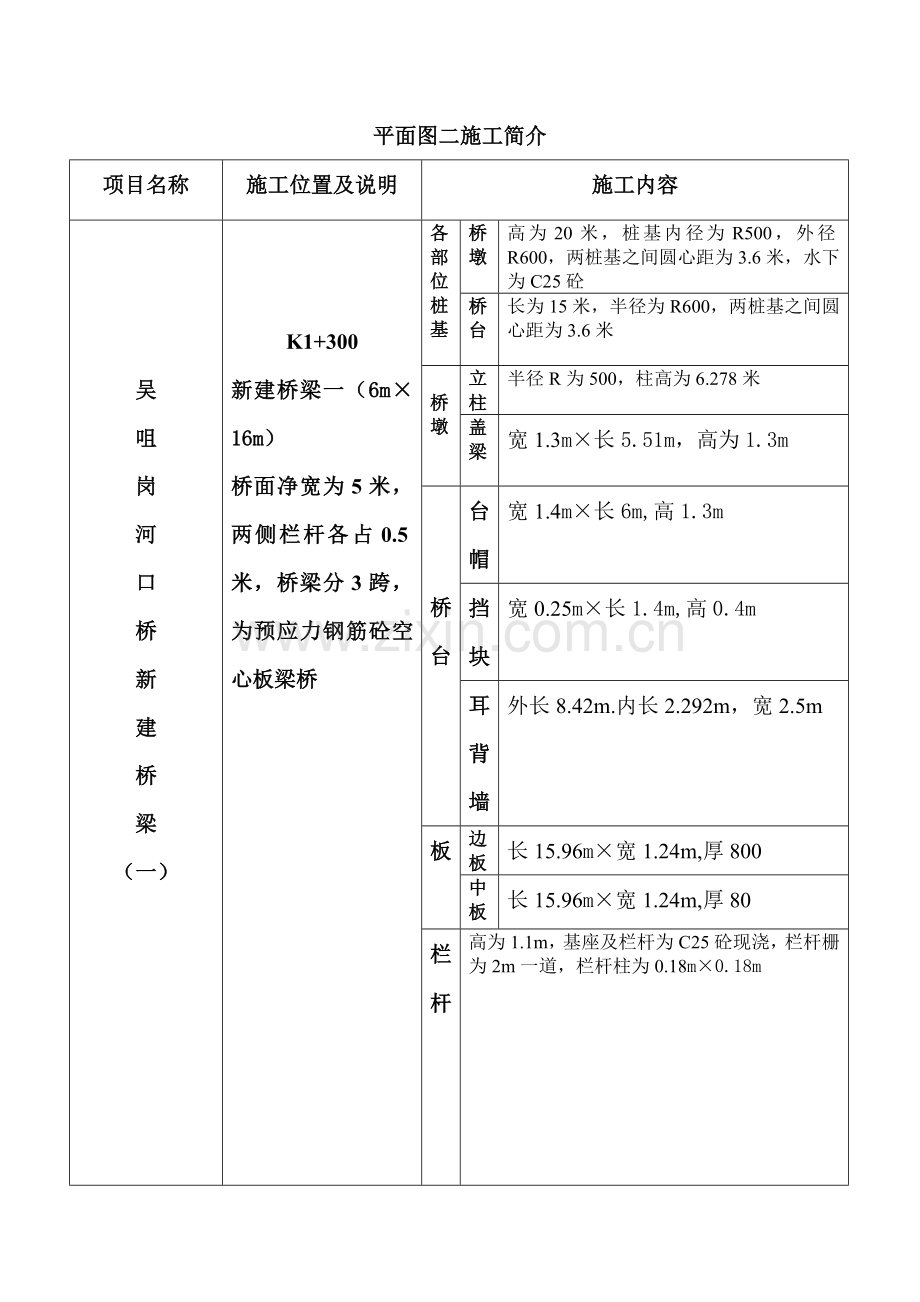

平面图二施工简介
项目名称
施工位置及说明
施工内容

吴
咀
岗
河
口
桥
新
建
桥
梁
（一）

K1+300
新建桥梁一（6m×16m）
桥面净宽为5米，两侧栏杆各占0.5米，桥梁分3跨，为预应力钢筋砼空心板梁桥
各部位
桩基
桥墩
高为20米，桩基内径为R500，外径R600，两桩基之间圆心距为3.6米，水下为C25砼
桥台
长为15米，半径为R600，两桩基之间圆心距为3.6米

桥墩
立柱
半径R为500，柱高为6.278米
盖梁
宽1.3m×长5.51m，高为1.3m

桥
台
台帽
宽1.4m×长6m,高1.3m
挡块
宽0.25m×长1.4m,高0.4m
耳背墙
外长8.42m.内长2.292m，宽2.5m
板
边板
长15.96m×宽1.24m,厚800
中板
长15.96m×宽1.24m,厚80
栏
高为1.1m，基座及栏杆为C25砼现浇，栏杆栅为2m一道，栏杆柱为0.18m×0.18m
杆

平面图三施工简介
项目名称
施工位置及说明
施工内容

牛
河
斗
门
拆
除
重
建

K2+400
牛河斗门闸洞身长36米，洞口为宽1m×高1.7m,并有砼包箍，底高程为7.0 启闭机房屋顶为灰色小青瓦，所有挡墙排水孔距底板0.5米，直径为￠100mPVC

涵洞
1
基础开挖到设计高程，浇筑C15砼垫层100

2
1×1.7涵洞立模并现浇C25砼(50cm包箍)待达到强度后回填

挡墙
1
进出口为C20素砼挡墙，内口宽1米，外口宽2.6米中线（同箱涵中心线）长6米，C15素砼底板400
消力池
2
进出口消力池各长6米，C15素砼垫层100，C25钢筋砼厚40㎝

护坡
排架
护坡
C20预制块护坡长20m，碎石垫层100
排架
排架（C15砼垫层厚100，长3米，净宽1.2米，横梁为300×400，立柱为300×300）
便桥
栏杆
便桥
便桥净宽1.2m，直线段长度为12m
栏杆
立柱1厚5cm，地俯石厚8cm，2*12cm高90 cm，栏板高50 cm

启闭
机房
板
屋面
板厚100,3米×4.2米
平台

柱
机房平台构造柱（GZ）250×250
外墙
平台板以上1米外墙贴灰色仿石面砖，其它粉白色外墙涂料，内墙做踢脚，高为15㎝

门窗
门为1.2米×2.1米
窗为1.2米×1.5米铝合金窗

平面图四施工简介
项目名称
施工位置及说明
施工内容
提防
加固

7+200→7+500
起点位置在三汊河大桥，背水侧护坡坡比统一为1：3，全长约8.56Km

迎

水

坡
基脚
C20素砼，尺寸400×600
坡
一
坡比1：3，土工布一层，铺150厚铰链式砼预制块，C20砼压顶300×500
平台
宽3米
坡
二
基脚 C20素砼，尺寸400×600，10cm厚碎石垫层，铺设12㎝C20砼预制块， C20砼压顶300×500
堤
顶
总宽5米，路肩宽0.25米
防汛
道路
道路总宽5米，净宽4米，C30砼侧石,全长约7.7Km
道
路

沥青混泥土路面，路床下80㎝素土夯实，20㎝级配碎石底基层，20㎝5℅水泥稳定碎石基层，6㎝中粒式改性沥青砼，向两侧带1℅泛水
杨滩放水涵重建

K7+3700
洞身长36米，洞口为宽1m×高1.7m,并有砼包箍，底高程为7.0，启闭机房屋顶为灰色小青瓦

涵

洞
基础开挖到设计高程，浇筑C15砼垫层100
1×1.7涵洞钢筋绑扎立模并现浇C25砼(50cm包箍)待达到强度后回填
挡 墙
1进出口为C20素砼挡墙，内口宽1米，外口宽2.6米中线（同箱涵中心线）长6米，C15素砼底板400，
2出口消力池各长6米，C15素砼垫层100，C25钢筋砼厚400
护坡排架
护坡： C20预制块护坡长20m，碎石垫层100
中风桥大闸重建
K7+630
洞身长36米，洞口为宽1m×高1.7m,并有砼包箍，底高程为7.0，启闭机房屋顶为灰色小青瓦

排架： C15砼垫层厚100，长3.7米，净宽1.2米，横梁为300×400，立柱为300×300
便桥栏杆
便桥： 便桥净宽1.2m，直线段长度为12m
栏杆： 立柱1厚5cm，地俯石厚8cm，2*12cm高90 cm，栏板高50 cm
启闭

机房
板
屋面板：板厚10㎝，检修平台板厚15㎝，砼保护层2.5㎝
柱
机房平台构造柱（GZ）250×250
外墙

平台板以上1米外墙贴灰色仿石面砖，其它粉白色外墙涂料，内墙做踢脚，高为15㎝

门窗
窗为1.2米×1.5米铝合金窗，窗洞上口做滴水，窗台做泛水

小屯站涵接长加固
K7+700
洞口为宽1m×高1.7m,并有砼包箍，底高程为7.0，启闭机房屋顶为灰色小青瓦，接长部分为16米

涵

洞
控制段8米
基础开挖到设计高程，浇筑C15素砼垫层100
1×1.7涵洞钢筋绑扎立模并现浇C25砼
接长涵管8米
接长涵管为RCPIII600×200CGB∕T11836,涵管接口型式为柔性接头插口管
挡墙
1进口为30℅C20毛石砼挡墙，内口宽1米，外口宽4米中线（同箱涵中心线）长7米，C15素砼底板400，出口为悬臂式钢筋砼挡墙，高为3.83米，挡墙上有栏杆
2进口消力池长7米，C15素砼垫层100，C25钢筋砼厚400
护坡排架
护坡
C20预制块护坡长，碎石垫层100
排架
C15砼垫层厚100，长3.7米，净宽1.2米，横梁为300×400，立柱为300×300
便桥栏杆
便桥
便桥净宽1m，直线段长度为12m
栏杆
立柱1厚5cm，地俯石厚8cm，2*12cm高90 cm，栏板高50 cm

启
闭
机房
板
屋面板：板厚10㎝，检修平台板厚15㎝，砼保护层2.5㎝
柱
机房平台构造柱（GZ）240×240
外墙
平台板以上1米外墙贴灰色仿石面砖，其它粉白色外墙涂料，内墙做踢脚，高为15㎝
门窗
窗为1.2米×1.5米铝合金窗，窗洞上口做滴水，窗台做泛水

备注：接长部分需拆除原结
构的15－20m后再按设计图纸接长，所有挡墙排水孔距底板0.5米，直径为￠100mPVC

平面图五施工简介
项目名称
施工位置及说明
施工内容
提防
加固
本图全段
背水侧护坡坡比统一为1：3，全长约8.56Km
迎
水
坡
基脚
C20素砼，尺寸400×600
坡一
坡比1：3，土工布一层，铺150厚铰链式砼预制块，C20砼压顶300×500
平台
宽3米
坡二
基脚 C20素砼，尺寸400×600，10cm厚碎石垫层，铺设12㎝C20砼预制块， C20砼压顶300×500
堤顶
总宽5米，路肩宽0.25米
防汛
道路
本图全段
道路总宽5米，净宽4米，C30砼侧石,全长约7.7Km
道路
沥青混泥土路面，路床下80㎝素土夯实，20㎝级配碎石底基层，20㎝5℅水泥稳定碎石基层，6㎝中粒式改性沥青砼，向两侧带1℅泛水
堤后
填塘

平面图六施工简介
项目名称
施工位置及说明
施工内容
提防
加固
7+500→7+850
背水侧护坡坡比统一为1：3，全长约8.56Km
同上
防汛
道路
同上
同上
小屯涵重建
K8+150
洞身长27米，洞口为宽1m×高1.7m,并有砼包箍，底高程为7.0，启闭机房屋顶为灰色小青瓦

涵
洞
基础开挖到设计高程，浇筑C15砼垫层100
1×1.7涵洞钢筋绑扎立模并现浇C25砼(50cm包箍)待达到强度后回填
挡 墙
1进出口为C20素砼挡墙，内口宽1米，外口宽2.6米中线（同箱涵中心线）长6米，C15素砼底板400,
2出口消力池各长6米，C15素砼垫层100，C25钢筋砼厚400
护坡排架
护坡： C20预制块护坡长20m，碎石垫层100
排架： C15砼垫层厚100，长3.7米，净宽1.2米，横梁为300×400，立柱为300×300
启闭机房
板
屋面板：板厚10㎝，检修平台板厚15㎝，砼保护层2.5㎝
柱
机房平台构造柱（GZ）240×240
外墙
平台板以上1米外墙贴灰色仿石面砖，其它粉白色外墙涂料，内墙做踢脚，高为15㎝
门窗
窗为1.2米×1.5米铝合金窗，窗洞上口做滴水，窗台做泛水

平面图七施工简介
项目名称
施工位置及说明
施工内容
提防
加固
右岸到K8+600左岸从K8+60开始，筑堤约300多米
右岸同上
左岸只需筑堤
防汛
道路
到K8+600处断开
同上
龙坊
站涵
接长
K8+550
洞口为宽1m×高1.7m,并有砼包箍，底高程为7.0，启闭机房屋顶为灰色小青瓦，接长部分为16米

涵

洞
控制段
8米
基础开挖到设计高程，浇筑C15素砼垫层100
1×1.7涵洞钢筋绑扎立模并现浇C25砼
接长涵管
接长涵管为RCPIII600×200CGB∕T11836,涵管接口型式为柔性接头插口管
挡墙
1进口为30℅C20毛石砼挡墙，内口宽1米，外口宽4米中线（同箱涵中心线）长7米，C15素砼底板400，出口为悬臂式钢筋砼挡墙，高为2.77米，挡墙上有栏杆
2进口消力池长7米，C15素砼垫层100，C25钢筋砼厚400
护坡排架
护坡： C20预制块护坡长20m，碎石垫层100
排架： C15砼垫层厚100，长3.7米，净宽1.2米，横梁为300×400，立柱为300×300

启闭机房
板
屋面板：板厚10㎝，2.2m×2.5m检修平台(启闭机房)板厚15㎝，砼保护层2.5㎝,
柱
机房平台构造柱（GZ）300×300

外墙
平台板以上1米外墙贴灰色仿石面砖，其它粉白色外墙涂料，内墙做踢脚，高为15㎝

门窗
门为1.2米×2.1米
窗为1.2米×1.5米铝合金窗

平面图八施工简介（石头大桥k9+383）
项目名称
施工位置及说明
施工内容
提防
加固

聂小圩
站涵
重建
K9+200
洞长为36米洞口为宽1m×高1.7m,并有砼包箍，底高程为7.0，启闭机房屋顶为灰色小青瓦

涵

洞

基础开挖到设计高程，浇筑C15素砼垫层100
1×1.7涵洞钢筋绑扎立模并现浇C25砼
接长涵管
接长涵管为RCPIII600×200CGB∕T11836,涵管接口型式为柔性接头插口管
挡墙
1进出口为30℅C20毛石砼挡墙，内口宽1米，外口宽4米中线（同箱涵中心线）长7米，C15素砼底板400
2进口消力池长7米，C15素砼垫层100，C25钢筋砼厚400
护坡排架
护坡： C20预制块护坡长20m，碎石垫层100
排架： C15砼垫层厚100，长3.7米，净宽1.2米，横梁为300×400，立柱为300×300

启闭机房
板

柱
机房平台构造柱（GZ）240×240

外墙
平台板以上1米外墙贴灰色仿石面砖，其它粉白色外墙涂料，内墙做踢脚
门窗
门为1.2米×2.1米
窗为1.2米×1.5米铝合金窗

平面图十施工简介
项目名称
施工位置及说明
施工内容
提防
加固
本图全段
背水侧护坡坡比统一为1：3，全长约8.56Km
本图全段同上
防汛
道路
本图全段同上
本图全段同上
丁三大夹河涵重建
K10+530
洞身长27米，洞口为宽1m×高1.7m,并有砼包箍，底高程为7.6，启闭机房屋顶为灰色小青瓦

涵
洞
基础开挖到设计高程，浇筑C15砼垫层100
1×1.7涵洞钢筋绑扎立模并现浇C25砼(50cm包箍)待达到强度后回填
挡 墙
1进出口为C20素砼挡墙，内口宽1米，外口宽2.6米中线（同箱涵中心线）长6米，C15素砼底板400，
2出口消力池各长6米，C15素砼垫层100，C25钢筋砼厚400
护坡排架
护坡： C20预制块护坡长20m，碎石垫层100
排架： C15砼垫层厚100，长3.7米，净宽1.2米，横梁为300×400，立柱为300×300
启闭机房
板
屋面板：板厚10㎝，检修平台板厚15㎝，砼保护层2.5㎝
柱
机房平台构造柱（GZ）240×240
外墙
平台板以上1米外墙贴灰色仿石面砖，其它粉白色外墙涂料，内墙做踢脚，高为15㎝
门窗
窗为1.2米×1.5米铝合金窗，窗洞上口做滴水，窗台做泛水

平面图十二施工简介
项目名称
施工位置及说明
施工内容
提防
加固
本图全段
本图段同上
防汛
道路
本图全段
本图段同上
丁宫圩涵重 建
K11+300
洞口为宽1m×高1.7m,并有砼包箍，底高程为8.0，启闭机房屋顶为灰色小青瓦，洞长27米

涵

洞
控制段
8米
基础开挖到设计高程，浇筑C15素砼垫层100
1×1.7涵洞钢筋绑扎立模并现浇C25砼
接长涵管
接长涵管为RCPIII600×200CGB∕T11836,涵管接口型式为柔性接头插口管
挡墙
1进口为30℅C20毛石砼挡墙，内口宽1米，外口宽4米中线（同箱涵中心线）长7米，C15素砼底板400，出口为悬臂式钢筋砼挡墙，高为4.63米，挡墙上有栏杆
2进口消力池长7米，C15素砼垫层100，C25钢筋砼厚400
护坡排架
护坡： C20预制块护坡长20m，碎石垫层100
排架： C15砼垫层厚100，长3.7米，净宽1.2米，横梁为300×400，立柱为300×300

启闭机房
板
屋面板：板厚10㎝，2.2m×2.5m检修平台(启闭机房)板厚15㎝，砼保护层2.5㎝,
柱
机房平台构造柱（GZ）300×300

外墙
平台板以上1米外墙贴灰色仿石面砖，其它粉白色外墙涂料，内墙做踢脚，高为15㎝

门窗
门为1.2米×2.1米
窗为1.2米×1.5米铝合金窗
新
建
桥
梁
二
K11+600
新建桥梁二（6m×16m）
桥面净宽为5米，两侧栏杆各占0.5米，桥梁分3跨，为预应力钢筋砼空心板梁桥

平面图十三施工简介
项目名称
施工位置及说明
施工内容
提防
加固
本图全段
本图全段同上
防汛
道路
本图全段，从B25（11+716）开始路宽6米
本图全段同上
丁三大夹河涵重建
K11+900
洞身长27米，洞口为宽1m×高1.7m,并有砼包箍，底高程为7.6，启闭机房屋顶为灰色小青瓦

涵
洞
基础开挖到设计高程，浇筑C15砼垫层100
1×1.7涵洞钢筋绑扎立模并现浇C25砼(50cm包箍)待达到强度后回填
挡 墙
1进出口为C20素砼挡墙，内口宽1米，外口宽2.6米中线（同箱涵中心线）长6米，C15素砼底板400，
2出口消力池各长6米，C15素砼垫层100，C25钢筋砼厚400
护坡排架
护坡： C20预制块护坡长20m，碎石垫层100
排架： C15砼垫层厚100，长3.7米，净宽1.2米，横梁为300×400，立柱为300×300
启闭机房
板
屋面板：板厚10㎝，检修平台板厚15㎝，砼保护层2.5㎝
柱
机房平台构造柱（GZ）240×240
外墙
平台板以上1米外墙贴灰色仿石面砖，其它粉白色外墙涂料，内墙做踢脚，高为15㎝
门窗
窗为1.2米×1.5米铝合金窗，窗洞上口做滴水，窗台做泛水

平面图十四→二十施工简介
项目名称
施工位置及说明
施工内容
提防
加固
本图全段

本图全段同上
防汛
道路
本图全段
本图全段同上
堤后
填塘

块石
护坡
厚度30㎝，砂浆强度M10

同心白河接长
K14+990接长洞口为宽1.3m×高2.4m,并有砼包箍，底高程为9.6，启闭机房屋顶为灰色小青瓦，接长部分为8米

涵
洞
基础开挖到设计高程，浇筑C15砼垫层100
1.3×2.4涵洞钢筋制安绑扎立模并现浇C25砼(50cm包箍)待达到强度后回填
挡墙
1进口为C20素砼挡墙，内口宽1.3米，外口宽4.3米中线（同箱涵中心线）长7米，C15素砼底板400，出口为悬臂式钢筋砼挡墙，高为3.73米，挡墙上有栏杆
2出口消力池各长7米，C15素砼垫层100，C25钢筋砼厚400，底板为C25钢筋砼
启闭机房
板
屋面板：板（2.5m×2.5m）厚10㎝，检修平台板厚15㎝，砼保护层2.5㎝
柱
机房平台构造柱（GZ）300×300
外墙
平台板以上1米外墙贴灰色仿石面砖，其它粉白色外墙涂料，内墙做踢脚，高为15㎝
门窗
窗为1.2米×1.5米铝合金窗，窗洞上口做滴水，窗台做泛水

同心白河接长
K15+020
接长洞口为宽1m×高1.7m,并有砼包箍，底高程为8.6，启闭机房屋顶为灰色小青瓦，接长部分为8米
涵
洞
基础开挖到设计高程，浇筑C15砼垫层100
1×1.7洞钢筋制安绑扎立模并现浇C25砼(50cm包箍)待达到强度后回填
挡墙
1进口为C20素砼挡墙，内口宽1米，外口宽4米中线（同箱涵中心线）长7米，C15素砼，底板400，出口为悬臂式钢筋砼挡墙，高为3.73米，挡墙上有栏杆
护坡排架
护坡
C20预制块护坡长20m，碎石垫层100
排架
C15砼垫层厚100，长3.7米，净宽1.2米，横梁为300×400，立柱为300×300
机房
板

项目名称
施工位置及说明
施工内容
向拐闸
重建
K15+800
洞身长36米，洞口为宽1m×高1.7m,并有砼包箍，底高程为7.0，启闭机房屋顶为灰色小青瓦

涵洞
基础开挖到设计高程，浇筑C15砼垫层100
1×1.7涵洞钢筋制安绑扎立模并现浇C25砼(50cm包箍)待达到强度后回填
挡墙
1进出口为C20素砼挡墙，内口宽1米，外口宽4.6米中线（同箱涵中心线）长6米，C15素砼底板400
2出口消力池各长7米，C15素砼垫层100，C25钢筋砼厚400，底板为C25钢筋砼
护坡排架
护坡
C20预制块护坡长20m，碎石垫层100
排架
C15砼垫层厚100，长3.7米，净宽1.2米，横梁为300×400，立柱为300×300
机房
板，柱，护坡，排架，栏杆等同上

防汛
道路

本图全段
本图全段同上
堤后
填塘

块石
护坡

项目名称
施工位置及说明
施工内容
提防
加固
本图全段
本图全段
防汛
道路
本图全段
本图全段
丁宫圩排涝站涵接长加固
K11+110
洞口为宽1m×高1.7m,并有砼包箍，底高程为7.0，启闭机房屋顶为灰色小青瓦，接长部分为8米

涵

洞
控制段
8米
基础开挖到设计高程，浇筑C15素砼垫层100
1×1.7涵洞钢筋绑扎立模并现浇C25砼
接长涵管
接长涵管为RCPIII600×200CGB∕T11836,涵管接口型式为柔性接头插口管
挡墙
1进出口为30℅C20毛石砼挡墙，内口宽1米，外口宽4米中线（同箱涵中心线）长7米，C15素砼底板400
2进口消力池长7米，C15素砼垫层100，C25钢筋砼厚400
护坡排架
护坡： C20预制块护坡长20m，碎石垫层100
排架： C15砼垫层厚100，长3.7米，净宽1.2米，横梁为300×400，立柱为300×300

启闭机房
板
屋面板：板厚10㎝，检修平台板厚15㎝，砼保护层2.5㎝
柱
机房平台构造柱（GZ）240×240

外墙
平台板以上1米外墙贴灰色仿石面砖，其它粉白色外墙涂料，内墙做踢脚，高为15㎝
门窗

平台
出水口一侧有宽为1.2米的C20砼踏步
块石
护坡
本土段块石护坡起点位于B16（10+800）处至丁宫圩排涝站结束B19（11+078）

堤后
填塘
