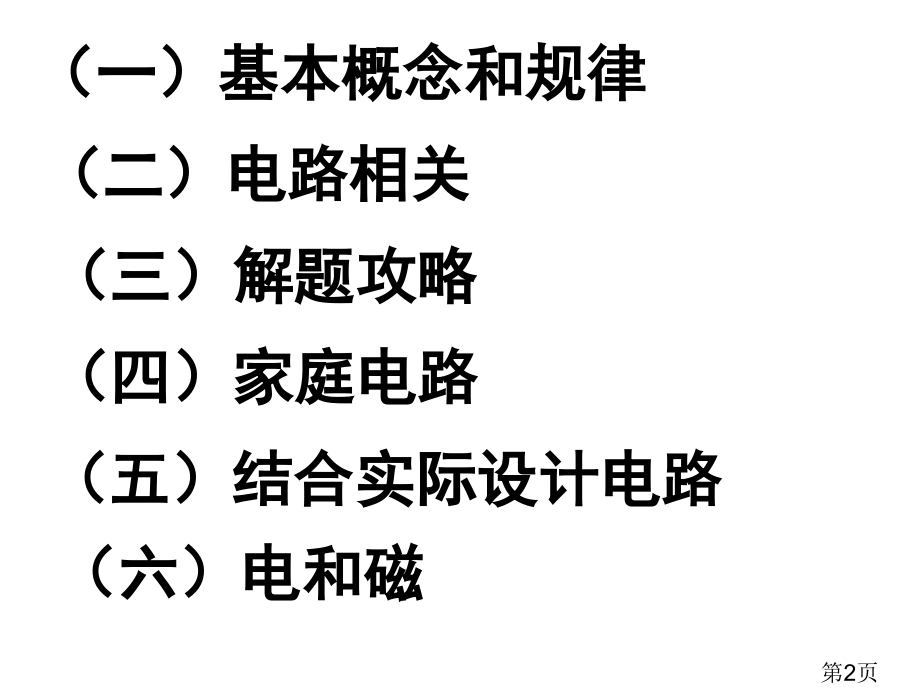

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本幻灯片资料仅供参考，不能作为科学依据，如有不当之处，请参考专业资料。,电学总复习,第1页,（一）基本概念和规律,（二）电路相关,（三）解题攻略,（四）家庭电路,（六）电和磁,（五）结合实际设计电路,第2页,1.电流是怎样形成？,电荷,定向移动,形成电流。,注：,正、负电荷,定向移动,都能,形成电流。,（一）基本概念和规律,以电流为关键,第3页,2.电流方向怎样描述？,要求：,正,电荷,定向移动,方向,为电流方向。,第4页,3.电流大小怎样描述？,用物理量,电流,来描述。符号：,I,定义：单位时间内经过导体横截面电量。,公式：,I,=Q/t,单位：安（A）,第5页,4.电量描述物体带电多少,符号：Q,单位：库（C）,第6页,5.电流形成原因？,电位差即,电压,符号：U,单位：伏（v）,第7页,6.得到连续电流条件？,（1）闭合电路（2）有电源,注：,电源,是,提供电压,装置,第8页,7.电阻是描述什么物理量？,电阻是描述导体对电流妨碍作用物理量,。,第9页,8.电阻大小与什么原因相关？有什么关系？,电阻是导体本身,性质,，大小由导体,材料、长度、横截面积,决定，还受温度影响。,决定式：R=,L/S,单位：欧（,）,第10页,9.导体为何会导电？绝缘体为何不导电？,导体,内有大量,自由电荷,；绝缘体内自由电荷数目太少。,10.,金属导体,靠什么导电？,大量,自由电子,第11页,11.常见导体有哪些？常见绝缘体有哪些？,导体：金属、酸碱盐溶液、碳棒、人体、大地；,绝缘体：橡胶、玻璃、塑料、油、陶瓷、,纯水,、空气。,第12页,12.导体虽能导电，但有电阻；绝缘体不能导电，有电阻吗？,绝缘体电阻很大,，是导体电阻10,13,倍以上。,第13页,13.电流大小与哪些原因相关？有什么关系？,内容：经过,导体,电流,与,导体,两端,电压,成,正比,，与,导体,电阻,成,反比,。,欧姆定律,表示式：,I,=U/R,了解：,各物理量决定原因,；,对应关系,；,因果关系,。,第14页,14.电路中怎样实现能量转化？,电流形成,时刻就是电路中,能量转化开始,，,电流消失,时刻就是电路中,能量转化结束,。,第15页,电流经过,用电器,过程，,就是电流,做功,过程；,就是,消耗电能,转化为其它形式能过程；,电流做了多少功就有多少电能转化为其它形式能,。,第16页,电流经过,电源,过程，,就是电源对外,供电,过程；,就是,消耗其它形式能,转化为,电能,过程。,第17页,15.电路中电流做功与哪些原因,相关？有什么关系？,电流在某段电路上所做功，等于这段电路两端,电压,、电路中,电流,和,通电时间,乘积,计算电功公式：,W=U,I,t,单位：焦耳（J）,第18页,16.计算电功公式有哪些？,W=U,I,t,W=U,Q,W=Pt,W=,I,2,R,t,W=U,2,t/R,其中，,W=U,I,t W=U,Q,W=Pt,适合用于任何电路,第19页,17.电路中电流做功快慢用什么物理量描述？消耗电能快慢用什么物理量描述？怎么描述？,都用,电功率,描述,公式：,P=U,I,单位：瓦（W）,定义：,1s内,电流所做功（或消耗电能）。,第20页,18.什么是额定电压？什么是额定功率？,额定电压：用电器,正常工作,时,电压,额定功率：用电器在,额定电压下,功率,第21页,19.怎样比较同种类型灯泡亮暗？,比较,实际功率,两个灯泡,串联,两个灯泡,并联,电阻大实际功率大，较亮,P=,I,2,R,电阻小实际功率大，较亮,第22页,20.,kWh,是谁单位？,电功,或,电能,千瓦时与焦耳换算关系是？,1度=1kWh=3.6,10,6,J,第23页,21.电流经过导体产生热量与哪,些原因相关？有什么关系？,内容:电流经过导体产生热量跟,电流二次方,成正比，跟导体,电阻,成正比，跟,通电时间,成正比。,表示式：,Q=,I,2,R,t,焦耳定律,第24页,22.电功与电热有什么关系？,只有纯电阻电路，W=Q,非纯电阻电路，W,Q,电流在任何电路上所做功都用,W=U,I,t,计算,电流经过任何电路所产生电热都用,Q=,I,2,R,t,计算,第25页,23.什么是纯电阻电路？,电流在该电路上所做功全部生热。,24.纯电阻用电器都有哪些？,电灯泡、电炉子、电熨斗、电饭煲、电烤箱、热得快等等。,第26页,1.电路基本组成有哪些？,电源、用电器、开关、导线。,（,供,）（,用,）（,控,）（,导,）,（二）电路相关,第27页,2.电路状态有哪些？,通路、断路和短路。,短路,指,电源两极,被导线,直接,相连。,局部短路,指,用电器两接线柱,被导线,直接,相连。,第28页,3.电路连接方式及特点,串联,电路基本规律：,U=U,1,+U,2,+U,n,I=I,1,=I,2,=I,n,R,总,=R,1,+R,2,+R,n,U,U,1,R,1,R,2,U,2,I,第29页,串联,电路百分比关系：,第30页,并联,电路基本规律：,I=I,1,+I,2,+I,n,U=U,1,=U,2,=U,n,I,1,U,R,1,I,2,I,R,2,第31页,并联,电路百分比关系：,第32页,串联,电路中，总电阻比任何一个电阻都大，,串联电阻越多,，总电阻,越大,。,并联,电路中，总电阻比任何一个电阻都小，,并联电阻越多,，总电阻,越小,。,只适用两个电阻并联,第33页,任何,电路中，,只要有一个电阻变大,，总电阻,变大,。,是否能够得出，“电路中电阻越多，总电阻就越大呢？”,不能！别忘了“,并联电阻越多,，总电阻,越小”,第34页,明确干路标节点,合并节点,判断用电器连接方式,标出各段电路中电流方向,方法：,摘表,还原表,4.电路识别,第35页,习题：识别电路1,L,1,L,2,L,3,A,B,B,B,第36页,习题：识别电路2,L,1,L,2,L,3,A,B,A,B,第37页,习题：识别电路3,L,1,L,2,L,3,A,B,A,第38页,（1）条件,（2）种类,电源完好,，输出电压恒定；电路中,只有一处有故障,。,短路,（,用电器局短,）和,断路,5.电路故障分析,第39页,（3）分析方法,依据,电表示数,和,灯工作情况,判断电路中,哪部分有电流经过,断路处,相当于一个,无穷大电阻,；,局短处,相当于一个,小电阻,（即导线）,第40页,（4）,用,电压表,查找电路故障,会判断,电表,示数,有电流,经过电表，,电表才会,有示数,无示数,可能,是经过电表,电流太小,第41页,L,A,V,开关闭合，,电压表有示数,，且,靠近电源电压；,电流表无示数,；,灯不亮,例：,第42页,查找故障,L,2,A,V,L,1,电压表有示数,且靠近电源电压,闭合开关，,电流表无示数,断路,L,2,断路,若电压表无示数,除,L,2,以外其它电路有断处,例：,第43页,L,2,V,L,1,闭合开关，一个灯亮，一个灯不亮,电压表有示数,且靠近电源电压,L,1,局短,若电压表无示数,L,2,局短,第44页,（,1）、改变电路分析,（,2）、改变电路范围,（,3）、改变电路百分比计算,6.改变电路分析及计算,第45页,【例题1】如图所表示两个电路中，电源电压相等且保持不变。闭合开关S，当滑动变阻器滑片,P,都向右移动时，灯L,1,和L,2,亮度改变情况是A灯L,1,变暗，灯L,2,亮度不变B灯L,1,和L,2,都变亮C灯L,1,变亮，灯L,2,变暗D灯L,1,和L,2,都变暗,P,S,L,2,L,1,P,S,（,1）改变电路分析,第46页,例2：,如图所表示电路中，,R,1,、R,3为定值电阻，,R,2是滑动变阻器，电源电压恒定。闭合开关S后，当滑动变阻器滑片P向右移动一些时，,R,1两端电压改变了U1，,R,2两端电压改变了U2，则,A.U1=U2,B.U1U2,C.U1U2,D.无法确定,S,P,R,1,R,2,R,3,第47页,【例题】如图所表示电路，电源两端间电压为20V不变，用滑动变阻器调整灯泡两端电压。已知灯泡电阻为5，滑动变阻器最大电阻为20，当滑动变阻器滑片从,a,端移到,b,端过程中，灯泡两端电压改变范围是_,灯泡电功率改变范围是_,L,a,b,S,R,P,（,2）改变电路范围,第48页,改变,电路中百分比关系：,R,0,一定,U,总,一定,（,3）改变电路百分比计算,第49页,1、解电路习题关键是,电阻,因为电阻是导体本身,性质,，大小由导体本身原因决定，电路改变，用电器电阻不变。,（三）解题攻略,2、审题，惯用条件：,总电压一定,第50页,（四）家庭电路：,一、家庭电路,组成,第51页,2.保险丝工作原理：利用电热熔断保险丝,3.保险丝材料：用,电阻率大，熔点低,铅锑合金制成,4.保险丝连接：,串联,在干路或支路火线上,1.保险丝作用：在电流增大到危险程度以前,自动切断电路,保险丝：,第52页,开关与灯：串联,火,零,第53页,火,火,零,地,零,地,灯和插座之间：并联,第54页,二、家庭电路中引发电流过大原因,1.发生,短路,2.,正在工作,用电器,总功率过大,第55页,三、安全用电,1、,触电,：有较大电流经过人体,2、安全电压：,不高于,36V,3、安全电压标准：,不接触,低压,带电体,不靠近,高压,带电体,第56页,有金属外壳电器，,外壳,要,接地,螺丝口灯泡，,尾部,接火线,开关,必须接在,火线,上,用,试电笔,区分火线,4、家庭电路中预防触电办法,第57页,（五）结合实际设计电路,一、依据实际需要设计电路,二、设计电路，利用开关控制用电器电功率,第58页,一、依据实际需要设计电路,例：学校有前、后两门，请设计一个电路，使值班工作人员经过铃响知道是前门来客，经过灯亮兼铃响知道是后门来客。,第59页,设计电路：,L,S,前,S,后,第60页,二、设计电路，利用开关控制用电器电功率,知识原形,：电压相同,R,S,R,P,1总,S,R,P,2总,S,R,R,P,3总,第61页,两档,开关设计:,S,R,1,R,2,220V,R,1,R,2,220V,S,S,闭合,S,断开,S,闭合,S,断开,加热,保温,加热,保温,第62页,R,R,220V,S,1,S,2,S,3,高温,中温,低温,S,1,、,S,2,闭合，,S,3,断开,三档,开关设计:,只有S,1,（或,S,2,）闭合,只有S,3,闭合,第63页,（六）电和磁,一、磁场,二、电生磁,三、磁生电,四、磁场对电流作用,第64页,一、磁场,1、磁体和非磁体不一样，磁体,周围有磁场。,2、磁场,基本性质,：,磁场对放入其中磁体产生,磁力作用,（磁场是客观存在）,（磁体间相互作用是经过磁场发生）,第65页,3、磁场方向：,要求：小磁针,静止,时,北极,所指,方向为该点磁场方向,怎样了解各点磁场方向？,磁感线,第66页,磁感线：在磁场中依照铁屑分布情况，画一些,有方向曲线,，这些曲线叫磁感线。,曲线上任一点切线方向，也就是该点磁场方向，与放在该点小磁针北极所指方向一致。,第67页,（1）磁感线不是客观存在，是假想曲线，它作用是描述磁场分布情况。,（2）在磁体,外部,，磁感线都是从磁体北极出来，回到磁体南极。,磁感线特点：,第68页,（3）磁感线是空间分布，而,不是只在一个平面,（4）磁感线是闭合曲线，不,会相交,（5）磁感线疏密表示磁场强弱，密地方磁场强,第69页,地磁场,地磁北极在地理南极附近，地磁南极在地理北极附近,地理两极与地磁两极不重合（宋代 沈括）,第70页,二、电生磁,奥斯特首先发觉：,电流周围存在磁场,第71页,1、通电螺线管磁场：,（1）通电螺线管周围磁场与条形磁铁磁场相同，两端相当于两极。,（2）通电螺线管内部磁感线是相互平行。,（3）通电螺线管两端极性与通电螺线管中电流方向相关。,第72页,2、安培定则：,判定通电螺线管磁极方向与电流方向关系。,书：p65,判定方法:用右手握螺线管,让四指弯向螺线管中电流方向,大拇指所指那一端就是通电螺线管北极,第73页,3、电磁铁,：,带铁芯通电螺线管。,电磁铁磁性强弱与什么原因相关？,（1）与电流相关。电流越大，电磁铁磁性越强。,（2）对外形相同螺线管，电磁铁磁性强弱跟线圈匝数相关，匝数越多，磁性越强。,第74页,优,点：,（2）磁性强弱能够控制，即电流大时磁性强,（3）磁场方向能够控制，即电 流方向改变时，磁场方向改变。,（1）磁性有没有能够控制,即断开电路时电磁铁无磁性,第75页,4、电磁继电器,：利用,电磁铁,控制工作电路,开关,。,第76页,三、磁生电,法拉第首先发 现电磁感应,第77页,闭合电路,一部分导体在磁场中做,切割磁感线,运动时，导体中就产生电流（感应电流），这一现象称为,电磁感应现象,。,1、,产生感应电流条件,第78页,1、发电机是利用电磁感应现象制成,2、机械能转化为电能,2、发电机,第79页,四、磁场对电流作用,第80页,电动机,1、电动机是利用,通电,线圈在磁场中,受力转动,原理制成,2、电能转化为机械能,第81页,
