自制潜望镜
河北省黄骅市羊二庄中学　刘耀忠
　　古代，在我国一些深山古庙的屋檐下，常常倾斜地挂着一面青铜大镜，如果在庙门以内的地上放一盆水，对正镜子，这就做成了一个最简单的潜望镜，在水中就会映出庙门外的羊肠小道及过往行人。

　　用潜望镜来观看窗外的景物是很有趣的，也可以用它来捉迷藏。当然，人们制造潜望镜主要是为科学研究和国防服务的。科学家利用潜望镜在地下室中观察火箭的发射；在进行原子物理实验的时候，科研工作者利用潜望镜隔着厚厚的保护墙，就能观察到那些有放射性的危险实验。潜水艇在水下航行的时候，也必须利用潜望镜观察海面的情况。

　　器材：两面一样大的小方镜、一块硬纸板、小刀、铅笔、直尺、胶带、

　　步骤：1．如图所示，用直尺和铅笔在纸板上画出潜望镜的展开式设计图。将设计图连同视窗（A）和装镜子的长条切口（B）剪下来（如图）。

　　2．用胶带把镜子的四边裹贴好，镜子应比潜望镜的视窗稍大一些。

　　3．将纸板折起来，粘成一个长方形，并用胶带将耳片C固定好。用耳片D将一块纸板粘贴在潜望镜的顶端。

　　4．把镜片插入切口，（要使小镜子和长纸盒之间的夹角等于45°），两面小镜子平行对好，一个潜望镜就做成了。

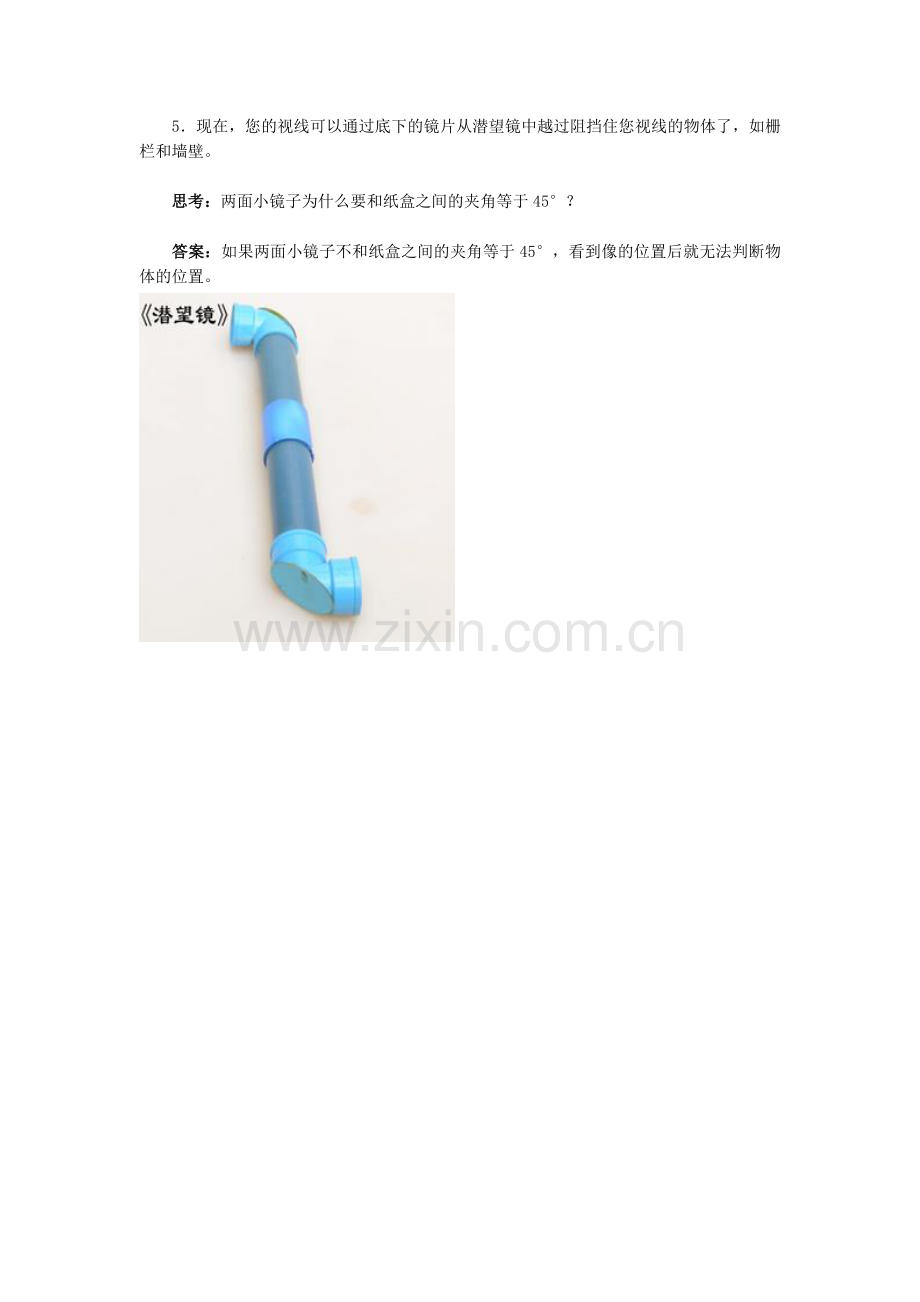

　　5．现在，您的视线可以通过底下的镜片从潜望镜中越过阻挡住您视线的物体了，如栅栏和墙壁。

　　思考：两面小镜子为什么要和纸盒之间的夹角等于45°？

　　答案：如果两面小镜子不和纸盒之间的夹角等于45°，看到像的位置后就无法判断物体的位置。
