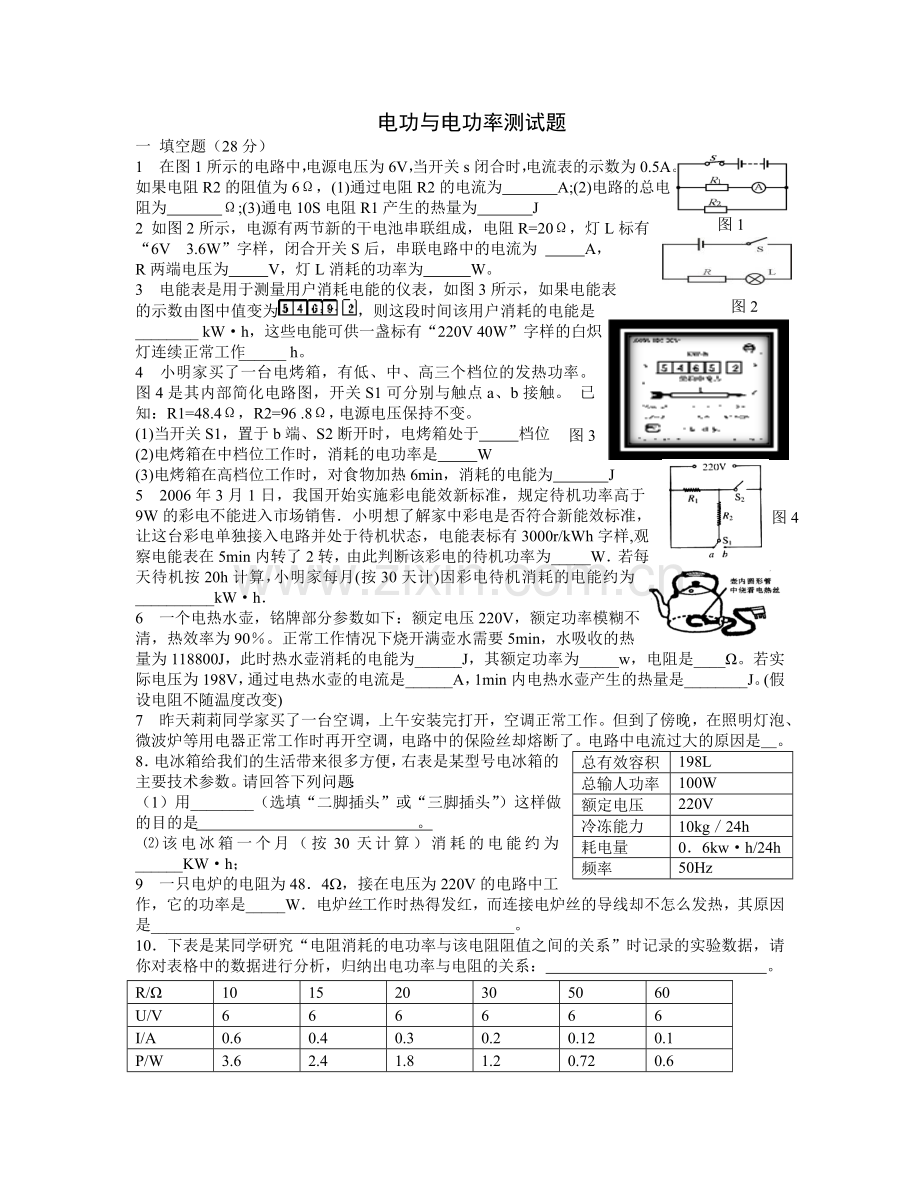

电功与电功率测试题
一 填空题（28分）
图1
1 在图1所示的电路中，电源电压为6V，当开关s闭合时，电流表的示数为0.5A。如果电阻R2的阻值为6Ω，(1)通过电阻R2的电流为 A;(2)电路的总电阻为 Ω;(3)通电10S电阻R1产生的热量为 J
2 如图2所示，电源有两节新的干电池串联组成，电阻R=20Ω，灯L标有
“6V 3.6W”字样，闭合开关S后，串联电路中的电流为 A，
R两端电压为 V，灯L消耗的功率为 W。
图2
3 电能表是用于测量用户消耗电能的仪表，如图3所示，如果电能表
的示数由图中值变为，则这段时间该用户消耗的电能是________ kW·h，这些电能可供一盏标有“220V 40W”字样的白炽灯连续正常工作______ h。
4 小明家买了一台电烤箱，有低、中、高三个档位的发热功率。图4是其内部简化电路图，开关S1可分别与触点a、b接触。 已知：R1=48.4Ω，R2=96 .8Ω，电源电压保持不变。
图3
(1)当开关S1，置于b端、S2断开时，电烤箱处于 档位
(2)电烤箱在中档位工作时，消耗的电功率是 W
(3)电烤箱在高档位工作时，对食物加热6min，消耗的电能为 J
图4
5 2006年3月1日，我国开始实施彩电能效新标准，规定待机功率高于9W的彩电不能进入市场销售．小明想了解家中彩电是否符合新能效标准，让这台彩电单独接入电路并处于待机状态，电能表标有3000r/kWh字样,观察电能表在5min内转了2转，由此判断该彩电的待机功率为_____W．若每天待机按20h计算，小明家每月(按30天计)因彩电待机消耗的电能约为__________kW·h．
6 一个电热水壶，铭牌部分参数如下：额定电压220V，额定功率模糊不清，热效率为90％。正常工作情况下烧开满壶水需要5min，水吸收的热量为118800J，此时热水壶消耗的电能为______J，其额定功率为_____w，电阻是____Ω。若实际电压为198V，通过电热水壶的电流是______A，1min内电热水壶产生的热量是________J。(假设电阻不随温度改变)
7 昨天莉莉同学家买了一台空调，上午安装完打开，空调正常工作。但到了傍晚，在照明灯泡、微波炉等用电器正常工作时再开空调，电路中的保险丝却熔断了。电路中电流过大的原因是＿。
总有效容积
198L
总输人功率
100W
额定电压
220V
冷冻能力
10kg／24h
耗电量
0．6kw·h/24h
频率
50Hz
8．电冰箱给我们的生活带来很多方便，右表是某型号电冰箱的主要技术参数。请回答下列问题：
（1）用________（选填“二脚插头”或“三脚插头”）这样做的目的是 。
⑵该电冰箱一个月（按30天计算）消耗的电能约为______KW·h；
9 一只电炉的电阻为48．4W，接在电压为220V的电路中工作，它的功率是_____W．电炉丝工作时热得发红，而连接电炉丝的导线却不怎么发热，其原因是______________________________________________。
10．下表是某同学研究“电阻消耗的电功率与该电阻阻值之间的关系”时记录的实验数据，请你对表格中的数据进行分析，归纳出电功率与电阻的关系： 。
R/Ω
10
15
20
30
50
60
U/V
6
6
6
6
6
6
I/A
0.6
0.4
0.3
0.2
0.12
0.1
P/W
3.6
2.4
1.8
1.2
0.72
0.6

二 选择题（36分）
11 在电学中为了纪念科学家做出的贡献，往往用他们的名字命名物理量的单位。电功率的单位是下列哪位物理学家的名字命名的（ ）
A 焦耳 B 瓦特 C 欧姆 D 伏特
12 甲、乙两只普通照明灯泡的铭牌如图5所示，下列说法中正确的是 ( )
A. 甲灯的实际功率一定是25W B. 将乙灯接入110V电路中，它的实际功率为50W
C. 两灯均正常发光时，乙灯消耗的电能较多 D. 两灯均正常发光时，甲灯灯丝电阻较大
图5

13 如图6所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明（ ）
A．灯泡L1的阻值大于灯泡L2的阻值
B．灯泡L1的额定功率大于灯泡L2的额定功率
图6
C．灯泡L1两端的电压小于灯炮L2两端的电压
D．通过灯泡L1的电流大于通过灯炮L2的电流
14 有两个电路元件A和B,流过元件的电流与其两端电压的关系如图7（甲）所示．把它们串联在电路中，如图7（乙）所示．闭合开关S,这时电流表的示数为0. 4A,则电源电压和元件B的电功率分别是（ ）
A. 2.0V 0.8 W B. 2.5V 1.0W C. 4.5V 1.0 W D. 4.5V 1.8W

图7

15 图8所示电路中，电源电压恒定，Rl为定值电阻，R2为滑动变阻器。闭合开关S后，滑动变阻器滑片自b向a移动的过程中 （ ）
A．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大
B．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小
C．电压表V1的示数不变，电路消耗的总功率变大
D．电压表V2的示数变小，电路消耗的总功率变小
16 小明做作业时，发现电灯忽明忽暗，原因可能是（ ）
A．灯泡的实际电压发生了改变 B．灯泡的额定功率发生了改变
C．灯泡的额定电压发生了改变 D．灯泡烧坏了
17．灯Ll标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是（ ）
A．8V B．12V C．16V D．20V
图9
18 ．如图9所示，电源电压U=18V，小灯泡L的额定电压为9V。当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡L的实际功率为6W。则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6Ω B．6W 13.5Ω C．6W 12Ω D．13.5W 12Ω
19某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是（ ）

图10
20 如图11所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是 （ ）
L1
S1
S2
S3
L0
S
火线
220V
零线
L2
L3
A．火线与零线短路 B．a、d之间某处断路 C．b、c之间某处断路 D．电灯的灯丝断了
图11

图12

21 电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图12所示。当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光。由此可以判断（ ）
A．L1所在的支路短路 B．L2所在的支路断路 C．L3所在的支路短路 D．各支路均完好
22 小明把台灯插头插人插座，当他闭合台灯开关时．室内其他电灯全部熄灭。检查发现保险丝熔断。造成这一故障的原因可能是（ ）
A．灯座短路 B．插座短路 C．插头短路 D．开关短路
三 实验探究题（16分）
23 在“测量小灯泡电功率”的实验中，已知电源为3组铅蓄电池，小灯泡的额定电压为2．5V，电阻约为10W，滑动变阻器有“20W lA'’ 、“10W 0.5A'’两种规格，小刚已连接的部分电路如图13甲．

图13

(1)，请你用笔画线代替导线，在图甲中把电路连接完整．
电流表示数
电压表示数
判断结果
不为零
为零

为零
不为零

为零
为零

（2）小刚合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。于是小刚提出以下猜想：
A．可能是灯丝断了
B．可能是小灯泡短路
C．可能是变阻器开路
究竟哪个猜想正确，可根据电流表和电压表的示数进行判断（电流表、电压表均无故障）。下表给出了电流表、电压表可能出现的几种情况，请判断每种情况下哪个猜想是正确的，并把其序号填写在对应的空格里。
（3通过分析你认为小刚应选用规格为___________________的滑动变阻器。
(4) 另一同学连好电路闭合开关后，发现小灯泡先很亮后熄灭，你认为他在连接电路时可能出现的问题是______________________________________________________．
(5)闭合开关，将变阻器的滑片移到某位置时，电压表示数为2．5V，电流表示数如图乙所示，则此时小灯泡中的电流是______A，小灯泡的额定功率是_______W．
四 画图题（6分）
24 （1）请将如图14所示元件，连接成符合安全用电要求的家庭电路
（2）如图15，小岩家的客厅里的吊灯玻璃罩内有两个灯泡，请帮助小岩把电路按照安全用电的原则画出电路连接图

图15
图14

五 综合题 （14分）
25．小华同学查阅课外资料时，获得一幅“6V 2.7W”小灯泡电流和电压的关系图象，如图16所示．从图象上能推知，白炽灯泡在不同电压下的实际电阻值．请帮助小华计算：若将这两只相同规格的这种灯泡串联在6V的电源上，两只灯泡实际消耗的总电功率是多少?

图16

26小聪同学将一个报废了的电吹风（铭牌如下表），拆开来研究。他发现电吹风中有电热丝，电动机和开关等，他画出的电吹风的电路图如图所示。问：
（1）该电吹风正常工作且吹热风时，电热丝R中的电流多大？
（2）小聪同学画出的电路图有何错误之处？
（3）如何改正？请画出改正后的电路图。
