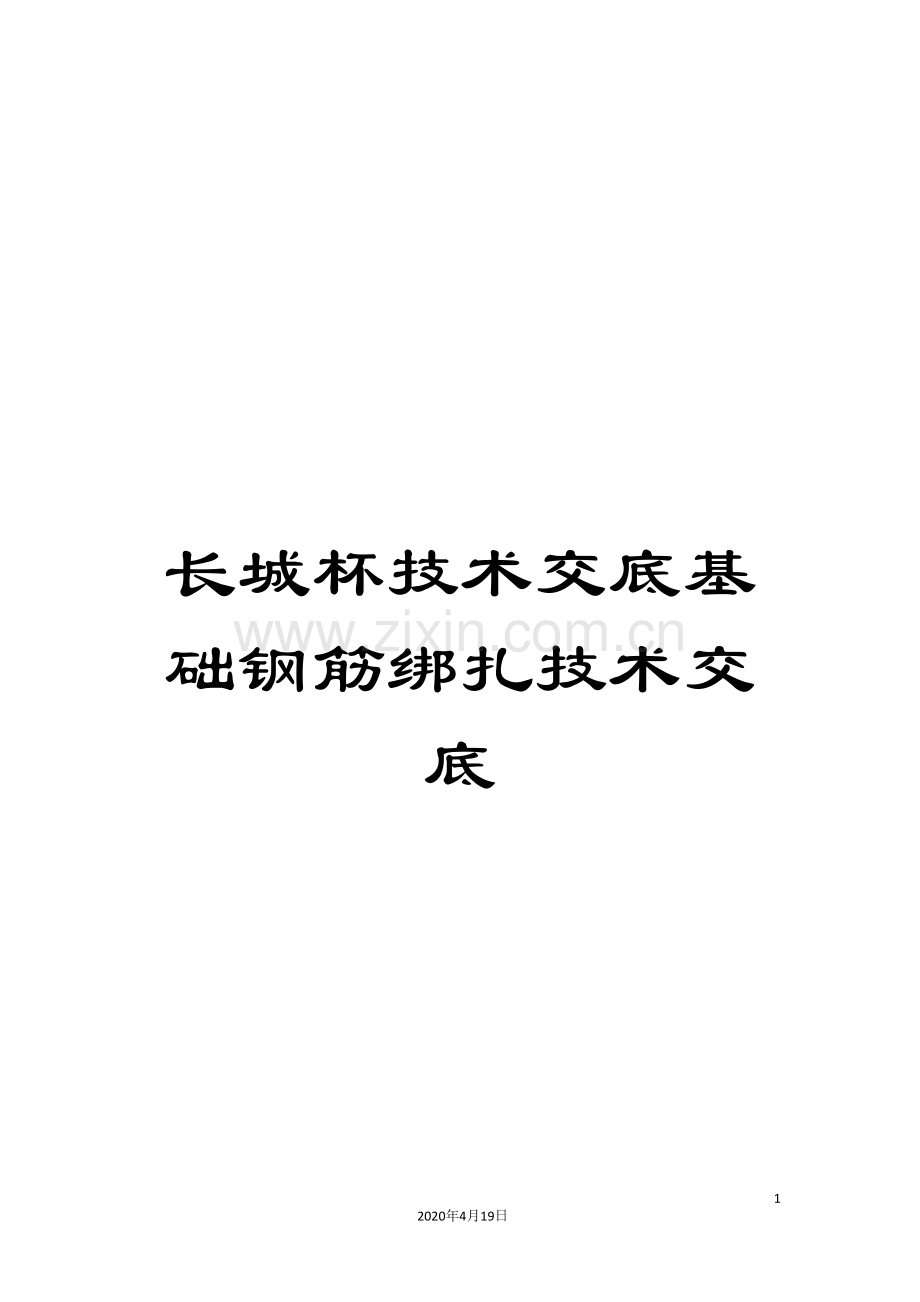

长城杯技术交底基础钢筋绑扎技术交底

10
2020年4月19日
文档仅供参考，不当之处，请联系改正。
技 术 交 底 记 录
表C2-1
编 号
01-06-C2-010
工程名称
京香青科项目C8号科研楼工程
交 底 日 期
06月22日
施工单位
河北建设集团有限公司
分项工程名称
钢筋
交底提要
基础底板钢筋绑扎
交底内容：
1、编制依据
1.1施工组织设计及方案、施工图纸
1.2《混凝土结构工程施工质量验收规范》GB50204-
1.3《建筑结构长城杯工程质量评审标准》DBJ/T01-69-
1.4《建筑施工质量验收统一标准》GB50300-
1.5《混凝土结构施工图平面整体表示方法制图规则和构造详图》04G101-3
2、工程概况：
2.1本工程楼座基础底板与车库基础底板互相连接，而且存在高低差。
2.2基础底板厚900mm，局部1000mm、1200mm，底板钢筋上铁保护层为20mm，下铁为40mm，底板下铁保护层采用成品混凝土垫块，上铁保护层采用马凳支撑控制。
2.3底板钢筋双层双向贯通，上、下铁采用三级钢Φ22。钢筋接头直径≥16应采用直螺纹机械连接。机械连接按一级接头，不考虑位置，接头错开长度≥35d且≥500mm即可。
2.4绑扎用的绑丝为火烧丝。
3、施工准备
3.1人员：施工现场人员已经过技术交底，掌握本工程特点；直螺纹加工的操作人员
应持证上岗。
3.2材料：钢筋应具备出厂合格证并复试合格，现场加工完毕。钢筋的型号、规格、尺寸、形状数量与图纸和配料单一致，绑扎丝、砂浆垫块、马凳等符合要求。
3.3工具：钢筋钩、钢筋架、钢筋弯钩工具等已经准备好。
3.4方法：钢筋采用人工运输，钢筋连接采用机械连接及绑扎连接。
3.5作业条件：
3.5.1施工放线已经完成，并经过验收；钢筋已做原材试验，有原材试验报告，加工完毕并已经运输至指定地点。
3.5.2核对下料单上钢筋数量、规格、型式等是否符合设计要求，如有问题及时解决。绑扎搭接搭接区域内绑扎至少3扣。
3.5.3钢筋绑扎架子已搭设好，作业人员应先熟悉图纸，并确定钢筋穿插的先后顺序，配合各工种工作。
4、施工工艺：
4.1工艺流程：施工放线→搭设基础梁钢筋绑扎脚手架→集水坑、电梯坑钢筋绑扎→基础梁、底板下层钢筋绑扎→ 放置垫块、马凳→ 底板内暗配管→基础梁、底板上层钢筋绑扎→墙柱插筋→墙、柱定位措施安装→班组自检、交接检→质检员验收→监理验收

审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技 术 交 底 记 录
表C2-1
编 号
01-06-C2-010
工程名称
京香青科项目C8号科研楼工程
交 底 日 期
06月22日
施工单位
河北建设集团有限公司
分项工程名称
钢筋
交底提要
基础底板钢筋绑扎
交底内容：
4.2施工放线：防水保护层浇筑完毕，放出轴线、基础梁和墙柱、门洞位置线，并标出底板钢筋以及墙柱插筋位置线，依据平面线及保护层厚度用墨斗弹出第一根钢筋位置线，第一根钢筋距基础或墙边50mm，然后根据钢筋间距弹出其它钢筋位置线。
4.3集水坑、电梯坑钢筋绑扎：底板集水坑、电梯坑，在铺底板下层钢筋前，先铺集水坑、电梯坑的下层钢筋，配筋方向同底板钢筋。集水坑、电梯坑处钢筋依据实际尺寸放样，钢筋就位后检查下料尺寸、保护层厚度、锚固长度是否符合图纸、图集及施工规范要求，满足要求后进行钢筋绑扎。
4.4基础梁、底板底筋钢筋绑扎：按照放线位置进行基础梁底筋钢筋绑扎，梁筋最小锚固长度不小于39d，梁主筋要绑扎到位，梁箍筋要垂直于主筋。先绑南北向基础梁、底板底筋钢筋，后绑东西向基础梁、底板底筋钢筋（底板底筋随基础梁底筋同步绑扎），绑扎前先进行直螺纹连接，经质检员验收合格后再进行钢筋绑扎。底板底筋端头做90度弯钩。主楼底板下网上排铁及上网铁满足进梁锚固长度La=39d即可。
4.5垫块、马凳安装：底铁钢筋绑扎完毕后放置垫块，上铁绑扎前先放置马凳。检查底板下层钢筋施工合格后，放置底板混凝土保护层用成品混凝土垫块，垫块厚度等于保护层厚度，按1m左右距离梅花型摆放。基础底板较厚或基础梁及底板用钢量较大，摆放距离可缩小。接头数量满足对受拉区钢筋接头的要求，同一截面接头≤50%。底板基础梁采用现场就地绑扎。基础底板采用双层钢筋时，绑完下层钢筋后，摆放马凳，在马凳上摆放纵横两个方向定位钢筋，钢筋上下次序与底板下层钢筋相反。（马凳按短向布置，马凳高： H=板厚—上下保护层厚度—上下钢筋直径，地脚长300mm，本工程顶板马凳采用工字型马凳。）
4.6底板内暗配管：底筋及梁筋绑扎完毕电气专业进行管道埋设，埋设完毕自检合格方可进行底板上层钢筋绑扎。
4.7基础梁、底板上层钢筋绑扎：先绑扎东西向钢筋，然后绑扎南北向钢筋，上下层钢筋绑扎位置要保证在同一条直线上，钢筋绑扎不得漏绑，绑丝朝向构件内部。
4.8墙柱插筋：基础梁、底板绑扎完毕按照在垫层上弹好的墙、柱放线位置进行插筋，插筋与底板钢筋要绑扎固定牢固，防止浇筑混凝土时钢筋位移，距暗柱50mm处设墙插筋，插筋锚固长度要符合设计及图集要求。主楼座较深集水坑处，基础底板上铁伸入集水坑底板内La，墙体钢筋下插La。
4.9墙柱定位措施安装：墙体插筋放置水平定位梯子筋固定钢筋位置，暗柱钢筋在距底板上
表面500mm处放置定位箍筋，防止钢筋位移。

审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技 术 交 底 记 录
表C2-1
编 号
01-06-C2-010
工程名称
京香青科项目C8号科研楼工程
交 底 日 期
06月22日
施工单位
河北建设集团有限公司
分项工程名称
钢筋
交底提要
基础底板钢筋绑扎
交底内容：
4.10班组自检、交接检：钢筋绑扎完毕先进行自检，自检合格后与木工进行交接检，检查钢筋绑扎是否影响模板支设，自检、交接检合格后报项目部质检员验收。
4.11监理验收：项目质检员验收合格报监理验收，并办理隐检手续。
4.12墙、柱插筋，基础梁锚固长度及搭接长度（基础底板混凝土标号C30）
部位
规格
型号
锚固长度（mm）
搭接长度（mm）
墙筋
三级钢
Ф10
410
574
Ф12
492
689
Ф14
574
804
Ф16
656

Ф18
738

Ф20
820

柱筋
三级钢
Ф18
738

Ф20
820

Ф22
902

Ф25
1025

Ф32
1440

基础梁
三级钢
Ф12
492
689
Ф22
902

Ф25
1025

Ф32
1440

审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技 术 交 底 记 录
表C2-1
编 号
01-06-C2-010
工程名称
京香青科项目C8号科研楼工程
交 底 日 期
06月22日
施工单位
河北建设集团有限公司
分项工程名称
钢筋
交底提要
基础底板钢筋绑扎
交底内容：
4.13保护层厚度（不应小于受力钢筋公称直径）
楼座部位混凝土构件
保护层厚度（mm）
备注
基础底板
40

地下室外墙内侧
20

地下室外墙外侧
25

地下现浇柱
25

车库部位混凝土构件保护层厚度
保护层厚度（mm）
基础底板（有垫层）
墙体外层分布筋
柱
梁
板
下排铁
上排铁
地下室外墙外侧
地下室外墙内侧
其它墙
地下二层（人防核6）
40
20（且不小于钢筋直径）
25
20
20
25
25
15
备注
板、墙、壳中分布钢筋的保护层厚度不应小于表中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm。

审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技 术 交 底 记 录
表C2-1
编 号
01-06-C2-010
工程名称
京香青科项目C8号科研楼工程
交 底 日 期
06月22日
施工单位
河北建设集团有限公司
分项工程名称
钢筋
交底提要
基础底板钢筋绑扎
交底内容：
5、质量标准
5.1主控项目
纵向受力钢筋的连接应符合设计要求；钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。
5.2一般项目
钢筋接头宜在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯曲点的距离不应小于钢筋直径的10倍；
5.2.1针对墙、柱钢筋，同一构件中相邻纵向受力钢筋的绑扎搭接接头位置应相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。钢筋绑扎搭接接头连接区段的长度为1.3ll（ll为搭接长度）。同一连接区段内，纵向受力钢筋搭接接头百分率应符合设计要求；当无设计要求时，应符合下列规定：
5.2.1.1对于梁类、板类及墙类构件，不宜大于50%；
5.2.2.2对于柱类构件不宜大于50%；
5.2.2在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设无具体要求时应符合下列规定：
5.2.2.1箍筋直径不应小于搭接钢筋较大直径的0.25倍；
5.2.2.2受拉搭接区段的箍筋间距不应大于钢筋较小直径的5倍，且不应大于100mm；
5.2.2.3受压搭接区段大箍筋间距不应大于钢筋较小直径的10倍，且不应大于200mm；
5.2.2.4当柱中纵向受力钢筋大于25mm时，应在搭接接头两个端面外100mm范围内各设置两个箍筋，其间距宜为50mm。
绑扎各项偏差控制如下：
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技 术 交 底 记 录
表C2-1
编 号
01-06-C2-010
工程名称
京香青科项目C8号科研楼工程
交 底 日 期
06月22日
施工单位
河北建设集团有限公司
分项工程名称
钢筋
交底提要
基础底板钢筋绑扎
交底内容：
项次
项 目
允许偏差（mm）
检查
方法
国家规范标准
结构长城杯标准
1
绑扎骨架
宽、高
±5
±5
尺量
长
±10
±10
2
受力主筋
间距
±10
±10
尺量
排距
±5
±5
弯起点位置
20
±15
3
箍筋、横向
筋焊接网片
间距
±20
±10
尺量连续5个间距
网格尺寸
±20
±10
4
保护层厚度
基础
±10
±5
尺量
柱、梁
±5
±3
板、墙、壳
±3
±3
5
梁板受力钢筋搭接锚固长度
入支座、节点搭接
/
+10、-5
尺量
入支座、节点锚固
/
±5
6、成品保护
6.1绑扎好的钢筋，应注意保护钢筋位置正确，并应在双层筋的地方放置马凳以确保钢筋位置正确。
6.2钢筋表面防止油物、漆污等的污染。
6.3不得随意焊接和切断已绑扎好的钢筋。
7、安全防护
7.1现场周围设置有效防护，防止坠落。
7.2施工操作人员必须戴好安全帽，不能穿拖鞋。
7.3施工现场严禁打闹、掷物，以防发生意外。
