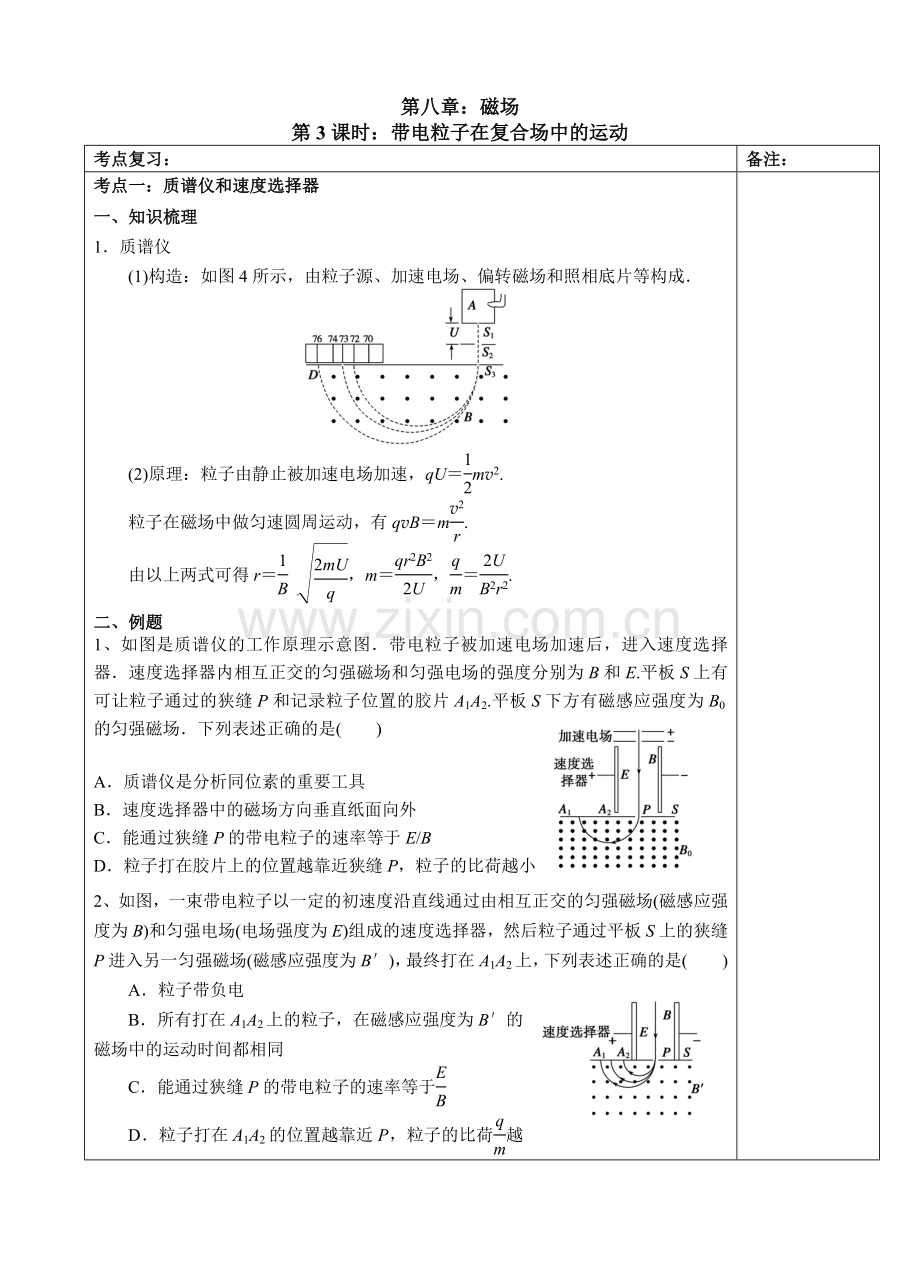

第八章：磁场
第3课时：带电粒子在复合场中的运动
考点复习：
备注：
考点一：质谱仪和速度选择器
一、知识梳理
1．质谱仪
(1)构造：如图4所示，由粒子源、加速电场、偏转磁场和照相底片等构成．

(2)原理：粒子由静止被加速电场加速，qU＝mv2.
粒子在磁场中做匀速圆周运动，有qvB＝m.
由以上两式可得r＝ ，m＝，＝.
二、例题
1、如图是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E.平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2.平板S下方有磁感应强度为B0的匀强磁场．下列表述正确的是(　　)

A．质谱仪是分析同位素的重要工具
B．速度选择器中的磁场方向垂直纸面向外
C．能通过狭缝P的带电粒子的速率等于E/B
D．粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越小
2、如图，一束带电粒子以一定的初速度沿直线通过由相互正交的匀强磁场(磁感应强度为B)和匀强电场(电场强度为E)组成的速度选择器，然后粒子通过平板S上的狭缝P进入另一匀强磁场(磁感应强度为B′)，最终打在A1A2上，下列表述正确的是(　　)
A．粒子带负电
B．所有打在A1A2上的粒子，在磁感应强度为B′的磁场中的运动时间都相同
C．能通过狭缝P的带电粒子的速率等于
D．粒子打在A1A2的位置越靠近P，粒子的比荷越大

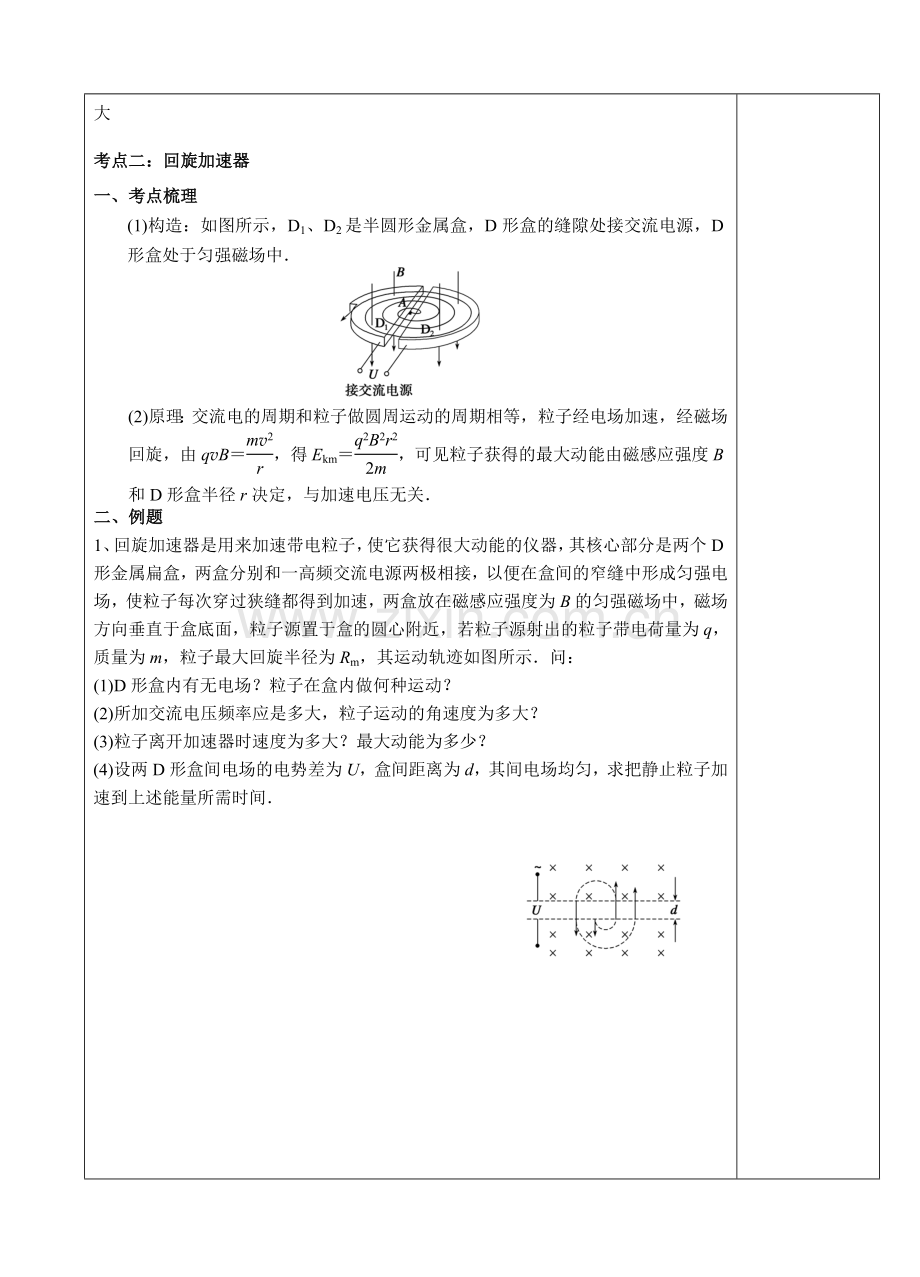

考点二：回旋加速器
一、考点梳理
(1)构造：如图所示，D1、D2是半圆形金属盒，D形盒的缝隙处接交流电源，D形盒处于匀强磁场中．

(2)原理：交流电的周期和粒子做圆周运动的周期相等，粒子经电场加速，经磁场回旋，由qvB＝，得Ekm＝，可见粒子获得的最大动能由磁感应强度B和D形盒半径r决定，与加速电压无关．
二、例题
1、回旋加速器是用来加速带电粒子，使它获得很大动能的仪器，其核心部分是两个D形金属扁盒，两盒分别和一高频交流电源两极相接，以便在盒间的窄缝中形成匀强电场，使粒子每次穿过狭缝都得到加速，两盒放在磁感应强度为B的匀强磁场中，磁场方向垂直于盒底面，粒子源置于盒的圆心附近，若粒子源射出的粒子带电荷量为q，质量为m，粒子最大回旋半径为Rm，其运动轨迹如图所示．问：
(1)D形盒内有无电场？粒子在盒内做何种运动？
(2)所加交流电压频率应是多大，粒子运动的角速度为多大？
(3)粒子离开加速器时速度为多大？最大动能为多少？
(4)设两D形盒间电场的电势差为U，盒间距离为d，其间电场均匀，求把静止粒子加速到上述能量所需时间．
