第十一章 简单机械和功
一 杠 杆
第l课时 杠杆的概念
1．一根硬棒，在_______的作用下，如果能够绕着_______转动，这根硬棒就叫做杠杆。
杠杆绕着转动的_______叫支点；作用在杠杆上，使杠杆转动的力叫_______，的力叫做阻力，从支点到阻力作用线的距离叫_______，_____________________叫动力臂。
2．如图所示，工人师傅用一根铁棒撬起木箱，铁棒可以看成是一个_________，下方地面的支撑点称为__________，是杠杆绕着转动的固定点。工人向上施加的使杠杆转动的力叫做_________力。

3．如图所示，用裁纸刀剪纸时，剪纸刀可看作是杠杆，其支点是_______点，动力作用点是_______点，阻力作用点是_______点，动力是_______，阻力是_______。
4．如图所示，一根杠杆可以绕D点转动，在D点挂一重物G，在G点加一水平向右的动力只，其动力臂、阻力臂分别是_______和_______。
5．如图所示，是人们目常生活中常见的用起子开瓶盖的情景。这也是一个杠杆，那么下列关于这个杠杆的支点、动力作用点、阻力作用点对应位置正确的是 ( )
A．A—B—C
B．A—C—B
C．B—C—A
D．B—A—C
6．如图，杠杆的支点为O，F为作用在杠杆上的动力，正确表示力F力臂的是 ( )

7．如图所示，AO是一根用来提升重物的杠杆，分别指出图中的动力、阻力和支点，并在图中画出动力臂和阻力臂。

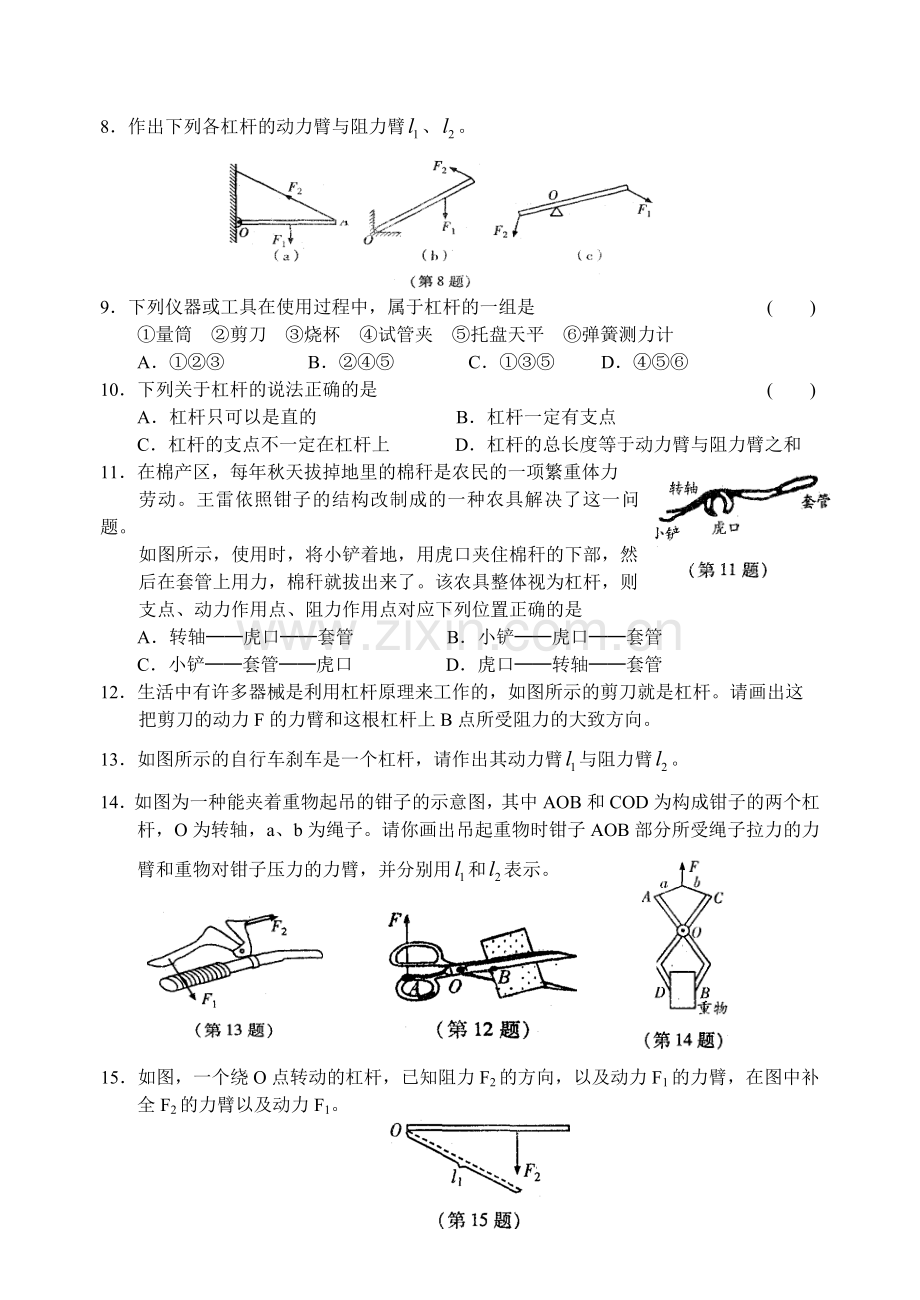

8．作出下列各杠杆的动力臂与阻力臂、。

9．下列仪器或工具在使用过程中，属于杠杆的一组是 ( )
①量筒 ②剪刀 ③烧杯 ④试管夹 ⑤托盘天平 ⑥弹簧测力计
A．①②③ B．②④⑤ C．①③⑤ D．④⑤⑥
10．下列关于杠杆的说法正确的是 ( )
A．杠杆只可以是直的 B．杠杆一定有支点
C．杠杆的支点不一定在杠杆上 D．杠杆的总长度等于动力臂与阻力臂之和
11．在棉产区，每年秋天拔掉地里的棉秆是农民的一项繁重体力
劳动。王雷依照钳子的结构改制成的一种农具解决了这一问题。
如图所示，使用时，将小铲着地，用虎口夹住棉秆的下部，然
后在套管上用力，棉秆就拔出来了。该农具整体视为杠杆，则
支点、动力作用点、阻力作用点对应下列位置正确的是
A．转轴──虎口──套管 B．小铲──虎口──套管
C．小铲──套管──虎口 D．虎口──转轴──套管
12．生活中有许多器械是利用杠杆原理来工作的，如图所示的剪刀就是杠杆。请画出这
把剪刀的动力F的力臂和这根杠杆上B点所受阻力的大致方向。
13．如图所示的自行车刹车是一个杠杆，请作出其动力臂与阻力臂。
14．如图为一种能夹着重物起吊的钳子的示意图，其中AOB和COD为构成钳子的两个杠
杆，O为转轴，a、b为绳子。请你画出吊起重物时钳子AOB部分所受绳子拉力的力臂和重物对钳子压力的力臂，并分别用和表示。

15．如图，一个绕O点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图中补
全F2的力臂以及动力F1。

参考答案
第十一章 简单机械和功
一 杠 杆
第l课时 杠杆的概念
1．力 一固定点 固定点 动力 阻碍杠杆转动 阻力臂
从支点到动力作用线的距离 2．杠杆 支点 动
3．C A B Fl F2 4．OA OB 5．B 6．C
7．动力是Fl、阻力是F2、支点是O，动力臂和阻
