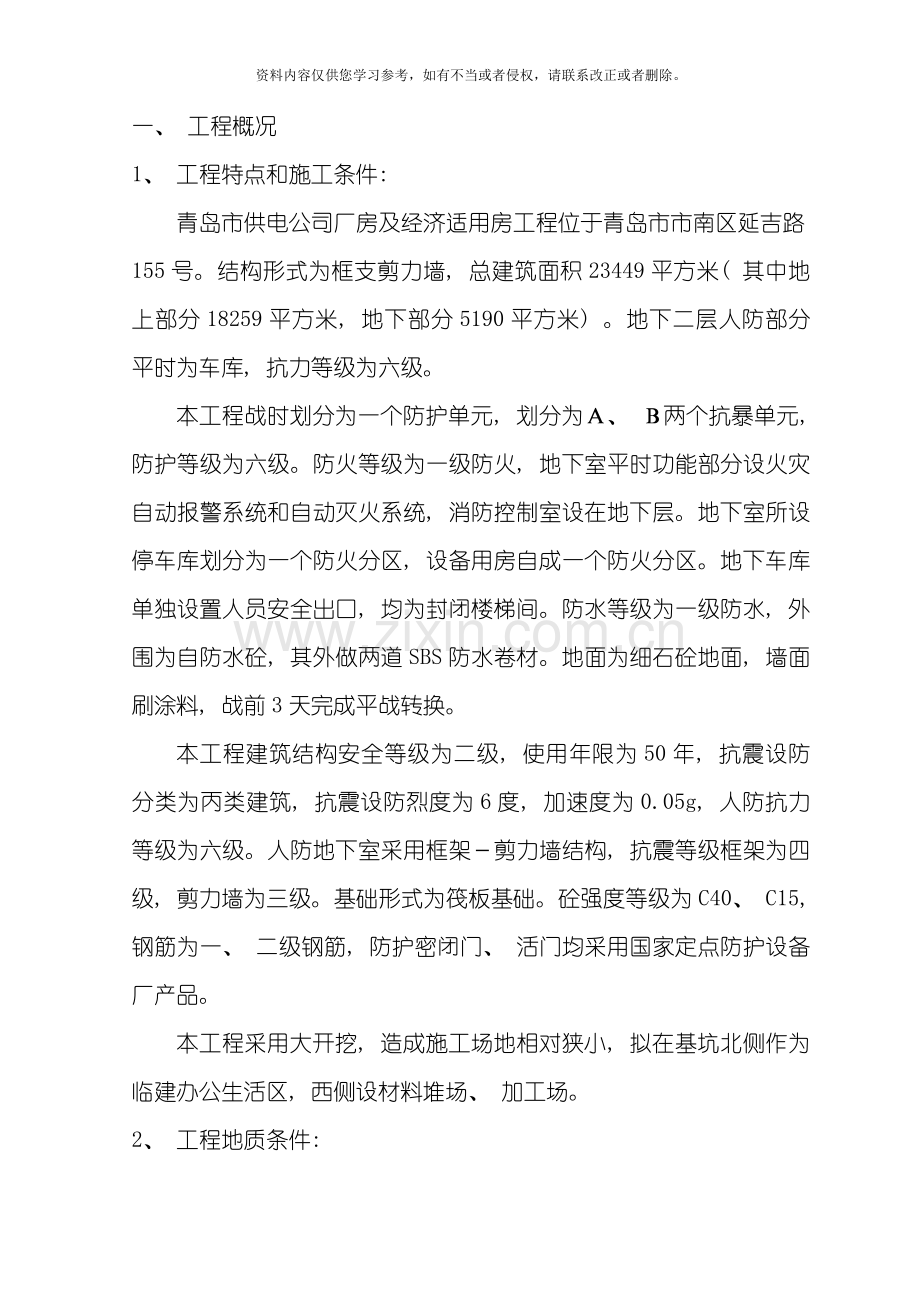

一、 工程概况
1、 工程特点和施工条件:
青岛市供电公司厂房及经济适用房工程位于青岛市市南区延吉路155号。结构形式为框支剪力墙, 总建筑面积23449平方米( 其中地上部分18259平方米, 地下部分5190平方米) 。地下二层人防部分平时为车库, 抗力等级为六级。
本工程战时划分为一个防护单元, 划分为Ａ、 Ｂ两个抗暴单元, 防护等级为六级。防火等级为一级防火, 地下室平时功能部分设火灾自动报警系统和自动灭火系统, 消防控制室设在地下层。地下室所设停车库划分为一个防火分区, 设备用房自成一个防火分区。地下车库单独设置人员安全出口, 均为封闭楼梯间。防水等级为一级防水, 外围为自防水砼, 其外做两道SBS防水卷材。地面为细石砼地面, 墙面刷涂料, 战前3天完成平战转换。
本工程建筑结构安全等级为二级, 使用年限为50年, 抗震设防分类为丙类建筑, 抗震设防烈度为6度, 加速度为0.05g, 人防抗力等级为六级。人防地下室采用框架－剪力墙结构, 抗震等级框架为四级, 剪力墙为三级。基础形式为筏板基础。砼强度等级为C40、 C15, 钢筋为一、 二级钢筋, 防护密闭门、 活门均采用国家定点防护设备厂产品。
本工程采用大开挖, 造成施工场地相对狭小, 拟在基坑北侧作为临建办公生活区, 西侧设材料堆场、 加工场。
2、 工程地质条件:
根据青岛市勘察测绘研究院延吉路经济适用房工程《岩土工程勘察报告》, 场区自然地面标高为29.63～30.35地形整体平缓, 场区土层自上而下分布如下:
第一层: 素填土层: 无工程意义;
第二层: 粉质粘土层, 中等压缩性;
第三层: 含粘性土砾砂层: 中密到密实;
第四层: 强风化花岗岩, fak= 1000KPa;
第五层: 煌斑岩强风化带, fak= 800KPa;
第六层: 中风化花岗岩, fak= 2500KPa。
人防地下室部分筏板持力层选用强风化花岗岩或煌斑岩强风化带为持力层, 承载力特征值fak按800KPa计算。
根据地质勘察报告提供的数据: 地下水水位埋深为3.00～3.50m, 绝对标高26.21～27.30m, 水位季节变化幅度约1.0m, 对砼结构无腐蚀性, 对钢筋有弱腐蚀性, 对钢结构具有弱腐蚀性。
二、 施工部署
1、 分部分项工程施工顺序:
基坑土方开挖→基坑边坡支护→基坑清土、 明沟、 集水坑、 岩石锚杆→垫层砼浇筑→防水层→防水保护层→基础底板钢筋→吊模→浇筑基础底板混凝土→地下室墙柱、 顶板等结构施工→回填土。
三、 主要分部分项施工方案
1、 土方工程:
本工程的土方机械开挖、 基坑边坡支护由专业队伍银海工程建设中心施工。
1.1土方开挖:
1.1.1土方开挖分两步进行: 第一步由机械开挖, 土方用车辆外运, 机械开挖不能破坏原土层结构, 考虑本工程基础由独立柱基受力, 基底标高( 基底标高即垫层底标高) 以上100mm以上的土方机械开挖。第二步由人工开挖, 基底标高以上100mm的土方采用人工倒运, 车辆外运。
1.1.2土方机械开挖根据现场实际条件及工程施工需要, 分以下三次开挖: 首先整个场地挖深1.5～2米, 然后将人防部分挖至设计标高, 最后将其它地下室部分挖至设计标高, 总顺序自西向东。
1.1.3人工土方开挖: 基础底板土方要求清至垫层底, 平整夯实。
1.1.4机械挖土时由土方公司技术人员及我方测量放线人员跟班配合施工, 基底预留土层厚度应该严格控制, 另在挖土时, 提前放出集水坑、 电梯井位置控制线, 便于机械施工, 在开挖后的预留土层内每隔3m左右打入50cm长的钢筋控制桩, 在钢筋上抄好标高, 机械挖土根据抄好的标高线进行控制标高。
1.1.5在第一层土挖出以后, 支护单位进场施工。在施工过程中, 土方、 支护、 总包单位需紧密配合, 交错施工, 确保工程质量和进度。支护的具体范围和方式参考施工方案根据现场实际情况确定。
1.2基坑排水:
土方开挖过程中由土方施工专业队伍进行排水, 基础施工时, 由总包单位采用明沟、 盲沟、 集水井相结合的方式进行排水。
1.2.1基坑开挖后, 在基坑四周留设400mm深300～500mm宽的明沟作为排水沟, 排水沟如果破坏基坑的支护, 则在排水沟外侧砌筑二到三皮粘土实心砖, 防止边坡流沙引起支护的稳定性。在排水沟的沟线上每隔30m设置一个φ1200mm集水井, 集水井的底面比沟底低800mm。四壁垒240mm厚粘土实心砖,集水井跟着室外土方回填四壁垒至自然地坪, 室外回填前, 将基坑四周明沟内填筑粗石子成盲沟。在地下室土方回填前, 一直保证集水井内水外排, 减少地下水对底板的压力。
1.2.2在基坑内东西、 南北方向每隔15m设置一道盲沟, 盲沟深度400mm, 宽度300～500mm, 坡度为5‰, 用粗石子填实, 浇筑垫层砼。
1.2.3每个集水井内设置一台φ100的潜水泵向市政雨水口排水, 降低地下水位, 直至地下室完全施工完毕。
1.2.4在设计施工图集水坑、 电梯井的位置, 考虑位置较深、 水量较大, 在集水坑底深挖800mm深直径500mm的排水井, 埋设300×300×1000×3的钢套, 埋设在垫层以下的部分, 钢套四周均匀开小洞, 钢套底部和四周填设粒径为30～50mm的石子, 钢套内放置一台φ50的潜水泵排水, 钢套埋在底板部分的高度中部设置内外两道止水环。1.2.5当实际地下水情况与方案有较大出入时, 应该考虑在变更降水方案, 需要时再出方案。
2、 防水工程:
本工程地下室防水采用砼结构刚性自防水和3mm厚和4mm厚的SBS卷材两道的柔性防水, 施工范围包括底板、 外墙、 顶板及消防水池等。
2.1刚性自防水采用掺加8％的JM-III防水剂和克拉丝抗裂纤维的防水砼, 抗渗等级为C40S8。2.2 基层处理及要求:
2.2.1基础施工完垫层后根据设计要求, 垫层表面随浇筑随压光, 阴阳角做成20mm直径的圆角。
2.2.2外墙拆模后, 剔除止水螺杆外侧的木垫板, 将止水螺杆从根部割除, 再用1: 2水泥砂浆填实, 然后大面用20mm厚1: 2.5水泥砂浆抹面压光, 阴阳角做成20mm直径的圆角。
2.2.3地下室顶板结构施工完毕, 表面抹20mm厚1: 2.5水泥砂浆找平压光, 出顶板的排风井侧壁外侧在回填土自然标高往上300mm以下部分的表面抹20mm厚1: 2.5水泥砂浆压光, 阴阳角做成20mm直径的圆角。
2.2.4经处理后基层应牢固、 无松动, 具有一定的强度, 清洁干净, 表面无浮土、 砂粒等污物。
2.2.5基层应保持干燥, 含水率小于9％为宜, 现场可用1㎡橡胶板材覆盖基层表面, 放置2－3h, 若覆盖的基层表面无水印, 且紧贴基层的橡胶板一侧无凝结水, 则基层的含水率不大于9％, 可满足要求。
2.3施工前准备:
2.3.1在防水施工前, 熟悉图纸及相关规范要求, 掌握施工图中的细部构造和技术要求, 对班组进行详细的技术交底。
2.3.2所用的防水材料必须有出厂质量合格证明文件, 并经指定的质量检测部门检测合格。
2.3.3检查基层处理情况, 必须达到施工要求, 对于不符合要求的地方进行整改。
2.4施工工艺:
卷材铺贴采用热熔法, 卷材缝搭接宽度为100mm, 在粘贴卷材时, 搭接部分必须热烤到位, 粘结牢固。2.5施工保护层:
2.5.1底板的防水保护层采用40mm厚C25细石砼作保护, 施工一定要做好成品保护。操作人员一律穿软底鞋, 平整砼一律采用磨圆棱角的木尺刮平。
2.5.2外墙立面采用120mm砖保护墙, 并在转角及每隔5～6m处断开, 缝中填卷材条。保护墙和卷材防水层之间的空隙随时用砌筑砂浆填实。
2.5.3顶板防水保护层同底板。
2.6质量验收:
每铺贴100平方米检查一处, 每处10平方米, 且不得小于3处。
2.6.1主控项目:
所用材料必须符合设计要求;
卷材防水层及其转角处、 变形缝处等细部做法符合设计要求。
2.6.2一般项目:
卷材防水层的基层应牢固, 基面洁净、 平整、 不得有空鼓、 松动、 起砂和脱皮现象, 基层阴阳角处应做成圆弧;
卷材防水层与基层粘结牢固, 密封严密, 不得有皱折、 鼓泡和翘边等缺陷;
侧墙卷材防水层的保护层与防水层应粘结牢固, 结合紧密, 厚度均匀一致;
卷材搭接宽度允许偏差为－10mm。
3、 钢筋工程:
本工程人防地下室钢筋有一级、 二级两种。
3.1钢筋加工:
本工程钢筋在现场钢筋加工区内集中加工。钢筋进场经复试合格后方可加工, 加工前由专业人员根据设计图纸进行翻样, 配料单经项目技术员审阅合格后, 按配筋单进行加工。钢筋加工现场建立严格的钢筋加工生产、 安全管理制度, 根据施工形象进度及时加工, 以确保工期。成型钢筋要进行严格的标识和记录。
钢筋加工工艺流程: 钢筋除锈→钢筋调直→切断→钢筋弯曲成型。
3.1.1钢筋拉直时, 其调直冷拉率I级钢不大于4%, 钢筋拉伸后应平直, 且无局部曲折。
3.1.2钢筋切断时应避免用短尺量长料, 防止在量料中累计误差, 为此在工作台上标出尺寸刻度线并设置控制断料尺寸用挡板。在切断过程中, 如发现钢筋有劈裂、 缩头或严重的弯头等必须切除, 如发现钢筋的硬度比该钢种有较大的出入, 及时向项目技术负责人反映, 以制定措施。钢筋的断口不得有马蹄形或起弯现象, 长度允许偏差±10mm。
3.1.3钢筋弯曲成型后弯点处不得有裂缝, II级钢筋不能弯过头再弯回来, 钢筋弯曲成型后的允许偏差为: 全长±10mm, 弯起钢筋起弯点位移20mm, 弯起钢筋的弯起高度±5mm, 箍筋边长±5mm。
3.1.4钢筋加工形状、 尺寸必须符合设计要求, 钢筋的表面应洁净、 无损伤, 油渍、 漆污和铁锈等在使用前清除干净。带有颗粒状或有片状老锈的钢筋不得使用。
3.1.5钢筋堆放位置按现场平面布置图指定位置进行堆放。堆放时必须严格按照分批同等级、 牌号、 规格、 长度分别挂牌堆放, 不得混淆。对于不合格的钢筋, 分别堆放做好不合格标识, 同时应在监理见证下尽快退场, 并做好记录。存放钢筋场地要平整同时要备好垫木, 场地采取必要的排水措施, 以防钢筋浸水后锈蚀和污染。
3.1.6钢筋成型后, 设置标识, 标识注明钢筋种类, 使用部位, 加工简图。雨天加盖苫布。
3.2钢筋连接:
3.2.1钢筋连接方法:
直径≥φ18的采用直螺纹机械连接, 水平钢筋及竖向钢筋的搭接长度及墙体水平筋在墙体内锚固长度满足设计要求。
3.2.2工艺试验:
直螺纹机械连接正式用于工程前, 必须将每种形式、 级别的接头各取一组3根拉伸试件, 试验合格后方可大规模操作。
3.3底板钢筋绑扎:
绑扎底板钢筋前, 先在垫层表面弹好墙身及暗柱的位置线, 并用红油漆做好门洞口及暗柱的位置线, 特别注意人防门洞, 必须定位准确, 经验线后进行底板钢筋绑扎。
3.3.1基础底板钢筋绑扎顺序:
底板钢筋绑扎各施工段均自西向东依次推进绑扎, 从垫层往上依次为: 绑扎集水坑钢筋→铺放底板钢筋→绑扎梁筋→放置几字形马凳→铺设底板上层钢筋。
3.3.2底板钢筋绑扎工艺:
画好底板钢筋间距的分档标志, 摆放下铁, 拉线找直, 按设计和规范要求布置接头。下铁摆好后, 严格按要求摆放底板几字形马凳。
马凳铁摆放好后, 即可绑扎上层钢筋网片, 并在定位钢筋上画好间距等分标志, 然后穿放纵横钢筋。基础底板钢筋≥φ18的采用直螺纹机械连接, ＜18的采用搭接接头, 钢筋搭接处在中心和两端按规定用铁丝扎牢。所有钢筋网片相交点均全部绑扎牢固, 不得跳扣绑扎。
底板钢筋迎水面的保护层为50mm, 背水面的保护层厚度为25mm ,使用高标号水泥砂浆或细石砼制作做垫块, 间距1.0×1.0, 梅花形布置。
3.3.3底板插筋:
墙体钢筋按设计图纸要求, 伸入底板长度按设计要求, 根据弹好的位置线, 将插筋绑扎固定牢固。为防止墙钢筋及暗柱钢筋的偏移, 必须用电焊点焊固定立筋, 并在墙身钢筋与底板钢筋相交位置处, 沿墙另附加两根φ12钢筋, 用于点焊固定立筋, 以确保插筋的位置准确。对于外墙钢筋一次性插到顶板标高, 插筋固定在基坑外脚手架上的挑出纵向横钢管上, 以确保其不发生偏移。由于基础底板与基坑护坡之间的间距小,外脚手架的内杆立在基础底板的外挑部分,内杆下端设置带止水环双面焊饱满的钢筋支架上。
3.4墙体钢筋绑扎:
3.4.1作业条件:
3.4.1.1钢筋外表面如有铁锈在绑扎前清除干净, 锈蚀严重侵蚀断面的钢筋不得使用。
3.4.1.2弹好墙身、 洞口线并把预留钢筋处的松散砼剔凿干净。将绑扎钢筋地点清扫干净。
3.4.1.3核对成品钢筋的钢号、 直径、 形状、 尺寸、 位置和数量等是否与设计相符。
3.4.2施工工艺:
3.4.2.1钢筋设计要求:
本工程地下室墙体钢筋均为双层钢筋网片, 水平筋及竖向筋均采用搭接绑扎, 水平筋、 竖筋搭接长度满足设计要求。两片钢筋网之间按设计要求交错设置拉结筋, 拉结筋勾住竖筋和水平筋的交叉点。绑扎铁丝须头不得朝向外墙外侧。
在墙端门洞边、 丁头处均设有暗柱, 按设计配筋予以钢筋翻样。
门窗洞口上过梁主筋伸出洞边锚固长度符合设计要求。
3.4.2.2钢筋绑扎:
墙筋工艺流程: 修整预留搭接筋→立2～3根梯形支撑筋→绑横、 竖筋。先立2～3根梯形支撑筋, 然后绑竖筋, 最后绑横筋。竖筋在内, 水平筋在外。
墙筋双排之间绑拉筋, 拉筋勾牢外皮水平钢筋和竖筋的交叉点。
水平及竖向钢筋搭接要相互错开500mm, 搭接长度按设计要求。
水平筋端部、 丁字节点及转角节点按设计要求绑扎, 绑扎时, 应吊线找垂直。
模板合拢后, 应对伸出的钢筋进行一次修整, 并在搭接处绑一道临时定位横筋, 在砼浇筑时, 应有专人随时检查和修整, 以保证竖筋位置正确。
3.5顶板钢筋绑扎:
工艺流程: 清理模板→模板上划线→绑板下部受力钢筋→水电预留预埋→绑上层( 负弯矩) 钢筋。
清扫模板上刨花、 碎木、 电线管头等杂物, 用粉笔在模板上划好主筋及分布筋间距。
绑扎时划好钢筋间距的分档标志, 摆放下铁。
按划好的间距, 先摆受力钢筋, 后放分布筋, 预埋件、 电线管、 预留孔等及时配合安装。
绑扎使用顺扣或八字扣, 地下室顶板为双向板, 应在纵横钢筋的交叉点全部绑扎。
双层钢筋间放置条形马凳, 马凳均采用φ12二级钢筋制作, 布置间距为1000mm, 详见附图五。
绑扎负弯矩钢筋, 每个扣均要绑扎, 最后在主筋下垫砂浆垫块, 负弯矩钢筋注意不要被踩下, 特别是后浇带钢筋应按设计要求绑扎。
3.6楼梯筋:
工艺流程: 划位置线→绑主筋→绑分布筋→绑踏步筋。
在楼梯段底模上划主筋和分布筋位置线。
先绑扎主筋后绑扎分布筋。每个交点均应绑扎, 注意梯梁筋绑扎完后再绑板筋, 板筋锚固到墙内。
底板筋绑完, 再绑踏步的负弯距钢筋。
主筋接头、 数量位置均要符合施工及验收规范要求。
人防部分楼梯为防倒塌楼梯, 钢筋绑扎过程中需严格控制绑扎的准确性和质量, 必须严格按设计施工。
3.7柱筋的安装与绑扎:
3.7.1施工程序:
柱筋位置校验→安装竖向受力筋→画箍筋间距线→绑箍筋。
3.7.2平面位置和垂直度应在绑扎前进行校正。柱筋接头位置按设计规定错开。
3.7.3加密区按规定布置, 梁、 柱节点内的加密箍事先按顺序布好。箍筋弯钩重叠处, 沿高度方向错开布置。柱箍距板面50mm为第一道位置。
3.7.4绑扎扣应相互成八字形。
3.7.5与梁等截面时, 柱筋布在梁筋的外侧。
3.8梁钢筋的安装与绑扎:
3.8.1框梁主筋在柱节点处穿插顺序按设计交底要求, 一般主、 次梁筋在跨中穿插顺序为次梁筋置于主梁筋之上。
3.8.2 多排梁筋安装时, 排筋之间夹直径等于主筋, 并直径≮25mm的短筋,短筋的间距≤1000mm, 短筋的长度 = 梁宽-20mm。
3.8.3 梁箍弯钩重迭处, 沿梁的方向相互错开。弯钩应设置在梁的受压区内及结构层板内。
3.8.4 四角主筋适当用骑马式绑扣, 以使主筋与梁箍圆弧部分相吻合。
3.8.5距墙或柱边50mm为第一道箍筋位置。
3.9质量标准:
3.9.1钢筋原材:
钢筋进场时, 检查产品合格证、 出厂检测报告, 进行表面观感检查, 要求钢筋应平直、 无损伤, 表面不得有裂纹、 油污、 颗粒状或片状老锈, 并按国家现行标准抽取试件作力学性能检测, 检测合格后方可加工;
对有抗震设防要求的框架结构, 其纵向受力钢筋的强度满足设计要求, 对于一、 二级抗震等级, 钢筋的抗拉强度实测值与屈服强度实测值得比值不应小于1.25; 钢筋的屈服强度实测值与强度标准值的比值不应小于1.3。
当发现钢筋脆断、 焊接性能不良或力学性能显著不正常等现象时, 应对该批钢筋进行化学成分检验或其它专项检验。
3.9.2钢筋制作与安装:
3.9.2.1受力钢筋的弯钩和弯折应符合下列规定:
HPB235级钢筋末端作180°弯钩, 其弯弧内直径不应小于钢筋直径的2.5倍, 弯钩的弯后平直部分长度不应小于钢筋直径的3倍。梁柱箍筋弯钩为135°, 弯后平直段长10d, 弯心弯曲弧度大于受力钢筋直径且不小于2.5倍的箍筋直径。
钢筋作不大于90°的弯折时, 弯折处的弯弧内直径不应小于钢筋直径的5倍。
3.9.2.2钢筋调直采用冷拉方法, HPB235级钢筋的冷拉率不宜大于4％, HRB335级、 HRB400级、 RRB400级钢筋的冷拉率不宜大于1％。
3.9.2.3钢筋的加工的形状、 尺寸应符合设计要求, 其偏差应符合下表规定。
项 目
允许偏差( mm)
受力钢筋顺长度方向全长的净尺寸
±10
弯起钢筋的弯折位置
±20
箍筋内净尺寸
±5
3.9.2.4钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
3.9.2.5当受力钢筋采用焊接接头时, 设置在同一构件内的接头宜相互错开, 纵向受力钢筋焊接接头连接区段的长度为35d,且不小于500mm,凡接头中点位于该连接区段长度内的接头均属于同一连接区段, 同一连接区段内, 纵向受力钢筋焊接的接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。应符合以下规定:
在受拉区不宜大于50％。
接头不宜设置在有抗震设防要求的框架梁端、 柱端的箍筋加密区。
3.9.2.6同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头连接区段的长度为1.3ll(ll为搭接长度)。同一连接区段内, 纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。应符合以下规定:
对梁类、 板类及墙类构件, 不宜大于25％。
对柱类构件, 不宜大于50％。
当工程中确有必要增大接头面积百分率时, 对梁类构件, 不应大于50％, 对其它构件, 可根据实际情况放宽。
3.9.2.7钢筋安装位置的允许偏差和检查方法
项 目
允许偏差( mm)
检查方法
绑扎钢筋网
长、 宽
±10
钢尺检查
网眼尺寸
±20
钢尺量连续三档, 取最大值
绑扎钢筋骨架
长
±10
尺量检查
宽、 高
±5
尺量检查
骨架的长度

±10
尺量检查
受力钢筋
间距
±10
钢尺量两端、 中间各一点, 取最大值
排距
±5
保护层厚度
基础
±10
尺量检查
柱、 梁
±5
尺量检查
板、 墙、 壳
±3
尺量检查
绑扎箍筋、 横向钢筋间距
±20
尺量连续三档取其最大值
钢筋弯起点位置
20
尺量检查
钢筋弯起点位移

20
尺量检查
预埋件
中心线位置
5
钢尺和塞尺检查
水平高差
＋3, 0
4、 模板工程:
本工程地下室墙体、 顶梁、 板采用小钢模板, 内墙、 独立柱模采用定型钢制大模板; 支撑体系采用钢管扣件式支撑体系, 主龙骨使用双根φ48钢管, 次龙骨使用50×100的木龙骨。由于本工程人防门根据人防设计为钢制活门槛, 无砼门槛梁, 而人防门框须埋入基础底板内, 为确保人防门框安装位置准确, 外墙上的人防门框可直接埋入基础及墙内, 内墙上的人防门框在基础砼浇注后安装, 即基础底板施工时, 在人防门框下方预留安装槽口, 槽深200, 宽同墙厚, 槽口两端大于门宽每边200, 基础砼浇注前, 在基础钢筋上划出人防门位置, 在预留的槽口位置放置聚苯板, 为防止聚苯板碎屑落入基础砼, 聚苯板应用密目铁丝网包裹后再固定。
4.1模板体系:
4.1.1基础底板砖砌胎膜:
在基础底板外侧周边、 柱承台周边、 集水坑及深浅基础相交斜面位置均砌240mm厚的砖胎模, 砖胎模均砌筑在垫层或毛石砼上, 用M5.0水泥砂浆砌筑, 内侧抹1: 2.5水泥砂浆, 表面压光, 阴阳角部位均做成φ50mm小圆角, 砌筑时留出抹灰层、 防水层及防水保护层共50mm厚。柱承台周边、 集水坑及深浅基础相交斜面的砖胎模砌筑在柱、 坑的底面垫层上, 底板的垫层压盖着砖胎模的上口; 底板外侧的砖胎模砌筑在底板垫层上, 上口抹20mm厚1: 2.5的水泥砂浆压光。
4.1.2地下室砼墙体采用组合小钢模, 模板拼缝用海绵条密封严密。外墙350mm厚, 内墙和水池侧壁250mm厚。穿墙螺栓用φ12圆钢制作, 螺杆长度为墙厚加450mm, 其中地下室外墙、 水池侧壁穿墙螺杆为止水螺杆, 中间要满焊60×60×3mm钢板止水片, 墙体砼浇筑后埋入砼内起止水作用, 止水螺杆外侧靠外模处用40×40×20木板嵌在砼内, 拆模后剔除螺杆割除后, 凹坑内用1: 2水泥砂浆嵌填密实, 再做防水。螺杆水平间距600mm, 竖向间距400mm, 墙模板主龙骨用双根φ48普通脚手架钢管, 间距400mm, 次龙骨用50×100木龙骨, 间距300mm。止水螺杆详见附图六。上反梁吊模详见附图七。
4.2模板施工:
4.2.1大模板材料:
本工程墙体模板采用厚度为6mm厚的钢板, 钢模自带小肋L50×50×50mm, 间距为500mm, 钢模竖肋为80×40方钢, 中心间距为300mm, 横肋用2 [ 10槽钢, 间距为950mm。墙体阳角用L60×60×6mm, 角钢经过螺栓与大模板连接, 螺栓间距为300mm。
4.2.2大模板施工:
4.2.2.1作业条件:
按工程结构设计图由大模加工厂进行模板设计, 确保强度及稳定性。
弹好墙身、 框架柱控制线, 门、 洞口位置线及标高线。
墙身钢筋绑扎完毕, 水电预埋、 电盒、 预埋件、 门窗洞口预埋完毕, 因水电管线和线盒预埋割断地钢筋已按要求进行加固补强, 检查钢筋保护层厚度应满足设计图纸要求, 并办完隐蔽工程验收手续。
4.2.2.2大模板施工工序:
钢筋绑扎完毕→安装水电预埋件→隐检、 模板拼装及检查→模板刷脱模剂→放墙、 柱位置线→安装横墙模板→放置穿墙螺杆→安装纵墙模板→安装角模板→模板调整找垂直→预检→验收。
4.2.2.3大模板进场后, 应核对型号, 清点数量, 注明模板编号, 模板表面应防锈, 安装前均匀地涂刷脱模剂。
4.2.2.4 起吊模板前, 应认真检查穿墙螺栓是否全部拆除, 起吊时应垂直慢速提升, 无障碍后方可吊运。吊装时必须使用缆风绳。
4.2.2.5合模前应检查墙体钢筋, 水、 暖、 电管线、 预埋件, 门窗洞口模板和穿墙螺栓套管是否遗漏, 位置是否正确, 安装是否牢固, 拼缝是否严密, 墙厚是否合适。
4.2.2.6安装大模板时, 先安横墙模板, 再安装纵墙, 最后放入角模, 使纵横墙连成一体。检查验收后方准浇筑混凝土。
4.2.2.7现场场地内留出适当的大模周转堆场, 大模堆放场地内搭设大模堆放架, 下端铺设好木跳板, 堆放的大模板宜采用两块模板板面相正确方式堆放, 立放角度不小于模板自稳角, 堆放场地必须设置在塔吊大臂旋转半径之内。
4.2.2.8为防止大模板底口接缝漏浆, 应在模板下口用泡沫条封严。
4.2.3门、 洞口模板:
4.2.3.1门窗洞口木模板, 模厚50mm, 阴角处用L100×100×6的角钢与木模固定, 用L75×75×6角钢, 经过螺栓与外角钢连接, 中间部分用木方做好水平, 竖向支撑。
4.2.3.2预留洞做成定型木盒, 木盒底模上打几个排气眼, 合模前放入墙内, 盒子外表面刷好脱模剂, 待拆模时拆除。
4.2.4楼梯间模板:
楼梯间模板采用木模板, 楼梯板施工前应根据地下室实际层高放样, 先支设平台模板, 再支设楼梯底模板, 然后支设楼梯外帮侧板, 外帮侧板应先在内侧弹出楼梯底板厚度线, 侧板位置线钉好固定踏步侧板的挡木, 在现场装钉侧板。
4.2.5顶梁板模板:
顶板模板采用定型组合小钢模, 主龙骨为双根φ48钢管, 间距为900mm; 次龙骨为50×100木龙骨, 间距为300mm。支撑采用钢管扣件式可调节支撑体系。立杆间距不得大于900mm, 每跨平台的边立杆距离墙、 梁侧边间距为300mm, 水平横杆间距不大于1400mm。按混凝土结构工程施工质量验收规范GB50204-- 的要求, 现浇钢筋砼板, 当跨度≥4m时, 模板应起拱, 起拱高度为全跨长度的1/1000, 因此, 顶板支模时, 应考虑起拱的要求, 起拱的具体做法为, 用钢管扣件式支撑体系的上部可调支撑, 以调整高度。模板支设时, 板跨大于4m, 应在板中部再加支设后拆支撑位置, 后拆支撑间距900×900, 四根立杆做好标识, 顶板拆模时不得拆除此四根立杆, 龙骨和板模独立设置。板跨度小于4m时也应设1根后拆支撑, 且支撑位置为小块模板单独设置, 以不妨碍拆除, 留其不动。
梁模采用定型组合小钢模, 先利用靠近梁顶板立杆, 根据梁底标高推算搭设两道横杆, 横杆上搭设梁底小横杆, 小横杆间距为300mm, 小横杆上铺设同梁宽的小钢模, 用扣件固定, 待绑扎完梁钢筋后, 支设梁侧模, 梁高大于600mm时梁侧模采用对拉螺杆加固, 高度小于600mm的梁, 梁侧模直接用斜撑钢管支撑。
4.3模板配置量:
为保证工期和生产均衡, 根据施工部署和施工进度计划的安排, 地下室框架柱模板配备每流水施工段一半模板周转使用, 地下室外墙模板配备最大流水施工段模板; 地下室梁、 板模板配备每一最大流水段用量。
4.4模板的拆除:
板梁底模及支撑的拆除需在同条件养护试块强度达到设计或规范规定后由项目技术负责人下达拆模令, 并连同试块检测报告报监理审批同意后方能拆除; 墙、 柱梁侧模待砼强度达到不因拆除而损块砼棱角时, 即可拆除, 模板拆除必须由主管人员检查并报监理审批同意后方可拆除, 大模板的拆除严格按施工工艺标准执行。拆模时要遵循”先装的后拆, 后装的先拆”的原则。
拆除早拆模板时, 对不能拆除的模板及支撑要做明确标识, 严防误拆、 错拆或松动其它模板及支撑。
对后浇带跨的模板支设独立的支撑体系, 施工中考虑后浇带两侧三根立杆独立搭设, 模板和龙骨与其它部位断开, 浇筑砼前让后浇带的支撑架体与其它部位形成整体, 并在后浇带架体做好独立的标志, 严禁拆除。
大模板吊至存放地点时, 必须一次放稳, 保持自稳角为75～80°, 及时进行板面清理, 涂刷隔离剂, 防止粘连灰浆。
大模板应定期进行检查与维修, 保证使用质量。
4.5模板施工质量标准:
模板及其支撑必须有足够的强度、 刚度、 稳定性, 并不致发生不允许的下沉与变形, 模板的内侧面要严密, 不得漏浆。
模板穿墙螺栓应紧固可靠, 浇筑时防止混凝土冲击洞口模板, 保证洞口两侧混凝土对称、 均匀。
大模板支模质量检查标准:
序号
项 目 名 称
允许偏差( mm)
检 查 方 法
1
轴线位置
5
钢尺检查
2
底模上表面标高
±5
水准仪或拉线、 钢尺检查
3
截面内
部尺寸
基础
±10
钢尺检查
柱、 墙、 梁
＋4, －5
拉线和尺量检查
4
层高
垂直度
不大于5m
6
经纬仪或吊线、 钢尺检查
大于5m
8
经纬仪或吊线、 钢尺检查
5
相邻两板表面高低差
2
钢尺检查
6
表面平整度
5
2m靠尺和塞尺检查
7
预埋钢板中心线位置
3
钢尺检查
8
预埋管、 预留孔中心线位置
3
钢尺检查
9
插筋
中心线位置
5
钢尺检查
外露长度
＋10, 0
钢尺检查
10
预埋螺栓
中心线位置
2
钢尺检查
外露长度
＋10, 0
钢尺检查
11
预留洞
中心线位置
10
钢尺检查
尺寸
＋10, 0
钢尺检查
4.6模板安装的质量保证措施:
4.6.1在柱、 墙模板相接角上, 用海绵条密封。在浇砼梁板时, 在适当位置预埋模板支撑固定件。拆下的模板及时整理, 并刷脱模剂。
4.6.2模板支设完后, 必须在模板上定主要轴线位置, 测出偏差数值, 及时调整, 保证把偏差控制在规范要求的范围内。
4.6.3安装预管需在模板上开洞, 必须对洞口作密封处理。
5、 砼工程:
本工程基础混凝土采用商品砼, 砼强度等级主要包括以下几种型号: C15、 C20、 C40, 有抗渗要求的砼的抗渗等级为S8, 内掺JM-III砼防水剂, 加强带砼的抗渗等级为C40S10。
5.1技术措施:
预先对商砼厂家进行书面交底, 提出砼等级及需注意事项, 并要求其提供混凝土配合比及其所有检测资料, 确保砼的质量符合设计及规范的要求。
基础砼施工采取主要技术措施: 以减少水泥用量,控制水化热, 砼养护采用覆盖保温保湿养护。
5.2混凝土输送:
现场设置2台输送地泵, 保证砼浇筑连续进行。
5.3劳动力组织:
将劳动力分白班和夜班两大班, 每班12小时进行换班, 每班人员主要包括砼工及辅助的电工、 少数工种、 看钢筋和看模板人员。
5.4混凝土的浇筑:
5.4.1混凝土浇筑前的准备工作:
5.4.1.1考虑到底板每段混凝土浇筑的连续性, 昼夜连续施工, 每施工段一次浇筑完成, 故应提前向环保部门提出夜间施工申请, 经批准后通告周围居民, 尽量减少夜间施工的噪音, 以确保混凝土浇筑的顺利进行。
5.4.1.2办理完钢筋隐检及混凝土浇灌申请书。
5.4.1.3预先搭设好活动支架, 泵管连接到位, 从一端向另一端进行。混凝土浇筑完后及时把钢管拔出来。
5.4.1.4标高的控制: 在内外墙体立筋上用红油漆标注50cm线, 平仓时拉线控制, 刮杠找平标高, 找平过程中随时用水准仪进行复测, 严格控制板面标高。
5.4.1.5底板钢筋内必须彻底清理干净, 不得有渣土、 杂物及积水。
5.4.1.6砼在泵送以前, 应先泵水, 然后泵与混凝土同配比的水泥砂浆, 使管壁处于充分滑润状态。润管用水泥砂浆不得直接泵入结构内, 应放入桶内备用。
5.4.1.7提前通知商砼站提供砼的等级、 方量、 时间及其它具体要求。
5.4.1.8提前检查泵车、 振捣棒、 电线等设备材料, 确保正常工作。
5.4.1.9现场配备插入式φ50振捣棒10根。
5.4.2混凝土垫层施工:
本工程混凝土垫层使用C15混凝土, 采用商品砼, 砼用输送泵直接输送至浇注位置, 随浇随抹平, 混凝土表面撒1: 1水泥细砂直接压光, 以利于防水层的施工。
混凝土垫层浇筑使用平板式振捣器振捣。混凝土收平按预先抄测好的标高拉线找平。
对于集水坑、 电梯井、 柱基侧面砼垫层, 预先在基坑底部和上部角部固定好位置线, 支模, 用坍落度较小的砼拍上, 保证平面平整光滑且位置正确。并做好养护工作。
5.4.3底板施工:
本工程主楼基础底板厚度为400, 不属大致积砼。为有效控制砼施工过程中因水泥水化产生的温度变化和收缩作用, 防止砼产生表面裂缝和贯通裂缝的产生。在基础砼施工时, 从砼的原材料使用、 配合比确定、 浇注过程到砼养护等均应采取相应措施, 确保砼不产生表面裂缝和贯通裂缝。振动棒插点要均匀排列, 可采用”行列式”或”交错式”的次序移动, 但不应混用, 以免造成混乱而发生漏振。每一插点要掌握好振捣时间, 过短不易捣实, 过长可能引起混凝土产生离析现象。一般每点振捣时间应视混凝土表面呈水平不再显著下沉, 不再出现气泡, 表面泛出灰浆为准, 时间控制在20～30s左右。
5.4.3.5严格控制混凝土的坍落度, 地下室防水砼坍落度最大不宜超过140mm, 进行混凝土的二次振捣, 减少混凝土的收缩量, 增加混凝土的密实度, 提高混凝土的抗裂性能。
5.4.3.6泌水处理: 及时排除混凝土在振捣过程中产生的泌水, 当混凝土浇筑到接近结束时, 将混凝土泌水排集到模板边, 使之缩小为水潭, 然后用软轴泵将水抽出。
5.4.4墙体和顶板施工:
5.4.4.1砼标号的设计:
地下室墙、 顶板砼等级为C40, 其中外墙及水池壁要求抗渗S8, 砼采用商品砼。
5.4.4.2混凝土的施工:
墙体砼浇筑前, 先用水冲洗墙体根部灰层, 然后在新浇砼与下层砼接槎处均匀浇筑5～10cm厚与墙体混凝土配合比相同的无石子水泥砂浆或减石子混凝土, 用铁锨入模, 墙高超过2m, 采用料槽导流, 严禁用吊斗直接灌入模内。
混凝土分层浇筑振捣, 每层浇筑厚度50cm, 且要连续进行, 间隔时间不得超过2h, 即在前层混凝土凝结之前, 将次层砼浇筑完毕。
使用插入式振捣器快插慢拔, 插点均匀排列, 逐点移动, 顺序进行, 不得遗漏, 做到均匀振实。振捣棒移动间距小于50cm, 洞口两侧暗柱、 内外墙交接点要振捣密实, 每一振点的延续时间以表面呈现浮浆和不再沉落为度。为使上下层混凝土结合成整体, 振捣器应插入下层混凝土5cm。振捣棒严禁碰撞各种埋件, 尽量避免振捣钢筋, 设备埋管净距大于钢筋最小净距, 保证砼浇筑质量。
洞口处砼浇筑时, 使洞口两侧砼高度大致一致, 振捣时振捣棒距洞边30cm以上, 最好从两侧同时振捣, 以防洞口变形, 门连窗处窗洞下部模板开口并在开口处浇筑振捣。
板浇筑砼用平板振捣器。浇筑板混凝土的虚铺厚度略大于板厚, 在每一位置上连续振捣一定时间约25～40s, 以砼面均匀出现浆液为准, 移动时成排依次振捣前进。振捣完毕后用长木抹子抹平。施工缝处或有预埋件及插筋处用木抹子抹平。
混凝土墙体浇筑完毕后, 将上口甩出的钢筋加以整理, 用木抹子按标高线将混凝土表面的混凝土找平。
楼梯混凝土浇筑时, 楼梯段混凝土自下而上浇筑, 先振实底板混凝土, 达到踏步位置时再与踏步混凝土一起振捣, 不断连续向上推进, 并随时用木抹子将踏步表面抹平。
5.4.4.3现浇混凝土剪力墙允许偏差:
项次
项目
允许偏差( mm)
检 验 方 法
1
轴线位移
基础
15
钢尺检查
独立基础
10
墙、 柱、 梁
8
剪力墙
5
2
垂直度
层高
≤5m
8
经纬仪或吊线、 钢尺检查
>5m
10
经纬仪或吊线、 钢尺检查
全高( H)
H/1000且
