LUXX型涡街流量计
一、概述
LUXX 一体型就地显示涡街流量计在LUGB型涡街流量传感器基础上，为满足用户的特殊要求增加了现场显示部分而构成的，它可测量液体（如水、油、化工原料、药液、食品等）、气体（如空气、煤气、天然气、石油液化气等）、蒸汽（如饱和蒸汽、过热蒸汽等）。广泛适用于现场不便于连接导线，直流电源供电的场合。
二、技术参数
1、 连接方式：见表一
连接方式
法兰连接式
法兰卡装式
标记
1
 2
2、 被测介质：见表二
被测介质
液体
气体
蒸汽
标记
1
 2
3

3、 流量范围：见表三
介质
液体
气体
蒸汽
规格
标记
流量范围
流量范围
流量范围
DN25
02
1.6～16m3/h
8～80m3/h
10～200m3/h
DN40
04
2～30m3/h
20～250m3/h
30～300m3/h
DN50
05
3～50m3/h
30～400m3/h
40～450m3/h
DN80
08
6～130m3/h
80～1000m3/h
100～1200m3/h
DN100
10
15～200m3/h
120～1500m3/h
150～2000m3/h
DN150
15
40～450m3/h
250～3500m3/h
350～4500m3/h

注：气体为常压的空气(ρ0=1.29Kg/m3)液体为常温下的水(ρ0=1000Kg/m3)，蒸汽为0.4Mpa下的干饱和蒸汽(ρ1=2.1Kg/m3)
4、 准确度 ：1级、1.5级、2.5级
5、 重复性 ：≤0.2%
6、 被测介质温度 ：-40～300℃
7、 环境温度 ：-20～55℃
8、 工作电压 ：二号3.6V锂电池2个
9、 功耗 ：＜0.7 mW
10、 规格 ：DN25、DN50、DV80、DN100、DN150、DN200、DN300
11、 允许震动加速度 ：0.2g
12、 介质压力 ：≤2.5Mpa
三、工作原理
应力式流量计根据“卡曼涡街”原理，在管道中垂直于流体流向插入一非线性柱体（发生体），检测探头置于发生体后侧。当流量增大到一定值时，发生体的下游产生两列交替漩涡，这种漩涡称卡曼漩涡。见图一。卡曼漩涡释放的频率与液体的流速及发生体的宽度有关，可用下式表示。
F=St v/d----------------------------------------------------（1）
式中：f－卡曼涡街的频率 d－发生体的宽度
V－平均流速 St－斯特劳哈尔系数
当雷诺数Re在2×101～7×101范围内，St为常数。此时漩涡频率与流体的流速成正比，

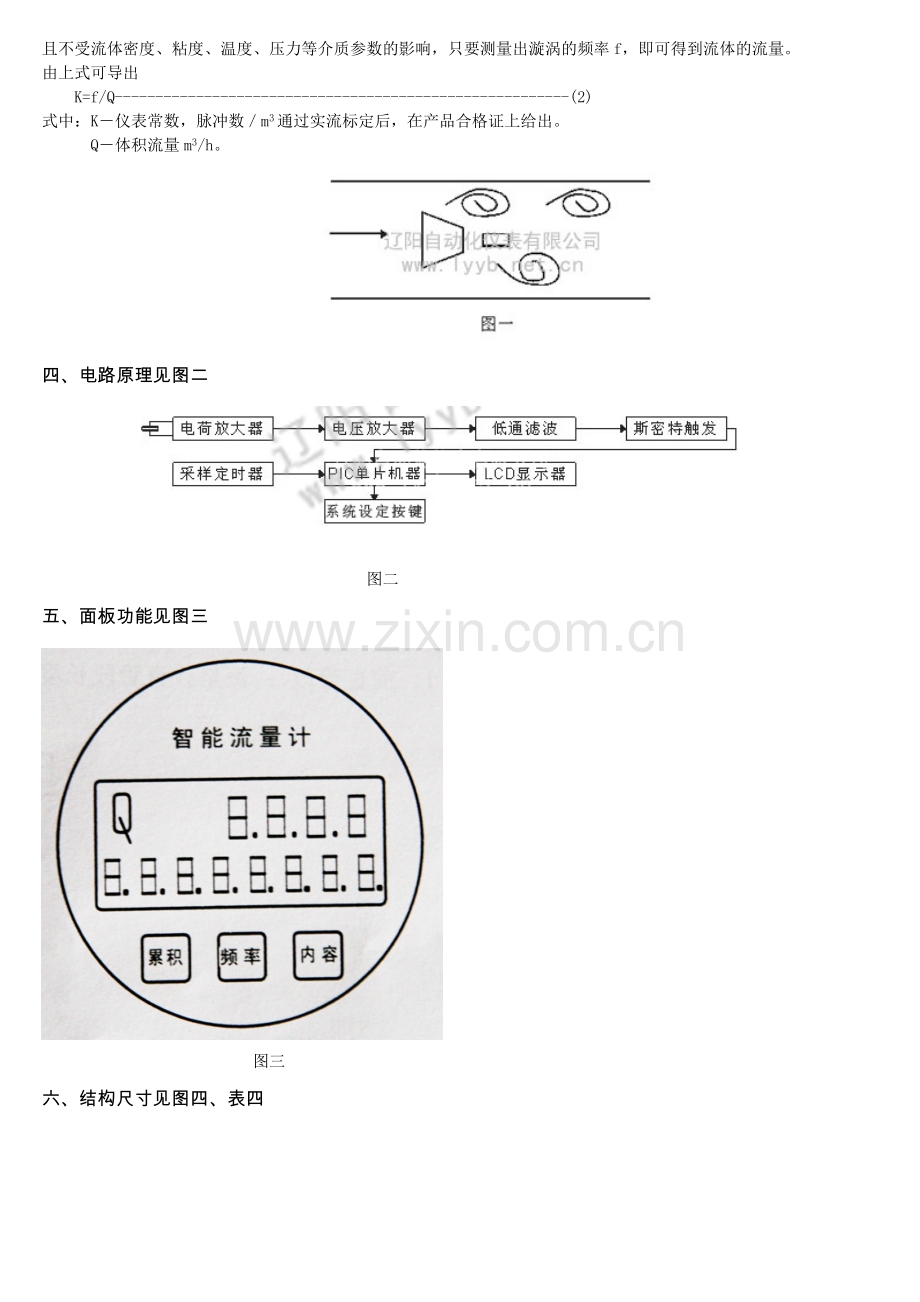

且不受流体密度、粘度、温度、压力等介质参数的影响，只要测量出漩涡的频率f，即可得到流体的流量。
由上式可导出
K=f/Q--------------------------------------------------------(2)
式中：K－仪表常数，脉冲数／m3通过实流标定后，在产品合格证上给出。
Q－体积流量m3/h。

四、电路原理见图二

　　　　　　　　　　　　　　　　　　　　图二
五、面板功能见图三

　　　　　　　　　　　　　图三
六、结构尺寸见图四、表四

图四

规格
02
04
05
08
10
15
通径
25
40
50
80
100
150
D
84
84
94
130
155
210
B
75
75
75
75
90
110
H
300
300
300
300
300
300
表四

七、安装
1.前直管段：流量计直管段长度应满足表五要求

图五
前管段状况
前直管长度
缩管、单弯管、全开闸阀
≥15D
扩管经同一平面内两个90°弯管
≥26D
非同一平面内两个90°弯管、为全开闸阀
≥40D
调节阀
≥50D
表五
2.仪表可水平、垂直或倾斜安装。
3.前方尽可能留有较长的直管段，应尽量避免在靠近调节阀和半开阀之后安装，尽量避免在震动强烈等场所安装。
4.仪表安装时，先把专用法兰与前后直管段焊接好，再把焊接好的前后直管段、密封垫、仪表、用双头螺栓加紧，连成一体，然后再把这组件一起安装在管道上。安装时应注意介质流向。
5、前后直管段与管道连接的一头的法兰采用标准法兰（JB82－59Pg25Kf／cm2）
与仪表连接一头的法兰为专用法兰，可向本厂购取。
八、仪表的使用方法
1.计算公式：
瞬时流量：F=3.6×Fr（频率）× dE（密度）/U(流量系数)
累积流量：瞬时流量对时间积分
2.转换板上的液晶屏按如下画面显示各项参数：
（1）运行状态主显示页 （2）频率显示 （3）温度显示
上行显示瞬时流量，上行显示标识
下行显示累积流量，下行显示频率

（4）补偿密度 （5）密度补偿方式
Ur：1.00设定密度 2.00压力补偿密度 3.00温度补偿密度 4.00温度压力补偿密度
（6）设定密度显示 （7）流量系数 （8）阻尼时间 数值为1~9

（9）流量上限 （10）小信号切除。当流量低于该项设定值时，瞬时显示为零，不累积。

（11）累积流量清零 当进入设定状态，将该项设为4321.000时，可将累积流量清零。

注：1.显示单位：累积流量：t 瞬时流量：t / h 频率：Hz 流量系数：脉冲/m3
介质密度： Kg / m3 流量上限：t / h 温度：℃
2.若流量单位需用Kg，只需将流量系数按 “脉冲 / dm3” 设入
3.阻尼系数（Lr）为频率采样周期，单位为秒。
4.量程棒条：为了便于判断流量是否在允许范围内，在液晶屏右侧会显示一条跟随瞬时流量变化的棒条，棒条的上限代表设定的流量上限，下限代表0.
注： “流量上限” 的设定与否或大小均不影响正常计量。
5.在显示仪上配有三个键的薄膜按键，具体说明如下：
位置 左键 中键 右键
运行时功能 累积（瞬时）流量 频率 内容
设定时功能 移位 翻字 确认和翻页
（1） 运行状态下：
按一下累积键（左）键 则显示瞬时流量和累积流量
按一下频率键（中）键 则显示涡街频率。
按一下内容键（右）键 则依次显示频率（Fr） 、 温度（C） 、补偿密度（dE） 、密度补偿方式（Ur） 、设定密度（dEn） 、 流量系数（U） 、阻尼系数（Lr） 、流量上限（Fh） 、 流量下限（FL）等。
（2） 设定状态下：
按一下左键可使需设定字（闪烁字）移位；
按一下中键可使需设定字（闪烁字）改变；
按一下右键可确认本页并翻页。
（3） 设定方法：
先按下右键，再同时按下中键则进入设定状态，这时显示屏出现 “Ur” 的闪烁字，由此可通过左键的移位，中键对闪烁字的改变，右键的确认和翻页来依次完成密度补偿方式（Ur） 、 密度（dEn） 流量系数（U） 、阻尼系数（Lr） 、 流量上限（Fh） 、小信号切除（FL） 、累积流量清零（Un）等所有设定项的设定。例如：设定密度为123.4500，首先进入设定状态，这时显示器下行显示XXXXXXXX，且第一位在闪动，按中键使第一位显示为1，接着按一下左键（移至第二位，此时第二位闪动），按中键使第二位显示为2，以此类推，直至最后一位设定完成，确认设定数字无误后，按下右键进行确认，同时显示进入下一参数设定项，当所有参数设定完成后，先按下右键，同时按下中键可退出设定状态，进入显示状态。
九、仪表的选型
1.型号
LUXX－□　□　□ □
　　　　　　　　　　　　　　　　　　　　工称通经(标记见表三)
　　　　　　　　　　　　　　　　　　　　被测介质(标记见表二)
　　　　　　　　　　　　　　　　　　　　连接方式(标记见表一)
例：连接方式：法兰卡装式
被测介质：蒸汽
工称通经：Φ100
仪表型号：LUXX－2310
2.参数计算
a、雷诺数计算：
Re=VD/r×103---------------------------------------------------（3）
Re=354×Q/rD×103---------------------------------------------------（4）
Re=354×W/uD×103---------------------------------------------------（5）
式中：Q－体积流量（m3／h）
D－仪表内径（mm）
V－流速（m／s）
W－质量流量（Kg／h）
r－运动粘度（Cst）(10－6m2／S)
u－粘度（CP）
b、上限流量的确定
表二中给出的流量范围是指工矿状态下的流量范围，上限流量应符合表中的上限流量值，即上限流量应限制在：
气体≤60mm/s
液体≤7m/s
蒸汽≤70m/s
c、下限流量的确定
当遇到工矿参数与表中给定状态的参数有差异时，应按下述方法确定。
① 根据被测介质的的实际密度ρ值，计算其下限流量。
Qρ＝Q0×SQR（ρ0／ρ）---------------------------------------------------（6）
式中：Qρ－实际下限流量值（m3/h）
Q0 －表三中给定的下限流量值（m3/h）
ρ－实际密度（Kg／m3）
ρ0－表二中说明给定的介质密度值（Kg/m3）
② 根据被测介质工作状态下的粘度r值，计算其下限流量。
Qr＝42Dr ----------------------------------------------------------------（7）
式中：Qr－实际下限流量值（m2/h）
D－表三中给定的下限流量值（m3/h）
r －实际动力密度（Cst）(10－6m2／s)
d、质量流量和工况状态下的体积流量
①质量流量与体积流量换算
Q=G/ρ ----------------------------------------------------------------（8）
式中：G－质量流量（Kg/h）
Q－体积流量（m3/h）
ρ－被测介质密度（Kg/m3）
②标准状态下的体积流量与工况状态下的体积流量换算

Q= Q标T1P标/T标P1 ----------------------------------------------------------------（9）

式中：Q1－工况状态下的体积流量（m3/h）
Q标－标准状态下的体积流量（Nm3/h）
T1－工况状态下的绝对温度（273.5+t1）
t1－工况状态下的温度
P1－工况状态下的绝对压力（表压+0.1）
T标－标准状态下的绝对温度（273.5K）
P标－标准状态下的绝对压力（0.10133KPa）
e、压力损失
△P＝1.2ρV2（Pa）----------------------------------------------------------------（10）
式中：△P－压力损失（Pa）
ρ－被测介质密度（Kg/m3）
V－管内平均流速（m/s）
f、当被测介质为液体时，为了防止气化和气蚀，应使液体压力符合下式要求：
P≥2.6△ρ＋1.25（Pa）---------------------------------------------------------------------（11）
式中△ρ－压力损失值（Pa）
Pa－被测介质工作温度所对应的饱和蒸汽压力值（Pa）

订货咨询单
编号：
用户单位：　　　　　　　　　　　　　　　　　　　　　　联系人：
型号、规格：
被测介质：
密度：　　　　　　　　　　kg.m3　　　　　　　　　　　　粘度：　　　　　　　　　　　（Cst）(10-6m2/s)
温度：　　　　　　　　　　℃
压力：　　　　　　　　　　Mpa
流量范围：最大　　　　　　m3/h、kg/h 最小　　　　　　　　　　　　　m3/h、kg/h
工称通径：内径 　　　　　　　　　　　　外径
环境温度：最高　　　　　　　　　　　　　最低
注：流量范围：气体应注明是工况流量或标准流量
