佳乐非接触式IC卡水控方案.doc

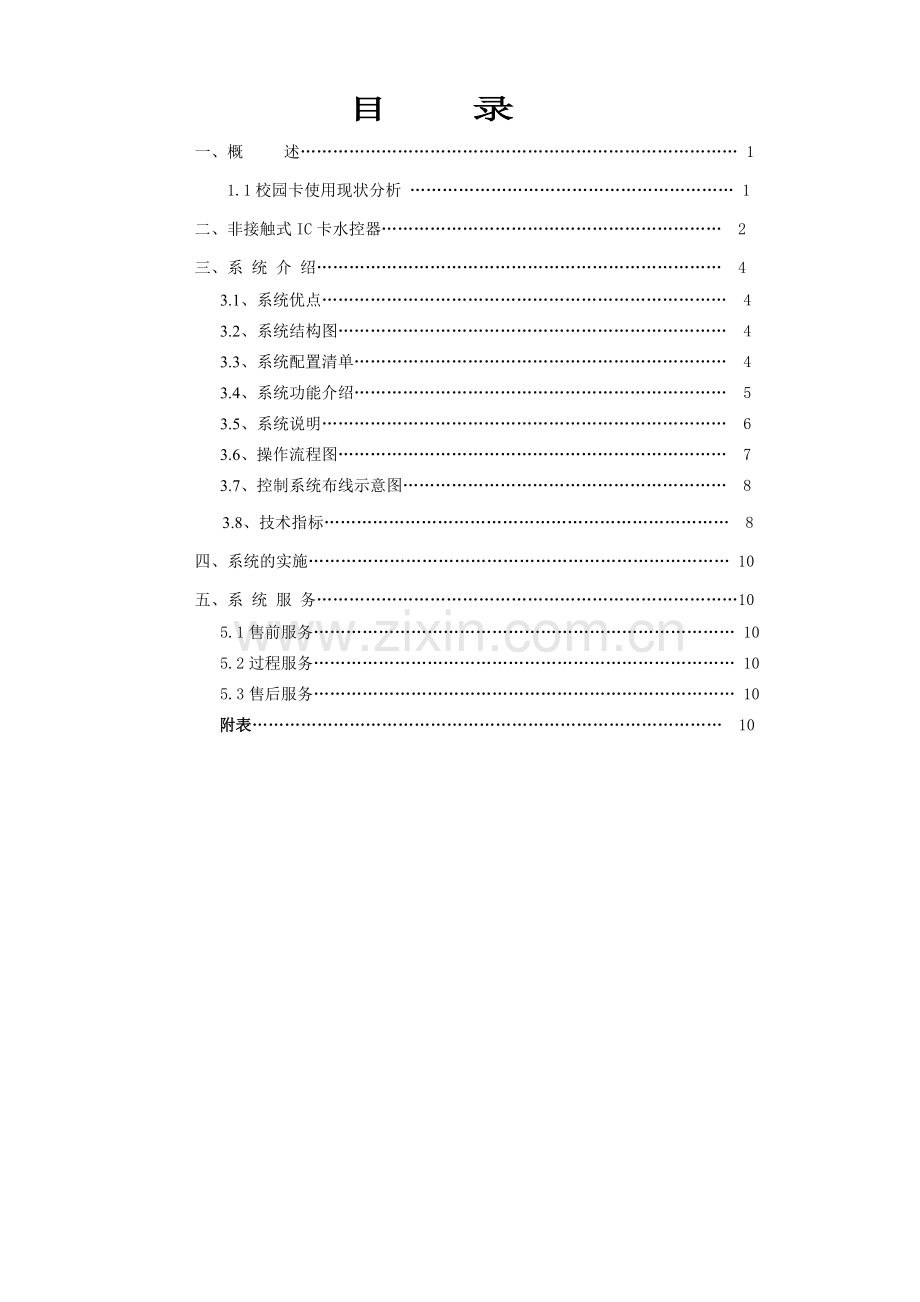

目 录
一、 概 述……………………………………………………………………… 1
1.1校园卡使用现状分析 …………………………………………………… 1
二、 非接触式IC卡水控器……………………………………………………… 2
三、 系 统 介 绍………………………………………………………………… 4
3.1、系统优点…………………………………………………………………　4
3.2、系统结构图………………………………………………………………　4
3.3、系统配置清单…………………………………………………………… 4
3.4、系统功能介绍…………………………………………………………… 5
3.5、系统说明………………………………………………………………… 6
3.6、操作流程图……………………………………………………………… 7
3.7、控制系统布线示意图…………………………………………………… 8
3.8、技术指标………………………………………………………………… 8
四、 系统的实施…………………………………………………………………… 10
五、 系 统 服 务……………………………………………………………………10
5.1售前服务…………………………………………………………………… 10
5.2过程服务…………………………………………………………………… 10
5.3售后服务…………………………………………………………………… 10
附表…………………………………………………………………………… 10

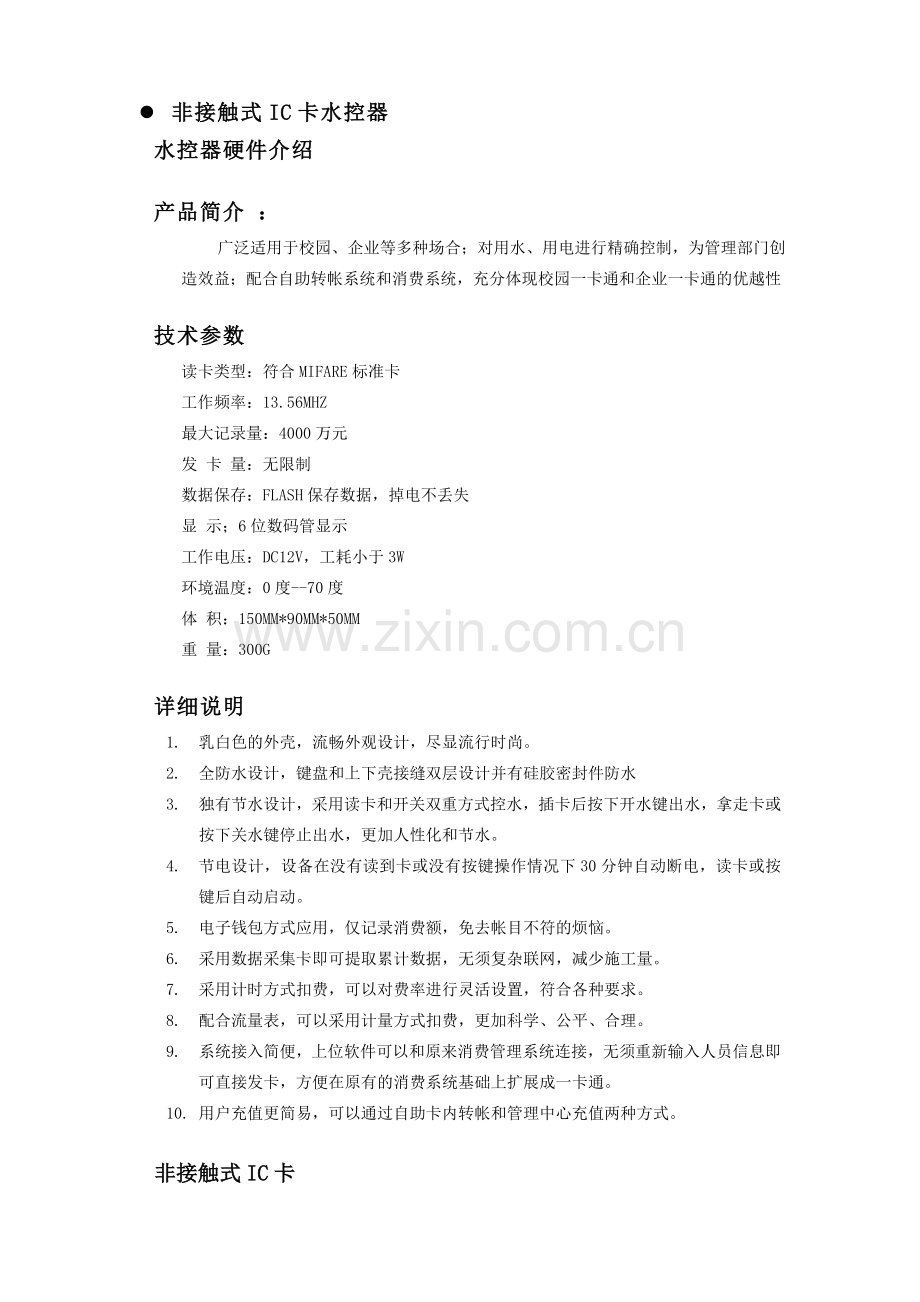

l 非接触式IC卡水控器
水控器硬件介绍

产品简介 ：
广泛适用于校园、企业等多种场合；对用水、用电进行精确控制，为管理部门创造效益；配合自助转帐系统和消费系统，充分体现校园一卡通和企业一卡通的优越性

技术参数
读卡类型：符合MIFARE标准卡
工作频率：13.56MHZ
最大记录量：4000万元
发 卡 量：无限制
数据保存：FLASH保存数据，掉电不丢失
显 示；6位数码管显示
工作电压：DC12V，工耗小于3W
环境温度：0度--70度
体 积：150MM*90MM*50MM
重 量：300G

详细说明
1. 乳白色的外壳，流畅外观设计，尽显流行时尚。
2. 全防水设计，键盘和上下壳接缝双层设计并有硅胶密封件防水
3. 独有节水设计，采用读卡和开关双重方式控水，插卡后按下开水键出水，拿走卡或按下关水键停止出水，更加人性化和节水。
4. 节电设计，设备在没有读到卡或没有按键操作情况下30分钟自动断电，读卡或按键后自动启动。
5. 电子钱包方式应用，仅记录消费额，免去帐目不符的烦恼。
6. 采用数据采集卡即可提取累计数据，无须复杂联网，减少施工量。
7. 采用计时方式扣费，可以对费率进行灵活设置，符合各种要求。
8. 配合流量表，可以采用计量方式扣费，更加科学、公平、合理。
9. 系统接入简便，上位软件可以和原来消费管理系统连接，无须重新输入人员信息即可直接发卡，方便在原有的消费系统基础上扩展成一卡通。
10. 用户充值更简易，可以通过自助卡内转帐和管理中心充值两种方式。

非接触式IC卡
1. 卡基材料选用PVC材料，美观、大方、耐用。该校园卡既是学生证，又是借书证，而且还能实现校内一卡通消费（食堂就餐、淋浴控制、机房上机、INTELNETH上网计费、商场消费、校车收费、洗浴收费、门禁验证、图书借阅、考勤管理等）及各项查询（学籍、成绩查询，卡消费查询、物品领取查询等）。
2. 常用接触式卡类有磁卡、光电卡、TM卡、接触式IC卡等多种类别，它们在不同程度上存在一个共同的缺点：均需插卡使用或接触读写，读卡设备易塞入异物，遭恶意破坏，易受尘埃、油烟等污染读写头造成读写故障，卡片与读写器的摩擦会造成卡片和读写头磨损，缩短使用寿命等。此类卡片因其脆弱性不能适应在恶劣环境下使用，影响了系统的适用性和应用范围，不适合一卡通应用。
3. 非接触式IC卡（即感应IC卡）由于在读写方式上的彻底变革，完全克服了上述不足，其存储器可分区的特性使其特别适合一卡通应用。近年来，因非接触式IC卡的应用范围不断扩大，直接成本大为降低，使其在一卡通领域的大力推广应用成为可能。
采用非接触式IC卡作为系统信息载体可确保系统具有以下优势：
² 无源、免接触（无需插卡读写）、卡片使用寿命长。
² 防水、防尘、抗静电，适应各种恶劣环境。
² 感应距离远，可达4－10cm。
² 安全可靠，内含防冲突机制，密码三次相互认证，保密性极高。
² 系统管理功能强大，可在卡片内设定各类使用类别和使用权限，方便分类管理。
卡片主要技术参数比对一览表
比较项目
接触式CPU卡
非接触式IC卡
双界面CPU卡
产品型号
SIMENS
Philips Miafre 1 S50
MIFARE Ⅱ IC D80
产品描述
接触式
非接触式单界面IC卡
接触/非接触式双界面IC卡
产品产地
德国
荷兰
荷兰
国际标准
接触面：ISO 7816
非接触面：ISO4443 A
接触面：ISO 7816
非接触面：ISO4443 B
人行PBOC标准
符合
不符合
符合
具备CPU处理器
是
否
是
操作系统
Timecos.(可选)
无
STARCOS S2.1 CI.(可选)
载 频
----
13.56MHZ
13.56MHZ
数据速率
106Kbit/s
106Kbit/s
106Kbit/s
操作速度
慢
快
快
防冲撞机制
无
有
有
环境温度
-35℃～+70℃
-35℃～+70℃
-35℃～+70℃
内存（BITY）
EEPROM 4k或8k
EEPROM 4K
EEPROM 8K

16个扇区。
其中:每区256BYTE
RAM：256

每分区两组密码，每个分区都有独立访问权
ROM：16K（存放操作系统）
安全性
唯一不变的序列号
唯一不变的序列号
唯一不变的序列号

数据通讯过程三重加密认证
3DES 协处理器
符合ISO/IEC9798-2认证规范
符合ISO/IEC9798-2认证规范
符合ISO/IEC9798-2认证规范
读写距离
0
0～10cm
0～10cm
安全保密性
高
较高
高
可靠性
高
高
高
加密性能
好
好
好
典型传输时间

100ms
100ms
擦写次数
≥100,000次
≥100,000次
≥100,000次
数据保持
≥10年
≥10年
≥10年
设备维护费用
高
低
高
一卡多用性
限于接触式
限于非接触式
兼容接触/非接触式应用
投资成本
中
低
高
使用寿命
长
长
长
可操作性
相对复杂
容易
容易
使用便利性
差
好
好
金融服务
可以
可以
可以
典型应用
访问识别控制、电子钱包支付
访问识别控制、电子钱包支付。一卡通、公交储值卡、高速公路收费、停车场、小区管理、
校园管理
访问识别控制、银行支付
产品特点
准确、可靠、安全
高速、准确、可靠、较安全
高速、准确、可靠、安全性高
防静电、不防磨损
防静电强、防磨损、免接触
防静电、有接触不防磨损
l 系统介绍：
3.1系统优点：
(1) 使用者按需用水，科学计费，有效节约了宝贵的水资源。
(2) 多用水需多付费，相对来说，使用者入浴时间减少
(3) 提高了淋浴使 用周转率，相当于浴室扩大了使用面积。
(4) 计费准确，有效的保证使用者的利益.
(5) 刷卡供水计费， 再刷卡停水结帐，准确快捷。
(6) 非接触式射频卡刷卡控水，方便可靠。
(7) 提供各种形式报表输出，便于统计、分析。
(8) 可接入任何一卡通网络系统，充分保护用户资源。
3.2、系统结构图1：
自动充值
水控器
水控器

3.3、系统配置清单：
序号
产品名称
单位
单价
数量
合计
备注
1
M7100水控机
台

2
电磁阀
个

3
开水电磁阀
个

4
流量计
个

5
充值机
台

根据充值点设置的数量
6
网络转换器
台

7
电源控制箱
台

集中供电的方式，每壹百台用一个电源箱，如无法采用独集中供电的场合，则采用独立电源（DC12V，500MA）
10
IC写卡器/ID发卡机器
台

用制卡，写卡器
11
UPS

选配件、根据备电时间
12
电源线（两组）

13
通信线（壹组）

选配件、两芯双绞屏蔽线

Mifare 1卡

根据使用人数

l 节能水控器系统功能介绍：
1. 用Mifare 1非接触式IC卡，使用频率高，符合ISO14443A国际标准，具有严格的保密性和兼容性，满足不同用户系统功能的扩充。
2. 工作方式，采用先扣款再消费的方式：
A. 刷卡即计费出水，再次刷卡则停止计费停止出水；
B. 插卡即计费出水，取卡则停止计费停止出水。
C. 客户可选配增加带有远红外线控制暂停出水的功能。
D. 计费方式：
E. A.计时用水方式：可灵活设定每次刷卡用水时长，每个时长用水金额，设置用水时间到时自动关水；
F. B.计流量用水方式：每次刷卡预购用水量，当用完预购水时自动停止出水或按流量实时扣款，取卡停止出水。
3. 计费精度：
计时精度：最小时长：秒；最小计费：分；
计流量精度：最小计量单位：0.001升或1/33升(根据流量计定)； 最小计费：分；
4. 系统平时脱机使用，每台终端可存储2048笔消费记录，系统随时采集、处理消费记录。
5. 良好的安全性，供电电压为12V，供电系统带短路和漏电保护。
6. 良好的防水性，POS机采用先进的防水密封设计，具有防水、防潮。
7. 良好的读卡性和系统兼容性，读卡时间小于0.2秒，可以同食堂消费、门禁、考勤、图书馆、机房收费、智能控电等形成“一卡通”系统。
8. 通过自动加款机转帐加款，本系统卡加款可以通过从其它计费系统中转帐过来，采用多个电子钱包方式。
9. 管理软件共分为三大功能区
10. 系统管理区
11. 包括使用此系统的开通的参数的设置，系统用户的增加以及注销（包括管理员以及出纳员），月结年结，数据整理，工作站信息维护，单位信息设置，淋浴控制器信息设置，数据源维护以及报表浏览。
12. 出纳管理区
13. 主要功能是客户卡操作。包括客户开户，客户开户存款，客户挂失，客户解挂客户补卡，客户注销，客户信息修改，客户租卡，客户退卡，客户存取款以及报表查看。
14. 报表区
15. 主要用于查找各种数据，系统资金平衡表，出纳报表，营业报表以及客户报表。
16. 3.5、系统说明：
17. 计费POS部分：
开关按钮
18. 计费POS机示意图如下：
指示灯

显示屏幕

放卡盒

19. 系统平时脱机使用，每台控水POS机可存储2048笔用水记录，系统可随时采集、处理消费记录。
20. 良好的安全性，供电电压仅为12V，系统带漏电保护功能。
A. 良好的防水性能，控水POS机本设计具有高度的密封性，且用防水胶对整个POS机进行密封处理。
B. 良好的读卡性能，读卡时间小于0.2秒，绝无误读、误写现象。
l 自动转帐机：
A. 采用12864全中文点阵液晶，可显示姓名、卡号、转帐前后金额。
B. 提供多种转帐方式，一、从计算机下传到转帐机方式，二、自行手工操作加款。
C. 电脑可将食堂消费帐目或其他消费帐目中的金额转到控水消费金额。
D. 可随时刷卡查询本人卡内金额。
E. 自带后备电池，停电可工作5-8小时。
感应卡：
A. 射频卡采用菲利蒲原装的mafire one芯片，具有稳定性、安全性好的特点
B. 射频卡容量为8K位EEPROM,分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位,每个扇区有独立的一组密码及访问控制。
C. 每张卡有唯一序列号，为32位,具有防冲突机制，支持多种系统操作(如食堂消费、机房收费等)
D. 无电源，自带天线，内含加密控制逻辑和通讯逻辑电路
E. 数据保存期为10年，可改写10万次，读无限次。
F. 工作温度：-20℃~50℃(温度为90%),工作频率：13.56MHZ7、通信速率：106KBPS,读写距离：10mm以内（与读写器有关）
手持POS机或通讯网卡：
RS485转RS232方式，具有较好的防雷击的性能。
l 管理软件：
A. 系统为网络版管理软件，采用windows 4.0或windows 2000操作平台，后台采用SQL SERVER2000数据库,多用户结构。
B. 界面友好，多条件查询，可多条件多种方式输出各种消费记录。
C. 报表自由设定，可按贵公司情况设定报表格式。
D. 数据导入、导出灵活，数据可随时导出为EXCEL或网页格式。
E. 接口灵活，可以很好的同校园一卡通的其他系统联接，可食堂售饭，机房计费等。

3.6、操作流程图：

3.7、控制系统布线示意图如下：

G. 3.8、技术指标
H. 1、非接触式非接触式IC卡数据读、写部分：
I. 容量：1kByte(普通卡)
J. 使用频率：13.56MHz
K. 通信速率：106kBd
L. 读写速度：典型交易过程＜100ms
M. 数据保存期：10年
N. 可读、写次数：写10万次，读无限次
O. 水控收费POS机：
P. 控制器数量不限
Q. 可同时存储2048条使用记录
R. 可同时存储10000条黑名单记录
S. 供电电压： DC 9-12V
T. 工作电流： 小于200mA
U. 电源功耗： ≤ 3W
V. 环境工作温度：0℃～+40℃
W. 相对湿度： 20～90% Rh
X. 大气压力： 86～106 kPa
Y. 充值机：
Z. 充值机数量可根据实际需要配置
AA. 电源要求：交流 220V
BB. 电源功耗：≤ 6W
CC. 环境工作温度：0℃～+40℃
DD. 相对湿度：20～90% Rh
EE. 电源控制柜
FF. 每个电源控制柜可负载最多100个淋浴控制器；
GG. 电源控制柜至淋浴器供电线用4.0mm2单芯铜线；
HH. 电源控制柜内的变压器应带屏蔽层，屏蔽层接机壳，机壳应良好接地。变压器为24V/12V输出；
II. 空气开关选用两连2A空气开关；
JJ. 漏电保护器动作电流不大于60mA；
KK. 供电要求： 交流185V---250V，50Hz；
LL. 外形尺寸： 长400mm 、宽200mm 、高500mm
8)、内部结构示意图

l 系统的实施：
4.1现场考察
为保证及时合理地完成系统的实施，我方将委派有经验的系统工程技术人员，在该系统工程负责人的配合下考察贵校实施现场以及贵校的具体情况，以便尽快制定一份系统实施方案。
4.2方案制定
4.3线路施工及检测
根据系统要求及贵校的需要施工，在施工过程中做到安全、优质、高效。在施工完成后，对施工质量进行检测，如有故障及时排除。
4.4系统安装调试
根据系统方案要求配置系统硬件，安装系统软件，做系统整体运行调试和系统预运行测试，保证系统达到方案要求。
4.5岗位培训
4.6系统试运行与系统交接
l 系统服务：
本着“用户至上,服务为本”经营服务宗旨,我公司专门成立了客户服务部,专门负责对直接用户的售前、售中、售后等进行全方位的培训服务,建立了公司直接服务和代理商特约服务双重服务体系,确保客户能得到及时有效的服务和系统可靠稳定的运行.
6.1售前服务:
为客户提供各种技术咨询,讲解系统功能,演示系统运行情况,现场考察,根据用户的实际情况制定管理系统方案.
6.2过程服务
在项目实施过程中,在现场指导系统安装调试,培训操作人员,使其能独立上岗,熟练掌握系统产品的使用及日常维护.
6.3售后服务
对采用本公司各系统产品的用户,公司对系统产品免费保修一年,保用五年.
使用效果对比表
据某大学使用情况整理出的数据对比如下：
比较项
安装前
安装后
平均使用人数
520人/天
760人/天
学生平均支付浴资
2元
1.2元
用水
人均用水
286升
45升
月耗水
4461.6吨
1026吨
月均水费2.6元/吨
11600.16元
2667.6元
用油
人均耗油
1.83升
0.259升
月均油费2800元/吨
79934.4元
16534.56元

月总收入
31200元
27360元

月总支出
91534.56元
19202.16元

人均直接
5.87元/次
0.84元/次
