数据流程图举例.doc

某基于微处理器的住宅系统，使用传感器（如红外探头，摄像头等）来检测各种意外情况，如非法进入、火警、水灾等。
房主可以在安装该系统时配置安全监控设备（如传感器、显示器、报警器等），也可以在系统运行时修改配置，通过录像机和电视机监控与系统连接的所有传感器，并通过控制面板上的键盘与系统进行信息交互。
在安装过程中，系统给每个传感器赋予一个编号（即id）和类型，并设置房主密码以启动和关闭系统，设置传感器事件发生时应自动拨出的电话号码。
当系统检测到一个传感器事件时，就激活警报，拨出预置的电话号码，并报告关于位置和检测到的事件的性质等信息。
请参考上述说明及数据流图1-1到数据流图1-3，解答下述问题：
①数据流图1-1（住宅安全系统顶层图）中的A，B分别代表什么实体？（6分）
②数据流图1-3（加工4的细化图）中的加工4.1、4.4和4.5缺少个别输入输出数据流，请基于数据流图1-2（住宅安全系统第0层DFD图），说明分别添加的数据流的方向（输入/输出）和数据流名称。（9分）

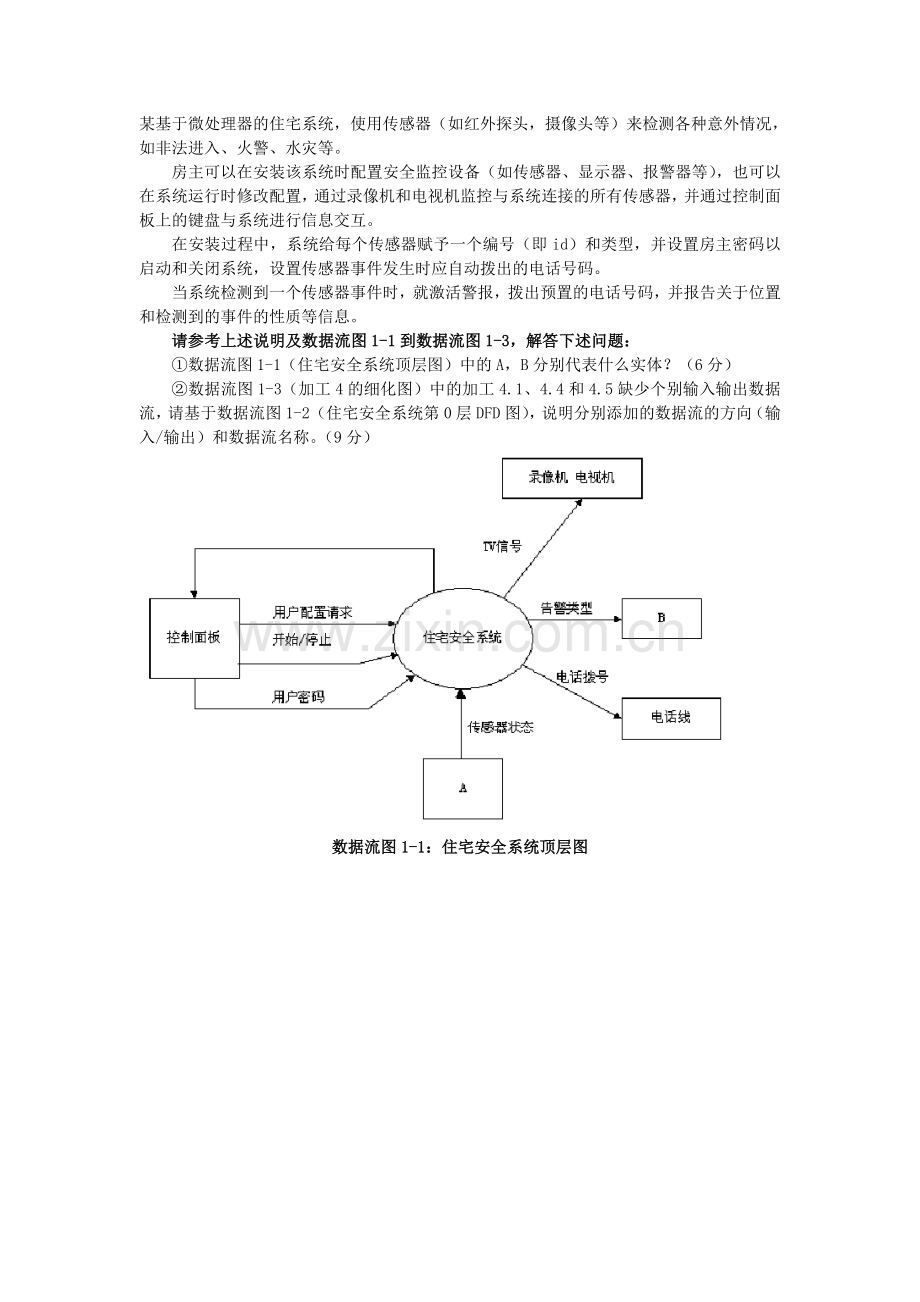

数据流图1-1：住宅安全系统顶层图

数据流图1-2：住宅安全系统第0层DFD图

数据流图1-3：加工4的细化图

1．阅读以下说明和数据流程图，回答问题。（15分）
某医院欲开发病人监控系统，该系统通过各种设备监控病人的生命体征，并在生命体征异常时向医生和护理人员报警，该系统的主要功能如下：
（1）本地监控：定期获取病人的生命体征，如体温、血压、心率等数据。
（2）格式化生命体征：对病人的各种重要生命体征数据进行格式化，然后存入日志文件并检查生命体征。
（3）检查生命体征：将格式化后的生命体征与生命体征范围文件中预设的正常范围进行比较。如果超出了预设范围，系统就发送一条警告信息给医生和护理人员。
（4）维护生命体征范围：医生在必要时（如新的研究结果出现时）添加或更新生命体征值的正常范围。
（5）提取报告：在医生或护理人员请求病人生命体征报告时，从日志文件中获取病人生命体征生成体征报告，并返回给请求者。
（6）生成病历：根据日志文件中的生命体征，医生对病人的病情进行描述，形成病历存入病历文件。
（7）查询病历：根据医生的病历查询请求，查询病历文件，给医生返回病历报告。
（8）生成治疗意见：根据日志文件中的生命体征和病历，医生给出治疗意见，如处方等，并存入治疗意见文件。
（9）查询治疗意见：医生和护理人员查询治疗意见，据此对病人进行治疗。
现采用结构化方法对病人监控系统进行分析与设计，获得如图1所示的顶层数据流程图和如图2所示的第1层数据流程图。
问题：
（1）使用说明中的词语，给出图中的实体E1、E2、E3的名称。
（2）使用说明中的词语，给出图2中的实体D1、D2、D3、D4的名称。
（3）图2中缺失了4条数据流，使用说明、图1和图2中的术语，给出数据流的名称及其起点和终点。
E1
E2
E3
E3
生命体征
病情描述
体征报告/治疗意见
体征报告请求/
治疗意见请求
警告信息
警告信息
病历报告/体征报告/治疗意见
病历请求/体征报告请求/治疗意见请求
病人监控系统
生命体征范围
治疗意见

图1 顶层数据流程图

E1
本地监控
生命体征
检查生命体征
E3
警告信息
D1
生成病历
病情描述
生命体
征范围
维护生命
体征范围
查询病历
病历查询请求
病历报告
提取报告
体征
报告
体征报告请求
D3
E2
体征报告请求
体征报告
警告信息
格式化生命体征
D2
查询治疗意见
治疗意见
治疗意见请求
E3
治疗意见
治疗意见请求
E3
生成治疗意见
治疗意见
D4

图2 第1层数据流程图

1．数据流图分析
①A：传感器
B：报警器
②1、“读传感器”添加输入数据流“传感器状态”
2、“显示格式”添加输出数据流“TV信号”
3、“拨号”添加输出数据流“电话拨号”
评分标准：每行3分，只要能表述出来答案所示的关键点即得分。

1．（15分）
（1）E1：病人 E2：护理人员 E3：医生 （3分）
（2）D1：生命体征范围文件 D2：日志文件 D3：病历文件 D4：治疗意见文件 （4分）
（3）
数据流名称
起点
终点
重要生命体征
本地监控
格式化生命体征
格式化后的生命体征
格式化生命体征
检查生命体征
------
生成病历
D3 病历文件
------
D2 日志文件
生成病历
（8分）
