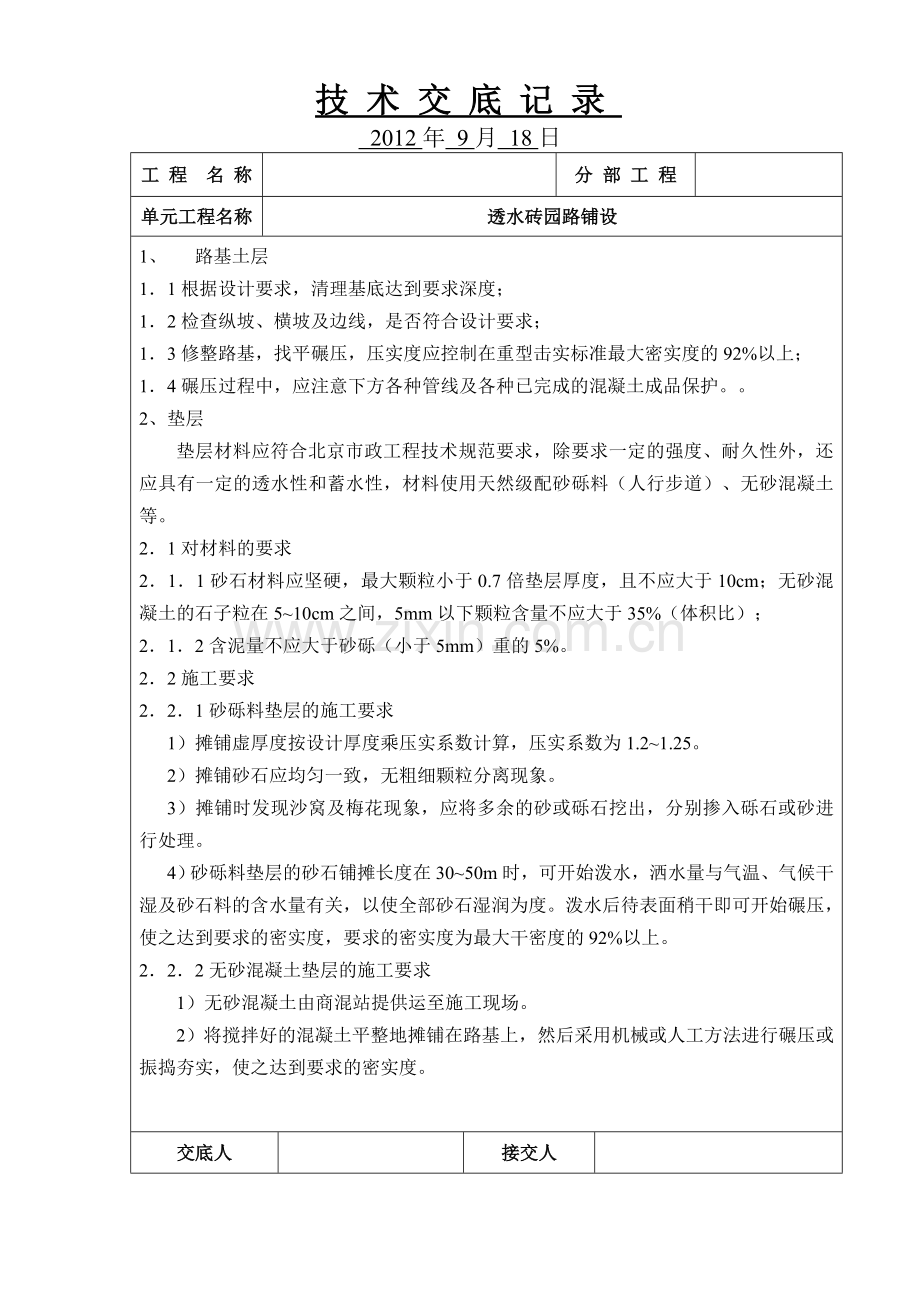

技 术 交 底 记 录
2012年 9月 18日
工 程 名 称

分 部 工 程

单元工程名称
透水砖园路铺设
1、 路基土层
1．1根据设计要求，清理基底达到要求深度；
1．2检查纵坡、横坡及边线，是否符合设计要求；
1．3修整路基，找平碾压，压实度应控制在重型击实标准最大密实度的92%以上；
1．4碾压过程中，应注意下方各种管线及各种已完成的混凝土成品保护。。
2、垫层
垫层材料应符合北京市政工程技术规范要求，除要求一定的强度、耐久性外，还应具有一定的透水性和蓄水性，材料使用天然级配砂砾料（人行步道）、无砂混凝土等。
2．1对材料的要求
2．1．1砂石材料应坚硬，最大颗粒小于0.7倍垫层厚度，且不应大于10cm；无砂混凝土的石子粒在5~10cm之间，5mm以下颗粒含量不应大于35%（体积比）；
2．1．2含泥量不应大于砂砾（小于5mm）重的5%。
2．2施工要求
2．2．1砂砾料垫层的施工要求
1）摊铺虚厚度按设计厚度乘压实系数计算，压实系数为1.2~1.25。
2）摊铺砂石应均匀一致，无粗细颗粒分离现象。
3）摊铺时发现沙窝及梅花现象，应将多余的砂或砾石挖出，分别掺入砾石或砂进行处理。
4）砂砾料垫层的砂石铺摊长度在30~50m时，可开始泼水，洒水量与气温、气候干湿及砂石料的含水量有关，以使全部砂石湿润为度。泼水后待表面稍干即可开始碾压，使之达到要求的密实度，要求的密实度为最大干密度的92%以上。
2．2．2无砂混凝土垫层的施工要求
1）无砂混凝土由商混站提供运至施工现场。
2）将搅拌好的混凝土平整地摊铺在路基上，然后采用机械或人工方法进行碾压或振捣夯实，使之达到要求的密实度。
交底人

接交人

技 术 交 底 记 录
2012年 9月 18日
工 程 名 称

分 部 工 程

单元工程名称
透水砖园路铺设
2．3施工质量标准
垫层的密实度是决定其强度、控制路面变形的主要条件，其施工质量标准如下：
1） 砂砾料垫层的密实度应达到最大密实度的92%以上；
2） 无砂混凝土垫层的密实度应达到最大密实度（1.9~2.1t/m3）的92%左右；
3） 为保证透水路面的整体透水效果，夏季施工要做好撒水养护工作；冬季（最低温度低于2℃）应避免混凝土垫层施工，砂砾料垫层施工应做好保温工作。防止回暖后产生沉降，影响整体效果。
4） 厚度允许偏差10%，且不大于2cm；
5） 宽度不行小于设计宽度；
6） 纵坡高程允许偏差1cm；
7） 表面平整均匀，没有浮石、砂窝及梅花现象。
2．4检定方法
采用现场采样的方法，进行密实度检定。
3、找平层
为保证面层透水砖的平整，在垫层之上，用同种材料铺垫1~2cm的找平层（图纸规定特定找平层除外），将材料平整地摊铺在垫层上，然后用抹子拍打抹平。
4、面层
面层采用符合设计要求的透水砖进行铺设，其技术要求如下：
1） 根据设计图案铺设透水砖；
2） 铺砖时应轻轻平放，用橡胶锤敲打稳定，但不得损伤砖的边角；
3） 铺设好的透水砖应检查是否稳固、面层是否平整，发现活动部位应立即修整；
4） 透水砖铺设后的养护期不得少于3天；
5） 质量标准
a） 平整度：允许偏差不大于5mm（用小线检查）；
b） 横坡允许偏差：±0.3%；
c） 相邻两块砖高差：≤2mm；
d） 不得有活动的砖和凹凸不平现象；
e） 图案完整美观；
f） 纵坡、横坡符合设计要求。
交底人

接交人
