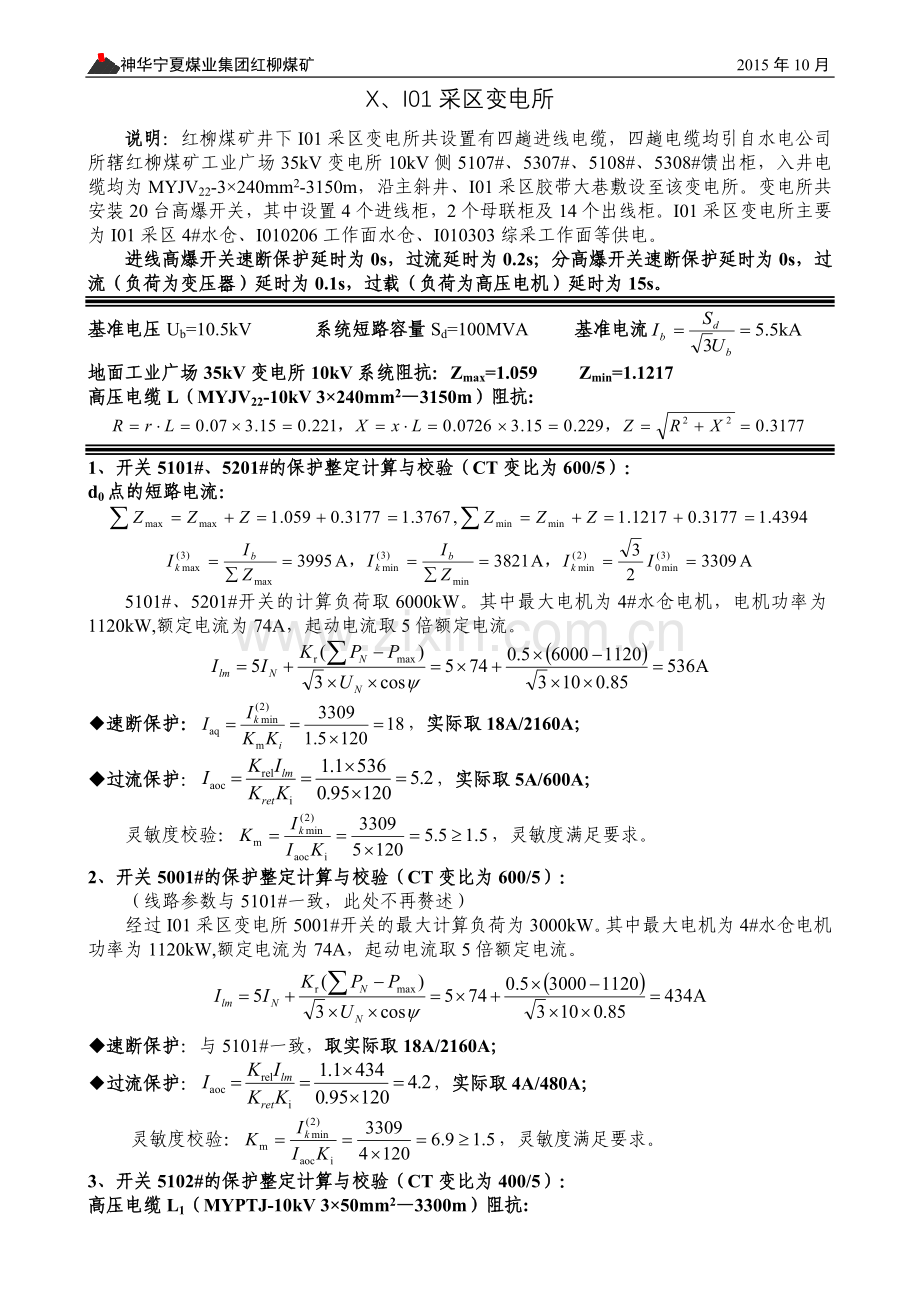

X、I01采区变电所
说明：红柳煤矿井下I01采区变电所共设置有四趟进线电缆，四趟电缆均引自水电公司所辖红柳煤矿工业广场35kV变电所10kV侧5107#、5307#、5108#、5308#馈出柜，入井电缆均为MYJV22-3×240mm2-3150m，沿主斜井、I01采区胶带大巷敷设至该变电所。变电所共安装20台高爆开关，其中设置4个进线柜，2个母联柜及14个出线柜。I01采区变电所主要为I01采区4#水仓、I010206工作面水仓、I010303综采工作面等供电。
进线高爆开关速断保护延时为0s，过流延时为0.2s；分高爆开关速断保护延时为0s，过流（负荷为变压器）延时为0.1s，过载（负荷为高压电机）延时为15s。
基准电压Ub=10.5kV 系统短路容量Sd=100MVA 基准电流
地面工业广场35kV变电所10kV系统阻抗：Zmax=1.059 Zmin=1.1217
高压电缆L（MYJV22-10kV 3×240mm2—3150m）阻抗:

1、开关5101#、5201#的保护整定计算与校验（CT变比为600/5）：
d0点的短路电流：

5101#、5201#开关的计算负荷取6000kW。其中最大电机为4#水仓电机，电机功率为1120kW,额定电流为74A，起动电流取5倍额定电流。

◆速断保护：，实际取18A/2160A；
◆过流保护：，实际取5A/600A；
灵敏度校验：，灵敏度满足要求。
2、开关5001#的保护整定计算与校验（CT变比为600/5）：
（线路参数与5101#一致，此处不再赘述）
经过I01采区变电所5001#开关的最大计算负荷为3000kW。其中最大电机为4#水仓电机功率为1120kW,额定电流为74A，起动电流取5倍额定电流。

◆速断保护：与5101#一致，取实际取18A/2160A；
◆过流保护：，实际取4A/480A；
灵敏度校验：，灵敏度满足要求。

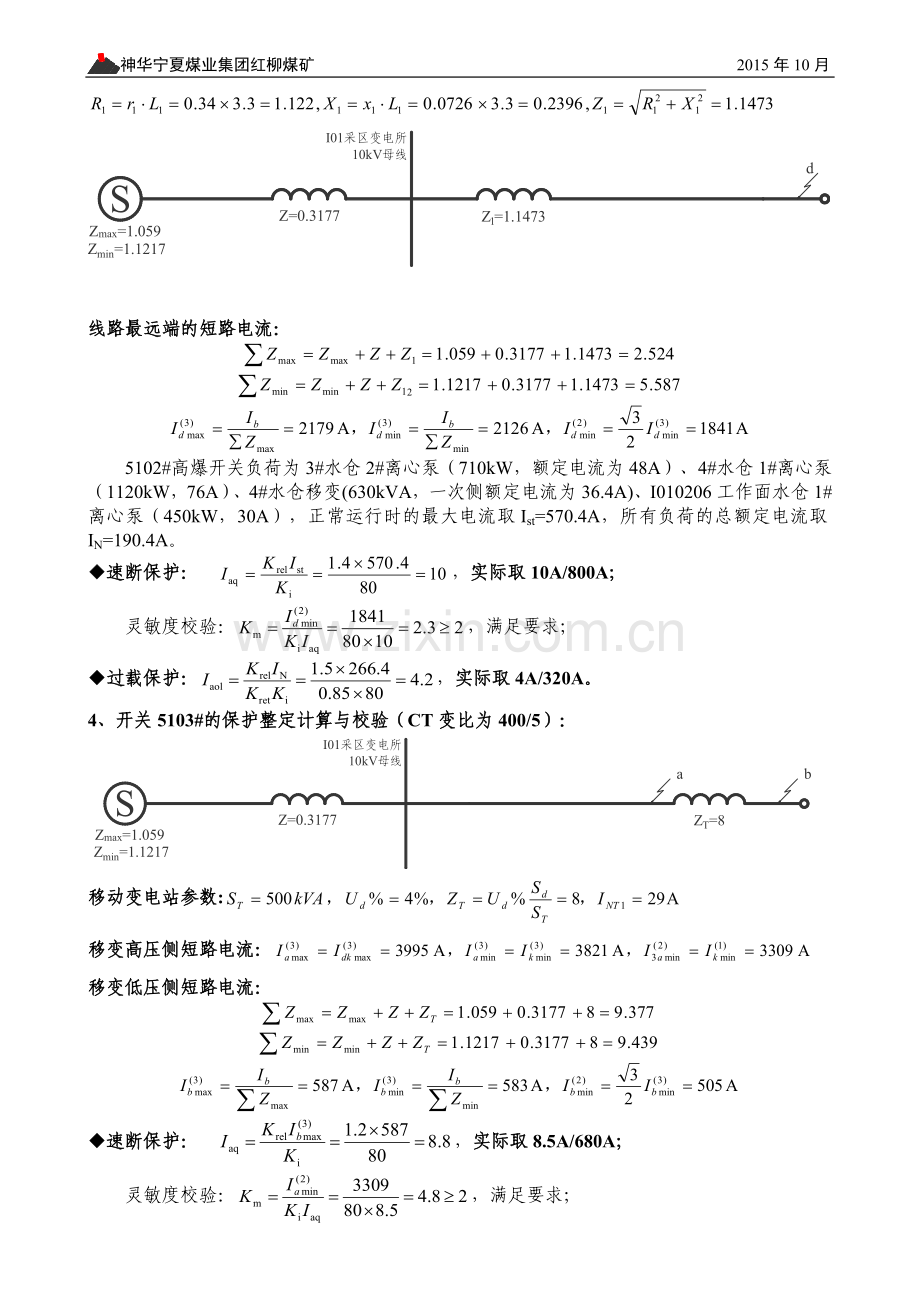

3、开关5102#的保护整定计算与校验（CT变比为400/5）：
高压电缆L1（MYPTJ-10kV 3×50mm2—3300m）阻抗:

线路最远端的短路电流：

5102#高爆开关负荷为3#水仓2#离心泵（710kW，额定电流为48A）、4#水仓1#离心泵（1120kW，76A）、4#水仓移变(630kVA，一次侧额定电流为36.4A)、I010206工作面水仓1#离心泵（450kW，30A），正常运行时的最大电流取Ist=570.4A，所有负荷的总额定电流取IN=190.4A。
◆速断保护： ，实际取10A/800A；
灵敏度校验：，满足要求；
◆过载保护：，实际取4A/320A。
4、开关5103#的保护整定计算与校验（CT变比为400/5）：

移动变电站参数:
移变高压侧短路电流：
移变低压侧短路电流：

◆速断保护： ，实际取8.5A/680A；
灵敏度校验：，满足要求；
◆过流保护：，实际取1A/80A；
灵敏度校验：，满足要求。
5、开关5206#的保护整定计算与校验（CT变比为100/5）：

移动变电站参数:
移变高压侧的短路电流：
移变低压侧的短路电流：

◆速断保护：，实际取15A/300A；
灵敏度校验：，满足要求；
◆过流保护：，实际取1.5A/30A；
灵敏度校验：，满足要求。
6、开关5204#的保护整定计算与校验（CT变比为500/5）：

最大容量移动变电站参数:
5204#高爆负荷为所内5#移变、6#移变（630kVA×2，10kV侧额定电流为37A×2）。
移变高压侧的短路电流：
移变低压侧的短路电流：

◆速断保护：，实际取8.5A/850A；
灵敏度校验：，满足要求；
◆过流保护：，实际取1.5A/150A；
灵敏度校验：，满足要求。
7、开关5202#的保护整定计算与校验（CT变比为100/5）：

高压电缆L1（MYPTJ-10kV 3×50mm2—2500m）阻抗:

线路最远端的短路电流：

5202#高爆负荷为3#水仓2#离心泵（710kW，48A），3#水仓移变（200kVA，12A）、4#水仓2#离心泵（1120kW，76A）、I010206工作面水仓2#离心泵（450kW，30A），该高爆正常运行时最大电流Ist=546A，正常运行时的额定电流IN=166A。
◆速断保护：，实际取39A/780A；
灵敏度校验：，满足要求；
◆过载保护：，实际取12A/240A。
8、开关5301#、5401#的保护整定计算与校验（CT变比为600/5）：
（线路参数与5101#一致，此处不再赘述）
经I01采区变电所5301#、5401#开关的最大计算负荷为10000kW。其中最大电机为I010303工作面刮板机电机功率为1000kW,额定电流为68A，起动电流为额定电流的4-7倍，取最大值6倍，则：
◆速断保护：与5101#一致，取18A/2160A；
◆过流保护：，实际取8A/960A；
灵敏度校验：，灵敏度满足要求。
9、开关5002#的保护整定计算与校验（CT变比为600/5）：
（线路参数与5101#一致，此处不再赘述）
经I01采区变电所5002#开关的计算负荷取6100kW。其中最大电机为I010303工作面刮板机电机功率为1000kW,额定电流为68A，起动电流为额定电流6倍。

◆速断保护：与5101#一致，取18A/2160A；
◆过流保护：，实际取7A/840A；
灵敏度校验：，灵敏度满足要求。
10、开关5302#的保护整定计算与校验（CT变比为400/5）：

高压电缆L1（MYPTJ-10kV 3×95mm2—1500m）阻抗:

最大容量移动变电站参数:
移变高压侧的短路电流：

移变低压侧的短路电流：

5302#高爆负荷为I010303综采工作面采煤机用移变（2500kVA，一次侧额定电流为144.3A）、转载机、破碎机用移变（1250kVA，一次侧额定电流为72.2A）。
◆速断保护：，实际取15A/1200A；
灵敏度校验：，满足要求；
◆过流保护：，实际取5A/400A；
灵敏度校验：，满足要求。
11、开关5303#的保护整定计算与校验（CT变比为400/5）：

高压电缆L1（MYPTJ-10kV 3×95mm2—1500m）阻抗:

最大容量移动变电站参数：
移变高压侧的短路电流：

移变低压侧的短路电流：

5303#高爆负荷为I010303综采工作面刮板机用移变（3150kVA，一次侧额定电流为182A）、泵站用移变（1600kVA，一次侧额定电流为93A）。
◆速断保护：，实际取15A/1200A；
灵敏度校验：，满足要求。
◆过流保护：，实际取6.5A/520A；
灵敏度校验：，满足要求。
12、开关5304#的保护整定计算与校验（CT变比为100/5）：
干式变压器参数:

干变高压侧的短路电流：
干变低压侧的短路电流：

◆速断保护：，实际取23A/460A；
灵敏度校验：，满足要求；
◆过流保护：，实际取2A/40A；
灵敏度校验：，满足要求。
13、开关5404#的保护整定计算与校验（CT变比为100/5）：

移动变电站参数：
移变高压侧的短路电流：
移变低压侧的短路电流：

◆速断保护：，实际取15A/300A；
灵敏度校验：，满足要求；
◆过流保护：，实际取1.5A/30A；
灵敏度校验：，满足要求。
14、开关5402#的保护整定计算与校验（CT变比为400/5）：

高压电缆L1（MYPTJ-10kV 3×95mm2—300m）阻抗:

移动变电站参数：
移变高压侧的短路电流：

移变低压侧的短路电流：

5402#高爆负荷为I010303综采工作面胶带输送机驱动用移变（630kVA，3台，一次侧额定电流为37A）
◆速断保护：，实际取10A/800A；
灵敏度校验：，满足要求。
◆过流保护：，实际取2.5A/360A；
灵敏度校验：，满足要求。

XI、I02采区变电所
说明：红柳煤矿井下I02采区变电所共设置有四趟进线电缆，四趟电缆均引自水电公司所辖红柳煤矿工业广场35kV变电所10kV侧5106#、5306#、5107#、5307#馈出柜，入井电缆均为MYJV22-3×240mm2-5000m，沿主斜井敷设入井。I02采区变电所共安装23台高爆开关，其中设置4个进线柜，2个母联柜及个出线柜。I02采区变电所主要负责I0102026综采工作面（安装中）、I01采区3煤掘进、I04采区各工作面掘进、I020204工作面临时水仓及I01采区北翼水仓的供电。
进线高爆开关速断保护延时为0s，过流延时为0.2s；分高爆开关速断保护延时为0s，过流（负荷为变压器）延时为0.1s，过载（负荷为高压电机）延时为15s。
基准电压Ub=10.5kV 系统短路容量Sd=100MVA 基准电流
地面工业广场35kV变电所10kV系统阻抗：Zmax=1.059 Zmin=1.1217
高压电缆L1（MYJV22-10kV 3×240mm2—5000m）阻抗:

1、开关5101#的保护整定计算与校验（CT变比为600/5）：
d1 点的短路电流：

I02采区变电所5101#、5201#开关的计算负荷为9000kW。其中最大电机功率为630kW,额定电流为45A，起动电流为额定电流6倍。

◆速断保护：，实际取17A/2040A；
◆过流保护：，实际取6 A/720A；
灵敏度校验：，灵敏度满足要求。
2、开关5201#的保护整定计算与校验（CT变比为600/5）：
d1 点的短路电流：

I02采区变电所5101#、5201#开关的计算负荷为9000kW。其中最大电机功率为630kW,额定电流为45A，起动电流为额定电流6倍。

◆速断保护：，实际取3.5A/2100A；
◆过流保护：，实际取1.2A / 720A；
灵敏度校验：，灵敏度满足要求。
3、母联5001#的保护整定计算与校验（CT变比为400/5）：
I02采区变电所5001#开关的计算负荷为6000kW。其中最大电机功率为630kW,额定电流为45A，起动电流为额定电流的6倍。

◆速断保护：与5101#一致，取25.5A/2040A。
◆过流保护：，实际取6A/480A；
灵敏度校验：，灵敏度满足要求。
4、开关5103#的保护整定计算与校验（CT变比为300/5）：
高压电缆L1（MYPTJ-10kV 3×95mm2—1300m+300m）阻抗:

最大容量移动变电站参数：
移变高压侧的短路电流：

移变低压侧的短路电流：

5103#高爆负荷为I010206回风巷配电点移变（两台，容量均为1250kVA，一次侧额定电流为72.2A）。
◆速断保护：，实际取3.4A/1020A；
灵敏度校验：，满足要求；
◆过流保护：，实际取0.8A/240A；
灵敏度校验：，满足要求。
5、开关5104#的保护整定计算与校验（CT变比为200/5）：

最大容量移动变电站参数:
移变高压侧的短路电流：
移变低压侧的短路电流：

5104#高爆负荷为所内1#、2#干变（容量均为500kVA，一次侧额定电流为29A）。
◆速断保护：，实际取3.4A/680A；
灵敏度校验：，满足要求；
◆过流保护：，实际取0.7A/140A；
灵敏度校验：，满足要求。
6、开关5105#、5203#的保护整定计算与校验（5105#CT变比为100/5，5203#CT变比为200/5）：

高压电缆L1（MYPTJ-10kV 3×35mm2—1600m）阻抗:

线路最远端的短路电流：

电机功率：280 kW，额定电流：19A，最大电流倍数：6
◆5105#速断保护： ，实际取1.8A / 180A；
灵敏度校验：，满足要求；
◆5105#过载保护：，实际取0.4A/40A。
◆5203#速断保护： ，实际取0.9A/180A；
灵敏度校验：，满足要求；
◆5203#过载保护：，实际取0.2A/40A。
7、开关5106#的保护整定计算与校验（CT变比为100/5）：

高压电缆L1（MYPTJ-10kV 3×50mm2—300m）阻抗:

最大容量移动变电站参数:
移变高压侧的短路电流：

移变低压侧的短路电流：

5106#高爆所带负荷为I02采区变电所3#移变（500kVA，一次侧额定电流为29A）、4#移变（630kVA，一次侧额定电流为37A），I02采区运输巷胶带输送机用1#移变（1000kVA，一次侧额定电流为57.74A）、2#移变（1600kVA，一次侧额定电流为92.34A）。
◆速断保护：，实际取13.6A/1360A；
灵敏度校验：，满足要求。
◆过流保护：，实际取2.8A/280A；
灵敏度校验：，满足要求。
8、开关5108#的保护整定计算与校验（CT变比为150/5）：

最大容量移动变电站参数:
移变高压侧的短路电流：
移变低压侧的短路电流：

5108#高爆所带负荷为I02采区变电所7#移变（200kVA，一次侧额定电流为12A）、8#移变（630kVA，一次侧额定电流为37A）
◆速断保护：，实际取5.4A/810A；
灵敏度校验：，满足要求。
◆过流保护：，实际取0.8A/120A；
灵敏度校验：，满足要求。
9、开关5207#的保护整定计算与校验（CT变比为200/5）：

高压电缆L1（MYPTJ-10kV 3×50mm2—1500m）阻抗:

线路最远端的短路电流：

5207#高爆负荷为I020204综采工作面水仓2#离心泵（630kW，额定电流为44A）、3#离心泵（630kW，额定电流为44A）。
◆速断保护：，实际取2.4A/480A；
灵敏度校验：，满足要求；
◆过载保护：，实际取0.8A/160A。
10、开关5202#的保护整定计算与校验（CT变比为300/5）：
最大容量移动变电站参数:
移变高压侧的短路电流：

移变低压侧的短路电流：

5202#高爆所带负荷为I02采区变电所5#移变（1250kVA，一次侧额定电流为72.2A）、6#移变（630kW，一次侧额定电流为37A）。
◆速断保护：，实际取3.6A/1080A；
灵敏度校验：，满足要求；
◆过流保护：，实际取0.77A/231A；
灵敏度校验：，满足要求。
11、开关5301#、5401#的保护整定计算与校验（CT变比：5301#为600/5，5401#为400/5）：
I02采区变电所5301#、5401#开关的计算负荷取10000kW。其中最大电机为I010206工作面（安装中）采煤机截割电机，功率为900kW,额定电流为61A，起动电流为额定电流的4—7倍，变频起动，取4倍，则：。
◆速断保护：与5101#高爆开关一致，5301#取17A/2040A， 5401#取25.5A/2040A。
◆过流保护：5301#：，实际取5.5A/660A；
灵敏度校验：，灵敏度满足要求。
5401#：，实际取8A/640A；
灵敏度校验：，灵敏度满足要求。
12、母联5002#的保护整定计算与校验（CT变比为400/5）：
I02采区变电所5002#开关的计算负荷为5085kW。其中最大电机为I010206工作面采煤机（安装中）截割电机，功率为900kW,额定电流为61A，起动电流为额定电流的4-7倍，变频起动，取4倍，则：
◆速断保护：与5101#高爆开关一致，取5.1In / 2040A；
◆过流保护：，实际取1.3In / 520A；
灵敏度校验：，灵敏度满足要求。
13、开关5302#的保护整定计算与校验（CT变比为400/5）：

高压电缆L1（MYPTJ-10kV 3×95mm2—800m+600m）阻抗:

最大容量移动变电站参数:
移变高压侧的短路电流：

移变低压侧的短路电流：

◆速断保护：，实际取3In / 1200A；
灵敏度校验：≥2 ，满足要求；
◆过流保护：，实际取1.1In / 440A；
灵敏度校验：，满足要求。
14、开关5303#的保护整定计算与校验（CT变比为400/5）：

高压电缆L1（MYPTJ-10kV 3×95mm2—1000m）阻抗:

移动变电站参数：
移变高压侧的短路电流：

移变低压侧的短路电流：

◆速断保护：，实际取2.4In / 960A；
灵敏度校验：≥2 ，满足要求；
◆过流保护：，实际取1In / 400A；
灵敏度校验：，满足要求。
15、开关5402#的保护整定计算与校验（CT变比为400/5）：

高压电缆L1（MYPTJ-10kV 3×150mm2—1000m）阻抗:

最大容量移动变电站参数:
移变高压侧的短路电流：

移变低压侧的短路电流：

◆速断保护：，实际取3In / 1280A；
灵敏度校验：≥2 ，满足要求；
◆过流保护：，实际取1.4 A/560A；
灵敏度校验：，满足要求。
16、开关5204#的保护整定计算与校验（CT变比为100/5）：

高压电缆L1（MYPTJ-10kV 3×35mm2—1300m）阻抗:

最大容量移动变电站参数:
移变高压侧的短路电流：

移变低压侧的短路电流：

◆速断保护：，实际取6.5A/650A；
灵敏度校验：≥2 ，满足要求；
◆过流保护：，实际取0.7 A / 70A；
灵敏度校验：，满足要求。
17、开关5302#的保护整定计算与校验（CT变比为400/5）：

高压电缆L1（MYPTJ-10kV 3×95mm2—1600m）阻抗:

移动变电站参数：
移变高压侧的短路电流：

移变低压侧的短路电流：

5302#高爆负荷为I04采区3煤运输巷二部胶带输送机用移变（630kVA，3台，单台一次侧额定电流为37A）、I01026运输巷胶带输送机用移变（2000kVA，一次侧额定电流为116A）
◆速断保护：，实际取15A/1200A；
灵敏度校验：，满足要求。
◆过流保护：，实际取5A/400A；
灵敏度校验：，满足要求。
18、开关5303#的保护整定计算与校验（CT变比为400/5）：

高压电缆L1（MYPTJ-10kV 3×95mm2—1300m）阻抗:

移动变电站参数：
移变高压侧的短路电流：

移变低压侧的短路电流：

5302#高爆负荷为I01026综采工作面刮板输送机用移变（2500kVA，一次侧额定电流为144.3A）、I01026综采工作面泵站用移变（2500kVA，一次侧额定电流为92.34A）。
◆速断保护：，实际取15A/1200A；
灵敏度校验：，满足要求。
◆过流保护：，实际取5A/400A；
灵敏度校验：，满足要求。
19、开关5402#的保护整定计算与校验（CT变比为400/5）：

高压电缆L1（MYPTJ-10kV 3×150mm2—1300m）阻抗:

移动变电站参数：
移变高压侧的短路电流：

移变低压侧的短路电流：

5302#高爆负荷为I01026综采工作面采煤机用移变（3150kVA，一次侧额定电流为182A）。
◆速断保护：，实际取15A/1200A；
灵敏度校验：，满足要求。
◆过流保护：，实际取5A/400A；
灵敏度校验：，满足要求。

XII、2煤机头变电所
说明：红柳煤矿井下2煤机头变电所共设置有两趟进线电缆，两趟电缆均引自水电公司所辖红柳工广35kV变电所10kV侧5109#、5309#馈出柜，入井电缆均为MYJV22-3×240mm2-1900m，沿主斜井敷设入井。2煤机头变电所共安装12台高爆开关，其中设置2个进线柜，1个母联柜及9个出线柜该变电所主要负责2煤胶带大巷一部带式输送机、I01 采区大巷带式输送机的供电，总装机负荷为8500kW。
进线高爆开关速断保护延时为0s，过流延时为0.2s；分高爆开关速断保护延时为0s，过流（负荷为变压器）延时为0.1s，过载（负荷为高压电机）延时为15s。
基准电压Ub=10.5kV 系统短路容量Sd=100MVA 基准电流
地面工业广场35kV变电所10kV系统阻抗：Zmax=1.059 Zmin=1.1217
高压电缆L（MYJV22-10kV 3×240mm2—1900m）阻抗:

1、开关5101#、5201#的保护整定计算与校验（CT变比为600/5）：
母线上的短路电流：

2煤机头变电所5101#、5201#开关的计算负荷为8500kW。其中最大电机为I01采区运输巷胶带输送机驱动电机，单电机功率为1400kW,额定电流为95A，额定电压10kV，起动电流取额定电流的5倍，则：
◆速断保护：＝21.5A，实际取21A/2520A；
◆过流保护：＝7.4A，实际取7A/840A。
灵敏度校验：，灵敏度满足要求。
2、开关500#的保护整定计算与校验（CT变比为600/5）：
2煤机头变电所500#开关的计算负荷为4500kW。其中最大电机为I01采区运输巷胶带输送机驱动电机，单电机功率为1400kW,额定电流为95A，额定电压10kV,起动电流为额定电流的5倍，则：
◆速断保护（与5101#一致，取21A/2520A）
◆过流保护：＝5.7A，实际取5A/600A;
灵敏度校验：，灵敏度满足要求。
3、开关5105、5106、5107、5202、5203、5204的保护整定计算与校验（CT变比为300/5）：

线路最远端的短路电流：
负荷额定总功率：1400kW；额定电流IN：95A；最大电流倍数取：6；
◆速断保护：，实际取15A/900A；
灵敏度校验：，满足要求。
◆过载保护：，实际取2A/120A。
4、开关5108、5206的保护整定计算与校验：

干式变压器参数：
干变高压侧的短路电流：
干变低压侧的短路电流：

（1）5108#整定（CT变比为500/5）：
◆速断保护：，实际取7A/700A；
灵敏度校验：，满足要求。
◆过流保护：，实际取1A/100A；
灵敏度校验：，满足要求。
（2）5206#整定（CT变比为200/5）：
◆速断保护：，实际取17A/680A；
灵敏度校验：，满足要求。
◆过流保护：，实际取1.5A/60A。
灵敏度校验：，满足要求。

XIII、中央变电所
说明：红柳煤矿井下中央变电所共设置有四趟进线电缆，两趟电缆均引自水电公司所辖红柳立风井变电所10kV侧5108#、5109#、5208#、5209#馈出柜，入井电缆均为MYJV22-3×240mm2-2700m，沿1#副立井敷设入井。中央变电所共安装29台高爆开关，其中设置4个进线柜，2个母联柜及23个出线柜，该变电所主要负责主水仓的供电。
进线高爆开关速断保护延时为0s，过流延时为0.15s；分高爆开关速断保护延时为0s，过流（负荷为变压器）延时为0.1s，过载（负荷为高压电机）延时为15s。
基准电压Ub=10.5kV 系统短路容量Sd=100MVA 基准电流
地面工业广场35kV变电所10kV系统阻抗：Zmax= 0.887 Zmin= 1.091
高压电缆L（MYJV22-10kV 3×240mm2—2700m）阻抗:

1、开关5101#、5201#、5301#、5401#的保护整定计算与校验（CT变比为600/5）：
母线上的短路电流：

中央变电所5101#、5201#、5301#、5401#开关的计算负荷为8400kW。其中最大电机为主排水泵电机功率为1600kW，额定电流为109A，起动电流为额定电流的4—7倍，取5倍。

◆速断保护：，实际取4A /2400A；
◆过流保护：，实际取1.5A /900A；
灵敏度校验:，灵敏度满足要求。
2、开关5001#、5002#的保护整定计算与校验（CT变比为600/5）：
经过中央变电所500#开关的最大负荷为7000kW。其中最大电机为主排水泵电机功率为1600kW,额定电流为109A，起动电流为额定电流的4—7倍，取5倍。

◆速断保护：与5101#高爆一致，取5.8A / 3480A；
◆过流保护：，实际取1.4A / 840A；
灵敏度校验：，灵敏度满足要求。
3、开关5102#的保护整定计算与校验（CT变比为200/5）：
高压电缆L1（MYPTJ-10kV 3×50mm2—700+1900+260m）阻抗:
线路最远端的短路电流：

5102#高爆为+1051配电点、I020204工作面水仓I回、I04采区集中回风巷配电点供电，主要负荷为I020204工作面水仓1#离心泵（630kW），I04采区集中回风巷综掘工作面（1000kW），正常最大运行电流取：，额定运行电流取：
◆速断保护：，实际取2.7A / 540A；
灵敏度校验：，满足要求；
◆过载保护：，实际取0.9A / 180A；
4、开关5103#的保护整定计算与校验（CT变比为400/5）：
高压电缆L1（MYPTJ-10kV 3×95mm2—400+600m）阻抗:
线路最远端的短路电流：

最远端移变参数：
移变一次侧短路电流：

移变二次侧短路电流：

5103#高爆为I020201综采工作面胶带输送机、泵站用移变供电，移变容量分别为2000kVA、1600kVA。
◆速断保护：，实际取3.6A / 1440A；
灵敏度校验：，满足要求。
◆过流保护：，实际取1A/400A；
灵敏度校验：，满足要求。
5、开关5104#的保护整定计算与校验（CT变比为200/5）：

高压电缆L1（MYPTJ-10KV 3×35mm2—1100+1400m）阻抗:

线路最远端的短路电流：

5104#负荷均为中部水仓（450kW离心泵）、I020201运输巷水仓（3×630kW）。
◆速断保护：，实际取3A/600A；
灵敏度校验：，满足要求。
◆过载保护：，实际取1A / 200A。
6、开关5105#的保护整定计算与校验（CT变比为400/5）：
高压电缆L1（MYPTJ-10kV 3×150mm2—1000m）阻抗:
线路最远端的短路电流：

最大移变参数：
移变一次侧短路电流：

移变二次侧短路电流：

5103#高爆为I020201综采工作面采煤机、转载机、破碎机用移变供电，移变容量分别为3150kVA、2500kVA。
◆速断保护：，实际取3.8A / 1520A；
灵敏度校验：，满足要求。
◆过流保护：，实际取1.5A / 600A；
灵敏度校验：，满足要求。
7、开关5106#的保护整定计算与校验（CT变比为200/5）：

干式变压器参数：
干变高压侧短路电流：
干变低压侧短路电流：

◆速断保护：，实际取4.8A / 480A；
灵敏度校验：，满足要求。
◆过流保护：，实际取0.4A / 40A；
灵敏度校验：，满足要求。
8、开关5107#的保护整定计算与校验（CT变比为100/5）：
高压电缆L1（MYPTJ-10kV 3×50mm2—1000m）阻抗:

高压电缆L2（MYPTJ-10kV 3×35mm2—1200m）阻抗:

最大容量移动变电站参数：
移变高压侧的短路电流：

移变低压侧的短路电流：

5107#高爆负荷为八联巷配电点7#移变（630kVA）、十一联巷配电II回（630kVA×3）、I02采区北翼配电点（630kVA×2）供电，10kV侧额定运行电流取：
◆速断保护：，实际取8A /800A；
灵敏度校验：，满足要求。
◆过流保护：，实际取2.9A /290A；
灵敏度校验：，满足要求。
9、开关5207#的保护整定计算与校验（CT变比为150/5）：
高压电缆L1（MYPTJ-10kV 3×50mm2—1000m）阻抗:

最大容量移动变电站参数：
移变高压侧的短路电流：

移变低压侧的短路电流：

5207#高爆为八联巷配电点（移变总容量为1250kVA×1+630kVA×2），10kV侧额定运行电流取：
◆速断保护：，实际取8A /1200A；
灵敏度校验：，满足要求。
◆过流保护：，实际取1.7A/255A；
灵敏度校验：，满足要求。
10、开关5302#的保护整定计算与校验（CT变比为300/5）：
高压电缆L1（MYPTJ-10kV 3×35mm2—1000m+1200m）阻抗:

最大容量移动变电站参数：
移变高压侧的短路电流：

移变低压侧的短路电流：

5302#高爆为所内4#风机专用干变（200kVA）、八联巷配电点风机专用移变（630kVA）、十一联巷配电点风机变压器（315kVA+630kV）供电，10kV侧额定电流取：
◆速断保护：，实际取2.6A / 780A；
灵敏度校验：，满足要求。
◆过流保护：，实际取0.5A / 150A；
灵敏度校验：，满足要求。
11、开关5407#的保护整定计算与校验（CT变比为300/5）：

最大容量干式变压器参数：
干变高压侧的短路电流：
干变低压侧的短路电流：

5407#高爆负荷为所内3#干变（200kVA，一次侧额定电流为12A）、2#干变（315kVA，一次侧额定电流为18.19A）。
◆速断保护：，实际取2.7A / 810A；
灵敏度校验：，满足要求。
◆过流保护：，实际取0.2A/60A；
灵敏度校验：，满足要求。
12、开关5406#的保护整定计算与校验（CT变比为300/5）：

高压电缆L1（MYPTJ-10KV 3×35mm2—1100+1400m）阻抗:

线路最远端的短路电流：

5406#负荷均为中部水仓（450kW离心泵）、I020201运输巷水仓（3×630kW）。
◆速断保护：，实际取2A/600A；
灵敏度校验：，满足要求。
◆过载保护：，实际取0.7A /210A。
13、主排水泵房离心泵分高爆的保护整定计算与校验：
高压电缆L1（MYJV22-10kV 3×50mm2 100m）阻抗:

线路最远端的短路电流：

（1）5206#高爆整定计算与校验（CT变比：600/5）:
负荷（电机）额定总功率：1000 (kW)，额定电流：70A，起动电流倍数：6；
◆速断保护：，实际取1A/600A；
灵敏度校验：，满足要求。
◆过载保护：，实际取0.2A / 120A。
（2）5205#高爆整定计算与校验（CT变比：200/5）:
负荷（电机）额定总功率：1600 (kW)，额定电流：112A，起动电流倍数：6；
◆速断保护：，实际取5.4A/1080A；
灵敏度校验：，满足要求；
◆过载保护：，实际取0.9A / 180A。
（3）5203#高爆整定计算与校验（CT变比：600/5）：
负荷（电机）额定总功率：1600 (kW)，额定电流：112A，起动电流倍数：6；
◆速断保护：，实际取1.8A / 1080A；
灵敏度校验：，满足要求；
◆过载保护：，实际取0.3A / 180A。
（4）5204#、5202#高爆整定计算与校验（CT变比：150/5）：
负荷（电机）额定总功率：1600 (kW)，额定电流：112A，起动电流倍数：6；
◆速断保护：，实际取7.2A / 1080A；
灵敏度校验：，满足要求；
◆过载保护：，实际取1.3A / 180A。
（5）5303#、5304#、5305#、5405#高爆整定计算与校验（CT变比：300/5）：
负荷（电机）额定总功率：1000 (kW)，额定电流：70A，起动电流倍数：6；
◆速断保护：，实际取2.2A/660A；
灵敏度校验：，满足要求；
◆过载保护：，实际取0.4A / 120A。
（6）5404#、5403#、5402#高爆整定计算与校验（CT变比：300/5）：
负荷（电机）额定总功率：1600 (kW)，额定电流：112A，起动电流倍数：6；
◆速断保护：，实际取3.6A / 1080A；
灵敏度校验：，满足要求；
◆过载保护：，实际取0.6A / 180A。

备注：
1、架空导线参数取自《煤矿电工手册 第二分册 矿山供电（上）》（1997年4月第一版）第143页；
2、电缆参数取自《煤矿电工手册 第二分册 矿山供电（上）》（1997年4月第一版）第144页；
3、设备需用系数及功率因数取自《煤矿电工手册 第二分册 矿山供电（上）》（1997年4月第一版）第44页；
4、母线、电动机、变压器等保护的计算公式参考《煤矿电工手册 第二分册 矿山供电（上）》（1997年4月第一版）第975页至第999页内容；
