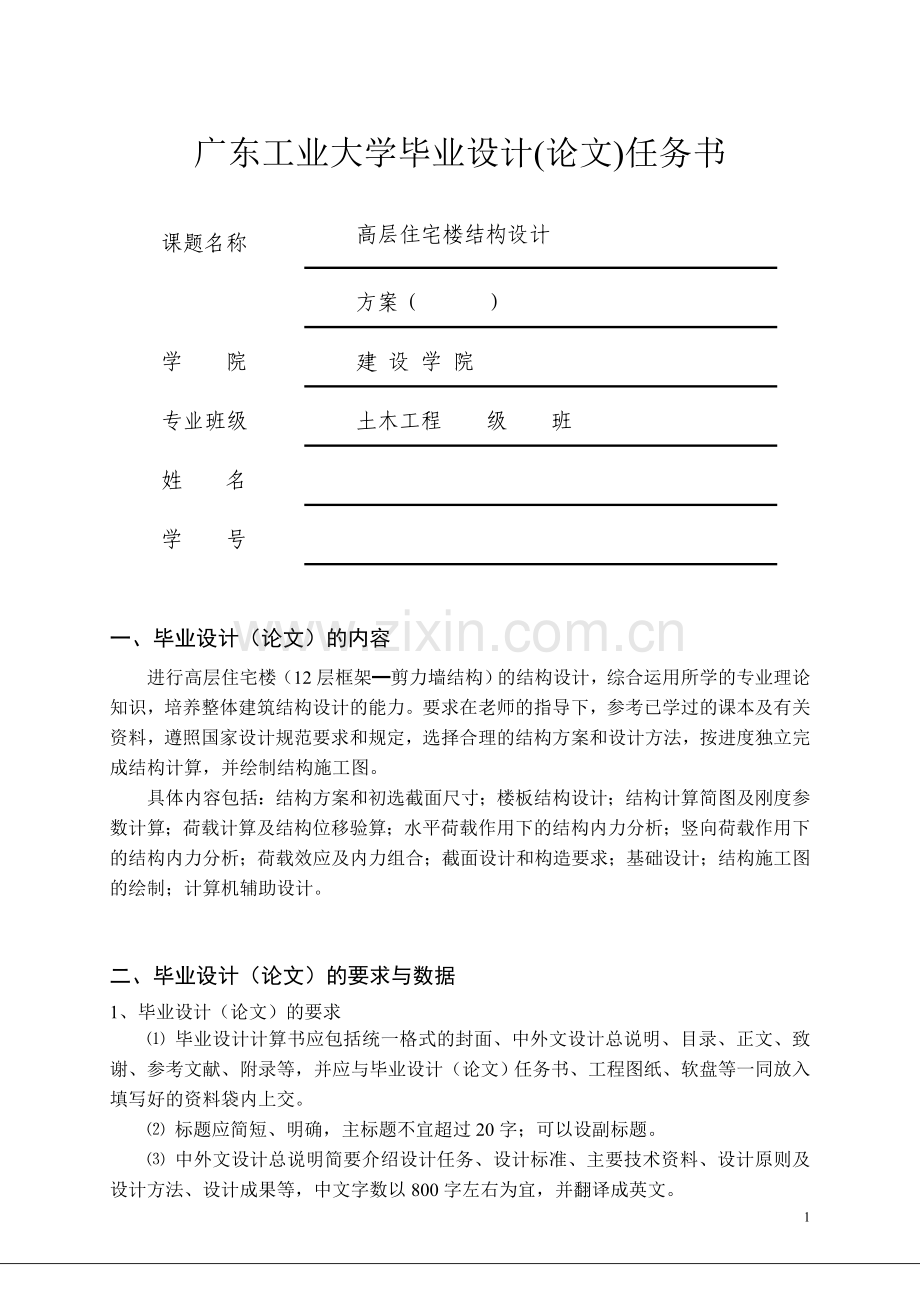

广东工业大学毕业设计(论文)任务书

课题名称
高层住宅楼结构设计

方案（ ）
学 院
建 设 学 院
专业班级
土木工程 级 班
姓 名

学 号

一、毕业设计（论文）的内容
进行高层住宅楼（12层框架━剪力墙结构）的结构设计，综合运用所学的专业理论知识，培养整体建筑结构设计的能力。要求在老师的指导下，参考已学过的课本及有关资料，遵照国家设计规范要求和规定，选择合理的结构方案和设计方法，按进度独立完成结构计算，并绘制结构施工图。
具体内容包括：结构方案和初选截面尺寸；楼板结构设计；结构计算简图及刚度参数计算；荷载计算及结构位移验算；水平荷载作用下的结构内力分析；竖向荷载作用下的结构内力分析；荷载效应及内力组合；截面设计和构造要求；基础设计；结构施工图的绘制；计算机辅助设计。

二、毕业设计（论文）的要求与数据
1、毕业设计（论文）的要求
⑴ 毕业设计计算书应包括统一格式的封面、中外文设计总说明、目录、正文、致谢、参考文献、附录等，并应与毕业设计（论文）任务书、工程图纸、软盘等一同放入填写好的资料袋内上交。
⑵ 标题应简短、明确，主标题不宜超过20字；可以设副标题。
⑶ 中外文设计总说明简要介绍设计任务、设计标准、主要技术资料、设计原则及设计方法、设计成果等，中文字数以800字左右为宜，并翻译成英文。
⑷ 目录按三级标题编写（即：1……、1.1……、1.1.1……），要求标题层次清晰。目录中的标题应与正文中的标题一致。
⑸毕业设计（论文）正文包括绪论、正文主体与结论，其内容分别如下：
绪论应说明本课题的目的、意义、研究范围及要达到的技术要求；简述本课题在国内外的发展概况及存在的问题；说明本课题的指导思想；阐述本课题应解决的主要问题。
正文主体是对研究工作的详细表述，其内容包括：问题的提出，研究工作的基本前提、假设和条件；模型的建立，实验方案的拟定；基本概念和理论基础；设计计算的主要方法和内容；实验方法、内容及其分析；理论论证，理论在课题中的应用，课题得出的结果，以及对结果的讨论等。学生根据毕业设计（论文）课题的性质，一般仅涉及上述一部分内容。
结论是对整个研究工作的归纳和综合，对所得结果与已有结果的比较和课题尚存在的问题，以及进一步开展研究的见解与建议。
⑹致谢
谢辞应以简短的文字对在课题研究和论文撰写过程中曾直接给予帮助的人员（例如指导教师、答疑教师及其他人员）表示自己的谢意，这不仅是一种礼貌，也是对他人劳动的尊重，是治学者应有的思想作风。
⑺参考文献
参考文献是毕业设计（论文）不可缺少的组成部分，它反映毕业设计（论文）的取材来源、材料的广博程度和材料的可靠程度，也是作者对他人知识成果的承认和尊重。一份完整的参考文献可向读者提供一份有价值的信息资料。在毕业设计（论文）中必须列入主要的参考文献。
[8]附录
对于一些不宜放在正文中，但有参考价值的内容，可编入毕业设计（论文）的附录中，例如公式推演、源程序等。如果文章中引用的符号较多时，便于读者查阅，可以编写一个符号说明，注明符号代表的意义。
[9] 工程图纸要求图面清楚整洁，线条粗细分明，尺寸及标注齐全，符号及比例正确，构造合理，能表达设计意图，符合国家制图标准并与计算书一致。
[10] 毕业设计过程中应严格遵守纪律。要求每天的规定时间必须到课室进行毕业设计并接受指导教师的指导和检查，学生有事请假按《广东工业大学学生手册》的有关规定办理。要定期检查进度并填写进度检查表。所有的计算书及图纸必须独立按时完成。
[11] 毕业答辩前按照学校规定对学生进行答辩资格的审查。凡有下列情况之一者，取消其答辩资格，按不及格处理。
① 累计旷课时间达到或超过毕业设计（论文）全过程1/3者；
② 未完成毕业设计（论文）教学要求者；
③ 弄虚作假、伪造实验（设计）数据，有严重抄袭行为者；
④ 未按照《广东工业大学本科生毕业设计（论文）格式规范》完成毕业设计（论文）者。

2、毕业设计资料
⑴ 工程概况
本工程为12层框架—剪力墙结构，基本风压值见表1。抗震设防烈度为７度，设计基本地震加速度值为0.10g，Ⅱ类场地，设计地震分组为第一组。
主体结构：地上12层，首层层高3.6m，2至12层各层层高见表1，天面上设顶层梯间及电梯机房，其层高为2.8m，电梯机房地面高于天面1.5m。
各设计方案的资料 表1

基本风压值
层高（m）
平面图（见电子版）
计算方向
地基承载力

qpa1/kpa
qpa1/kpa

方案一
0.5
2.9
A
X
4500
1400

方案二
0.6
2.9
B
X
4400
1500

方案三
0.7
3.0
A
X
4500
1500

方案四
0.5
3.0
B
X
4400
1400

方案五
0.6
3.3
A
X
4500
1400

方案六
0.7
3.3
B
X
4400
1500

方案七
0.5
2.9
A
Y
4500
1500

方案八
0.6
2.9
B
Y
4400
1400

方案九
0.7
3.0
A
Y
4500
1400

方案十
0.5
3.0
B
Y
4400
1500

方案十一
0.6
3.3
A
Y
4500
1500

⑵ 有关建筑图（附后）
⑶ 岩土工程勘察报告数据
根据工程地质勘察报告，拟建场地工程地质情况如下：
拟建场地工程地质情况 表2
岩土层名称
土层深度（m）
稠密度/风化程度
混凝土预制桩
人工挖孔灌注桩
qsa/kpa
qpa1/kpa
qsa/kpa
qpa2/kpa
（1）层杂填土
0~4.2
松散
10

8

（2）层细砂
4.2~7.0
松散、稍密
10

—

（3-1）层砂质粘性土
7.0~9.5
可塑
33

26

（3-2）层砂质粘性土
9.5~12.5
硬塑
41
1900
32
900
（3-3）层砂质粘性土
12.5~16.5
坚硬
45
2600
36
1100
（4-1）层花岗岩
16.5~18.5
全风化
70
3000
60
1200
（4-2）层花岗岩
18.5~25.6
强风化
100
见表1
80
见表1
⑷ 材料
钢筋选用HPB235、HRB335、HRB400级；混凝土强度等级自行选用。
⑸ 建筑装修做法
屋面：屋面为上人屋面，屋顶花园。
饰面层：10厚防滑地砖，素水泥桨擦缝
结合层：20厚1:3水泥砂浆
隔热层：50厚的膨胀珍珠岩隔热层
防水层：2厚聚胺脂防水涂料
找平层：20厚1:2.5水泥砂浆
结构层：钢筋混凝土屋面板
顶棚抹灰：15厚水泥石灰浆打底，5厚纸筋灰批面
楼地面：室内及楼梯间地面采用磁砖地面。
饰面层：10厚地砖，素水泥桨擦缝
找平结合层：25厚1:3水泥砂浆
结构层：钢筋混凝土屋面板
顶棚抹灰：15厚水泥石灰浆打底，5厚纸筋灰批面
外墙面：外墙面采用条形无釉面砖
8厚面砖，素水泥浆擦缝
4厚水泥胶结合层
刷素水泥浆一道
15厚1:3水泥砂浆
内墙面：
房间、梯间采用普通抹灰：
刷白色乳胶漆
5厚纸筋灰批面
15厚水泥石灰砂浆打底
厨房、卫生间采用釉面磁砖
5厚釉面磁砖，白水泥浆擦缝
4厚水泥胶结合层
刷素水泥浆一道
15厚1:3水泥砂浆
墙体：
外墙：混凝土空心小砌块190厚
内墙：灰砂砖120厚
门窗：钢塑门窗、实木门
各种荷载的标准值查：《建筑结构荷载规范》（GB50009-2001）
⑹ 窗台离楼地面高度900mm，阳台栏河及上人屋面女儿墙高1100mm。

三、毕业设计（论文）应完成的工作
1、结构布置和初选构件截面尺寸
⑴ 根据建筑平面图按使用方便、结构合理的原则进行剪力墙和框架的平面布置和竖向布置。
⑵ 选择材料强度等级；根据结构设计的基本规定，结合经验、简化计算方法初选剪力墙厚度、梁和柱的截面尺寸、楼板的厚度。
⑶ 应用结构设计软件校核所布置的结构是否合理，必要时可对结构布置和构件尺寸进行调整和修改。
2、计算标准层的楼板和非框架梁、楼梯结构的内力和配筋设计。
3、采用空间协同工作计算方法验算建筑物层间位移
⑴ 计算简图的确定及结构刚度参数计算：剪力墙的等效抗弯刚度计算；框架的剪切刚度计算；连梁的等效剪切刚度计算；结构刚度特征值计算。
⑵ 竖向荷载及水平荷载（地震作用）计算。
⑶ 水平地震作用下的顶点侧移及层间位移验算。
4、水平荷载作用下的内力分析
⑴ 地震作用下的结构总剪力墙、总框架、总连梁的内力分析；
⑵ 计算某一选定轴线框架、剪力墙在地震作用下的内力，并作出内力图。
5、竖向荷载作用下的内力分析
计算某一选定轴线框架、剪力墙在竖向荷载作用下的内力，并作出内力图。
6、荷载效应组合及配筋计算
对选定轴线的抗侧力结构，取其中的两层柱、剪力墙，以及与之相连的三层框架梁、连梁等进行荷载效应组合，按最不利内力进行截面配筋计算，并满足构造要求。
7、基础设计
⑴ 基础选型：根据地质条件和上部结构荷载情况确定基础的类型、确定桩的直径。
⑵ 基础平面布置：单桩承载力计算；根据电算结果中底层柱内力确定桩数及布桩。
⑶ 桩基础承载力验算，桩的配筋，承台截面设计及构造，基础梁计算。
注：对毕业设计过程中应用计算机分析所用的Excel电子文档整理后用软盘上交。
8、绘制施工图
⑴ 图纸目录
⑵ 结构设计说明；
⑶ 基础结构平面布置及大样图，基础说明；
⑷ 标准层结构平面图（白纸铅笔线或墨线手工绘图）；
⑸ 选定轴线其中两层的剪力墙、框架梁、柱配筋图；
⑹ 选定层的梁平法施工图，并填写梁表；
⑺ 选定轴线的柱填写柱表（根据手算结果并结合电算结果填写）
⑻ 楼梯配筋图（楼梯表）
四、毕业设计（论文）进程安排
序号
设计（论文）各阶段名称
地点
日期（周）
1
结构布置和初选构件截面尺寸：
剪力墙和框架的平面布置和竖向布置，剪力墙厚度、梁和柱的截面尺寸、楼板厚度的确定；并用结构计算程序校核所布置的结构是否合理。

3~4
2
计算指定层楼盖的楼板和非框架梁、楼梯结构的内力和配筋设计

5
3
采用空间协同工作计算方法验算建筑物层间位移：
（1）计算简图的确定及结构刚度参数计算
（2）竖向荷载及水平荷载（风荷载、地震作用）计算
（3）地震作用下的结构层间位移验算

6~7
4
地震作用下的结构总剪力墙、总框架、总连梁的内力计算；
计算某一选定轴线框架、剪力墙在地震作用下的内力

8
5
计算某一选定轴线框架、剪力墙在竖向荷载作用下的内力

9
6
荷载效应组合及框架梁、柱、剪力墙的配筋计算

10~12
7
基础设计
（1）选型；（2）平面布置；（3）结构计算和配筋

13
8
绘施工图(基础结构布置图、桩大样图、标准层结构平面图、剪力墙配筋图、梁配筋图和梁柱表等)

14~15
9
毕业设计答辩

16
10
批改及成绩评定

17
注：上课和答疑时间见毕业设计进度表。

五、应收集的资料及主要参考文献
1 杨弗康，李家宝. 结构力学（上册）（第四版）[M].北京：高等教育出版社，1998
2 沈蒲生.混凝土结构设计[M].北京：高等教育出版社，2003
3 郭仁俊. 高层建筑框架－剪力墙结构设计[M].北京：中国建筑工业出版社，2004
4 高层建筑混凝土结构技术规程（ＪＧＪ３-2002）．北京：中国建筑工业出版社，2002．
5 建筑抗震设计规范（ＧＢ50011-2001）．北京：中国建筑工业出版社，2001．
6 建筑结构荷载规范（GB50009-2001）．北京：中国建筑工业出版社，2001．
7 混凝土结构设计规范（GB50010-2002）．北京：中国建筑工业出版社，2002．
8 建筑地基基础设计规范（GB50007-2002）．北京：中国建筑工业出版社，2002．
9 建筑桩基技术规范（JGJ 94 -94）．北京：中国建筑工业出版社，1994．
10 建筑结构制图标准（GB / T50105-2001） ．北京：中国建筑工业出版社，2001．
11 钢筋混凝土异型柱设计规程（DBJ/T15-15－95）．广州：广东省建设委员会，1995．
12 混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）．北京：中国建筑标准设计研究院，2001．
13 尚守平. 结构抗震设计[M].北京：高等教育出版社，2003
14 霍达.高层建筑结构设计[M].北京：高等教育出版社，2004
15 梁启智.框架-剪力墙结构设计[M].广州：华南理工大学出版社，1992

发出任务书日期： 完成期限：
指导教师签名： 主管院长：
