上海浦江缆索工程有限公司

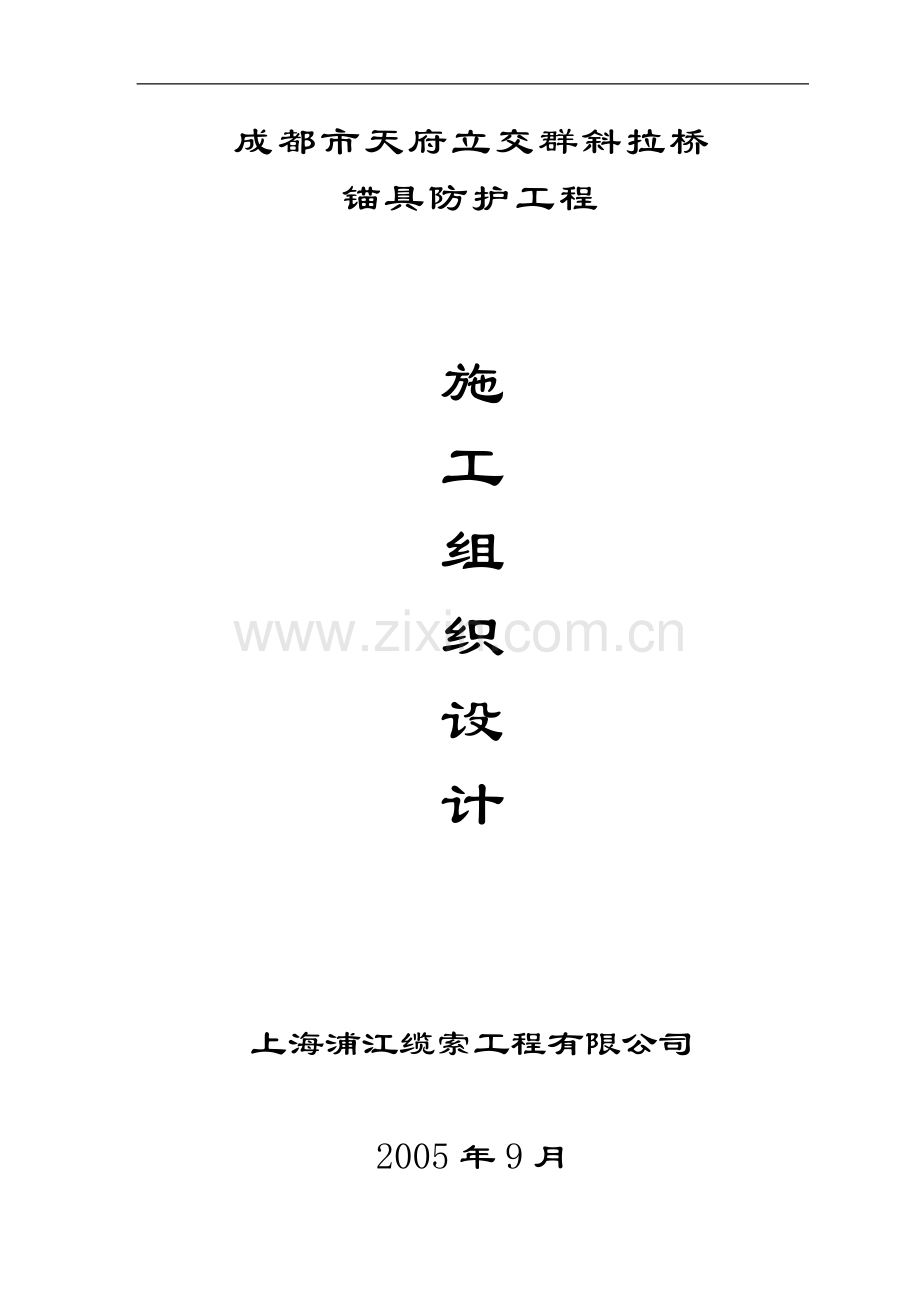

成都市天府立交群斜拉桥
锚具防护工程

施
工
组
织
设
计

上海浦江缆索工程有限公司

2005年9月

一、工程概况
成都市天府立交群斜拉桥是成都市最大的立交桥，其主桥为斜拉桥，跨度为93m+124m+30m，是成都市标志性的建筑之一。在大跨度斜拉桥结构中，斜拉索是桥的生命线，对于桥梁的安全使用具有举足轻重的地位。
成都市天府立交群斜拉桥是一座单塔双索面预应力砼斜拉桥。全桥共有拉索64根，塔内、梁体内共有128个锚头。
在三环路桥梁检测工作中，对大桥进行了全面的检测。检测中发现安装锚盖板的螺杆有锈蚀现象。鉴于斜拉索对于斜拉桥的重要性，必须全面了解锚具的工作情况。成都市有关检测单位开启了梁体上和塔内的几个锚具盖板。由于螺杆锈蚀，开启难度比较大。在开启梁体上的锚盖板时损伤了两根螺杆，并发现锚箱中填充的防腐材料没有将锚具完全包裹，锚具局部暴露于空气中。有部份锚具已发生锈蚀的可能。
鉴于此，业主和我公司联系，我公司派专人到现场进行了实地勘察，发现情况确实。有必要对大桥斜拉索防护体系进行完善和修复。
根据业主要求，我公司将对全桥的128只锚具进行全面检测，并做好防护恢复工作，避免锈蚀等不利因素对桥梁产生危害。
二、防护方案
(一) 梁底锚具露出锚板
1、施工工艺
由于拉索梁上锚固在主梁底下，根据以往的经验，我们将采用挂篮作为施工平台。此方案的关键是必须与铁道部门联系、协调好施工时间。当然，必须确保挂篮在施工中不发生任何事故。我公司通过向业主询问，得知桥梁底与电缆线之间的距离为3 m。挂篮最低处与梁底空间高度将保持在1.8 m以内，使挂篮与电缆线有1.2 m的间隔距离。挂篮的四周采用绝缘材料包裹，确保绝缘，并且采用防护网，严防物品从高空坠落。
为便于施工，挂篮采用可移动式。为确保安全，每移动到一个作业点，将对挂篮进行加固，避免侧翻事故的发生。
见附图

由于施工难度、环境影响都比较大。为保证进度，我们将配备2组挂篮。在铁路部门允许的条件下，铁路侧每天争取完成2根拉索锚具的防护处理。在进行公路侧锚具防护时，力争完成4根拉索锚具的防护。
2、施工方法
1） 在每个螺栓上喷洒松锈剂或柴油浸润，便于螺栓拆除，避免螺栓损伤。
2） 拆除螺栓，锚盖板进行排气孔钻孔，根据盖板的大小，钻孔在每个恰当部位钻2~4只，主要是避免由于空气无法排出引起的填充发泡材料不充盈现象发生。
3） 清除内部聚氨脂发泡材料、并对锚具进行彻底的杂物清除，如有锈蚀的情况，要进行除锈处理。
4） 拆除锚具上的防护盖板，对锚具内螺纹部位清理杂物，如有锈蚀的情况，要进行除锈处理。
5） 在锚具的内螺纹里涂刷防护油脂一层。安装好锚具上的防护盖板，再对整个锚具进行防护油脂涂刷一层。
防护专用油脂由矿物油脂及适量的树脂组成，它具有对金属无腐蚀，常温下不粘手，80℃下不流淌，低温下不开裂的性能，要求油脂融化彻底，油脂内无固体物，油脂涂刷均匀，无漏涂。
6） 如果在拆除螺栓时发生螺栓折断现象，将对螺栓进行处理，将原有螺栓根部的混凝土凿掉部分，使原有的螺栓暴露后，用电焊将螺栓接长，再用混凝土堵塞修复。
见附图

7）对螺栓除锈清理，安装橡胶条、盖板，螺栓上涂抹防护油脂，交叉拧紧螺栓。
8）填充聚氨脂发泡材料，等到聚氨脂材料从2~4只排气孔内排出时，说明内部聚氨脂材料填充盈实。
发泡材料采用特制的聚醚与多次甲基多苯基、多异氰酸酯的聚合反应后，自我膨胀而形成锚具表面结合紧密的聚氨酯泡沫塑料。该泡沫塑料具有质量轻、吸水性特小、低导热性、隔气性好、较好的韧性等特点。能使锚具表面粘合成较牢固的整体。锚具填充发泡材料能防止空气中的水份及空气腐蚀锚具，并使梁下锚具露出部分与雨水、潮气及其他腐蚀介质相隔离，能在较长时间内防止索端锚具锈蚀。发泡材料易于清理，相对于以前采用的灌注水泥砂浆的方法来说，更便于将来拉索的维护和更换。
发泡前根据现场温度和条件，在管外做现场试验，以观察到发泡后的固体外观呈淡奶黄色、气泡细微均匀、按压后弹性恢复较好并且不软、不硬、不脆、不疏松为宜。目测合格后方可进行管内灌注。
9） 梁底下混凝土锈迹清楚，采用砂轮机打磨。
10） 采用Sikaflex-Construction密封胶排气孔堵塞。
11） 盖板进行除锈处理，再用防锈漆涂装。
（二）塔内锚具
1、施工工艺
塔内64只锚具的防护，由于存在高度高，操作空间狭小，操作难度大，危险性大，时间长等不利因素，我方将根据实际情况在塔内搭设钢管支架，其特点安全性高，易安装，搭设简易，提升方便等，操作安全。
在塔内工作时通过对讲机指挥联系的方式，经过人工吊运钢管，排除在吊运其间发生的任何可能出现的问题，吊运时应注意使用塔内的现存条件。
我们将逐级施工的程序，做完第一级的防护后，经检查与验收合格，再进行第二级的操作平台的搭设，从底向高进行，以此类推，施工进度计划每天完成4~6级。
2、施工方法
1） 在每个螺栓上喷洒松锈剂或柴油浸润，便于螺栓拆除，避免螺栓损伤。
2） 拆除螺栓、防护罩，放置在操作平台上，并加以固定。
3） 拆除锚具上的防护盖板，对锚具内螺纹部位清理杂物，如有锈蚀的情况，要进行除锈处理。
4） 清楚锚具上的杂物，如有锈蚀，要进行除锈处理。
5） 在锚具的内螺纹里涂刷专用防护油脂。
6） 安装好锚具上的防护盖板，再对整个锚具进行涂刷专用防护油脂。
7） 如螺栓损伤，应予以更换。
8） 更换防护罩接触面上的密封橡胶条，安装前在接触面上打上Sikaflex-Construction密封胶，确保防护罩内的空间密闭。
9） 防护罩进行除锈处理，再用防锈漆涂装。
（三） 防雨罩端部
1、施工工艺
由于防雨罩端部原有密封胶经过多年使用，由于拉索的震动出现部分脱落，不锈钢防护套上端也有此现象。因此，我们将对防雨罩端部和不锈钢防护套上端采取防护恢复措施。
2、施工方法
1）将原防雨罩端部内的原密封材料挖掉60~80mm，清除内部杂物。
2）填充浇筑型聚氨脂密封胶。
3）端部用Sikaflex-Construction密封胶封闭。
见附图

4、拉索梁上不锈钢防护套上端口也采用Sikaflex-Construc
tion密封胶进行密封。
三、质量控制
1、 技术交底
做好施工中的质量、安全的技术交底，做好施工中的质量保证体系。
2、 保证措施
1）、梁底发泡由上至下，使每个排气孔内的空气排出，并有发泡材料溢出，证明内部发泡材料充盈，保证发泡材料的密实性。
2）、发泡前根据现场温度和条件，在管外做现场试验，以观察到发泡后的固体外观呈淡奶黄色、气泡细微均匀、按压后弹性恢复较好并且不软、不硬、不脆、不疏松为宜。目测合格后方可进行管内灌注。
２、发泡材料的质量检测
发泡材料成型后采用现场检测的方法，应符合标准。（见附件一：聚氨酯发泡材料检测标准）
3、SIKAFLEXR PRO2HP聚氨酯密封胶性能指标
（见附件二：SIKAFLEXR PRO2HP聚氨酯密封胶性能指标）
4、锚具外露部分防护
在养护过程中，如发现锚具有较大的损伤及锈蚀严重时，将及时通报业主及其部门负责人，制定相应的整改措施。油脂涂刷应符合以下标准：
1）、油脂融化彻底，油脂内无固体物。
2）、油脂涂刷均匀，无漏涂。
四、人员、设备、材料
（一）、人员安排
项目部人员共18名，安排如下：
1、项目经理1名：全面负责整个工程的施工质量、安全、进度。
2、项目质量、安全员1名：负责工程施工过程中的质量、安全。
3、施工班长2名：负责工程施工的具体实施。
4、施工工人12名：具体操作施工。
5、材料员1名：负责材料、设备管理。
6、后勤1名：负责后勤保障。
（二）、设备及材料
主 要 设 备 一 览 表
序号
名称
规格
数量
备注
1
挂篮

2套

2
塔内平台

2套

3
发泡器

1套
配发泡枪
4
空压机
0.9m3
1台
配长橡胶管
5
电焊机
23KW
1套

6
配电箱
30KW
3套
配500M电缆
7
其它起重设备

若干

主 要 材 料 一 览 表
序号
名称
规格
数量
备注
1
发泡材料

6.5m3

2
Sikaflex-Construction密封胶

100支

3
SIKAFLEXR PRO2HP
聚氨酯密封胶

0.02m3

4
专用防护油脂

130Kg

5
￠5橡胶条

300m

6
松锈剂及柴油

若干

(三)、准备工作
施工队伍进场后，选取适当场地搭设临时工棚，以备设置设备、材料堆放点，同时准备工程设备及备用材料，选取合适位置设置配电箱引入电源，做好各项准备工作后，进行上报监理及业主后，等待开工令后，方可进行施工。
1、 施工进度安排
本项目计划工期为30个工作日，2006年进场施工。
1） 临时设施及水电、组织材料、机械进场2天；
2） 梁上防雨罩防护3天；
3） 梁底防护15天；
4） 塔内防护10天；
2、主要设备安排
1）运输车 1辆
2）移动式挂篮 2只
3）操作平台 2台
4）发泡机 1台
5）空压机 1台
6）电焊机 1台
7）起重设备 若干
2、 主要工作量与材料清单
工作量及材料清单
部位
工作量(套)
项目名称
数量
单位
梁底防护
64
拆、装螺栓
768
只
螺栓除锈
768
只
螺栓材料(尺寸另定)
192
只
清楚锚具发泡材料、杂物及除锈
64
套
涂抹专用防护油脂
64
Kg
螺栓修复
192
只
螺栓润滑油脂涂抹
768
套
￠5橡胶条
100
m
盖板除锈及油漆
65
m2
盖板钻孔
192
只
聚氨脂发泡材料
6.5
m3
Sikaflex-Construction接缝密封胶密封
0.05
m3
塔内防护
64
拆、装螺栓
384
只
螺栓除锈
384
只
清楚锚具杂物及除锈
64
套
涂抹专用防护油脂
64
Kg
螺栓材料(尺寸另定)
128
只
螺栓修复
128
只
螺栓润滑油脂涂抹
384
套
￠5橡胶条
100
m
防护罩除锈及油漆
70
m2
Sikaflex-Construction接缝密封胶密封
0.01
m3
梁上防护
64
聚氨脂密封胶填塞
0.02
m3
不锈钢防护套
0.009
m3
Sikaflex-Construction接缝密封胶密封

五、 安全注意事项
本项目属天府立交群斜拉桥锚具防护保养工程，桥上有川流不息的各种车辆，塔高80米左右，在此次防护保养工作中，安全责任放在第一位，因我公司实施了切实可行的施工安全措施，在不影响到桥面车辆正常行驶的情况下，通过完善的管理工作，确保施工现场不发生任何伤亡事故。
1、设立质量安全员，负责安全工作，进行安全检查。定期进行安全教育,指出安全工作的重点。
2、进入工地现场应戴安全帽。
3、高空作业人员应佩带安全带，严防高空坠物。
4、设备线路清晰，电缆无破损，配有漏电开关。
5、施工人员不得乱窜道路隔离栏，不得擅自设置障碍物。
6、加热油脂时注意保护，谨防烫伤。
7、作好施工现场和材料设备仓库的防火工作。

上海浦江缆索工程有限公司
2005年9月10日

附表一：
聚氨酯发泡材料检测方法与标准

检测方法
标准
外观
目测
表皮为淡黄色，目测无焦化，无流淌，无裂缝，无杂色。
实物
目测
触摸检测
小样应细泡紧密、结构紧凑，内部颜色为乳黄色。手揿后能基本复原，无脆化粘连现象，无酥松现象。
渗水
取小样浸没在有色水中十分钟。
剖视无渗透表面现象。
隔热
取小样（厚度≤15mm），贴在盛有60°C以上热水的容器外侧。
小样另一面无明显温升感觉。

附表二：
SIKAFLEXR PRO2HP聚氨酯密封胶性能指标
(摘自产品性能介绍)
序号
试验项目
单位
要求
1
硬度（邵氏D）

20-26
2
抗拉强度
N/mm2
≥7
3
断裂伸长率
%
≥800
4
断裂时张力
N/mm2
≥1.5
5
恢复力
%
≥80
6
比重
Kg/l
1.2-1.3
