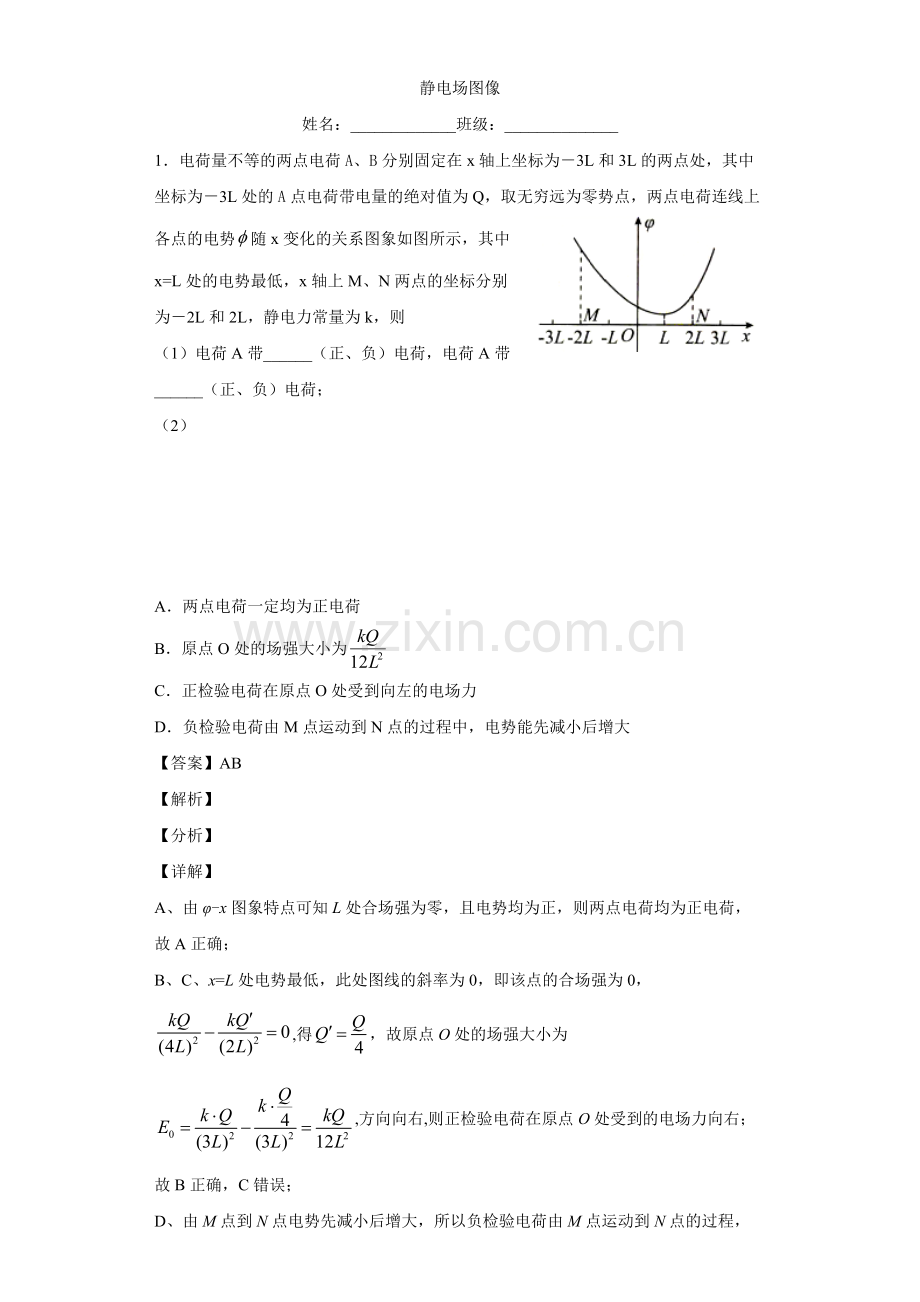

电势、电势能图像（改编）.docx

静电场图像
姓名：_____________班级：______________
1．电荷量不等的两点电荷A、B分别固定在x轴上坐标为－3L和3L的两点处，其中坐标为－3L处的A点电荷带电量的绝对值为Q，取无穷远为零势点，两点电荷连线上各点的电势随x变化的关系图象如图所示，其中x=L处的电势最低，x轴上M、N两点的坐标分别为－2L和2L，静电力常量为k，则
（1）电荷A带______（正、负）电荷，电荷A带______（正、负）电荷；
（2）

A．两点电荷一定均为正电荷
B．原点O处的场强大小为
C．正检验电荷在原点O处受到向左的电场力
D．负检验电荷由M点运动到N点的过程中，电势能先减小后增大
【答案】AB
【解析】
【分析】
【详解】
A、由φ-x图象特点可知L处合场强为零，且电势均为正，则两点电荷均为正电荷，故A正确；
B、C、x=L处电势最低，此处图线的斜率为0，即该点的合场强为0，,得，故原点O处的场强大小为,方向向右,则正检验电荷在原点O处受到的电场力向右；故B正确，C错误；
D、由M点到N点电势先减小后增大，所以负检验电荷由M点运动到N点的过程，电势能先增大后减小；故D错误.
故选AB.
2．在坐标原点和x轴上A点分别固定着两个点电荷Q1、Q2。其静电场在x轴上的电势的分布如图所示，已知Ox2>x2A， 则下列说法正确的是（　　）

A．Q1为正电荷，Q2为负电荷，且
B．x2处的电场强度为0
C．将一带正电的试探电荷从x1处由静止释放，运动到x2处速度为v，则这段时间内电荷运动的平均速度大于
D．将一带负电的试探电荷从x1处移动到x3处，电势能先增大后减小
【答案】AC
【解析】
【分析】
【详解】
A．由电势分布图可知， Q1为正电荷，Q2为负电荷，因电势为零的点距离Q1较远，可知，选项A正确；
B．因为φ-x图像的斜率等于场强，可知x2处的电场强度不为0，故B错误；
C．将一带正电的试探电荷从x1处由静止释放，则正电荷做加速度减小的变加速运动，因正电荷若做匀加速运动时这段时间的平均速度等于，而正电荷做加速度减小的加速运动时，运动时间小于匀加速运动的时间，则这段时间内电荷运动的平均速度大于，故C正确；
D．从x1处到x3处电势一直降低，则将一带负电的试探电荷从x1处移动到x3处，电势能一直变大，故D错误。
故选AC。

二、单选题
3．两电荷量分别为q1和q2的点电荷固定在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图所示，其中C为ND段电势最低的点，则下列说法正确的是(　　)

A．q1、q2为等量异种电荷
B．N、C两点间场强方向沿x轴负方向
C．N、D两点间的电场强度大小沿x轴正方向先减小后增大
D．将一正点电荷从N点移到D点，电势能先增大后减小
【答案】C
【解析】
【分析】
【详解】
A．若是异种电荷，电势应该逐渐减小或逐渐增大，由图象可以看出，应该是等量的同种正电荷，故A错误；
B．沿x正方向从N到C的过程，电势降低，N、C两点间场强方向沿x轴正方向．故B正确；
C．φ−x图线的斜率表示电场强度，由图可得N、D两点间的电场强度大小沿x轴正方向先减小后增大，故C正确；
D．NC电场线向右，CD电场线向左，将一正点电荷从N点移到D点，电场力先做正功后做负功，电势能先减小后增大．故D错误；
【点睛】
由图象中电势的特点可以判断是同种等量正电荷．由电势图线的斜率可以判断电场强度的大小．沿电场线电势降低，可以判断电场强度的方向，可知电场力做功的正负，从而判断电势能的变化．
4．如图所示为某一电场中场强E-x图像，沿x轴正方向，电场强度为正，则正点电荷从x1运动到x2，其电势能的变化是

A．一直增大
B．先增大再减小
C．先减小再增大
D．先减小再增大再减小
【答案】C
【解析】
【详解】
沿x轴正方向，电场强度为正，由图可得，从x1到x2电场强度先沿x轴正方向再沿x轴负方向；顺着电场线方向电势降低，则从x1到x2电势先降低后升高，所以正点电荷从x1运动到x2，电势能是先减小再增大；故C项正确，ABD三项错误。
