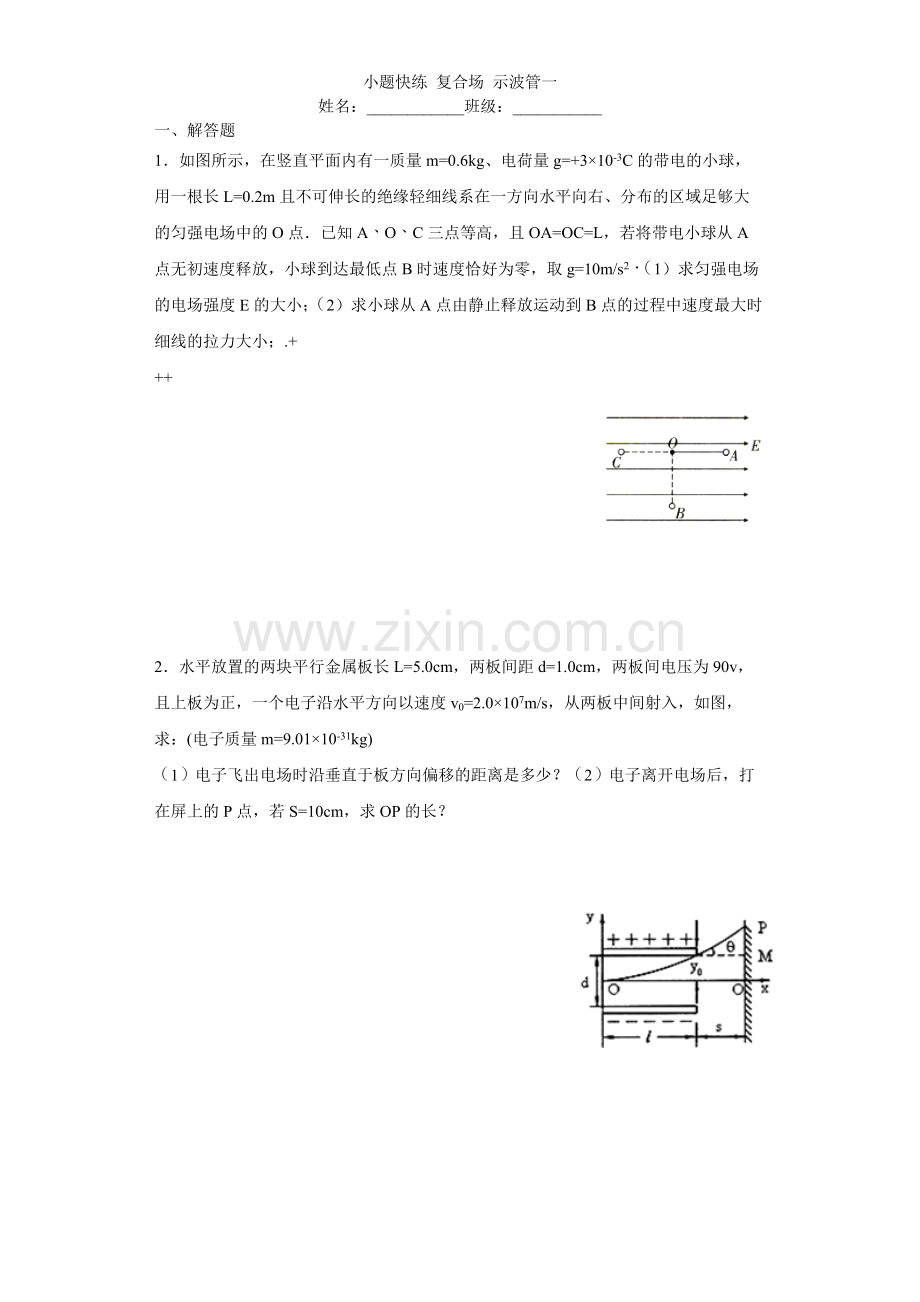

小题快练 复合场 示波管一
姓名：____________班级：___________
一、解答题
1．如图所示，在竖直平面内有一质量m=0.6kg、电荷量g=+3×10-3C的带电的小球，用一根长L=0.2m且不可伸长的绝缘轻细线系在一方向水平向右、分布的区域足够大的匀强电场中的O点．已知A、O、C三点等高，且OA=OC=L，若将带电小球从A点无初速度释放，小球到达最低点B时速度恰好为零，取g=10m/s2．（1）求匀强电场的电场强度E的大小；（2）求小球从A点由静止释放运动到B点的过程中速度最大时细线的拉力大小；.+
++

2．水平放置的两块平行金属板长L=5.0cm，两板间距d=1.0cm，两板间电压为90v，且上板为正，一个电子沿水平方向以速度v0=2.0×107m/s，从两板中间射入，如图，求：(电子质量m=9.01×10-31kg)
（1）电子飞出电场时沿垂直于板方向偏移的距离是多少？（2）电子离开电场后，打在屏上的P点，若S=10cm，求OP的长？

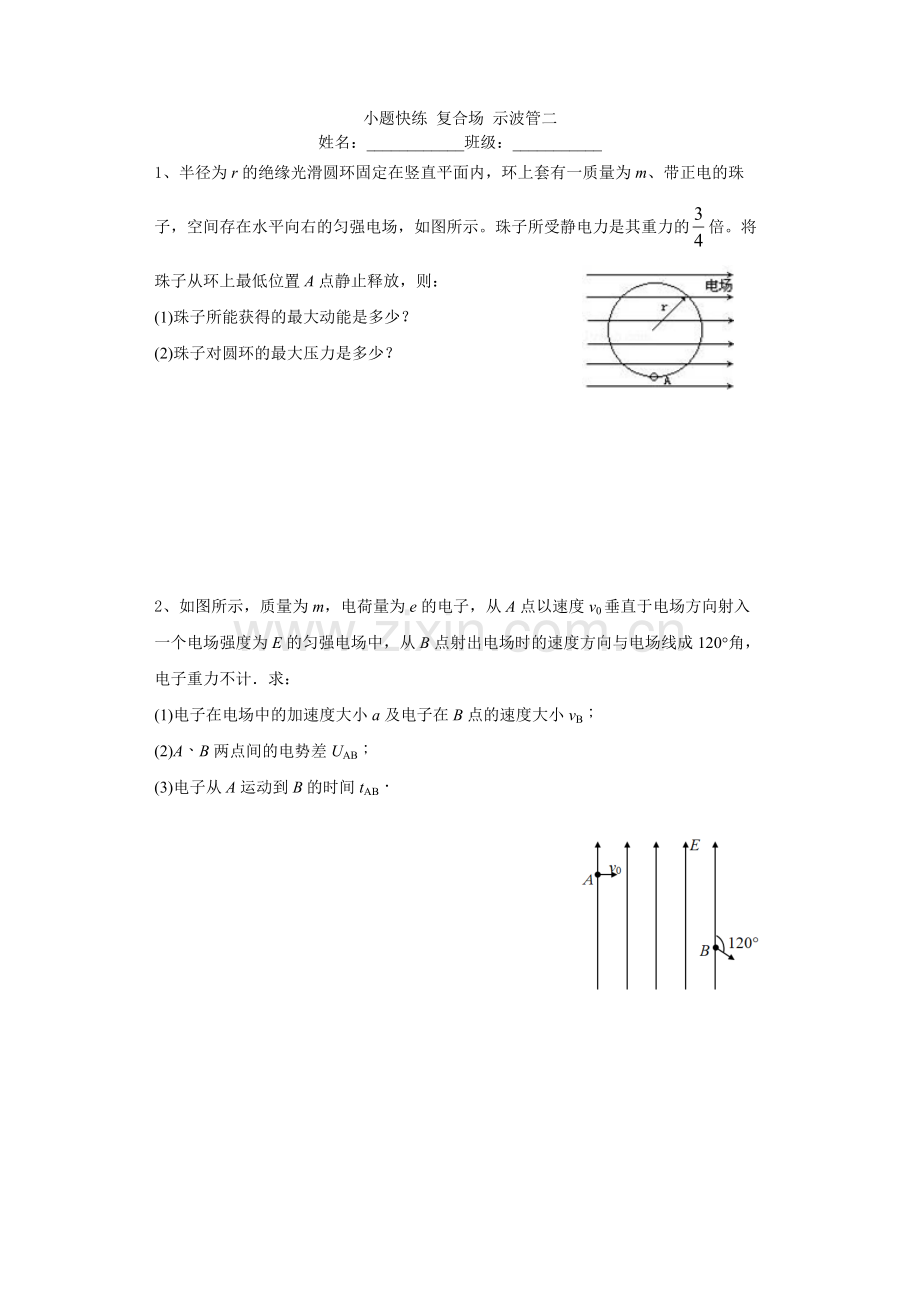

小题快练 复合场 示波管二
姓名：____________班级：___________
1、半径为r的绝缘光滑圆环固定在竖直平面内，环上套有一质量为m、带正电的珠子，空间存在水平向右的匀强电场，如图所示。珠子所受静电力是其重力的倍。将珠子从环上最低位置A点静止释放，则：
(1)珠子所能获得的最大动能是多少？
(2)珠子对圆环的最大压力是多少？

2、如图所示，质量为m，电荷量为e的电子，从A点以速度v0垂直于电场方向射入一个电场强度为E的匀强电场中，从B点射出电场时的速度方向与电场线成120°角，电子重力不计．求：
(1)电子在电场中的加速度大小a及电子在B点的速度大小vB；
(2)A、B两点间的电势差UAB；
(3)电子从A运动到B的时间tAB．
