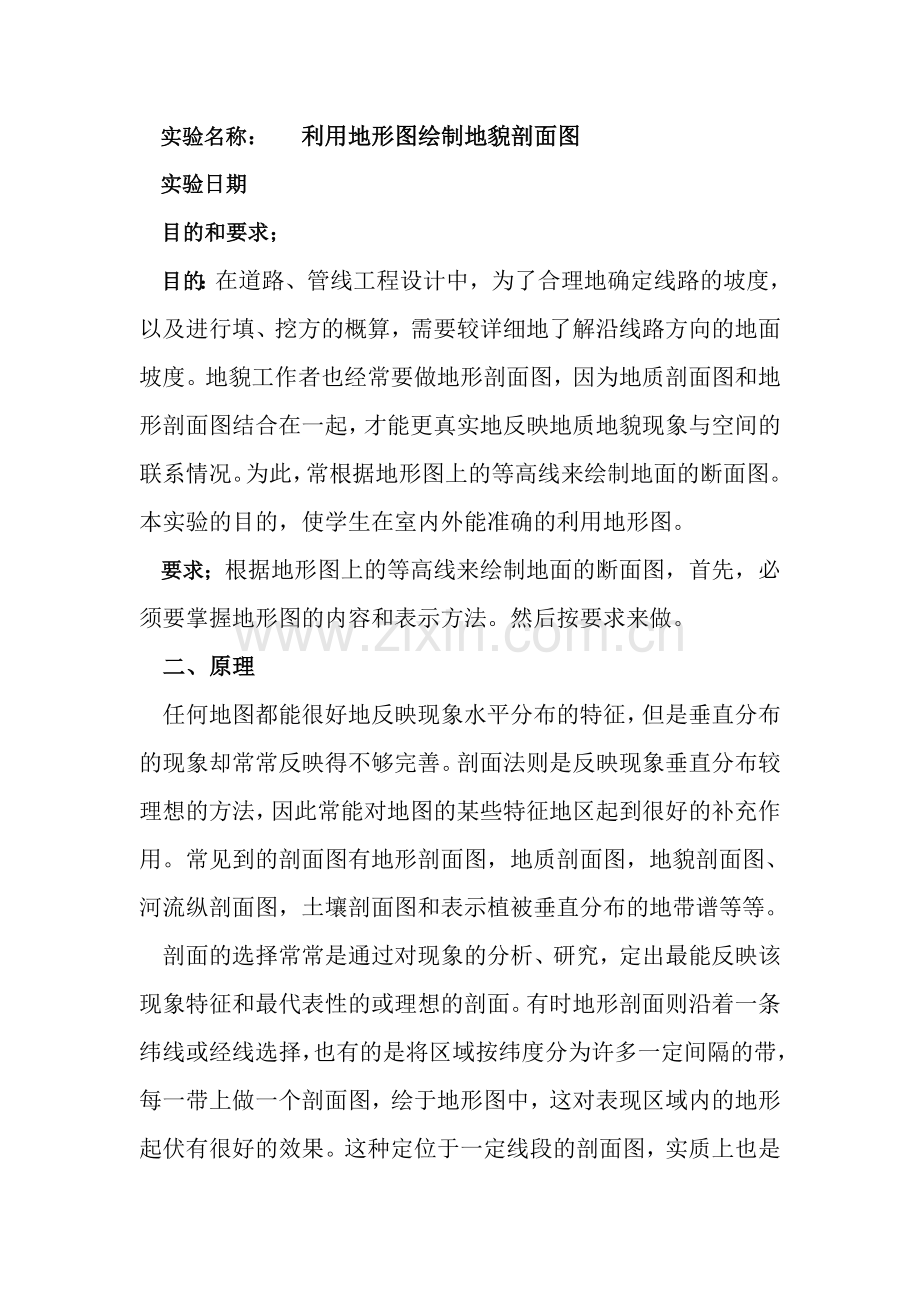

实验名称： 利用地形图绘制地貌剖面图
实验日期
目的和要求；
目的：在道路、管线工程设计中，为了合理地确定线路的坡度，以及进行填、挖方的概算，需要较详细地了解沿线路方向的地面坡度。地貌工作者也经常要做地形剖面图，因为地质剖面图和地形剖面图结合在一起，才能更真实地反映地质地貌现象与空间的联系情况。为此，常根据地形图上的等高线来绘制地面的断面图。本实验的目的，使学生在室内外能准确的利用地形图。
要求；根据地形图上的等高线来绘制地面的断面图，首先，必须要掌握地形图的内容和表示方法。然后按要求来做。
二、原理
任何地图都能很好地反映现象水平分布的特征，但是垂直分布的现象却常常反映得不够完善。剖面法则是反映现象垂直分布较理想的方法，因此常能对地图的某些特征地区起到很好的补充作用。常见到的剖面图有地形剖面图，地质剖面图，地貌剖面图、河流纵剖面图，土壤剖面图和表示植被垂直分布的地带谱等等。
剖面的选择常常是通过对现象的分析、研究，定出最能反映该现象特征和最代表性的或理想的剖面。有时地形剖面则沿着一条纬线或经线选择，也有的是将区域按纬度分为许多一定间隔的带，每一带上做一个剖面图，绘于地形图中，这对表现区域内的地形起伏有很好的效果。这种定位于一定线段的剖面图，实质上也是一种线状的定位图表法 。
三、实验步骤和现象
欲画出AB方向的剖面图，方法如下：
1. 在图纸上绘制直角坐标体系。
以横轴AB表示水平距离。水平距离比例尺一般与地形图比例尺相同。一纵轴AH表示高程。为了更明显地反映出地面的起伏情况，一般高程比例尺比水平距离比例尺大10-20倍。然后，在纵轴上注明高程，并按等高距作与横轴平行的高程线。高程起始值要选择恰当，使绘出的剖面图位置适当。
2. 设AB直线与地形图上个等高线的交点分别是1、2、3。。。。。。将各交点至A的距离截取到横轴上，定出各点在横轴上的位置。
3. 自横轴上的1，2，3。。。。。。，B各点作垂直线，与各点在地形图上的高程值相对应的高程线相交，其交点就是断面（剖面）上的点。
4. 把相邻点用光滑曲线连接起来，即为AB方向的剖面图。

剖面图的名称；迪那河流域地形剖面图
