方案、初步设计、施工图负荷计算.doc

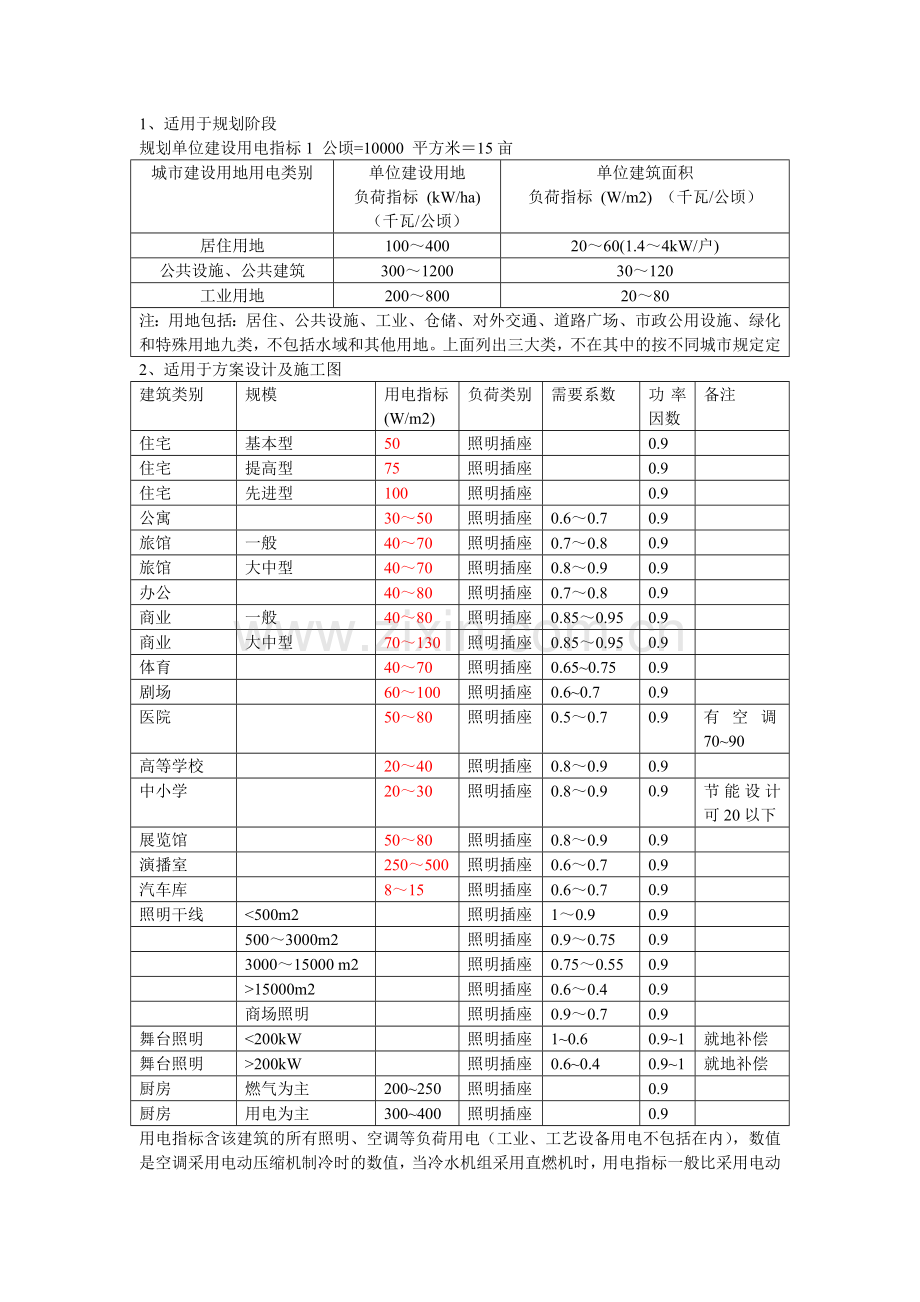

1、适用于规划阶段
规划单位建设用电指标1 公顷=10000 平方米＝15亩
城市建设用地用电类别
单位建设用地
负荷指标 (kW/ha) （千瓦/公顷）
单位建筑面积
负荷指标 (W/m2) （千瓦/公顷）
居住用地
100～400
20～60(1.4～4kW/户)
公共设施、公共建筑
300～1200
30～120
工业用地
200～800
20～80
注：用地包括：居住、公共设施、工业、仓储、对外交通、道路广场、市政公用设施、绿化和特殊用地九类，不包括水域和其他用地。上面列出三大类，不在其中的按不同城市规定定
2、适用于方案设计及施工图
建筑类别
规模
用电指标
(W/m2)
负荷类别
需要系数
功率因数
备注
住宅
基本型
50
照明插座

0.9

住宅
提高型
75
照明插座

0.9

住宅
先进型
100
照明插座

0.9

公寓

30～50
照明插座
0.6～0.7
0.9

旅馆
一般
40～70
照明插座
0.7～0.8
0.9

旅馆
大中型
40～70
照明插座
0.8～0.9
0.9

办公

40～80
照明插座
0.7～0.8
0.9

商业
一般
40～80
照明插座
0.85～0.95
0.9

商业
大中型
70～130
照明插座
0.85～0.95
0.9

体育

40～70
照明插座
0.65~0.75
0.9

剧场

60～100
照明插座
0.6~0.7
0.9

医院

50～80
照明插座
0.5～0.7
0.9
有空调70~90
高等学校

20～40
照明插座
0.8～0.9
0.9

中小学

20～30
照明插座
0.8～0.9
0.9
节能设计可20以下
展览馆

50～80
照明插座
0.8～0.9
0.9

演播室

250～500
照明插座
0.6～0.7
0.9

汽车库

8～15
照明插座
0.6～0.7
0.9

照明干线
<500m2

照明插座
1～0.9
0.9

500～3000m2

照明插座
0.9～0.75
0.9

3000～15000 m2

照明插座
0.75～0.55
0.9

>15000m2

照明插座
0.6～0.4
0.9

商场照明

照明插座
0.9～0.7
0.9

舞台照明
<200kW

照明插座
1~0.6
0.9~1
就地补偿
舞台照明
>200kW

照明插座
0.6~0.4
0.9~1
就地补偿
厨房
燃气为主
200~250
照明插座

0.9

厨房
用电为主
300~400
照明插座

0.9

用电指标含该建筑的所有照明、空调等负荷用电（工业、工艺设备用电不包括在内），数值是空调采用电动压缩机制冷时的数值，当冷水机组采用直燃机时，用电指标一般比采用电动制冷时的指标降低25～35VA/m2。使用单位面积功率密度计算是不打系数的。

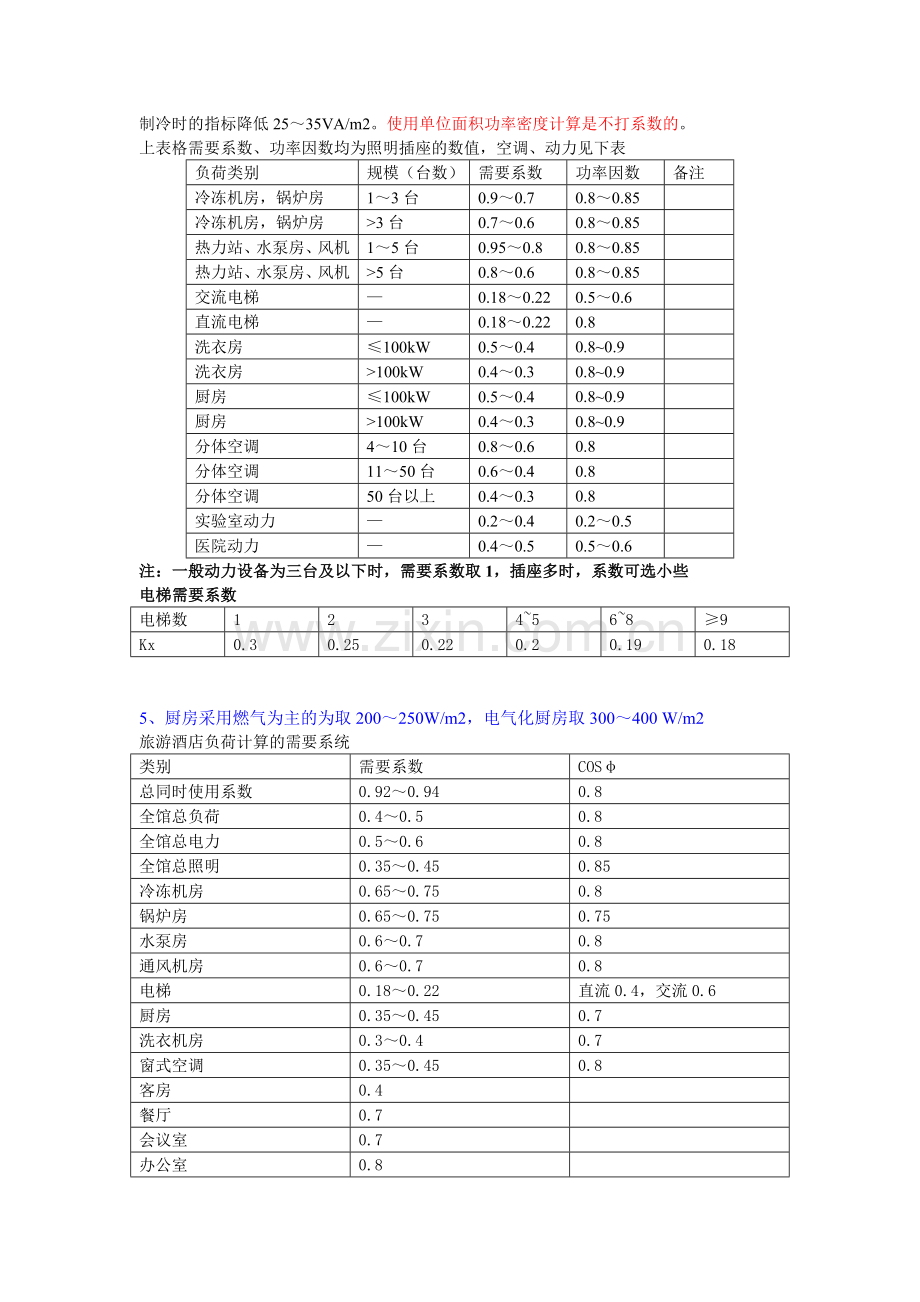

上表格需要系数、功率因数均为照明插座的数值，空调、动力见下表
负荷类别
规模（台数）
需要系数
功率因数
备注
冷冻机房，锅炉房
1～3台
0.9～0.7
0.8～0.85

冷冻机房，锅炉房
>3台
0.7～0.6
0.8～0.85

热力站、水泵房、风机
1～5台
0.95～0.8
0.8～0.85

热力站、水泵房、风机
>5台
0.8～0.6
0.8～0.85

交流电梯
—
0.18～0.22
0.5～0.6

直流电梯
—
0.18～0.22
0.8

洗衣房
≤100kW
0.5～0.4
0.8~0.9

洗衣房
>100kW
0.4～0.3
0.8~0.9

厨房
≤100kW
0.5～0.4
0.8~0.9

厨房
>100kW
0.4～0.3
0.8~0.9

分体空调
4～10台
0.8～0.6
0.8

分体空调
11～50台
0.6～0.4
0.8

分体空调
50台以上
0.4～0.3
0.8

实验室动力
—
0.2～0.4
0.2～0.5

医院动力
—
0.4～0.5
0.5～0.6

注：一般动力设备为三台及以下时，需要系数取1，插座多时，系数可选小些
电梯需要系数
电梯数
1
2
3
4~5
6~8
≥9
Kx
0.3
0.25
0.22
0.2
0.19
0.18

5、厨房采用燃气为主的为取200～250W/m2，电气化厨房取300～400 W/m2
旅游酒店负荷计算的需要系统
类别
需要系数
COSφ
总同时使用系数
0.92～0.94
0.8
全馆总负荷
0.4～0.5
0.8
全馆总电力
0.5～0.6
0.8
全馆总照明
0.35～0.45
0.85
冷冻机房
0.65～0.75
0.8
锅炉房
0.65～0.75
0.75
水泵房
0.6～0.7
0.8
通风机房
0.6～0.7
0.8
电梯
0.18～0.22
直流0.4，交流0.6
厨房
0.35～0.45
0.7
洗衣机房
0.3～0.4
0.7
窗式空调
0.35～0.45
0.8
客房
0.4

餐厅
0.7

会议室
0.7

办公室
0.8

车库
1

生活水泵，污水泵
0.5

按80～100VA/m2取变压器

以下数据摘自——民用建筑电气设计手册(2007第二版)

以下数据摘自——国家标准图集
