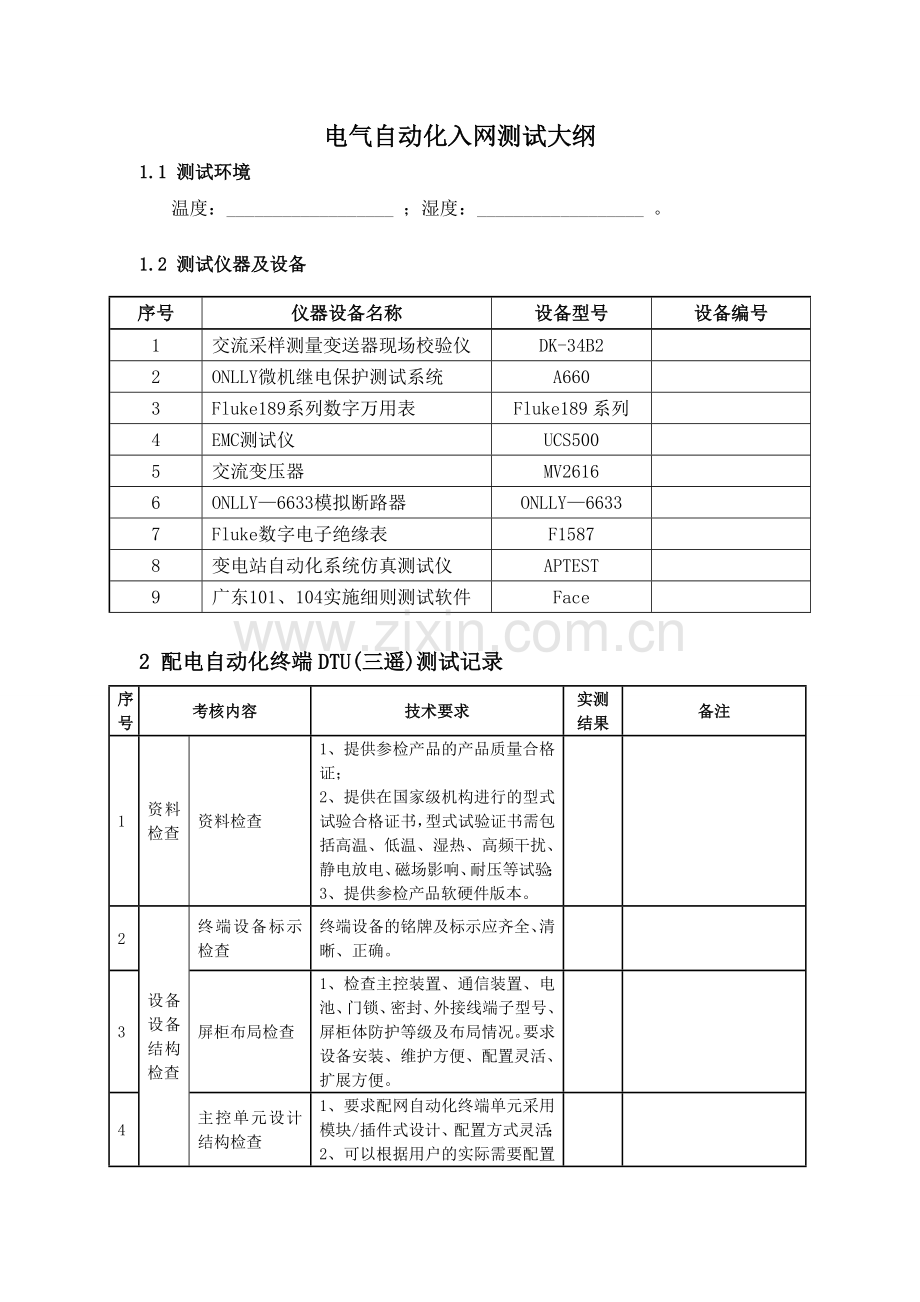

电气自动化入网测试大纲
1.1 测试环境
温度：__________________ ；湿度：__________________ 。
1.2 测试仪器及设备
序号
仪器设备名称
设备型号
设备编号
1
交流采样测量变送器现场校验仪
DK-34B2

2
ONLLY微机继电保护测试系统
A660

3
Fluke189系列数字万用表
Fluke189系列

4
EMC测试仪
UCS500

5
交流变压器
MV2616

6
ONLLY—6633模拟断路器
ONLLY—6633

7
Fluke数字电子绝缘表
F1587

8
变电站自动化系统仿真测试仪
APTEST

9
广东101、104实施细则测试软件
Face

2 配电自动化终端DTU(三遥)测试记录
序号
考核内容
技术要求
实测结果
备注
1
资料检查
资料检查
1、提供参检产品的产品质量合格证；
2、提供在国家级机构进行的型式试验合格证书，型式试验证书需包括高温、低温、湿热、高频干扰、静电放电、磁场影响、耐压等试验；
3、提供参检产品软硬件版本。

2
设备设备结构检查
终端设备标示检查
终端设备的铭牌及标示应齐全、清晰、正确。

3
屏柜布局检查
1、检查主控装置、通信装置、电池、门锁、密封、外接线端子型号、屏柜体防护等级及布局情况。要求设备安装、维护方便、配置灵活、扩展方便。

4
主控单元设计结构检查
1、要求配网自动化终端单元采用模块/插件式设计、配置方式灵活；
2、可以根据用户的实际需要配置各种通信设备；

5

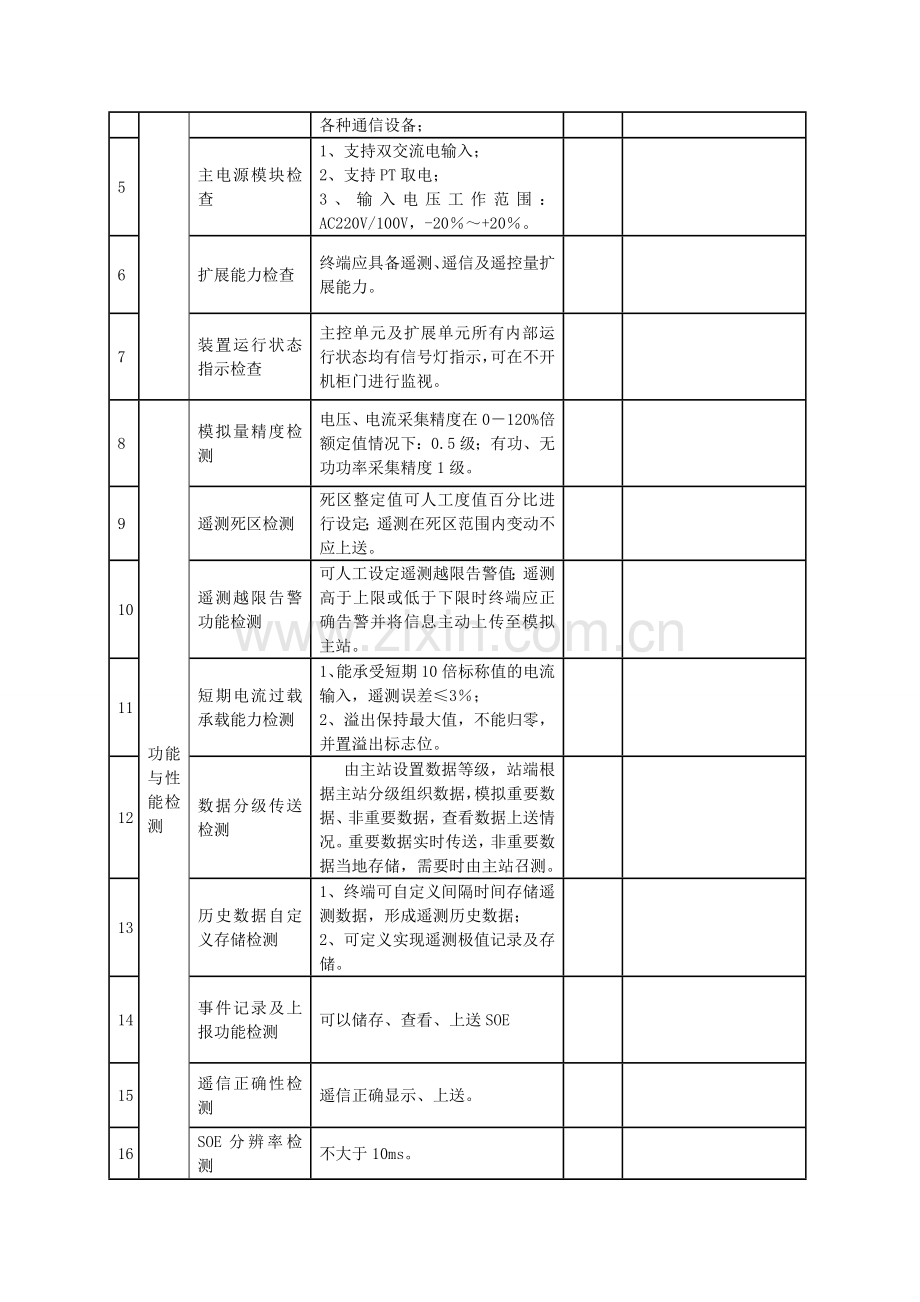

主电源模块检查
1、支持双交流电输入；
2、支持PT取电；
3、输入电压工作范围：AC220V/100V，-20％～+20％。

6
扩展能力检查
终端应具备遥测、遥信及遥控量扩展能力。

7
装置运行状态指示检查
主控单元及扩展单元所有内部运行状态均有信号灯指示，可在不开机柜门进行监视。

8
功能与性能检测
模拟量精度检测
电压、电流采集精度在0－120%倍额定值情况下：0.5级；有功、无功功率采集精度1级。

9
遥测死区检测
死区整定值可人工度值百分比进行设定；遥测在死区范围内变动不应上送。

10
遥测越限告警功能检测
可人工设定遥测越限告警值；遥测高于上限或低于下限时终端应正确告警并将信息主动上传至模拟主站。

11
短期电流过载承载能力检测
1、能承受短期10倍标称值的电流输入，遥测误差≤3％；
2、溢出保持最大值，不能归零，并置溢出标志位。

12
数据分级传送检测
由主站设置数据等级，站端根据主站分级组织数据，模拟重要数据、非重要数据，查看数据上送情况。重要数据实时传送，非重要数据当地存储，需要时由主站召测。

13
历史数据自定义存储检测
1、终端可自定义间隔时间存储遥测数据，形成遥测历史数据；
2、可定义实现遥测极值记录及存储。

14
事件记录及上报功能检测
可以储存、查看、上送SOE

15
遥信正确性检测
遥信正确显示、上送。

16
SOE分辨率检测
不大于10ms。

17
开入量防抖动功能检测
开入脉冲输入时间小于终端开入量消抖时间定值时终端不应产生该开入的变位及SOE信号。

18
遥控功能检测
具备遥控功能，遥控正确率100%

19
遥控保持时间设置功能检测
遥控的动作保持时间可以人工设置；遥控时分∕合闸继电器闭合的保持时间应与设置的时间一致。

20
遥控异常自诊断功能检测
(1)同一时刻不允许两个主站对同一个遥控点进行遥控；
(2) 遥控过程通讯中断，遥控应自动取消。

21
远方和本地闭锁
支持开关的就地操作和遥控操作，并能在闭锁条件发生时自动闭锁遥控操作。

22
自诊断自恢复功能检测
1、 各模块的自检、互检及自恢复功能；
2、 通信中断或掉电重启应能自动恢复正常运行；

23
失电数据保护功能检测
失电或通信中断后数据可长期保存，历史数据补充上传

24
故障指示检查
线路故障时应有故障信号灯指示。

25
馈线停电自动识别功能检测
终端应能记录并上传馈线停电时刻馈线负荷数据。

26
通信规约检测
通信端口可配置，支持广东电网DL/T634.5101-2002 DL/T634.5104-2002实施细则、DNP3.0等多种通信协议，具备与主站对时功能。

27
通信可靠性测试
设备的电源进行切换，设备在电源切换时通信应不掉线，信号不误发、不多发、不漏发

28
无线通信模块检测
通信模块采用业界主流厂商工业级的无线通信芯片，具备自诊断、自恢复功能，终端掉电重启能自动重连，无线信号中断后应能在15分钟内自动重连，恢复通信；可通过无线模块进行终端程序远程升级。

29
维护软件检查
1）当地、远方维护，包括参数设定、工况显示、系统诊断，
2）可查看实时数据，可查询、导出历史数据，
3）具有遥控、人工置数、通信报文监视功能。

30
回路安全防护检查
电压回路具有熔丝或快速空开保护措施；输入回路采用光电隔离,并具有软、硬件滤波措施。

31
电源的监视功能检测
当发生输入电源切换、电池模式或双电源模式时应向主站发送报警信号。

32
低电压保护检测
蓄电池处于欠压状态时应有电池欠压告警信号，继续降低电池电压，关闭蓄电池输出自动切除电源，即时上报电源故障情况。

33
电池活化功能检查
铅酸电池可就地和遥控实现电池活化维护功能。

34
备用电源容量检查
蓄电池容量：支持装置正常工作时间≥8小时；支持开关动作次数≥3次。

35
整机功耗检测
整机（含通信模块）功耗不大于40W。

36
绝缘电阻检测
在配电自动化终端的输入、输出回路对地和各回路之间用相应的兆欧表测量绝缘电阻，测量时间不小于5s。其测量结果应满足≥10MΩ。

37
影响量检测
工作电源波动影响量测试
满足DL/T721-2000《配电网自动化远方终端》5.4.8.8的要求。

38
电压跌落及短时中断检测
满足GB/T15153.1-1998中2级的要求

39
电快速瞬变脉冲群检测
满足GB/T15153.1-1998中4级的要求

40
浪涌检测
满足GB/T15153.1-1998中4级的要求

41
静电放电抗扰度检测
满足GB/T15153.1-1998中4级的要求

42
高频干扰检测
满足DL/T721-2000《配电网自动化远方终端》规定中的4级的要求

43
工频磁场干扰检测
满足GB/T15153.1-1998中4级的要求

44
脉冲磁场干扰检测
满足GB/T15153.1-1998中4级的要求

45
恒温湿热检测
满足GB/T13729-2002《远动终端设备》4.5的要求

46
低温检测
按满足GB/T13729-2002《远动终端设备》4.3规定中规定的方法测试，环境满足C3级别的要求。

47
高温测试
按满足GB/T13729-2002《远动终端设备》4.3规定中规定的方法测试，环境满足C3级别的要求。

2.1遥测采集精度测试记录
测量项目包括：电压、电流、有功、无功、功率因数、频率。
误差要求： 电压、电流≤0.5%，有功、无功、功率因数≤1%，频率≤0.01Hz。
误差计算公式：装置误差=（标准源值-装置显示值）*100/标准源值
输入类别
cosф
标准源值
装置显示值
监控显示值
装置误差%
后台误差%
电压 50% 量程实测值
Ua

Ub

Uc

电压 100% 量程实测值
Ua

Ub

Uc

电压 120% 量程实测值
Ua

Ub

Uc

电流 50% 量程实测值
Ia

Ib

Ic

电流 100% 量程实测值
Ia

Ib

Ic

电流 120% 量程实测值
Ia

Ib

Ic

电流50% 量程 线电压100V、 频率50Hz
P
1

Q

电流100% 量程 线电压100V、 频率50Hz
P
0.866L

Q

电流120% 量程 线电压100V、 频率50Hz
P
0.866C

Q

电流120% 量程 线电压100V、 频率50Hz
P
0.866L

Q

电流100% 量程、 线电压100V、 频率50Hz
Cosф
0

0.5L

0.866L

1

0.866C

0.5C

电流100% 量程、 线电压100V
F
