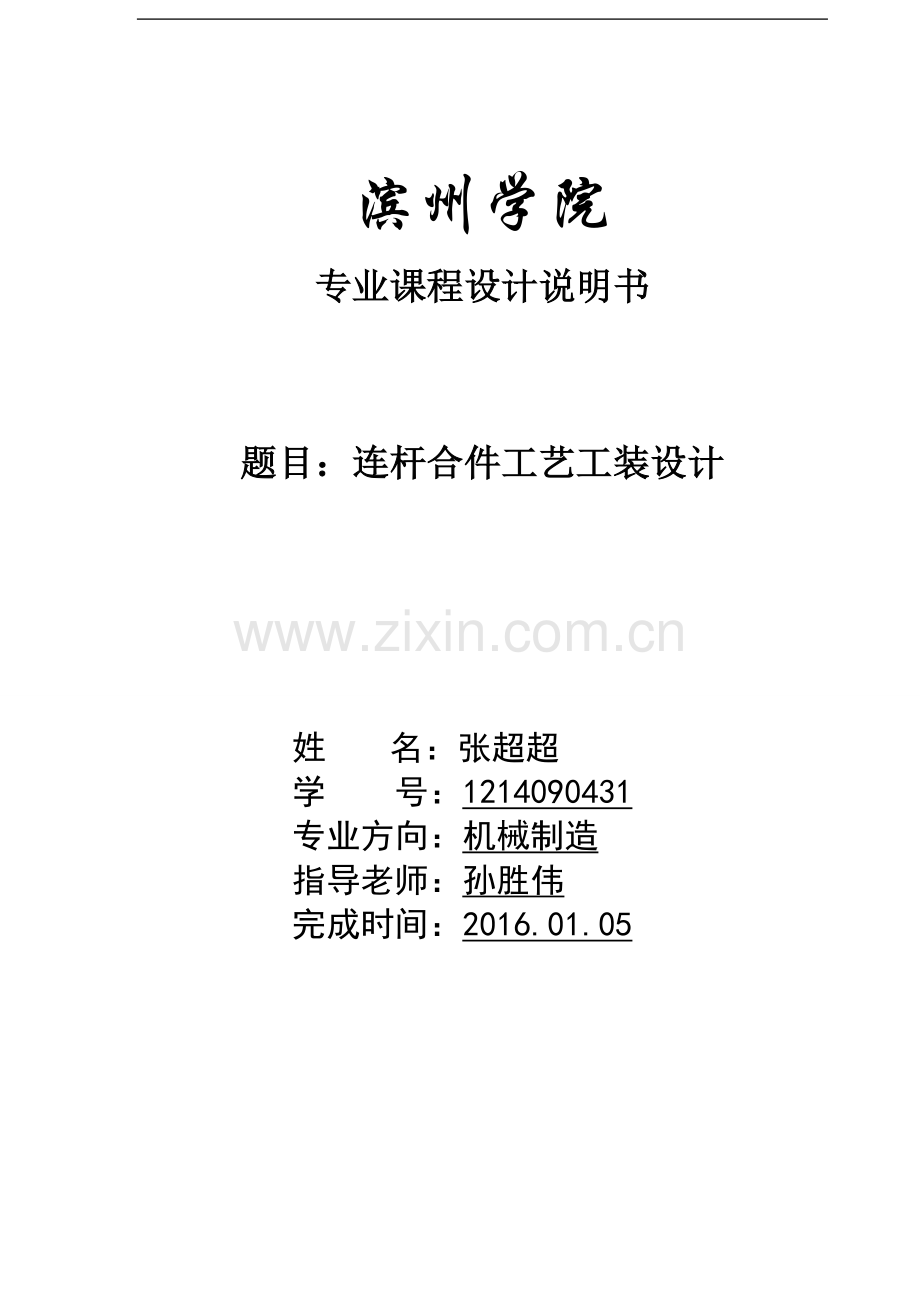

连杆合件工艺工装设计说明书.doc_第1页
第1页 / 共26页
连杆合件工艺工装设计说明书.doc_第2页
第2页 / 共26页


点击查看更多>>
资源描述
滨州学院 专业课程设计说明书 题目:连杆合件工艺工装设计 姓 名:张超超 学 号:1214090431 专业方向:机械制造 指导老师:孙胜伟 完成时间:2016.01.05 1 绪论 1.1 课程设计的目的 连杆合件是企业产品的关键零件之一,要求生产量比较大。为了保证产品质量, 提高加工效率,需要对其加工工艺进行优化设计,并在关键工序使用组合机床或专用 机床进行加工。本课题以此为背景,要求学生根据企业生产需要和连杆合件零件的 加工要求,首先完成零件的加工工艺规程设计,在此基础之上,选择其关键工序之一 进行专用夹具和加工用组合机床设计,并完成必要的设计计算。 1.2 课程设计要求 设计要求学生在对连杆合件的加工要求、零件的结构工艺性进行认真分析的基 础上,首先对零件的加工工艺规程做出优化设计,并对其关键工序之一进行加工用组合机床设计。具体任务及要求如下: (1)调查研究、查阅文献资料; (2)连杆合件加工要求、零件的结构工艺性分析; (3)连杆合件加工工艺规程设计; (4)连杆合件关键工序的组合机床设计; (5)必要的设计计算与分析; (6)文档整理、撰写毕业设计说明书及使用说明书。 设计技术要求包括: (1)生产纲领:40000 件/年; (2)夹具采用专用夹具; (3)组合机床采用液压驱动滑台; (4)每次加工一个零件。 1.3 解决方案和技术路线 本设计是连杆合件加工工艺及关键工序工装设计,并在此基础上选择关键工序之 一加工用组合机床设计,因此需要研究和解决以下几个问题: (1)连杆合件加工工艺工装设计; (2)关键工序之一的加工用组合机床设计。 进行连杆合件加工工艺及关键工序工装设计时,应首先熟悉连杆合件的零件图, 依据“先加工基准面,后加工其他表面”、“先加工平面,后加工孔”、“先加工主要平 面,后加工次要平面”、“先安排粗加工,后精加工” [1],再结合工件的实际情况来 安排工艺路线。工艺装备包含:刀具、量具、夹具、辅具。工艺装备的选用及设计得 依据工序及工件的实际情况。 进行关键工序之一的加工用组合机床设计时,应首先了解机床的构成,依据机床 设计的原则,工件、夹具的具体情况,本工序的加工要求,查阅相关资料来设计机床, 并完成三图一卡的制作。 2 工艺设计 2.1 主要技术依据 2.1.1 生产纲领,生产类型 生产纲领为 40000 件/年,属大批量生产 。 大批量生产的工艺特征: (1)零件的互换性:具有广泛的互换性,少数装配精度较高处,采用分组装配 法和调整法; (2)毛坯的制造方法和加工余:广泛采用金属模机器造型,模锻或其他商效方 法。毛坯精度高,加工余量小; (3)机床设备及其布置形式:广泛采用专用机床及自动机床,按流水线排列设 备; (4)工艺装备:广泛采用专用夹具,专用组合机床,专用刀具,专用量具或自 动检验装置,靠调整法达到精度要求; (5)对工人的技术要求:对调整工的技术水平要求高,对操作工的技术水平要 求较低; (6)工艺文件:有工艺过程卡或工序卡,关键工序要调整卡和检验卡; (7)成本:较低; (8)生产率:高; (9)工人劳动条件:较好。 2.1.2 连杆的功用及主要结构参数 连杆是汽车发动机的主要传动件之一。连杆的功用是将活塞承受的力传给曲轴, 从而使得活塞的往复运动转变为曲轴的旋转运动。它受到很大的燃气燃烧爆发力和惯 性力的作用,因此必须具有足够的强度和刚度 。 连杆主要参数如表 如表。 表 主要参数表 项目 技术要求 材料 QT450-10 连杆小头孔尺寸 F 20 0+ 0.023 mm 连杆大头孔尺寸 F 101+0.021 mm 0 厚度 43 -- 0.0.3620 mm 连杆 大小头孔中心距 85 0+ 0.1 mm 连杆体螺纹 2-M12-6H 连杆体 94 0- 0.023 mm 两止口宽度 连杆盖螺栓孔 F12mm 连杆盖 94 0+0.035 mm 两止口宽度 2.1.3 毛坯的选择及制备 (1)根据零件用途确定毛坯类型; (2)根据批量确定毛坯制造方法; (3)根据手册确定表面加工余量及余量公差。 根据技术要求,零件材料为 QT450—10,即球墨铸铁,主要特性 较普通铸铁韧性和抗拉强度大大提高,又具有铸铁的流动性好,收缩性好。用途不仅能代替铸钢,甚至能代 替锻钢做成曲轴,齿轮等重 要零件.抗蚀性能也优于普 通铸钢,做阀门、减压阀 根据毛坯的材料,生产类型,生产纲领及零件的复杂程度,连杆毛坯采用金属型 铸造成型。 零件并不复杂,因此毛坯可以与零件的形状尽量接近,而且采用连杆体连杆盖整 体铸造,之后经加工分离再分别加工。连杆盖、连杆体上的螺栓螺纹孔可不铸造出来 而直接加工。大头孔直(根据《机械加工工艺手册》 (第 2 版) 第一卷 表 3.2—23) 连杆端面加工总余量:(1.5+1)× 2 = 5;连杆毛坯厚度:48mm。 (根据《机械加工工艺手册》 (第 2 版) 第二卷) 连杆长度:155mm;连杆大头孔圆形部分:Φ70.6mm。 2.2 工艺分析 工艺分析的目的:一是审查零件的结构形状及尺寸精度、相互位置精度、表面粗 糙度、材料及热处理等的技术要求是否合理,是否便于加工和装配;二是通过工艺分 析,对零件的工艺要求有进一步的了解,以便制订出合理的工艺规程[7] 。 (1)零件材料:QT450—10。球墨铸铁切削性能较差,宜采用高速钢(较低切削 参数下)、硬质合金钢刀具(较高切削参数下)以降低成本。刀具几何参数可根据不 同刀具类型依据相关手册查取; (2)零件的表面组成:两端面,大小两个通孔,螺纹、螺栓孔,键槽,倒角, 连杆体、连杆盖结合面; (3)主要表面分析:Φ20mm 的小头孔表面、Φ70.6mm 的大头孔表面为零件最重要 的工作面; (4)主要技术要求:小头孔精度要求为 IT7、粗糙度要求 Ra1.6μm,大头孔精 度要求为 IT6、粗糙度要求 Ra1.6μm,大小头孔中心距为70.6 +0 0.1 mm。大小头孔之一为 零件上的重要基准,两侧端面也为重要基准; (5)零件总体特点:连杆合件由连杆体和连杆盖两部分组成。 2.3 加工方案 加工零件时应注意以下几个内容: (1)加工表面的尺寸精度和形状精度; (2)主要加工表面之间的相对位置精度; (3)加工表面的粗糙度及其他方面的表面质量要求; (4)热处理及其他技术要求。 在连杆加工中有两个主要因素影响加工精度: (1)连杆本身的刚度比较低,在外力(切削力、夹紧力)的作用下容易变形; (2)连杆是铸件,孔的加工余量大,切削时将产生较大的残余内应力,并引起内 应力重新分布。 因此,在安排工艺时,就要把各主要表面的粗、精加工工序分开,即把粗加工安 排在前,半精加工安排在中间,精加工安排在后面。这是由于粗加工工序的切削余量 大,因此切削力、夹紧力必然大,加工后容易产生变形。粗、精加工分开后,粗加工 产生的变形可以在半精加工中修正;半精加工中产生的变形可以在精加工中修正。这 样逐步减少加工余量,切削力及内应力的作用,逐步修正加工后的变形,就能最后达 到零件的技术条件。 2.3.1 定位基准的选择 定位基准的选择是拟定零件的机械加工路线,确定加工方案中首先要做的重要工 作。基面选择得正确与否、合理与否,将直接影响工件的加工质量和生产率[8] 。 在选择定位基准时,需要考虑以下三个问题: (1)以哪一个表面作为加工时的精基面或统一基准,才能保证加工精度,使整 个机械加工工艺过程顺利地进行; (2)为加工上述精基面或统一基准,应采用哪一个表面作为粗基面; (3)是否有个别工序为了特殊的加工要求,需要采用统一基准以外的精基面。 粗基面的选择:根据粗基面的选择原则及零件的特点来选择。 精基面的选择:选择精基面时,首先应考虑基准重合的问题,即在可能的情况下, 应尽量选择加工表面的设计基准为定位基准[8] 。 在连杆机械加工工艺过程中,加工小头孔时,工序选用连杆的一侧端面作为主要 基准。加工连杆盖时,选用连杆盖的一个指定的端面、连杆盖上的大头孔及连杆盖侧 面作为基准。加工连杆体时,选用连杆体的一个指定端面、连杆体小头孔及连杆体侧 面作为基准。加工大头孔时,选用连杆体的一个指定端面、连杆体小头孔及连杆侧面 作为基准。这是由于:端面的面积大,定位比较稳定;用连杆盖上的孔定位可直接控 制大小孔的中心距;连杆侧面限制转动。这样就使各工序的定位基准统一起来,减少 定位误差。 (1)根据零件图,连杆零件的两端面都在一个平面上,这对作为定位基准面来 说是有利的; (2)连杆体上的小头孔作为基面,因此小头孔的加工应安排得比较早。这样宜 于保证大小头孔的中心距要求; (3)在铣连杆合件端面的工序中,工件的各个表面都是毛坯表面,定位和夹紧 的条件都较差,而加工余量和切削力都较大,如果再遇上工件本身的刚性差,则对加 工精度会有很大影响,因此此道工序的定位和夹紧方法的选择,对于整个工艺过程的 加工精度常有深远的影响。在本道工序中以毛坯大头端定位,在小头处夹紧,同时铣 削两侧端面。但是由于毛坯表面不平整,连杆的刚性差,夹紧时工件可能变形,粗铣 后端面似乎平整了,一放松,工件又恢复,变形,影响后续工序的定位及加工。以连 杆的连杆身的对称面定位。这种定位方法使工件在夹紧时的变形较小,同时可以铣工 件的两侧端面,使一部分切削力互相抵消,易于得到平面度较好的平面。毛坯在加工 后的外形偏差也比较小。本连杆的结合面带有止口。连杆结合面结构种类较多,有平 切口和斜切口,还有键槽形、锯齿形和带止口的。从使用性能上看,重复定位精度高, 在拧紧螺钉时,可自动滑移消除止口间隙;从工艺性上看,定位可靠,连杆成品经拆 装后大头孔径圆度变化小。螺栓孔和结合面分别先后加工,为达到互换性装配要求, 加工精度应相应提高。 2.3.2 工艺路线方案的确定 制定工艺路线主要是确定加工方法和划分加工阶段 。 (1)选择加工方法应以零件加工表面的技术条件(主要是加工面的尺寸精度、 形状精度、表面粗糙度)为依据,并综合考虑各个方面工艺因素的影响,一般是根据 主要表面的技术条件先确定终加工方法,接着再确定一系列准备工序的加工方法,然 后再确定其他次要表面的加工方法; (2)在各表面加工方法选定以后,就需进一步考虑这些加工方法在工艺路线中 的大致顺序,以定位基准面的加工为主线,妥善安排热处理工序及其他辅助工序; (3)设计安排加工路线图表。 特别当生产批量不同时零件的工艺路线也会有较大的差别。 方案 1: 工序 I:制备毛坯 工序 II:同时铣连杆大小头孔两侧端面 工序 III:钻、扩、铰连杆小头孔 工序 IV:分离连杆体和连杆盖 工序 V:铣连杆体结合面 工序 VI:铣连杆盖结合面 工序 VII:加工连杆体的螺纹 工序 VIII:加工连杆盖的螺栓孔 工序 IX:人工装配连杆体和连杆盖 工序 X:粗镗、半精镗大头孔 工序 XI:精镗大头孔及大头孔内键槽 工序 XII:镗削小头孔内槽 工序 XIII:铣小头孔 R67mm 的槽 工序 XIV:倒角,检验 方案 2: 工序 I:制备毛坯 工序 II:同时铣连杆大小头孔两侧端面 工序 III:钻、扩、铰连杆小头孔 工序 IV:分离连杆体和连杆盖 工序 V:铣连杆体和连杆盖结合面 工序 VI:加工连杆体的螺纹 工序 VII:加工连杆盖的螺栓孔 工序 VIII:人工装配连杆体和连杆盖 工序 IX:粗镗、半精镗大头孔 工序 X:精镗大头孔及大头孔内键槽 工序 XI:镗削小头孔内槽 工序 XII:铣小头孔 R67mm 的槽 工序 XIII:倒角,检验 方案 1、2 的差别仅仅是连杆端面铣削方式的不同。方案 2 中先粗加工两侧端面, 在连杆体和盖装配好后再进行一次精加工,此方案的不足在于精加工时条件不满足, 难以进行精加工。方案 1 中在连杆体和盖分离之前同时进行两侧端面粗、精加工,虽 然在装配后可能影响到端面平面度,但考虑到连杆为一体铸造,且端面采取两侧同时 加工,力可以相互抵消,同时连杆体和盖的结合面要求也较高,因此可以采用此方案。 通过比较选择方案 1。 2.3.3 加工质量的保证措施 (1)合理定位夹紧方法 连杆是一个刚性比较差的工件,应该十分注意夹紧力的大小、作用力的方向及着 力点的选择,避免因受夹紧力的作用而产生的变形,以免影响加工精度[9] 。铣两端面 时,夹具的夹紧力方向应与端面平行,在夹紧力的作用方向上,大头孔端部与小头孔 端部的刚性高,变形小,既使有一些变形,亦产生在平行于端面的方向上,很少或不 会影响端面的平面度。在加工小头孔工序中,夹紧力垂直作用于端面上,并由定位元 件承受,以保证所加工孔的圆度。在镗孔时,只以大平面(基面)定位,大头这一端 用固定块定位,小头孔以销定位后,用推动块从侧向夹紧。小头一端不能从端面上定 位夹紧,避免可能产生的变形。 (2)零件材料的力学、物理性能及热处理状态对加工后的表面粗糙度、残余应力和冷 硬现象都有影响。在工艺条件允许的范围内,可通过以下途径改善其加工性。 (a)提高毛坯质量 提高毛坯外形的几何精度,保证其硬度及组织的均匀性, 可以减小切削力的波动,使振动及刀具磨损减小,有利于提高表面质量。 (b)通过热处理改善切削加工性 通过热处理提高塑性较大材料的硬度,可改 善表面质量。如对 20 钢在切削前进行正火处理,可改善它的切削加工性。 (3)连杆加工时合理的加工路线 (a)两侧端面采用粗铣、半精铣两道工序。改善基面的平面度,提高孔加工的 精度。 (b)连杆大、小头孔的加工是连杆机械加工的重要工序,它的加工精度对连杆 质量有较大的影响。小头孔是重要的定位基面,在用作定位基面之前,它经过了钻、 扩、铰三道工序。钻时以小头孔外形定位,这样可以保证加工后的孔与外圆的同轴度 误差较小。小头孔在钻、扩、铰后,再以其内孔定位加工大头孔。大头孔经粗镗、半 精镗、精镗。表面粗糙度 Ra 为 1.6μm,大头孔的加工方法是将连杆盖与连杆体组合 在一起,然后进行镗大头孔的工序。这样,在前几道工序中可能产生的变形,可在最 后精镗工序中得到修正,以保证孔的精度。 (c)连杆的螺栓孔经过钻工序,螺纹经钻、攻丝工序。加工时先以连杆体和连 杆盖配合钻螺纹孔,后分别加工连杆体的螺纹、连杆盖的螺栓孔。加工时以大头端面、 大头孔外圆面、小头孔端面、小头孔外圆面及一侧面定位。为了使两螺栓孔在两个互 相垂直方向上保持平行,在钻孔工序中用上下双导向套导向,从而达到所需要的技术 要求,螺栓孔及螺纹孔的同轴度就能保证。 (4)刀具方面 (a)加强切割作用,减小推挤作用 加强切割作用,减小推挤作用不仅可以降 低切削力与切削温度,而且也是提高表面质量的有效措施。对切割与推挤作用影响较 大的是刀具的前角与刃口圆弧的大小。 ① 加大前角。加大前角可以减小推挤作用,使刀刃的切割作用更加突出,并使 被切金属的塑性变形减小;同时,加大前角可以使基本变形区主要分布在切割层内, 对已加工表面以下的金属影响较小。但应注意前角过大会使刀尖的强度降低,影响刀 具的寿. ② 减小刃口圆弧半径。刀具刃口圆弧半径减小,可以缩小刀前变形量,加强刀 刃的切割作用;同时,可以使直接受刃口圆弧挤压的金属层厚度减小。因此,减小刃 口圆弧半径能使表面残余应力、冷硬层深度及冷硬程度降低,从而提高表面质量。 ③ 采用斜刃切削。由于斜刃切削时,使切屑流向改变,刀具的实际前角加大, 实际刃口圆弧半径减小,从而加强了刀刃的切割作用,并使推挤作用减小,有利于提 高已加工表面的质量。 (b)提高刃磨质量控制磨损量 降低前、后刀面的粗糙度可以减小刀一屑之间 的摩擦,可以降低切削变形和切削力,并能抑制积屑瘤和鳞刺。因此,合理规定磨损 限度,是保证表面质量的重要环节。 (c)合理选择刀具材料 应根据工件的材料和具体加工条件合理选择刀具材料, 提高加工表面质量。如用金刚石车刀车削超硬铝及无氧铜时,可获得很小的粗糙度; 而采用硬质合金刀具,要获得小的粗糙度就比较困难。 (5)切削用量 (a)粗加工时切削用量的选择原则 粗加工时加工精度与表面粗糙度要求不高,毛坯切削余量较大。因此,选择粗加 工的切削用量时,要尽可能保证较高的单位时间金属切削量(金属切除率)及必要的 刀具耐用度,以提高生产效率和降低加工成本[9]。 金属切除率可以用下式计算: ZW » 1000Vfap (2.1) 式中:ZW ——单位时间内的金属切除量(mm3/s) V——切削速度(m/s) f ——进给量(mm/r) ap ——切削深度(mm) 提高切削速度、增大进给量和切削深度,都能提高金属切除率。但是,在这三个 因素中,影响刀具耐用度最大的是切削速度,其次是进给量,影响最小的是切削深度。 所以粗加工切削用量的选择原则是:首先考虑选择一个尽可能大的切削深度(ap), 其次选择一个较大的进给量度 f,最后确定一个合适的切削速度 V。 选用较大的 ap 和 f 以后,刀具耐用度显然也会下降,但要比 V 对刀具耐用度的影 响小得多,因此,使 V、f、ap 的乘积尽可能大,从而保证较高的金属切除率。此外, 增大 ap 可使走刀次数减少,增大 f 又有利于断屑。因此,根据以上原则选择粗加工切 削用量对提高生产效率,减少刀具消耗,降低加工成本是比较有利的[9] 。 ① 切削深度的选择: 粗加工时切削深度应根据工件的加工余量和由机床、夹具、刀具和工件组成的工 艺系统的刚性来确定。在保留半精加工、精加工必要余量的前提下,应当尽量将粗加 工余量一次切除。只有当总加工余量很大,一次不能切完时,应考虑分多次走刀。 ② 进给量的选择: 粗加工时限制进给量提高的因素主要是切削力。因此,进给量应根据工艺系统的 刚性和强度来确定。选择进给量时应考虑到机床进给机构的强度、刀杆尺寸、刀片厚 度、工件的直径和长度等。在工艺系统的刚性和强度好的情况下,可选用大一些的进 给量;在刚性和强度较差的情况下,应适当减小进给量。 ③ 切削速度的选择: 粗加工时,切削速度主要受刀具耐用度和机床功率的限制。切削深度、进给量和 切削速度三者决定了切削功率,在确定切削速度时必须考虑到机床的许用功率。如超 过了机床的许用功率,则应适当降低切削速度。 (b)精加工时切削用量的选择原则 精加工时加工精度和表面质量要求较粗加工高,加工余量小且均匀。因此,选择 精加工的切削用量时应先考虑如何保证加工质量,并在此基础上尽量提高生产效率 [10]。 ① 切削深度的选择: 精加工时的切削深度应根据粗加工留下的余量确定。通常希望精加工余量不要留 得太大,否则,当背吃刀量较大时,切削力显著增加,影响加工质量。 ② 进给量的选择: 精加工时限制进给量提高的主要因素是表面粗糙度。进给量增大时,虽有利于断 屑,但残留面积高度增大,切削力增大,表面质量下降。 ③ 切削速度的选择: 切削速度提高时,切削变形减小,切削力有所下降,而且不会产生积屑瘤和鳞刺。 一般选用切削性能高的刀具材料和合理的几何参数,尽可能提高切削速度。只有当切削速度受到工艺条件限制而不能提高时,才选用低速,以避开积屑瘤产生的范围。 由此可见,精加工时选用较小的背吃刀量 ap 和进给量 f,并在保证合理刀具耐用 度的前提下,选取尽可能高的切削速度 V,以保证加工精度和表面质量,同时满足生 产率的要求。 2.4 工序设计 由此可见,精加工时选用较小的背吃刀量 ap 和进给量 f,并在保证合理刀具耐用 度的前提下,选取尽可能高的切削速度 V,以保证加工精度和表面质量,同时满足生 产率的要求。 2.4.1 确定各工序的加工余量、计算工序尺寸及公差 用查表法确定机械加工余量: (1)端面各工序尺寸及其公差(mm) (根据《机械加工工艺手册》 (第 2 版) 第一卷 表 3.2—23 ,《机械加工工艺基 础》(第 2 版) 表 2—9)得表 端面工序尺寸及其公差表。 单面加工法 单面余量 经济精度 工序尺寸 表面粗糙度 毛坯【粗】 48 12.5 铣【精铣】 1.5 IT12(-- 0.0.2005 ) 45(0+ 0.32 ) 6.3 1 IT8(-- 0.0.2005 ) 43(-- 0.0.2005 ) 3.2 则连杆两端面总的加工余量为:A总=(A粗铣+A精铣)^2 =(1.5+1)´2 =5 0+0.47 mm 连杆铸造出来的总的厚度 H = 43+5 0+0.47 =48 0+0.47 mm(2)大头孔各工序尺寸及其公差(铸造出来的大头孔为H=70.6 mm) (根据《机械制造技术基础课程设计指导教程》[11]表 2—29 表 2—30)得表 大 头孔各工序尺寸及其公差表。 表 大头孔各工序尺寸及其公差表 工序名称 工序基本余量 工序经济度 工序尺寸 表面粗糙度 精镗 1 H6 F01H6 1.6 半精镗 1.5 H10 F00H10 3.2 粗镗 3.5 H12 F70.5H12 6.3 毛坯 F75 12.5 则连杆大头孔总的加工余量为: A总 = A粗镗 + A半精镗 + A精镗 (2.3) = 1+1.5+3.5 = 6 +00.442 mm (3)小头孔各工序尺寸及其公差 (根据《机械制造技术基础课程设计指导教程》 表 2—29 表 2—30)得表 6 小头 孔各工序尺寸及其公差表。 则连杆大头孔总的加工余量为: A总 = A粗镗+A半精镗+ A精镗 (2.4) = 2.3+00.285 mm 2.4.2 确定各工序的切削用量、工时定额 (1)铣连杆大小头端面 (a)粗铣 根据《机械加工工艺手册》 铣刀直径 D = 160 mm 铣刀齿数 Z = 10 由表 2.1—73 进给量 af =1.8mm/r 背吃刀量 ap =1.5 mm 切削速度 V=81m/min 则主轴转速 n = 1000 V/ p D = 160 r/min 进给速度 Vf =289mm/min 由表 2.1—100 切入和切出行程长度:23mm 工件铣削部分长度:150mm 切削时间:(150+23)/289=0.60min 辅助时间:0.95min (b)精铣 铣刀直径 D = 160 mm 铣刀齿数 Z = 10 进给量 af =0.5mm/r 背吃刀量 ap =1mm 切削速度 V =135m/min 则主轴转速 n = 1000 V /p D = 270 r/min 进给速度 Vf =134mm/min 工件铣削部分长度:150mm 切入和切出行程长度:23mm 切削时间:(150+23)/134.5=1.29min 辅助时间:0.90min (2)钻、扩、铰小头孔 (a)钻 根据《机械加工工艺手册》 钻头直径 D=18mm 进给量 af =0.26mm/r 由表 3.4—13 切削速度 V =18m/min 则主轴转速 n = 1000 V /p D = 310 r/min 进给速度 Vf =82.68mm/min 工件铣削部分长度:45mm 切入和切出行程长度:8mm 切削时间:54/82.68=0.66min 辅助时间:1.20min (b)扩小孔 扩刀直径 D=19.7mm 进给量 af =0.2mm/r 背吃刀量 ap =(19.7-18)/2=0.85mm 切削速度 V =64m/min 则主轴转速 n = 1000 V /p D = 1000 r/min 进给速度 Vf =200mm/min 工件铣削部分长度: 45mm 切入和切出行程长度:4.5mm 切削时间:49.5/200=0.25min 辅助时间:0.70min (c)铰 铰刀直径 D=20mm 进给量 af =0.2mm/r 背吃刀量 ap =(20-19.7)/2=0.15mm 切削速度 V =108mm/min 则主轴转速 n = 1000 V /p D = 1730 r/min 进给速度 Vf =346mm/min 工件铣削部分长度: 45mm 切入和切出行程长度:3mm 切削时间:48/346=0.14min 辅助时间:1.00min (3)连杆体和连杆盖结合面及止口的加工 (a)分离连杆体和连杆盖 根据《机械加工工艺手册》 锯片铣刀直径 D=160mm 铣刀齿数 Z = 100 进给量 af =20mm/r 背吃刀量 ap =4mm 切削速度 V =12m/min 则主轴转速 n = 1000 V /p D = 23 r/min 进给速度 Vf =460mm/min 工件铣削部分长度:140.6mm 切入和切出行程长度:180mm 切削时间:314/460=0.69min 辅助时间:1.45min (b)粗铣连杆体和连杆盖的端面及止口 根据《机械加工工艺手册》 端铣刀直径 D =50mm 铣刀齿数 Z = 3 进给量 af =0.6mm/r 背吃刀量 ap =1.5mm 切削速度 V =100m/min 则主轴转速 n = 1000 V /p D = 636 r/min 进给速度 Vf =381mm/min 工件铣削部分长度:53mm 切入和切出行程长度:120mm 切削时间:173/381=0.46min 辅助时间:1.25min (c)精铣连杆体和连杆盖的端面及止口 根据《机械加工工艺手册》 端铣刀直径 D =50mm 铣刀齿数 Z = 3 进给量 af =0.5mm/r 背吃刀量 ap =1mm 切削速度 V =113m/min 则主轴转速 n = 1000 V /p D = 720 r/min 进给速度 Vf =360mm/min 工件铣削部分长度:29mm 切入和切出行程长度:120mm 切削时间:149/360=0.42min 辅助时间:1.00min (4)连杆体螺纹的加工 (a)钻螺纹孔 根据《机械加工工艺手册》 钻头直径 D =10.2mm 进给量 af =0.2mm/r 由表 3.4—13 切削速度 V =18m/min 则主轴转速 n = 1000 V /p D = 560 r/min 进给速度 Vf =112mm/min 工件铣削部分长度:28mm 切入和切出行程长度:8mm 切削时间:37/112=0.33min 辅助时间:1.25min (b)攻螺纹 根据《机械加工工艺手册》 丝锥直径 D=12mm 螺距 P=1.75mm 切削速度 V =15m/min 则主轴转速 n = 1000 V /p D = 390 r/min 丝锥退出时的转速:250 r/min 工件铣削部分长度:20mm 丝锥切削锥长度:1mm 攻螺纹时的超切量:2.5x1.75=4.375mm 切削时间:(20+1+4.375) × (1/390+1/250)/1.75=0.1min 辅助时间:1.00min (5)连杆盖螺栓孔的加工 (a)钻螺栓孔 根据《机械加工工艺手册》 钻头直径 D =13.5mm 进给量 af =0.26mm/r 由表 3.4—13 切削速度 V =18m/min 则主轴转速 n = 1000 V /p D = 420 r/min 进给速度 Vf =109.2mm/min 工件铣削部分长度:28mm 切入和切出行程长度:8mm 切削时间:37/109.2=0.34min 辅助时间:1.25min (b)锪孔 根据《机械加工工艺手册》 锪刀直径 D =20mm 进给量 af =1mm/r 由表 3.4—13 切削速度 V =23m/min 则主轴转速 n = 1000 V /p D = 370 r/min 进给速度 Vf =370mm/min 工件铣削部分长度:1mm 切削时间:1/370=0.0028min 辅助时间:1.00min (6)连杆大头孔的加工 (a) 粗镗大头孔 根据《机械加工工艺手册》 镗刀直径 D = 78.5 mm 由表 1.2—33 切削速度 V =50m/min 则主轴转速 n = 1000 V /p D = 200 r/min 进给量 af =0.5mm/r 背吃刀量 ap =1.75 mm 进给速度 Vf =100mm/min 工件镗削部分长度:43mm 切削时间:(43/100)× 2=0.86min 辅助时间:1.29min (b)半精镗大头孔 根据《机械加工工艺手册》 镗刀直径 D = 80mm 由表 1.2—33 切削速度 V =50m/min 则主轴转速 n = 1000 V /pD = 200 r/min 进给量 af =0.4mm/r 背吃刀量 ap =0.75 mm 进给速度 Vf =80mm/min 工件镗削部分长度:43mm 切削时间:43/80=0.54min 辅助时间:1.051min (c)精镗大头孔 根据《机械加工工艺手册》 镗刀直径 D = 81 mm 由表 1.2—33 切削速度 V =82.3m/min 则主轴转速 n = 1000 V /p D = 280 r/min 进给量 af =0.12mm/r 背吃刀量 ap =0.5 mm 进给速度 Vf =33.6mm/min 工件镗削部分长度:43mm 切削时间:43/33.6=0.86min 辅助时间:1.25min (d)连杆大头孔内键槽的加工 根据《机械加工工艺手册》 镗刀直径 D = 25 mm 由表 1.2—33 切削速度 V =130m/min 则主轴转速 n = 1000 V /p D = 200 r/min 进给量 af =0.3mm/r 背吃刀量 ap =2.5 mm 进给速度 Vf =153mm/min 工件镗削部分长度:24mm 切削时间:24 /153=0.16min 辅助时间:1.00min (7)连杆小头孔内槽的加工 根据《机械加工工艺手册》 镗刀直径 D = 21 mm 由表 1.2—33 切削速度 V =66.6m/min 则主轴转速 n = 1000 V /p D = 600 r/min 进给量 af =0.3mm/r 背吃刀量 ap =0.5 mm 进给速度 Vf =180mm/min 工件镗削部分长度:1.1mm 切削时间:(1.1 /180)× 2=0.012min 辅助时间:1.45min (8)铣连杆小头孔 R67 的槽 (a)开槽 根据《机械加工工艺手册》 铣刀直径 D = 160 mm 铣刀齿数 Z = 24 进给量 af =1.2mm/r 背吃刀量 ap =1.5 mm 切削速度 V =55.5m/min 则主轴转速 n = 1000 V /p D =600r/min 进给速度 Vf =80.4mm/min 切入和切出行程长度:180mm 工件铣削部分长度:40mm 切削时间:(180+40)/80.4=2.74min 辅助时间:1.25min (b)精加工 根据《机械加工工艺手册》 铣刀直径 D = 160 mm 铣刀齿数 Z = 24 进给量 af =0.4mm/r 背吃刀量 ap =0.75mm 切削速度 V =215m/min 则主轴转速 n = 1000 V /p D =430r/min 进给速度 Vf =172mm/min 切入和切出行程长度:20mm 工件铣削部分长度:40mm 走刀两次 切削时间:(20+40)/172=0.35min 辅助时间:1.00min 2.5 工艺规程 由于坯料为一体铸造,分离连杆体和连杆盖后,连杆体和连杆盖需分别加工。表7连杆合件机械加工工艺过程卡片表。 2.6 连杆在机械加工中要进行中间检验,加工完毕后要进行最终检验,检验项目按图 纸上的技术要求进行。 2.6.1 观察外表缺陷及目测表面粗糙度 2.6.2 连杆大、小头孔圆柱度的检验 用量缸表,在大、小头孔内分三个断面测量其内径,每个断面测量两个方向,三 个断面测量的最大值与最小值之差的一半即圆柱度。 3 夹具设计 连杆材料为 QT450-10,年产量 5 万件。为了提高劳动生产率,保证加工质量,降 低劳动强度,需要设计专用夹具。本夹具用于连杆大头孔的镗削加工。 3.1 夹具设计的要求 本夹具主要用来镗Φ81 的大头孔,大头孔轴线相对于小头孔轴线有一定的尺寸精 度要求。由于本工序是粗镗、办精镗,本夹具可用于本工序内的所有工步。设计夹具 主要考虑在满足合理性的条件下,如何提高劳动生产率降低劳动强度。 3.2 夹具设计
