试题库及参考答案
一、填空题
1．液压系统中的压力取决于（ ），执行元件的运动速度取决于（ ） 。 （ 负载 ；流量）
2．液压传动装置由（ ）、（ ）、（ ）和（ ）四部分组成
（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）
3． 液体在管道中存在两种流动状态，（ ）时粘性力起主导作用，（ ）时惯性力起主导作用，液体的流动状态可用（ ）来判断。 （层流；紊流；雷诺数）
4．在研究流动液体时，把假设既（ ）又（ ）的液体称为理想流体。 （无粘性；不可压缩）
5．由于流体具有（ ），液流在管道中流动需要损耗一部分能量，它由（ ） 损失和（ ） 损失两部分组成。 （粘性；沿程压力；局部压力）
6. 通过固定平行平板缝隙的流量与（ ）一次方成正比，与（ ）的三次方成正比，这说明液压元件内的（ ）的大小对其泄漏量的影响非常大 。 （压力差；缝隙值；间隙）
7. 液压传动的工作原理是以（ ）为作为工作介质，依靠（ ）来传递运动。（液压油,液压缸）
8. 齿轮泵结构上主要有三方面存在的问题，分别是（ ）；（ ）；困油现象。
9. 液压系统中使用的液压泵都是（ ）式的，依靠容积的（ ）变化工作的（ 容积，周期性 ）
10．液压泵的实际流量比理论流量（ ）；而液压马达实际流量比理论流量（ ） 。 （大；小）
11. 外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（ ）腔，位于轮齿逐渐进入啮合的一侧是（ ） 腔。（吸油；压油）
12. 为了消除齿轮泵的困油现象，通常在两侧盖板上开 （ ） ，使困油腔由大变少时通过卸荷槽与（ ） 腔相通，困油腔由小变大时与 （ ）腔相通。 （ 卸荷槽；压油；吸油）
13．齿轮泵产生泄漏的间隙为（ ）间隙和（ ）间隙，此外还存在（啮合 ） 间隙，其中（ ）泄漏占总泄漏量的80%～85%。 （端面、径向；啮合；端面）
14. 调速阀由定差（ ）和（ ）串联而成。（减压阀. 节流阀 ）
15. 当温度升高时，液压油的粘度（ ），当压力升高时，液压油的粘度 。（降低 增大 ）
16. 压力阀的共同特点是利用（ ）和（ ）相平衡的原理来进行工作的。（油液压力 弹簧力 ）
17. 液压泵是将原动机输入的（ ）转变为油液的（ ）的装置；液压缸是将油液的压力能转换成驱动负载作（ ）的装置。（机械能 液压能 直线往复运动）
18．溢流阀的出口必须接回（ 油箱 ）顺序阀的出口必须接（负载），
19.单作用叶片泵转子每转一周，完成吸、排油各（ ）次，同一转速的情况下，改变它的（ ）可以改变其排量。（1 ， 偏心距 ）
20. 液压缸差动联接是将（ ）活塞杆液压缸的两腔（ ）的联接方式。当要求快进速度为工进速度的2倍时，活塞杆径d和液压缸径D的关系约为（d = D)。
（单活塞液压缸；同时接入压力油；0.7）

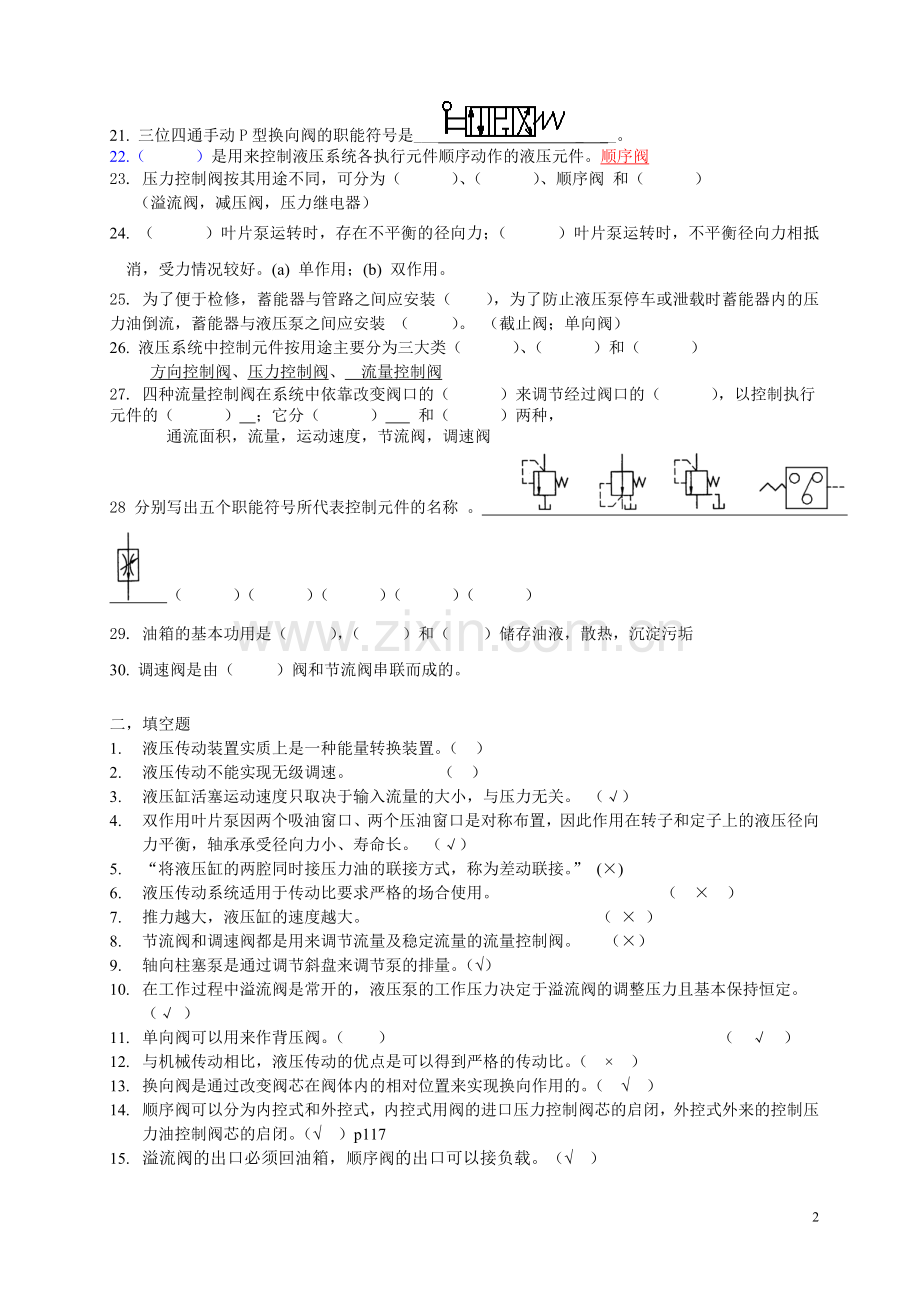

21. 三位四通手动P型换向阀的职能符号是____ __。
22.（ ）是用来控制液压系统各执行元件顺序动作的液压元件。顺序阀
23. 压力控制阀按其用途不同，可分为（ ）、（ ）、顺序阀 和（ ）
（溢流阀，减压阀，压力继电器）
24. （ ）叶片泵运转时，存在不平衡的径向力；（ ）叶片泵运转时，不平衡径向力相抵消，受力情况较好。(a) 单作用；(b) 双作用。
25. 为了便于检修，蓄能器与管路之间应安装（ ），为了防止液压泵停车或泄载时蓄能器内的压力油倒流，蓄能器与液压泵之间应安装 （ ）。 （截止阀；单向阀）
26. 液压系统中控制元件按用途主要分为三大类（ ）、（ ）和（ ）
方向控制阀、压力控制阀、 流量控制阀
27. 四种流量控制阀在系统中依靠改变阀口的（ ）来调节经过阀口的（ ），以控制执行元件的（ ） ；它分（ ） 和（ ）两种，
通流面积，流量，运动速度，节流阀，调速阀
28 分别写出五个职能符号所代表控制元件的名称 。 （ ）（ ）（ ）（ ）（ ）
29. 油箱的基本功用是（ ），（ ）和（ ）储存油液，散热，沉淀污垢
30. 调速阀是由（ ）阀和节流阀串联而成的。

二，填空题
1. 液压传动装置实质上是一种能量转换装置。（　）
2. 液压传动不能实现无级调速。　　　　 　（　）
3. 液压缸活塞运动速度只取决于输入流量的大小，与压力无关。 （√）
4. 双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置，因此作用在转子和定子上的液压径向力平衡，轴承承受径向力小、寿命长。 （√）
5. “将液压缸的两腔同时接压力油的联接方式，称为差动联接。” (×)
6. 液压传动系统适用于传动比要求严格的场合使用。 （ × ）
7. 推力越大，液压缸的速度越大。 （ × ）
8. 节流阀和调速阀都是用来调节流量及稳定流量的流量控制阀。 （×）
9. 轴向柱塞泵是通过调节斜盘来调节泵的排量。（√）
10. 在工作过程中溢流阀是常开的，液压泵的工作压力决定于溢流阀的调整压力且基本保持恒定。（√ ）
11. 单向阀可以用来作背压阀。（ ） （ √ ）
12. 与机械传动相比，液压传动的优点是可以得到严格的传动比。（　×　）
13. 换向阀是通过改变阀芯在阀体内的相对位置来实现换向作用的。（　√　）
14. 顺序阀可以分为内控式和外控式，内控式用阀的进口压力控制阀芯的启闭，外控式外来的控制压力油控制阀芯的启闭。（√ ）p117
15. 溢流阀的出口必须回油箱，顺序阀的出口可以接负载。（√ ）

三．选择题
1. 限制齿轮泵压力提高的主要因素是 C 。（2分）
A、 流量脉动 B、 困油现象 C、 泄漏大 D、 径向力不平衡
2. 高压系统宜采用 B 泵。
A、外啮合齿轮 B、轴向柱塞 C、叶片 D、内啮合齿轮
3. 液压泵在连续运转时允许使用的最高工作压力称为 B ；泵的实际工作压力称为 A 。p45
A、工作压力 B、最大压力 C、额定压力 D、吸入压力
4. 双伸出杠液压缸，采用活塞杠固定安装，工作台的移动范围为缸筒有效行程的（ ）；采用缸筒固定安置，工作台的移动范围为活塞有效行程的（ ）。
（A）1倍 （B）2倍 （C）3倍 （D）4倍 （B；C）
5. 先导性压力阀有大小二个阀芯，小阀芯为先导阀，大阀芯为主阀，主阀芯负责控制系统压力，先导阀负责向主阀提供指令力，并形成二个回路。
（A）大阀芯 （B）小阀芯 （C）先导阀 （D）主阀芯
6. 作卸荷阀用时，应选用（ ）型，作背压阀时，应选用（ ）型。
（A）内控内泄式 （B）内控外泄式 （C）外控内泄式 （D）外控外泄式 （C；A）
7. 调速阀是用（ ）而成的。
A．节流阀和定差减压阀串联 B．节流阀和顺序阀串联
C．节流阀和定差减压阀并联 D．节流阀和顺序阀并联
8. 一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（ ）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（ ）。
（A）O型 （B）M型 （C） Y型 （D） H型 （D；B）
9. 液压泵的额定压力是 C 。
A、泵进口处的压力；
B、泵实际工作的压力；
C、泵在连续运转时所允许的最高压力；
D、泵在短时间内超载所允许的极限压力。
10. 一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，液压缸浮动，其中位机能应选用 D ；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用 B 。（每空2分）
A、 O型 B、 M型 C 、 Y型 D、 H型
11. 液压系统的最大工作压力为10MPa，安全阀的调定压力应为 C 。
A 、等于10MPa； B、小于10MPa； C、大于10MPa； D、其他;
12. B 在常态时，阀口是常开的，进、出油口相通； A 、 C 在常态状态时，阀口是常闭的，进、出油口不通。（每空2分）
A、 溢流阀； B、减压阀； C、顺序阀 D、节流阀
液压与气压传动
1. 流量控制阀是通过改变流量阀的通流截面积来实现流量控制的控制元件
气压传动是以（压缩空气）为工作介质进行（　　　）和信号传递的一种传动形式
16. 能控制二个或二个以上气压执行机构同时动作的回路叫同步控制回路　　（　　）

四，问题题
1. 试分析造成液压缸泄漏有哪些原因？
2. 液压泵的主要性能参数有哪些？答：压力、流量、功率、效率。
3. 溢流阀有哪些主要作用？（稳压作用、安全作用、背压作用、卸荷作用）
4. 背压阀的作用是使液压缸回路中具有一定压力，保证运动部件工作平衡
5. ;说出那三种可以作为背压阀使用
节流阀 、 溢流阀 、 顺序阀 。

五，综合题

1、试写出如图标注的液压元件的名称和作用，

1－液压泵
2－单向阀
3－变量泵
4－安全阀
5－溢流阀
6－液压马达

2. 如图（a）所示，一单活塞杆液压缸，无杆腔的有效工作面积为，有杆腔的有效工作面积为，且。当供油流量q=100L/min时，回油流量是多少？若液压缸差动连接,如图（b），其它条件不变，则进入液压缸无杆腔的流量为多少？

1、

2、

3. 请写出图示回路完整的进油路和回油路（包括换向阀2分别处于左位和右位时整个回路的工作状态）。（6分） （2）、若液压缸的输入流量为12L/min，液压缸的有效工作面积为100cm2,不计其它损失，试问液压缸快进时的工作速度为多少？（5分）
1、初始时，2处于右位：
快进：
进油路：
油箱→液压泵→二位二通阀2右位→液压缸3左腔
回油路：
液压缸右腔→二位二通阀4下位→二位二通阀2右位→油箱
当4处于右位，即工进：
进油路：
油箱→液压泵→二位二通阀2右位→液压缸3左腔
回油路：
液压缸右腔→调速阀6→二位二通阀2右位→油箱
2处于左位，即液压缸退回：
进油路：
油箱→液压泵→二位二通阀2左位→单向阀5→液压缸3右腔
回油路：
液压缸左腔→二位二通阀2左位→油箱
2.快进时：

4. 请写出图示回路
1.该回路属于什么控制回路？
2.该回路的工作原理是？
3.写出分别组成回路全部液压元件的名称

答:1.进油节流调速回路
　2.将节流阀串联在泵与缸之间，通过调节
节流阀通流面积改变进入液压缸的流量，从而改
变液压缸的速度
3.液压泵，溢流阀，节流阀，液压缸

教材第六章 自我测评
一，填空题 1.2.3.4.5.6.
二.判断题1.2.3.4.
三．选择题1.2.3.4.
.
