绿城项目
地表水处理工程
设计方案

二〇一五年六月

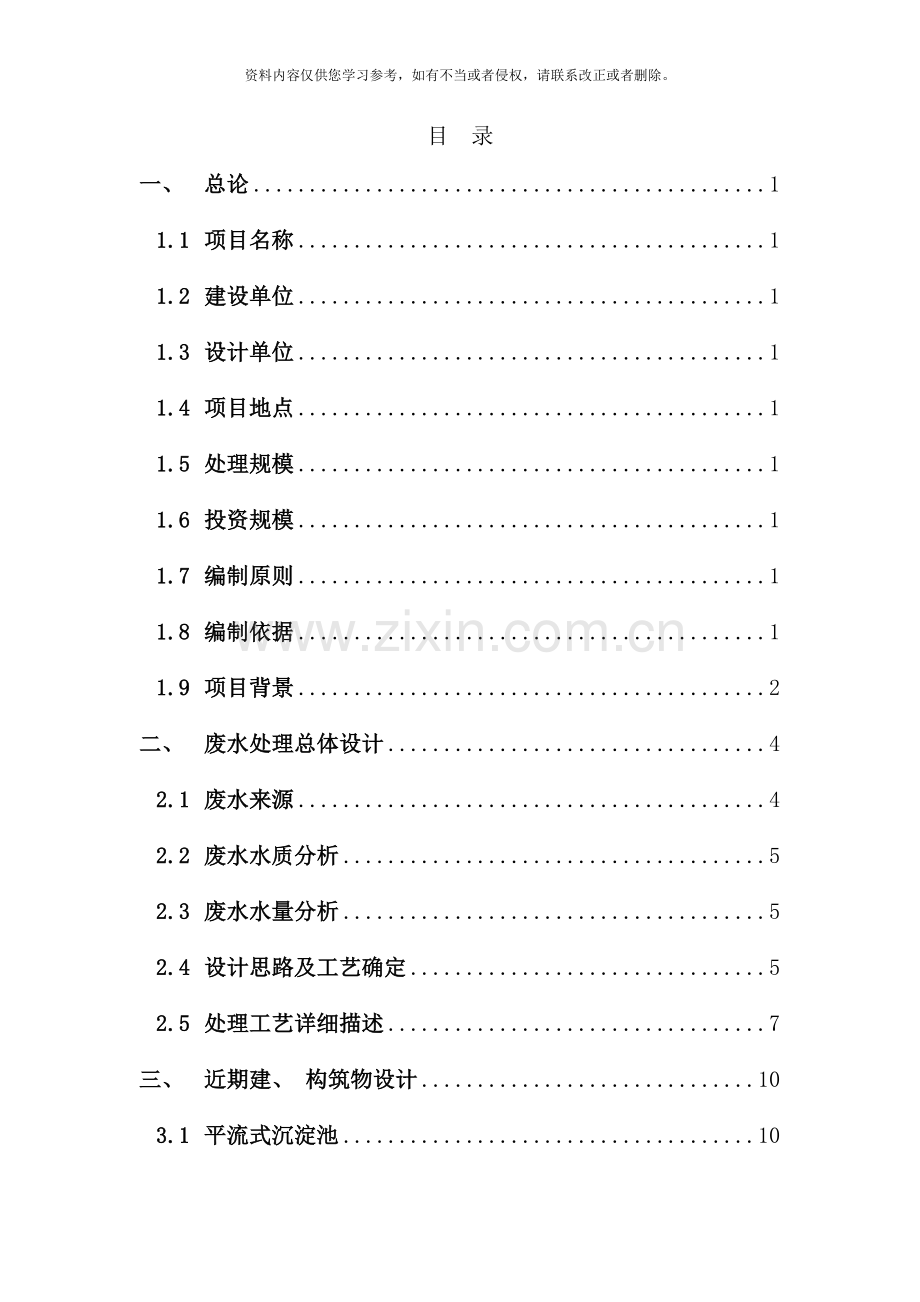

目 录
一、 总论 1
1.1 项目名称 1
1.2 建设单位 1
1.3 设计单位 1
1.4 项目地点 1
1.5 处理规模 1
1.6 投资规模 1
1.7 编制原则 1
1.8 编制依据 1
1.9 项目背景 2
二、 废水处理总体设计 4
2.1 废水来源 4
2.2 废水水质分析 5
2.3 废水水量分析 5
2.4 设计思路及工艺确定 5
2.5 处理工艺详细描述 7
三、 近期建、 构筑物设计 10
3.1 平流式沉淀池 10
3.2 气浮池 11
3.3 活性砂滤池 12
3.4 加药装置 13
3.5 干化堆场新建及改造 14
3.6 污水站主要处理构筑物及设备汇总表 14
四、 公用工程设计 17
4.1 总平布置 17
4.2 高程设计 17
4.3 结构设计 17
4.4 电气工程 17
4.5 设备工程 17
4.6 消防工程 17
五、 运行成本估算 19
5.1 运行成本估算说明 19
5.2 单项成本估算 19
5.3 运行费用汇总表 20
六、 总投资估算 21
6.1 主要设备投资估算表 21
6.2 土建投资估算表 24
6.3 总投资估算表 25

一、 总论
1.1 项目名称
绿城项目地表水处理工程
1.2 建设单位
绿城XXXX公司
1.3 设计单位
浙江省环境工程有限公司
1.4 项目地点
临安市青山湖民主村
1.5 处理规模
4000m3/d
1.6 投资规模
400万元
1.7 编制原则
1) 坚持走可持续发展和污染防治与循环经济相结合的道路, 统一规划, 分步实施;
2) 严格执行现有的法律法规, 妥善地表水处理工程产生的沉渣和污泥, 避免二次污染, 并考虑回用雨水的综合利用;
3) 雨水回用处理设施采用工艺先进、 稳定可靠、 管理方便的处理技术, 以节约投资, 降低运行费用;
1.8 设计依据
1) 《室外排水设计规范》( GB50014- )
2) 《给排水设计手册》
3) 《建筑与小区雨水利用工程技术规范》( GB50400- )
4) 《城市污水再生利用景观环境用水水质》( GB18921- )
5) 《给水排水工程构筑物结构设计规范》( GB50069- )
6) 《工业与民用供配电系统设计规范》( GB50052-92)
7) 《低压配电设计规范》( GB50054-95)
8) 建设单位提供的设计基础资料
1.9 项目概况
绿城金基桃李春风项目小区内建有一个封闭式生态湖泊, 为确保湖泊水质, 建设单位拟建一座处理水池, 用于循环处理湖泊内的湖水, 同时还兼顾起到雨水处理的效果。
基于此, 建设单位本着环保节能的态度特委托我单位编制绿城金基桃李春风项目地表水处理工程设计方案, 以供相关领导参考和决策。

二、 总体设计
2.1 处理规模
根据建设单位要求, 考虑到场地的实际情况本项目拟建处理水池规模为200m3/d, 地表水来源主要为生态湖泊内的原水以及雨水, 处理后的地表水又循环回流至生态湖泊内, 富余的水外排雨水管网。
2.2 设计水质指标
本项目地表水经处理后达到《城市污水再生利用景观环境用水水质》( GB18921- ) 中相应指标后循环回流至小区生态湖泊内, 富余的水外排雨水管网具体指标如下:

2.3 设计思路及工艺确定
本项目处理原水主要是小区内湖泊水和雨水, 水质较好, 污染物主要为一些颗粒物和砂石, 另外由于小区生态湖泊为封闭水域, 为避免水体富营养化, 可考虑适当给水体增氧。
综上所述, 我们确定了本项目处理工艺, 详细流程如图2.3-1:

雨水
湖泊水

溢流雨水自流入雨水管网
雨水弃流井

一级沉淀池

空气
曝气增氧池

空气
PAC、 PAM
上清液自流进入雨水管网
污泥池
混凝反应池

二级沉淀池
吸粪车定期外抽

氯片
消毒反应池

富余水外排入雨水管网
回用水池

工艺水
图例:
泵

药剂及空气
补充湖泊

污泥

图2.3-1 处理工艺流程图

2.4 处理工艺详细描述
l 雨水首先进入弃流井, 溢流雨水排入雨水管网。雨水和湖泊水都要经过一个提篮分离区, 提篮主要用于去除一些大颗粒的砂石, 以保证后续处理设施的正常运行, 不至于出现堵塞和设备故障;
l 废水然后自流进入一级沉淀池, 进一步去除水中SS。
l 之后废水进入曝气增氧池, 池内设置有穿孔曝气管, 对废水进行增氧。
l 曝气后的废水其中还会有一些更为细小的颗粒和SS, 经过混凝沉淀作大量去除, 同时能够降低水中COD、 BOD等污染物;
l 之后废水经过消毒处理进行暂存, 富余废水外排进入雨水管网
l 处理过程中产生的污泥在污泥池中暂存, 吸粪车定期进行外抽。

三、 建、 构筑物设计
3.1 雨水弃流井
功能: 雨水溢流
结构: 地埋式组合钢砼结构
数量: 1座
设计总尺寸: L2.5m×B1.0m×H2.0m, 最大水深1.6m
设备配置:
a) 不锈钢提篮
规格: 孔目≤3mm×3mm
尺寸: 1m×1m×1m
材质: 不绣钢304
3.2 一级沉淀池
功能: 固液分离
结构: 地埋式组合钢砼结构
数量: 1座
设计尺寸: L2.5m×B2.5m×H4.0m( 沉淀区2.4m, 污泥区1.6m)
有效水深: 3.6m
设备配置:
a) 排泥泵
类型: 潜水排污泵
流量: Q=18m3/h
扬程: H=14m
功率: N=1.5kw
转速: n=1450r/min
数量: 1台
b) 中心导流筒
型号及规格: Φ350mm
材质: 碳钢防腐
数量: 1
3.3 曝气增氧池
功能: 曝气增氧
结构: 地埋式组合钢砼结构
数量: 1座
设计尺寸: L3.0m×B5.2m×H4.0m
有效水深: 3.4m
设备配置:
a) 曝气风机
类型: 回转式风机
风量: Q=0.39m3/min
风压: P=0.4kgf/cm2
功率: N=0.75kw
数量: 1台
b) 曝气穿孔管
类型: 穿孔曝气管
管径: 主管De50, 穿孔管De32
开孔规格: Φ4mm, 45°交错向下开孔
数量: 15.6m2
3.4 混凝反应池
功能: 混凝反应
结构: 地埋式组合钢砼结构
数量: 1座
设计尺寸: L2.5m×B1.0m×H4.0m
有效水深: 3.4m
设备配置:
a) 加药设备
规格: Φ1.0m×1.0m
搅拌机功率: 0.75kw
材质: PP
数量: 2套
b) 加药泵
类型: 隔膜计量泵
流量: Q=0-500L/h
压力: 0.6mPa
数量: 2台
3.5 二级沉淀池
功能: 固液分离
结构: 地埋式组合钢砼结构
数量: 1座
设计尺寸: L2.5m×B2.5m×H4.0m( 沉淀区2.4m, 污泥区1.6m)
有效水深: 3.4m
设备配置:
a) 排泥泵
类型: 潜水排污泵
流量: Q=18m3/h
扬程: H=14m
功率: N=1.5kw
转速: n=1450r/min
数量: 1台
b) 中心导流筒
型号及规格: Φ350mm
材质: 碳钢防腐
数量: 1
3.6 消毒反应池
功能: 消毒反应
结构: 地埋式组合钢砼结构
数量: 1座
设计尺寸: L2.5m×B1.3m×H4.0m
有效水深: 3.2m
设备配置:
a) 氯片投加装置
规格: V=0.5m3
材质: 碳钢防腐
数量: 1套
3.7 回用水池
功能: 贮存清水
结构: 地埋式组合钢砼结构
数量: 1座
设计尺寸: L8.0m×B5.2m×H4.0m
有效水深: 3.2m
设备配置:
a) 回用水泵
类型: 潜水排污泵
流量: Q=30m3/h
扬程: H=28m
功率: N=3.7kw
转速: n=2900r/min
3.8 污水站主要处理构筑物及设备汇总表
表3.8-1 主要处理构筑物汇总表
序号
构筑物名称
尺寸L×B×H( m)
数量
结构
备注
1
雨水弃流井
L2.5m×B1.0m×H2.0m
1座
钢砼
组合型共壁构筑物
2
一级沉淀池
L2.5m×B2.5m×H4.0m
1座
钢砼
3
曝气增氧池
L3.0m×B5.2m×H4.0m
1座
钢砼
4
混凝反应池
L2.5m×B1.0m×H4.0m
1座
钢砼
5
二级沉淀池
L2.5m×B2.5m×H4.0m
1座
钢砼
6
消毒反应池
L2.5m×B1.3m×H4.0m
1座
钢砼
7
回用水池
L8.0m×B5.2m×H4.0m
1座
钢砼
表3.8-2 主要设备汇总表
序号
单体技术
设备名称
规格及型号
单位
数量
备注
1
雨水弃流井
不锈钢提篮
规格: 孔目≤3mm×3mm
尺寸: 1m×1m×1m
材质: 不绣钢304
套
1

3
一级沉淀池
排泥泵
类型: 潜水排污泵
流量: Q=18m3/h
扬程: H=14m
功率: N=1.5kw
转速: n=1450r/min
台
1

4
中心导流筒
型号及规格: Φ350mm
材质: 碳钢防腐
套
1

6
曝气增氧池
曝气风机
类型: 回转式风机
风量: Q=0.39m3/min
风压: P=0.4kgf/cm2
功率: N=0.75kw
台
1

7
曝气穿孔管
类型: 穿孔曝气管
管径: 主管De50, 穿孔管De32
开孔规格: Φ4mm, 45°交错向下开孔
m2
15.6

10
混凝反应池

加药设备
规格: Φ1.0m×1.0m
搅拌机功率: 0.75kw
材质: PP
套
2

11
加药泵
类型: 隔膜计量泵
流量: Q=0-500L/h
压力: 0.6mPa
台
2

15
二级沉淀池

排泥泵
类型: 潜水排污泵
流量: Q=18m3/h
扬程: H=14m
功率: N=1.5kw
转速: n=1450r/min
台
1

16
中心导流筒
型号及规格: Φ350mm
材质: 碳钢防腐
套
1

消毒反应池

氯片投加装置
规格: V=0.5m3
材质: 碳钢防腐
套
1

回用水池
回用水泵
类型: 潜水排污泵
流量: Q=30m3/h
扬程: H=28m
功率: N=3.7kw
转速: n=2900r/min
台
1

四、 公用工程设计
4.1 总平布置
本项目中水回用处理站总占地面积约100m2。
4.2 高程设计
污水经一次提升后凭籍重力流经各单元。
4.3 结构设计
各种水池均采用自防水现浇钢砼结构。
4.4 电气工程
( 1) 供电电源: 本工程供电电源为380V普通工业用电。
( 2) 计量: 污水处理站设置独立计量表。
( 3) 防雷接地: 屋顶装设避雷带保护, 接地系统采用TN-C-S系统。
( 4) 电缆敷设: 穿管敷设方式。
4.5 设备工程
( 1) 各设备的选用力求先进实用、 经济合理, 确保工艺的需要, 并配合土建构筑物形式的要求。
( 2) 机械设备均按成套装置考虑, 包括就地控制箱, 控制箱至用电设备的连接电缆等安全、 可靠及有效运行所必须的附件。
( 3) 控制方式采用就地控制与控制集中控制两种方式。
( 4) 潜水电机的防护等级为IP68。除另有规定外, 其它配套电机和就地控制箱防护等级不低于IP55。
( 5) 考虑废水腐蚀的环境, 对材料选用的原则为水下部分( 含不可分割的延伸段) 采用316不锈钢等耐腐蚀材, 或碳钢涂环氧树脂, 平台以上部分为铝合金或碳钢( 镀锌或涂刷环氧漆) 。
4.6 消防工程
污水构( 建) 筑物的耐火等级, 防火间距、 消防给水、 采暖通风、 空调及电力设备的选型和保护等按《建筑设计防火规范》有关条款执行, 并和厂区内其它建筑物一并考虑:
( 1) 污水处理区外设有室外消火栓;
( 2) 污水站区内配有手提式灭火器;
( 3) 污水站处理区内道路布置考虑消防车辆出入方便。

五、 运行成本估算
5.1 运行成本估算说明
本项目运行成本估算为直接处理运行费用。
5.2 单项成本估算
( 1) 电耗量估算
设备使用系数按0.7计取, 电费平均价格按1.5元/kwh计算, 动力消耗详见表5.2-1
表5.2-1 动力消耗表
序号
单体技术
设备名称
装机功率( kw)
使用功率( kw)
工作时间( h)
使用系数
耗电量( kwh)
1
一级沉淀池
排泥泵
1.5
1.5

0.7

2
曝气增氧池
曝气风机
0.75
0.75

0.7

5
混凝反应池
加药设备
1.5
1.5

0.7

6
加药泵
6
6

0.7

8
二级沉淀池
排泥泵
1.5
1.5

0.7

9
回用水池
回用水泵
3.7
3.7

0.7

小计

( 2) 用水量估算
药剂配制用水量约1.0m3/d, 清洗用水约为0.1m3/d, 最大用水系数按1.0计, 则日最大用水量约1.1m3/d。当地自来水用水价格为5.5元/m3计。
( 3) 药剂量估算
PAC合计用量为160kg/d, PAC单价按1.7元/kg计;
PAM合计用量为16kg/d, PAM单价按15元/kg计;
( 4) 人工费估算
污水站定员2人, 人均工资及福利按平均1500元/月•人, 一个月按30d计。

5.3 运行费用汇总表
表5.3-1 运行费用汇总表
分项
运行费用
数量
单价
运行费
运行费
( 元/天)
( 元/吨)
1
电
398.384kwh/d
1.5元/kwh
597.6
0.19
2
水
1.1m3/d
5.5元/m3
6.05
0.00
3
PAC
160kg/d
1.7元/kg
272
0.085
4
PAM
16kg/d
15元/kg
240
0.075
5
人工费
2人
1500元/月•人
100
0.03
合计
1215.65
0.38

六、 总投资估算
6.1 编制说明
( 1) 编制依据
1) 《浙江省建设工程施工取费定额( ) 》;
2) 《浙江省建筑工程预算定额( ) 》;
3) 《浙江省安装工程预算定额( ) 》;
4) 《浙江省市政工程预算定额( ) 》;
5) 类似工程技术经济指标。
( 2)取费标准
1) 设备和主材价参考市场价格及厂家询价计算
2) 前期工作费: 第一部分费用的1.5%
3) 招投标管理费: 第一部分费用的0.5%
4) 设计费: 第一部分费用的4.5%
5) 施工图预算编制费: 设计费的10%
6) 工程保险费: 第一部分费用的0.5%
7) 工程监理费: 第一部分费用的1.5%
8) 工程质检费: 第一部分费用的0.3%
9) 联合试运转费: 污水处理厂设备费的1.5%

6.2 主要设备投资估算表
序号
单体技术
设备名称
规格及型号
单位
数量
单价
( 万元)
总价
( 万元)
1
集水池
污水提升泵
类型: 液下泵
流量: 200m3/h
扬程: 10m
功率: 11kw
转速: 1450r/min
材质: 不锈钢316或碳钢衬FRP
台
3
4.5
14.0
2
浮球液位计

套
1
0.1
0.1
3
平流式沉淀池
螺旋提砂器
螺旋外径: 380mm
电机功率: 1.5kw
转速: 4.8r/min
分离粒径: ≥0.2mm
材质: 不锈钢316或碳钢衬FRP
台
2
15.0
30.0
4
刮泥机
类型: 行车式刮泥机
规格: 轨距12.6m
功率: 2.2kw
行走速度: 1.0m/min
材质: 不锈钢316或碳钢衬FRP
台
1
26.0
26.0
5
排泥泵
类型: 卧式离心泵
流量: 40m3/h
扬程: 12m
功率: 2.2kw
转速: 1450r/min
材质: 泵头衬PE, 主体不锈钢316或碳钢衬FRP
台
4
2.5
10.0
6
气浮池
自吸式溶气机
功率: 7.5kw, 材质: 不锈钢316
台
4
7.0
28.0
7
溶气释放器

套
2
0.5
1.0
8
反应搅拌机
功率: 1.5kw
桨叶类型: 平桨叶式
桨叶直径: 1000mm
安装深度: 1.6m
材质: 不锈钢316或FRP
台
4
1.5
6.0
9

刮渣机
规格: 轨距4.0m
功率: 0.75kw
行走速度: 1.0m/min
材质: 不锈钢316或碳钢衬FRP
台
2
10.0
20.0
10
活性砂滤池
活性砂过滤器
技术参数: 过滤面积6m2
材质: 导砂斗、 布水器、 内部连接管为玻璃钢, 洗砂器为PP-R
套
8
4.0
32.0
11
石英砂

m3
100
0.02
2.0
12
空压机
气量: 0.75m3/min
压力: 0.8mPa
功率: 5.5kw
材质: 不锈钢304
台
2
4.8
9.6
13
空气贮罐
规格: V=0.5m3, P=0.8mPa;
材质: 不锈钢304
台
1
3.0
3.0
14
精密过滤器
规格: Q=1.2m3/min;
材质: 不锈钢316或碳钢衬FRP
台
2
3.8
7.6
15
加药装置
主体结构
溶药区: φ1.0m×1.0m
贮药区: 1.0m×1.0m×1.0m
材质: 碳钢
防腐要求: 内壁五油三布, 外壁二油一布
说明: 配套公共操作平台不锈钢316
座
2
5.0
10.0
16
加药搅拌机
功率: 0.75kw
桨叶类型: 平桨叶式
桨叶直径: 600mm
安装深度: 0.7m
材质: 不锈钢316或FRP
台
2
1.5
3.0
17
加药泵
规 格: 隔膜式计量泵
流 量: 0-560L/h
压 力: 0.3MPa
功 率: 0.37kw
台
4
2.5
10.0
18
电气系统
设备
元器件: 施耐德或西门子
控制柜、 动力柜: 国产名牌
材质: 耐防腐
套
1
18.0
18.0
19
电缆
按图估算
m
若干
7.0
7.0
小计

237.3

6.3 建筑工程投资估算表
序号
构筑物名称
尺寸L×B×H( m)
数量
结构
造价估算
( 万元)
1
集水池
L4.0m×B4.0m×H3.0m
1座
钢砼
4.8
2
平流式沉淀池
L37.0m×B12.0m×H4.0m
1座
钢砼
159.8
3
气浮池
L16.0m×B8.0m×H2.5m
1座
钢砼
32.0
4
活性砂滤池
L9.8m×B4.9m×H7.2m
1座
钢砼
34.5
5
干化堆场
数量: 约200m2, 围堰高度40cm
1座
砖混
10.0
6
设备基础
若干
1座
钢砼
8.0
小计
249.1

6.4 总投资估算表
序 号
工程及费用名称
工程估算费用( 人民币: 万元)
占比
建筑工程
设备工程
安装工程
其它费用
合计
Ⅰ
第一部分费用
249.10
237.30
48.64
0.00
535.04
83.90%
1
合计
249.10
237.30
48.64

535.04
83.90%
II
第二部分费用
0.00
0.00
0.00
62.68
62.68
9.83%
1
工程监理费

17.66
17.66
2.77%
2
工程质检费

1.61
1.61
0.25%
3
工程设计费

24.08
24.08
3.78%
4
工程保险费

2.68
2.68
0.42%
5
施工图预算编制费

2.41
2.41
0.38%
6
招投标代理费

2.68
2.68
0.42%
7
联合试车费

3.56
3.56
0.56%
8
前期工作费

8.03
8.03
1.26%
III
第一、 第二部分费用合计
249.10
237.30
48.64
62.68
597.72
93.73%
IV
预备费

40.00
40.00
6.27%
V
工程静态投资
249.10
237.30
48.64
102.68
637.72
100.00%
VI
建设期贷款利息

0.00
0.00
0.00%
VII
铺底流动资金

0.00
0.00
0.00%
VIII
建设工程总投资
249.10
237.30
48.64
102.68
637.72
100.00%

占比
39.06%
37.21%
7.63%
16.10%
100.00%
