水利水电工程质量评定用表空表

176

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
水利水电工程

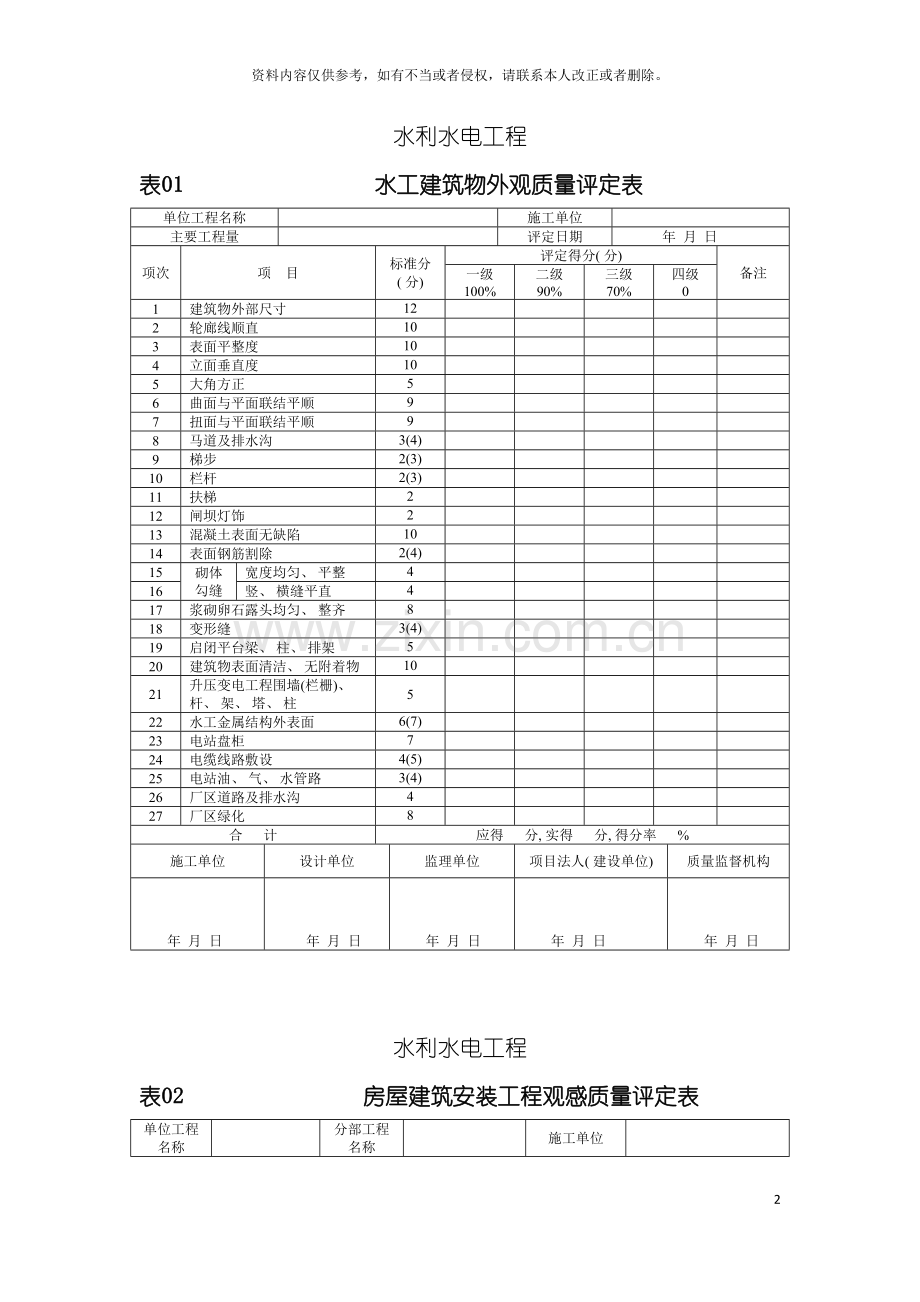

表01 水工建筑物外观质量评定表
单位工程名称

施工单位

主要工程量

评定日期
年 月 日
项次
项 目
标准分
( 分)
评定得分( 分)
备注
一级
100%
二级
90%
三级
70%
四级
0
1
建筑物外部尺寸
12

2
轮廊线顺直
10

3
表面平整度
10

4
立面垂直度
10

5
大角方正
5

6
曲面与平面联结平顺
9

7
扭面与平面联结平顺
9

8
马道及排水沟
3(4)

9
梯步
2(3)

10
栏杆
2(3)

11
扶梯
2

12
闸坝灯饰
2

13
混凝土表面无缺陷
10

14
表面钢筋割除
2(4)

15
砌体
勾缝
宽度均匀、 平整
4

16
竖、 横缝平直
4

17
浆砌卵石露头均匀、 整齐
8

18
变形缝
3(4)

19
启闭平台梁、 柱、 排架
5

20
建筑物表面清洁、 无附着物
10

21
升压变电工程围墙(栏栅)、 杆、 架、 塔、 柱
5

22
水工金属结构外表面
6(7)

23
电站盘柜
7

24
电缆线路敷设
4(5)

25
电站油、 气、 水管路
3(4)

26
厂区道路及排水沟
4

27
厂区绿化
8

合 计
应得 分, 实得 分, 得分率 %
施工单位
设计单位
监理单位
项目法人( 建设单位)
质量监督机构
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日

水利水电工程
表02 房屋建筑安装工程观感质量评定表
单位工程名称

分部工程名称

施工单位

结构类型

建筑面积

评定日期
年 月 日
项次
项 目
标准分
( 分)
评定得分( 分)
备注
一级
100%
二级
90%
三级
80%
四级
70%
五级
0
1
建

筑

工

程
室外墙面
10

2
室外大角
2

3
外墙面横竖线角
3

4
散水、 台阶、 明沟
2

5
滴水槽(线)
1

6
变形缝、 水落管
2

7
屋面坡向
2

8
屋面防水层
3

9
屋面细部
3

10
屋面保护层
1

11
室内顶棚
4(5)

12
室内墙面
10

13
地面与楼面
10

14
楼梯、 踏步
2

15
厕浴、 阳台泛水
2

16
抽气、 垃圾道
2

17
细木、 护栏
2(4)

18
门安装
4

19
窗安装
4

20
玻璃
2

21
油漆
4(6)

22
室内给排水
管道坡度、 接口、 支架、 管件
3

23
卫生器具、 支架、 阀门、 配件
3

24
检查口、 扫除口、 地漏
2

续表02
项次
项 目
标准分
( 分)
评定得分( 分)
备注
一级
100%
二级
90%
三级
80%
四级
70%
五级
0
25
室内采暖
管道坡度、 支架、 接口、 弯道
3

26
散热器及支架
2

27
伸缩器、 膨胀水箱
2

28
室内煤气
管道坡度、 接口、 支架
2

29
煤气管与其它管距离
1

30
煤气表、 阀门
1

31
室内电气安装
线路敷设
2

32
配电箱( 盘、 板)
2

33
照明器具
2

34
开关、 插座
2

35
防雷、 动力
2

36
通风
风管、 支架
2

37
风口、 风阀、 罩
2

38
风机
1

39
空调
风管、 支架
2

40
风口、 风阀
2

41
空气处理室、 机组
1

42
电梯
运行、 平层、 开关门
3

43
层门、 信号系统
1

44
机房
1

合计
应得 分, 实得 分, 得分率 %
施工单位
设计单位
监理单位
项目法人( 建设单位)
质量监督机构
年 月 日
年 月 日
年 月 日
年 月 日
年 月 日

水利水电工程
表03 分部工程施工质量评定表
单位工程名称

施工单位

分部工程名称

施工日期
自 年 月 日至 年 月 日
分部工程量

评定日期
年 月 日
项次
单元工程类别
工程量
单元工程个数
合格个数
其中优良个数
备 注
1

2

3

4

5

6

合计

主要单元工程、 重要隐蔽工程及关键部位的单元工程

施工单位自评意见
监理单位复核意见
本分部工程的单元工程质量全部合格, 优良率
为 %, 主要单元工程、 重要隐蔽工程及关键部位单元工程 项, 质量 。施工中 发生过 质量事故。原材料质量 , 金属结构、 启闭机质量 , 机电产品质量 。中间产品质量 。
分部工程质量等级:
质检部门评定人:
项目经理或经理代表: ( 盖公章)

年 月 日

复核意见:

分部工程质量等级:

监理工程师:

年 月 日

总监或总监代表: ( 盖公章)

年 月 日
质量监督机构核定
核定意见:

核定等级: 核定人: ( 签名) 项目站负责人: ( 签名)
年 月 日 年 月 日
注 分部工程质量在施工单位质检部门自评的基础上, 由监理单位复核其质量等级, 报质量监督机构核备。大型水利枢纽工程主体建筑物的分部工程质量, 在施工单位自评、 监理单位复核后, 需报质量监督机构核定其质量等级。

水利水电工程
表04 单位工程施工质量检验资料核查表
单位工程名称

施工单位

核定日期
年 月 日
项次
项 目
份数
核 查 情 况
1
原材料
水泥出厂合格证、 厂家试验报告

2
钢材出厂合格证、 厂家试验报告

3
外加剂出厂合格证及技术性能指标

4
粉煤灰出厂合格证及技术性能指标

5
防水材料出厂合格证、 厂家试验报告

6
止水带出厂合格证及技术性能试验报告

7
土工布出厂合格证及技术性能试验报告

8
装饰材料出厂合格证及有关技术性能资料

9
水泥复验报告及统计资料

10
钢材复验报告及统计资料

11
其它原材料出厂合格证及技术性能资料

12
中间产品
砂、 石骨料试验资料

13
石料试验资料

14
混凝土拌和物检查资料

15
混凝土试件统计资料

16
砂浆拌和物及试件统计资料

17
混凝土预制件( 块) 检验资料

18
金属结构及启闭机
拦污栅出厂合格证及有关技术文件

19
闸门出厂合格证及有关技术文件

20
启闭机出厂合格证及有关技术文件

21
压力钢管生产许可证及有关技术文件

22
闸门、 拦污栅安装测量记录

23
压力钢管安装测量记录

24
启闭机安装测量记录

25
焊接记录及探伤报告

26
焊工资质证明材料( 复印件)

27
运行试验记录

续表04
项次
项 目
份数
核 查 情 况
28
机电设备
产品出厂合格证、 厂家提交的安装说明书及有关文件

29
重大设备质量缺陷处理资料

30
水轮发电机组安装测量记录

31
升压变电设备安装测试记录

32
电气设备安装测试记录

33
焊缝探伤报告及焊工资质证明

34
机组调试及试验记录

35
水力机械辅助设备试验记录

36
发电电气设备试验记录

37
升压变电电气设备检测试验报告

38
管道试验记录

39
72小时试运行记录

40
重 要 隐 蔽 工 程 施 工 记 录
灌浆记录、 图表

41
造孔灌注桩施工记录、 图表

42
振冲桩振冲记录

43
基础排水工程施工记录

44
地下防渗墙施工记录

45
其它重要施工记录

46
综合资料
质量事故调查及处理报告、 重大缺陷处理检查记录

47
工程试运行期观测资料

48
工序、 单元工程质量评定表

49
分部工程、 单位工程质量评定表

施工单位自查意见
监理单位复查结论

自查:

填表人:

质检部门负责人: ( 公章)

年 月 日

复查:

监理工程师:

监理单位: ( 公章)

年 月 日

水利水电工程
表05 单位工程施工质量评定表
工程项目名称

施工单位

单位工程名称

施工日期
自 年 月 日至 年 月 日
单位工程量

评定日期
年 月 日
序号
分部工程名称
质量等级
序号
分部工程名称
质量等级
合格
优良
合格
优良
1

8

2

9

3

10

4

11

5

12

6

13

7

14

分部工程共 个, 其中优良 个, 优良率 %, 主要分部工程优良率 %
原材料质量

中间产品质量

金属结构、 启闭机制造质量

机电产品制造质量

外观质量
应得 分, 实得 分, 得分率 %
施工质量检验资料

质量事故情况

施工单位自评等级:

评定人:

项目经理: ( 公章)

年 月 日

监理复核等级:

复核人:

总监理工程师: ( 公章)

年 月 日

质量监督机构核定等级:

核定人:

项目监督负责人: ( 公章)

年 月 日

水利水电工程
表06 工程项目施工质量评定表
工程项目名称

项目法人(建设单位)

工程等级

设计单位

建设地点

监理单位

主要工程量

施工单位

开工、 竣工日期
年 月至 年 月
评定日期
年 月 日
序号
单位工程名称
单元工程质量统计
分部工程质量统计
单位工程质量等级
备注
个数(个)
其中优良(个)
优良率(%)
个数(个)
其中优良(个)
优良率(%)
1

加△者为主要建筑物单位工程
2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

单元工程、 分部工程合计

评定结果
本项目有单位工程 个, 质量全部合格。其中优良单位工程 个, 优良率 %, 主要建筑物单位工程优良率 %
监理意见
项目法人( 建设单位) 意见
质量监督机构核定意见
工程项目质量等级:

总监理工程师:

监理单位: ( 公章)

年 月 日
工程项目质量等级:

法定代表人:

项目法人: ( 公章)

年 月 日
工程项目质量等级:

项目站长或负责人:

质量监督机构机构: ( 公章)

年 月 日

水利水电工程
表1.1 岩石边坡开挖单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、 部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
△保护层开挖
浅孔、 密孔、 少药量、 火炮爆破

2
△平均坡度
小于或等于设计坡度

3
开挖坡面
稳定、 无松动岩块

项次
检 测 项 目
设计值
允许偏差
( cm)
实 测 值
合格数( 点)
合格率( %)
1
坡脚标高

+20
-10

2
坡面局部超欠挖
斜长
小于等于15cm

+30
-20

3
斜长
大于15cm

+50
-30

检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
单元工程质量等级

主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %

施
工
单
位

年 月 日
建设(监理)单位

年 月 日
注 ”+”为超挖, ”-”为欠挖。

水利水电工程
表1.2 岩石地基开挖单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、 部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检验记录
1
△保护层开挖
浅孔、 密孔、 少药量、 火炮爆破

2
△建基面
无松动岩块, 无爆破影响裂隙

3
△断层及裂隙密集带
按规定挖槽。槽深为宽度的1～1.5倍。规模较大时, 按设计要求处理

4
△多组切割的不稳定岩体
按设计要求处理

5
岩溶洞穴
按设计要求处理

6
软弱夹层
厚度大于5cm者, 挖至新鲜岩层或设计规定的深度

7
夹泥裂隙
挖1～1.5倍断层宽度, 清除夹泥, 或按设计要求处理

项次
检 测 项 目
设计值
允许偏差
( cm)
实 测 值
合格数(点)
合格率(%)
1
无结构要求或无配筋
坑( 槽) 长宽
＜5m

+20 -10

2
5～10m

+30 -20

3
10～15m

+40 -30

4
＞15m

+50 -30

5
坑( 槽) 底部标高

+20 -10

6
垂直或斜面平整度

20

7
有结构要求或有配筋
坑( 槽) 长宽
＜5m

+10 -0

8
5～10m

+20 -0

9
10～15m

+30 -0

10
＞15m

+40 -0

11
坑( 槽) 底部标高

+20 -0

12
垂直或斜面平整度

15

检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %

施工单位

年 月 日
建设(监理)单位

年 月 日
注 ”+”为超挖, ”-”为欠挖。

水利水电工程
表1.3 岩石洞室开挖单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、 部位

检验日期
年 月 日
项次
检查项目
质量标准
检验记录
1
△开挖岩面
无松动岩块、 小块悬挂体

2
△地质弱面处理
符合设计要求

3
△洞室轴线
符合规范要求

项次
检测项目
设计值
允许偏差
( cm)
实测值
合格数(点)
合格率(% )
1
无结构要求或无配筋
底部标高

+20 -10

2
径向

+20 -10

3
侧墙

+20 -10

4
开挖面平整度

15

5
有结构要求或有配筋
底部标高

+20 -0

6
径向

+20 -0

7
侧墙

+20 -0

8
开挖面平整度

10

检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准, 检测项目实测 点合格率
%

施工单位

年 月 日
建设(监理)单位

年 月 日
注 ”+”为超挖, ”-”为欠挖。

水利水电工程
表1.4 软基和岸坡开挖单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、 部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检验记录
1
地基清理和处理
无树根、 草皮、 乱石、 坟墓, 水井泉眼已处理, 地质符合设计

2
△取样检验
符合设计要求

3
岸坡清理和处理
无树根、 草皮、 乱石。有害裂隙及洞穴已处理

4
岩石岸坡清理坡度
符合设计要求

5
△粘土、 湿陷性黄土清理坡度
符合设计要求

6
截水槽地基处理
泉眼、 渗水已处理, 岩石冲洗洁净, 无积水

7
△截水槽( 墙) 基岩面坡度
符合设计要求

项次
检 测 项 目
设计值
允许偏差
( cm)
实 测 值
合格数(点)
合格率(%)
1
无结构要求, 无配筋
坑( 槽) 长或宽
5m以内

+20 -10

2
5～10m

+30 -20

3
10～15m

+40 -30

4
15m以上

+50 -30

5
坑( 槽) 底部标高

+20 -10

6
垂直或斜面平整度

20

7
有结构要求或有配筋
基坑( 槽) 长宽
5m以内

+20 -0

8
5～10m

+30 -0

9
10～15m

+40 -0

10
15m以上

+40 -0

11
坑( 槽) 底部标高

+20 -0

12
垂直或斜面平整度

15

检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %

施工单位

年 月 日
建设(监理)单位

年 月 日
注 ”+”为超挖, ”-”为欠挖。

水利水电工程
表1.5 混凝土单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、 部位

评定日期
年 月 日
项次
工 序 名 称
工 序 质 量 等 级
1
基础面或混凝土施工缝处理

2
模板

3
△钢筋

4
止水、 伸缩缝和排水管安装

5
△混凝土浇筑

评 定 意 见
单元工程质量等级
工序质量全部合格, 主要工序——钢筋、 混凝土浇筑两工序质量 , 工序质量优良率为 %

施工单位

年 月 日
建设(监理)单位

年 月 日

水利水电工程
表1.5-1 基础面或混凝土施工缝处理工序质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、 部位

检验日期
年 月 日
项次
检查项目
质量标准
检验记录
1
基础岩面
⑴
△建基面
无松动岩块

⑵
△地表水和地下水
妥善引排或封堵

⑶
岩面清洗
清洗洁净, 无积水, 无积渣杂物

2
混凝土施工缝
⑴
△表面处理
无乳皮、 成毛面

⑵
混凝土表面清洗
清洗洁净, 无积水, 无积渣杂物

3
软基面
⑴
△建基面
预留保护层已挖除, 地质符合设计要求

⑵
垫层铺填
符合设计要求

⑶
基础面清理
无乱石、 杂物, 坑洞分层回填夯实

评 定 意 见
工序质量等级
主要检查项目全部符合质量标准, 一般检查项目 质量标准

施工单位

年 月 日
建设(监理)单位

年 月 日

水利水电工程
表1.5-2 混凝土模板工序质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、 部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
△稳定性、 刚度和强度
符合设计要求

2
模板表面
光洁、 无污物、 接缝严密

项次
检 测 项 目
设计值
允许偏差(mm)
实测值
合格数(点)
合格率(%)
外露表面
隐蔽
内面
钢模
木模
1
模板平整度: 相邻两板面高差

2
3
5

2
局部不平(用2m直尺检查)

2
5
10

3
板面缝隙

1
2
2

4
结构物边线与设计边线

10
15

5
结构物水平断面内部尺寸

±20

6
承重模板标高

±5

7
预留孔、 洞尺寸及位置

±10

检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %

施工单位

年 月 日
建设(监理)单位

年 月 日

水利水电工程
表1.5-3 混凝土钢筋工序质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、 部位

检验日期
年 月 日
项次
检 查 项 目
质量标准
检验记录
1
△钢筋的数量、 规格尺寸、 安装位置
符合设计图纸

2
焊缝表面和焊缝中
不允许
有裂缝

3
△脱焊点和漏焊点
无

项次
检 测 项 目
设计值
允许偏差
(mm)
实 测 值
合格数(点)
合格率(%)
1
点焊及电弧焊
帮条对焊接头中心的纵向偏移差

0.5d

2
接头处钢筋轴线的曲折

4度

3
△焊缝
长 度

-0.5d

高 度

-0.05d

宽 度

-0.1d

咬边深度

0.05d
不大于1

表面气孔夹渣
在2d长度上

不多于2个

气孔、 夹渣直径

不大于3

4
△绑扎
缺扣、 松扣

≤20%
且不集中

弯钩朝向正确

符合设计图纸

搭接长度

-0.05
设计值

续表1.5-3
项次
检 测 项 目
设计值
允许偏差(mm)
实 测 值
合格数(点)
合格率(%)
5
对焊及熔槽焊
△焊接接头根部未焊透深度
φ25～40mm钢筋

0.15d

φ40～70mm钢筋

0.10d

接头处钢筋中心线的位移

0.1d
不大于2

焊缝表面( 长为2d) 和焊缝截面上蜂窝、 气孔、 非金属杂质

不大于
1.5d, 3个

6
钢筋长度方向的偏差

±1/2净
保护层厚

7
同一排受力钢筋间距的局部偏差
柱及梁

±0.5d

板、 墙

±0.1间距

8
同一排中分布钢筋间距的偏差

±0.1间距

9
双排钢筋, 其排与排间距的局部偏差

±0.1排距

10
梁与柱中钢箍间距的偏差

0.1箍筋间距

11
保护层厚度的局部偏差

±1/4净
保护层厚

检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %

施工单位

年 月 日
建设(监理)单位

年 月 日

水利水电工程
表1.5-4 混凝土止水、 伸缩缝和排水管安装工序质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、 部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
伸缩缝制作及安装
涂敷沥青料
混凝土表面洁净干燥, 涂刷均匀平整, 与混凝土粘接紧密, 无气泡及隆起现象

2
粘贴沥青油毛毡
伸缩缝表面清洁干燥, 蜂窝麻面已处理并填平, 外露施工铁件割除, 铺设厚度均匀平整, 搭接紧密

3
铺设预制油毡板
混凝土表面清洁, 蜂窝麻面处理并填平, 外露施工铁件割除, 铺设厚度均匀平整、 牢固, 相邻块安装紧密平整无缝

4
△沥青井、 柱安装
电热原件及绝缘材料置放准确牢固, 不短路, 沥青填塞密实, 安装位置准确、 稳固, 上下层衔接好

项次
检测项目
设计值
允许偏差(mm)
实 测 值
合格数(点)
合格率(%)
1
金属、 塑料、 橡胶止水
金属止水片的几何尺寸
宽

±5

2
高(牛鼻子)

±2

长

±20

3
△金属止水片搭接长度

不小于20
双面氧焊

4
安装偏差
大致积混凝土

±30

细部结构

20

5
△插入基岩部分

符合设计
要 求

6
坝体排水管安装
拔管
排水管
平面位置

≤100

7
倾斜度

≤4%

8
多孔性
排水管
平面位置

≤100

9
倾斜度

≤4%

10
△排水管通畅性

通畅

检测结果
共检测 点, 其中合格 点, 合格率 %
评 定 意 见
工序质量等级
主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %

施工单位

年 月 日
建设
(监理)
单位

年 月 日

水利水电工程
表1.5-5 混凝土浇筑工序质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、 部位

检验日期
年 月 日至 月 日
项次
检查项目
质量标准
检验记录
优良
合格
1
砂浆铺筑
厚度不大于3cm、 均匀平整、 无漏铺
厚度不大于3cm, 局部稍差

2
△入仓混凝土料
无不合格料入仓
少量不合格料入仓, 经处理尚能基本满足设计要求

3
△平仓分层
厚度不大于50cm, 铺设均匀, 分层清楚, 无骨料集中现象
局部稍差

4
△混凝土振捣
垂直插入下层5cm, 有次序, 无漏振
无架空和漏振

5
△铺料间歇时间
符合要求, 无初凝现象
上游迎水面15cm以内无初凝现象, 其它部位初凝累计面积不超过1%并经处理合格

6
积水和泌水
无外部水流入, 泌水排除及时
无外部水流入, 有少量泌水, 排除不够及时

7
插筋、 管路等埋设件保护
保护好, 符合要求
有少量位移, 但不影响使用

8
混凝土养护
混凝土表面保持湿润无时干时湿现象
混凝土表面保持湿润, 但局部短时间有时干时湿现象

9
△有表面平整要求的部位
符合设计规定
局部稍超出规定, 但累计面积不超过0.5%

10
麻面
无
少量麻面, 但累计面积不超过0.5%

11
蜂窝狗洞
无
轻微、 少量、 不连续、 单个面积不超过0.1m2, 深度不超过骨料最大粒径, 已按要求处理
%
12
△露筋
无
无主筋外露, 箍、 副筋个别微露,
