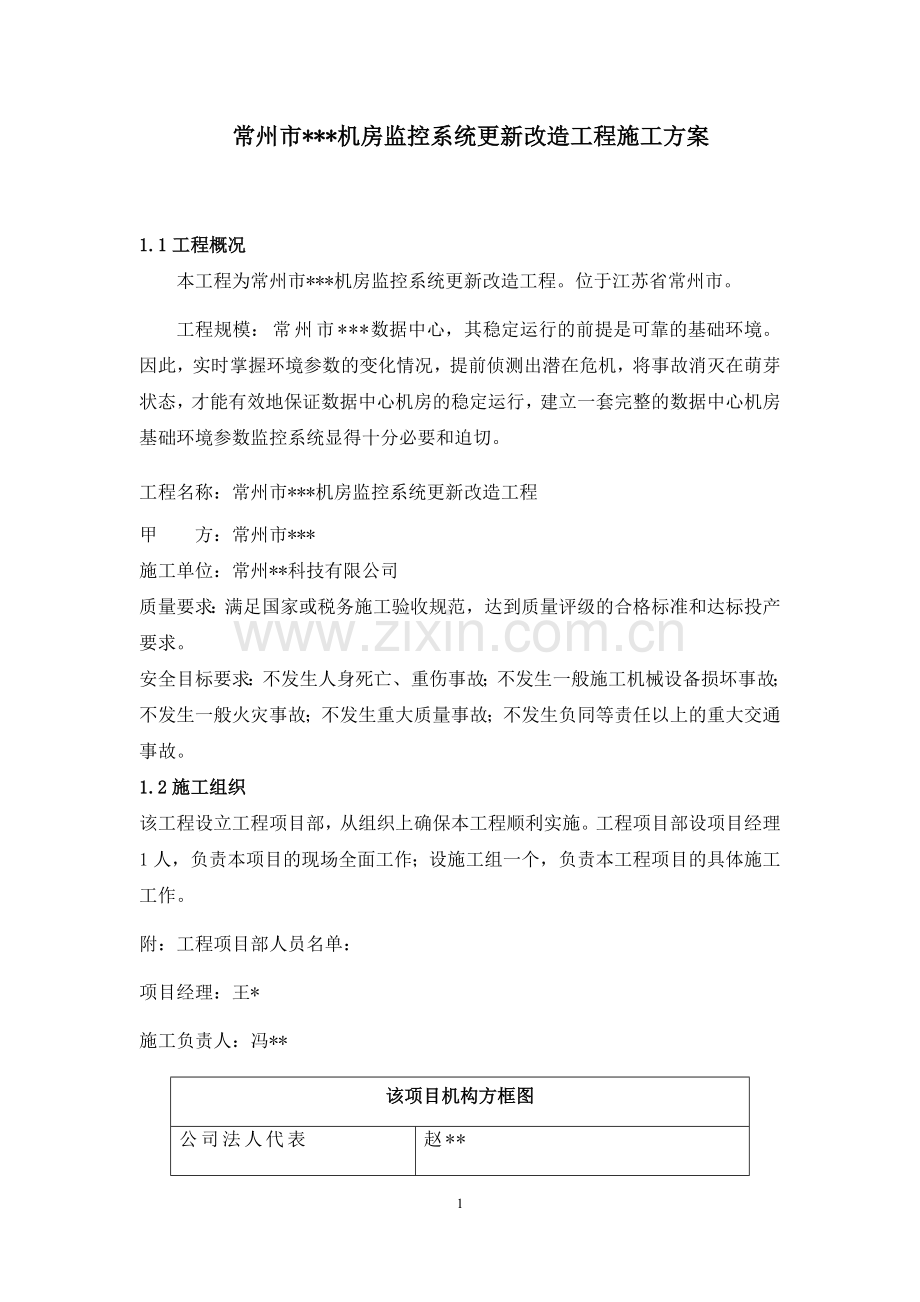

常州市***机房监控系统更新改造工程施工方案

1.1工程概况
本工程为常州市***机房监控系统更新改造工程。位于江苏省常州市。
工程规模：常州市***数据中心，其稳定运行的前提是可靠的基础环境。因此，实时掌握环境参数的变化情况，提前侦测出潜在危机，将事故消灭在萌芽状态，才能有效地保证数据中心机房的稳定运行，建立一套完整的数据中心机房基础环境参数监控系统显得十分必要和迫切。
工程名称：常州市***机房监控系统更新改造工程
甲 方：常州市***
施工单位：常州**科技有限公司
质量要求：满足国家或税务施工验收规范，达到质量评级的合格标准和达标投产要求。
安全目标要求：不发生人身死亡、重伤事故；不发生一般施工机械设备损坏事故；不发生一般火灾事故；不发生重大质量事故；不发生负同等责任以上的重大交通事故。
1.2施工组织
该工程设立工程项目部，从组织上确保本工程顺利实施。工程项目部设项目经理1人，负责本项目的现场全面工作；设施工组一个，负责本工程项目的具体施工工作。
附：工程项目部人员名单：
项目经理：王*
施工负责人：冯**
该项目机构方框图
公司法人代表
赵**

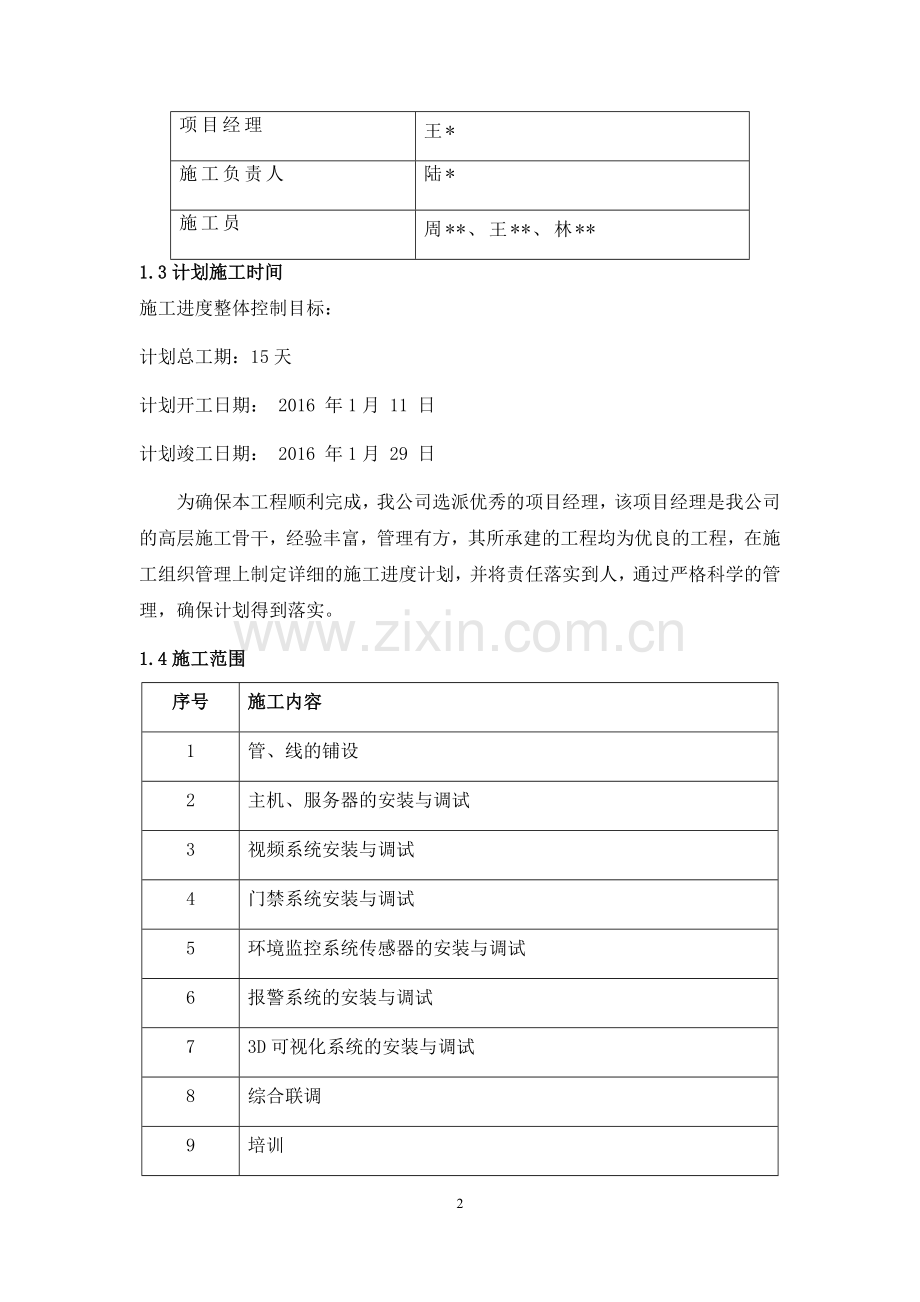

项目经理
王*
施工负责人
陆*
施工员
周**、王**、林**
1.3计划施工时间
施工进度整体控制目标：
计划总工期：15天
计划开工日期： 2016 年1月 11 日
计划竣工日期： 2016 年1月 29 日
为确保本工程顺利完成，我公司选派优秀的项目经理，该项目经理是我公司的高层施工骨干，经验丰富，管理有方，其所承建的工程均为优良的工程，在施工组织管理上制定详细的施工进度计划，并将责任落实到人，通过严格科学的管理，确保计划得到落实。
1.4施工范围
序号
施工内容
1
管、线的铺设
2
主机、服务器的安装与调试
3
视频系统安装与调试
4
门禁系统安装与调试
5
环境监控系统传感器的安装与调试
6
报警系统的安装与调试
7
3D可视化系统的安装与调试
8
综合联调
9
培训
10
验收

1.5 施工内容步骤
1、管、线的铺设：
数据信号的传输采用网线进行传输，即数据信号不经过频率变换等任何处理由前端传感器通过网线直接传输到后端监控主机的传输方式。由于数据是通过网线进行传输数据衰减很小，而且在机房里面所以可以不用考虑衰减带来的影响。
2、主机、服务器的安装与调试：
1） 监控主机与服务器安装位置确认；
2） 主控设备的安装；
3） 主机应端正、平稳安装在监视器机柜上，应有良好的通风散热环境。
4） 并入交换机设备，分配IP号等；
3、视频系统安装与调试
1） 原有视频探头拆除工作；
2） 硬盘录像机平整安装机柜内；
3） 前端9个摄像机的安装；、
4） 摄像机与NVR的IP号分配；
5） 视频监控系统的调试；
4、门禁系统安装与调试
1） 将原有门禁控制器拆除；
2） 更换新控制主板与电源；
3） 设备电锁、出门按纽、读卡器设备连接；
4） 并网分配IP；
5） 门禁系统软件安装、调试；
5、环境监控系统传感器的安装与调试
5.1 温湿度传感器的安装与调试
1） 将温湿度传感器RS485信号，通过网线引出接到智能采集服务器的传感器接口上，设备可以设置地址码（不重复），每个传感器上面带有液晶屏显示；
2） 闭合智能采集服务器电源开关，若设备通电，即可看到设备液晶屏所显示的温度与湿度数值。

5.2 定位漏水传感器的安装与调试
1） 将定位漏水传感器安装在精密空调静电地板下方，通过网线引出接到智能采集服务器的传感器接口上；
2） 15米定位漏水绳围绕空调底部与管道易漏水处辅设，并连接定位漏水传感器；
3） 闭合智能采集服务器电源开关，若设备通电，便可听到设备启用声音；

5.3 电磁阀的安装与调试
1） 电磁阀安装位置：精密空调总进水管道上；
2） 安装方法：关停总进水管阀门，在机房内进水管上加装电磁阀；
3） 调试：联动漏水，判断电磁阀关闭情况；
5.4 动力设备的安装与调试
1） 总市电进线处加装智能三相电量仪，通过网线引出接到智能采集服务器的传感器接口上；
2） UPS进线上加装智能三相电量仪，通过网线引出接到智能采集服务器的传感器接口上；
3） 在重要10路支路上加装开关量采集模块；通过网线引出接到智能采集服务器的传感器接口上；
4） 在三台精密空调电源开关上加装能耗传感器；通过网线引出接到智能采集服务器的传感器接口上；

5.5 UPS模块的安装与调试
1） 将UPS提供的智能通讯口，用数据线或网络线将UPS直接连接到智能监控模块上，由智能监控模块将数据转发到智能采集服务器上；
2） 实时监视UPS整流器、逆变器、电池、旁路、负载等各部分的运行状态与参数；

5.6 精密空调模块的安装与调试
1） 精密空调提供智能通讯口，用数据线或网络线将精密空调直接连接到智能监控模块上，由智能监控模块将数据转发到智能采集服务器上。
2） 实时监视回风温度、回风湿度、回风温湿度限值、温度设定值、湿度设定值、 加热器运行状态、制冷器运行状态、除湿器运行状态、压缩机高低压报警、 主风扇过载报警、滤网堵塞报警等

6、 报警系统的安装调试
1. 语音网关的安装；用USB接口并入监控主机并调试；
2. 短信报警系统的安装；EIC-NS报警模块是一种的短信报警系统。它可与环控主机相连接；采用网络接口。
3. 声光报警模块式一种声音报警系统；。他可与环控主机相连接；采用输出报警端子接口。
7、3D可视化系统的安装与调试
1. 将原先由研发中心开发好的3D可视化系统进行安装至服务器；
2. 设置相应路径模拟仿真场景；
3. 温度场查看；
4. 各个监测点的终合调试与模拟；
8、系统综合调试
1. 在各个子系统调试完后进行；
2. 对每个传感器定位编号；
3. 检查系统的联动性能；
4. 现场模拟警情，设置报警并查看实效性；
5. 检查系统的运行质量与效果；
6. 在现场情况允许、建设单位同意的情况下，改变报警值的上限值和下限值，以确定报警设备是否正常工作。在系统各项指标均达到设计要求后，可将系统连续开机24小时，若无异常，则调试结束。
