BOSCH会议室方案说明【重要】.doc

[键入作者姓名]
[键入公司名称]

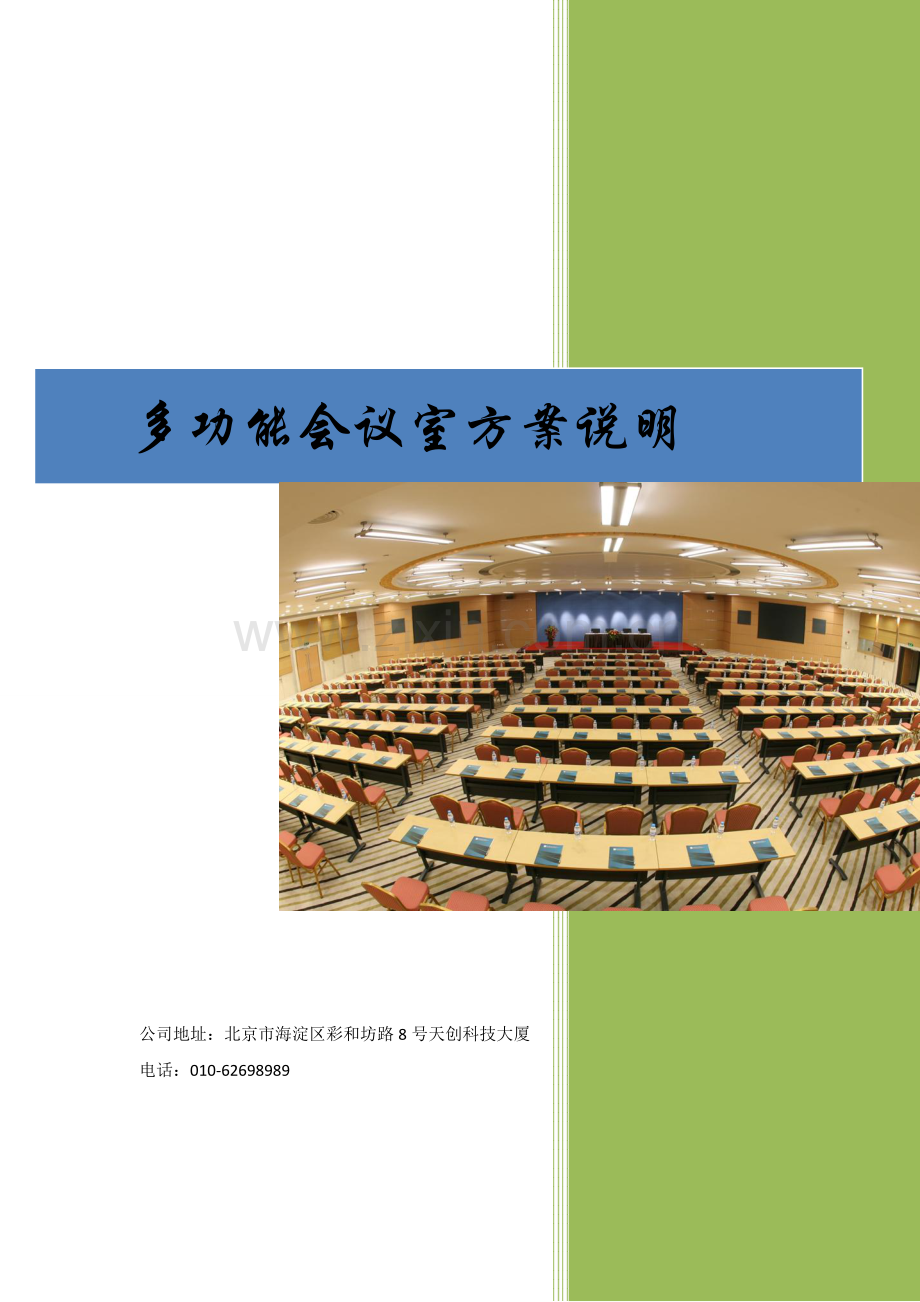

多功能会议室方案说明

公司地址：北京市海淀区彩和坊路8号天创科技大厦
电话：[phone]

[选取日期]

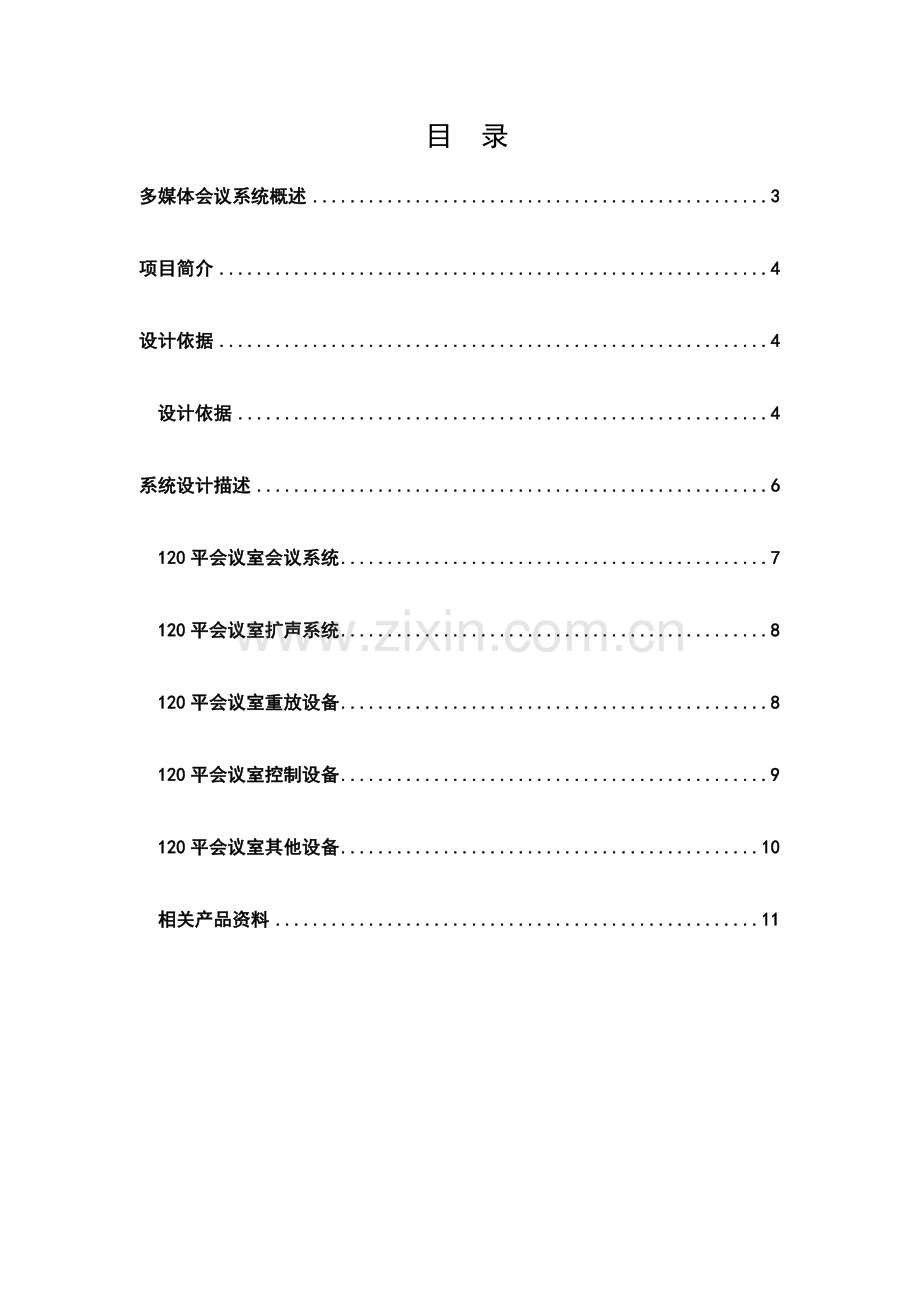

目 录
多媒体会议系统概述 3
项目简介 4
设计依据 4
设计依据 4
系统设计描述 6
120平会议室会议系统 7
120平会议室扩声系统 8
120平会议室重放设备 8
120平会议室控制设备 9
120平会议室其他设备 10
相关产品资料 11
多媒体会议系统概述
所谓多媒体会议系统，是指可以用于召开各类会议、学术讨论、演讲、报告、新闻发布、产品展示、多媒体教学培训、观看电影、举办中小型文艺演出、舞会等活动的场所。通常面积较大，并且设有舞台、活动座椅和独立的控制室。它结合了现代化的专业音响设施、多媒体显示设备、高清晰摄录像技术、智能化集中控制、舞台灯光照明等多种多样的功能于一身，在近几年的时间里得到了迅速的普及和应用，非常适合我国的国情需要。通常设立在大中型企事业单位、政府机关、展览中心、商务酒店、培训中心、学校等地。
经过几十年的发展，系统技术上已经日渐成熟，然而市场对于系统功能的需求是无止境的，用户又提出了新的要求。在人类的思想交流过程中，据专家研究论证有效信息依赖于视觉效果、声音和文字内容的比例关系如下图所示。

多媒体会议系统具备专业的音响扩声系统、先进的多媒体显示系统、丰富的舞台灯光照明系统以及智能化的集中控制系统，为召开各类会议、学术报告、观看电影、举办中小型文艺演出等活动提供卓越的音质效果、清晰的画面显示以及简单便捷的集中控制。

项目简介
本项目涉及一个120平会议室，主要用于各级领导召开各类重要会议使用，开展专题讨论、项目审批以及播放电影等使用。因此，在该房间中拥有一套良好的会议讨论系统、扩声系统和视频显示系统是至关重要的。

设计依据
设计依据
GB/T15381-94《会议系统的电及其音频性能要求》
GYJ25-86《厅堂扩声系统声学特性指标》
GB50371-2006《厅堂扩声系统设计规范》
GBJ232-92《电气装置安装工程施工及验收规范》
GB/T14197-93《声系统设备互联优选配接值》
GB/T14947-94《声系统设备互联用连接器应用》
GB/T4197-94《声系统设备互连用联机器的优选配置》
GB/15644-95《视听系统设备互连用连接器的应用》
GB/T15644-95《视听系统设备五连用连接器的应用》
GB/T15859-1995《视听、视频和电视系统中设备互连的优选配接值》
B43/117×1-1998《综合布线系统验收标准》
GB4959-95《厅堂扩声特性测量方法》
GBJ76-84《会议系统电与音频性能要求》
GB/15859-1995《视听、视频和电视系统中设备互连优选配接值》
GB12060-89《声系统设备一般术语解释和计算方法》
扩声设计参考标准
120平会议室根据GB50371-2006《厅堂扩声系统设计规范》多用途类扩声系统一级进行设计，具体指标为：
多用途类扩声系统声学特性指标
等级
最大声压级（dB）
传输频率特性
传声增益（dB）
稳态声场不均匀度（dB）
早后期声能比（可选项）（dB）
系统总噪声级
一级
额定通带内：大于或等于103dB
以100~6300Hz的平均声压级为0dB，在此频带内允许范围：-4dB~+4dB：50~100Hz和6300~12500Hz允许范围见下图
125~6300Hz的平均值大于或等于-8dB
1000Hz时小于或等于6dB，4000Hz时小于或等于+8dB
500~2000Hz内1/1倍频带分析的平均值大于或等于+3dB
NR-20

多用途类一级传输频率特性范围

系统设计描述
厅堂内的音质（包括语言清晰度）是内部声学装修和扩声系统的综合效果。两者必须密切结合，共同保证厅内达到良好的音质。因此，厅堂的建声特性应达到有关标准的要求；
采用全新的扩声技术，最大程度减少建筑环境对扩声系统的要求，最大程度减少扩声对系统厅堂装修美观的影响；
采用全新的数字控制面板，操作方便，界面直观，简单易懂，适用于中小型会议系统。
采用的数字会议系统，系统的搭建和调试非常简单，性能优越，安装简便，音质清晰。
处理器部分采用数字系统控制器，系统简洁、可靠，操作方便，功能强大。
采用数字扩声产品，满足不断发展的现代扩声需求
采用一流的，成熟的且具有知名度的系统设备；

120平会议室会议系统
该系统所选择的会议系统是一套全数字会议系统，整个系统只需以菊花链方式简单地接在一起，即能形成任何理想的配置组合。这一模块化结构意味着系统可以根据会议的具体规模进行量身定做。通过添加更多的设备或软件模块，可以轻而易举地扩展系统。该系统配置了1个主席席位，31个代表席位。
系统组成图如下：

博世新一代DCN会议系统把创新数字技术的种种好处融入了讨论、会谈和会议系统。它是同类产品中第一款实现全数字化的系统，不仅提供了众多功能、高品质的音频和快速的数据传输，而且还实现了对会议进程的全面控制。新一代DCN对手机干扰的敏感度较低，同时也高度简化了操作和安装过程。凭借其先进的用户友好控制软件以及适于各种会议类型的灵活管理功能，无论是小型的非正式集会，还是大型的国际多语种会议，它都能轻松应对，控制自如。
新一代DCN产品系列包括会议装置、中央控制装置、同声传译和语言分配设备、适于各种应用场合的软件模块、信息显示系统以及安装设备。此外，此产品系列也可根据具体需求由外部设备加以补充，例如PC、监视器、功率放大器、扬声器和打印机，所有这些设备都可以轻松方便地集成到新一代DCN系统。
先进的数字技术不仅实现了卓越非凡的音频性能，而且在传输期间不会损失信号的质量或电平。因此，每个装置都可以接收稳定的高品质音频信号，从而显著提升语音清晰度。有效消除了与传统系统相关的问题，如背景噪声、干扰、失真和传话等。
120平会议室扩声系统
音频扩声系统主要由以下设备构成：
Ø 重放设备
Ø 控制及处理设备
Ø 其他音源设备
现分别对每一部分的功能特点单独进行阐述。

120平会议室重放设备
根据上述国家标准，为了保证整个厅堂具有良好的语言清晰度和音乐明晰度，我们选择了突出语言清晰度和音乐明晰度的美国RENKUS-HEINZ品牌扬声器（以下简称RH）作为整个扩声系统中的重要扩声部分。
RH扬声器是专注于将声音重放更为真实自然的表现出来的扬声器制造厂商，它具有四大专利技术，通过物理的手段来改善扬声器的还音质量，提高了语言清晰度和音乐明晰度。
l 复合圆锥号角专利技术，通过模仿人类口腔发声的空间形状，使声音重放具有恒定的覆盖带宽和指向性，避免了传统号角的高频毛刺现象。在方案中所有扬声器均采用了该项专利技术。
l 双音频拓扑网络技术，将中频和高频整合为宽带的点声源驱动器，使扬声器在最小的箱体中获得最大的声压级，并且极大地改善了声音中高频频率的分布均匀度。
l 真实阵列原理，设计校正声学中心，使扬声器组能产生一致的声音输出。在方案设计中，中央声道扬声器组就采用了这一专利技术。
l 参考点阵列技术，将扬声器、信号处理设备、线路连接以及吊挂硬件整合在一起，使用户能够轻松的建立扬声器阵列。
本方案分别采用2只8寸全频扬声器用作房间的左右声道扩声和环绕声道扩声，该扬声器水平角度为150°，垂直角度为60°，此扬声器具有出色的频率响应，由于尺寸小、重量轻，无论在流动或固定安装中都适用于各种侧场及前区补声等场所使用用途，同时它们小型的体积极为方便隐藏，可用于钢琴吧，现场音乐俱乐部，会议室，放映室等使用。采用1只8寸全频扬声器用作中央声道扩声，该扬声器水平角度为150°，垂直角度为60°。

120平会议室控制设备
目前，随着科学技术的发展，传统的模拟周边设备已经渐渐被数字化的产品所取代，数字化产品的优势也越来越明显：
一台数字处理器中设置了多种或几乎所有的模拟设备功能，并且所有的处理工作均在一台设备内完成，减少了设备之间的连接带来的信号损失以及出错几率；数字设备可设置多种场景模式，如语言模式、音乐模式等，并且可以进行日程安排管理，而这是模拟设备望尘莫及的；部分产品可同时接受模拟、数字信号，为整套系统的数字化提供重要的中心处理环节；数字化的设备为高质量的信号进行远距离的传输提供了可能等；系统的升级以及变更方便快捷，只需要从官方网站下载最近版本的软件皆可。
上述只是数字化处理器的一部分优势，随着科技的进步，将会提供更多解决方案，就本套扩声系统而言，设计采用的就是数字处理器来提供信号的处理功能。
处理器放置在调音台与音箱之间，它包括了几乎所有系统处理器和周边等设备的功能。在这里选用1台数字音频处理器，同时所选的处理器全部支持数字信号输入，同时配置16进6出的模拟接口用于本地扩声使用。处理器内置图示均衡器、参量均衡器、分频器、压缩器、限幅器、矩阵电路、延时器等功能即可完成对厅堂的所需信号的处理，操作人员可以通过计算机对处理器内部的设置进行实时的调整及监控所有处理器工作状态，电平信号是否正常。

l 可编程管理模式，所有程序可存储到电脑中保留。
l 直接增加更换设备，所有连线在软件设定，不需传统的接线模式。
l 长期稳定工作实验，保证连续不间断工作。
本系统还配了一块控制面板，用于控制系统的输入输出音量，和各种模式的调用，外表时尚、美观，操作方便。

120平会议室其他设备
系统还配置了一定数量的无线手持话筒和无线领夹话筒，来满足与会者的轮流发言使用。

为了避免功放、音箱受开机电流冲击，并且系统中的设备按正确顺序进行开启和关闭，简化操作步骤，系统中还配置了相应的电源时序器。它通过电路进行延时按次序接通电源，保证了上述需求。

另外，建议音响扩声的供电采用独立供电的方式，这样可以减少其它电信号对扩声系统的干扰，同时确保音响设备具有稳定的电压可以正常工作。
相关产品资料
CAH U-3650D
特点：
u 中央处理器控制
u 相位锁定合成技术
u 自动选频式接收技术
u 大屏幕动态液晶显示
u 100个可调频点
u 面板可设定工作距离、显示方式、面板锁功能
u 可以和BT-305腰包发射器、LM-MU53a领夹式话筒、HS-MU35x头戴式话筒搭配使用
技术参数：
系统
可供选购的工作频率范围组别
A．800MHz（785.000-810.500MHz）
B．750MHz（740.000-764.325MHz）
C．700MHz（687.500-712.500MHz）
调制方式
调频（FM）（相位锁定频率）
频偏
±25KHz—±48KHz
频率稳定度
≤±15ppm
频率响应
60Hz—18KHz
信噪比
≥110dB
总谐波失真
≤1%
工作温度
摄氏-10℃—+50℃
接收机
接收形式
自动选频式接收
灵敏度
3微幅（信噪比52dB）
音频输出电平
平衡输出：+10dB（XLR）
非平衡输出：+4dB（¼寸，6.3mm接口）
邻道干扰比
≥80dB
镜像干扰比
≥80dB
尺寸（mm）
420*190*42
发射器
射频输出功率（50Ω）
8mW—30mW
谐波抑制
-50dB

RED-1触摸式音量和功能控制器

l 32路可选音量和功能相组合的控制器
l 音量控制可以设置成单一通道或编组通道的电平控制，包括输入通道电平、输出通道电平、矩阵节点电平；
l 功能键可以设置成单一通道或编组通道的功能选择，包括预设调用、音源选择、静音控制、屏蔽、房间组合等功能；
l 音量控制和功能控制的命名可以在显示屏上显示；
l 显示屏的亮度可以自定义设定，并通过设定，在不使用的状态下自动暗下来；
l 控制功能可以在Audio和Nexia系统软件上设定，并通过预设调用来改变功能设定；
l 电容式触摸技术应用于该控制器上，简化的操作界面，并具有更可靠稳定性和更长寿命；
l 高对比度OLED显示屏，宽视角可视；
l 嵌墙式安装，支持多种制式底盒；
l 最大100米的距离（从PoE网络设备到RED-1）；
l RJ-45或者IDC的连接端口；
l Biamp厂家5年质保

QSC PLX1104

产品特点：
u 重量非常轻（“02”型，9.5 公斤/21 磅，“04”型5.9 公斤/13 磅）
u 冷却系统设计为从前面板排出热空气，从而保持机箱的冷却。散热器从后到前的冷却通道要求没有过滤器来避免阻塞空气流动。
u 前面板上有电源、削波、-10dB 和信号指示LED提供系统的监视和故障诊断功能。02 型号还有桥接和平行模式的LED 指示灯。
u Speakon® NL-4 输出连接器提供可靠锁定的扬声器连接。通道1 输出使用所有的4 根电缆在两分频扬声器系统作为信号电缆连接。
u 前面板上21 段步进增益控制旋钮提供精确的功率调整。
u 平衡的XLR 输入使用平行TRS 插座可以适用所有的通用的输入连接，并且支持串接式。
u 拥有完全的PLX 技术和其质量及性能。但是拥有更好的性价比，用来应用在那些不需要桥接和驱动2Ω负载的场合中。
u 拥有两种不同功率的型号，最大达到4Ω每声道900W。
u 具有削波限制功能来保护扬声器，过热保护来维持功放即使在过载使用时也能正常运行。

性能参数：
型号
PLX1104
立体声模式, 双通道驱动
8Ω
FTC 20 Hz - 20 kHz 0.05% THD
EIA 1 kHz 0.1% THD
310 W
325 W
4Ω
  FTC 20 Hz - 20 kHz 0.05% THD
  EIA 1 kHz 0.1% THD
500 W
550 W
2 Ω EIA 1 kHz 1% THD
n/a
桥接单声道模式
8Ω
  20 Hz-20 kHz 0.1% THD
  EIA 1 kHz 0.1% THD
n/a
4Ω 1 kHz 1% THD
n/a
信噪比 (20 Hz - 20 kHz)
-106 dB
输入灵敏度 @ 8Ω
1.18 Vrms
增益 @ 8Ω
32.5 dB
输出类型
AB类
电源要求
(粉噪，1/8满功率，4Ω)
8A/120V
失真(SMPTE-IM)
< 0.02%
失真 （典型）
（1/8 rated power, 20 Hz-20 kHz）
全功率（20 Hz-20 kHz）

< 0.02%

频响
20 Hz - 20 kHz, -0.5 dB
阻尼系数
> 200
输入阻抗
20kΩ平衡
10kΩ非平衡
输入削波
5.5 Vrms (+15 dBu)
冷却
可变速风扇,从后到前气流
输入端子,每通道
3针 XLR 和 1/4" TRS 平衡
输出端子, 每通道
Neutrik® NL4 Speakon®
(通道1的NL4端子对两个通道有效)
后面板开关
断路器
前面板控制
功率大小调节旋钮 电源开/关
前面板指示器
削波：红色 -10：绿色，红色
信号（-35dB）：绿色，红色
电源：蓝色，红色
保护
功放保护
完整的短路/开路/过热/次低音/超声波和RF保护.反相和错误负载稳定保护
过载保护
开/关 静音, 直流故障电源关闭
次低频
-3 dB, 8 Hz -3dB，6Hz
直流故障
电源关闭
超声波
-3 dB, 120 kHz -3 dB, 80 kHz
短路
哑音
热量
限制在 85°C, 90°C 哑音
物理尺寸
尺寸
高
宽
深
全深
3.5" (8.9 cm)
2U高
19" (48.3 cm)
8.95" (22.7 cm)
11" (27.9 cm)
重量
净重：5.9 kg
毛重：8.2 kg
认证
CCC, CB, CE, FCC, KETI, cUL, UL

CAH TDP-1820电源时序分配器

特点：
u 前面板设置总电源开关及两只USB LED连接器，更方便在现场使用
u 背板配有八组受开关控制的AC电源插座
u 每组电源自动延时1秒，对受控的设备起保护作用，确保整个系统的稳定工作
u 前面板上的“One touch on/单独开启”按键可快速打开和关闭任何一路输出电源，保护设备
u 支持中控设备
u 选购配件：USB LED灯、双芯话筒线缆、电源插头
技术参数：
通道数
8
每通道负载
交流220V/10A,2200W/通道
顺序时间
按1秒步进
连接
允许
照明灯电压
直流5V
控制
顺序开/关 锁定开关,USB LED开关,旁通-按键
连接电缆
大两芯,话筒电缆
指示灯
电源/通道开/旁通
控制信号连接器
大两芯
电源
交流220V/50-60Hz,标准3线，需有接地线
尺寸
483mm×43mm×300mm
重量
5Kg

BIAMP Nexia PM数字音频处理器
［演示系统调音台］非常适用于AV演示，例如视频会议，商业或教育上的多媒体演示以及诸如此类的应用。

Nexia PM是一台数字信号处理器，具有4路话筒／线路输入，6组立体声线路输入和3路立体声输出（或6路单声道输出），可适应多媒体演示时需要多个话筒和线路输入需求。Nexia的设计软件中提供了大量的路由选择、信号处理等模块，用户可以通过PC软件来对系统进行搭积木式的设计。通过控制软件的屏幕、RS－232接口或者其他兼容的遥控设备可以对Nexia PM进行控制。利用以太网和NexLink数字音频接口，多台Nexia设备可以联机构成大系统工作。
特性：
Ø 4路话筒／线路输入和6组立体声线路输入。
Ø 3路立体声输出（可配置成6路单声道输出）。
Ø 以太网接口用于软件设置／控制。
Ø 串行接口用于第三方RS－232远程控制。
Ø 远程控制母线用于特制的控制面板。
Ø NexLink接口用于多台设备联机工作。
Ø NEXIA软件，可工作在Windows NT4.0／2000／XP。
Ø 固定数量的输入输出接口，内部处理可自由设定。
Ø 具有混合、线路交换、组合、均衡、延时、控制等多种功能。
Ø CE认证标志，通过CSA UL6500标准测试。
设计师和工程师用指标说明

多媒体音频系统应该具备6组配有RCA接口的立体声输入对、4组配有裸线接口端子的平衡式话筒／线路输入和6路配有裸线接口端子的平衡式线路输出。输入输出都是模拟信号，设备内部采用24－bit量化、48kHz取样频率进行模拟／数字和数字／模拟转换。所有的内部处理都是数字处理。采用NexLink连接后，允许在多台设备间共享数字音频信号。
可以用软件来创建或者连接每一台硬件设备中数字信号处理组件。可选用的系统组件应该包括（并不限定于）：调音台、均衡器、分频器、动态增益控制器，路由选择、延时器、远程控制器、电平表、信号发生器以及诊断器。软件设置和控制可通过以太网连接进行操作。设定完成之后，处理器可以通过软件显示屏进行控制。第三方RS－232控制系统和第三方遥控设备都可以用来控制本设备。软件可以在一台工作在Windows NT4.0／2000／XP下，配有网卡的个人电脑下运行。
各模块界面：
（1） 输入／输出模块界面

输入／输出16进6出界面
（2） 其它模块界面与Nexia SP相同。

RENKUS-HEINZE CFX81 （8寸全频扬声器）

小型的CFX81扬声器具有出色的频率响应。由于尺寸小、重量轻，无论在流动或固定安装中都适用于各种侧场及前区补声等场所使用用途。同时，它们的小型体积极为方便隐藏,可用于钢琴吧,现场音乐俱乐部,会议室,候机(车)室等作环绕音箱使用。

技术参数：

型号
CFX81
频率（HZ）
80-20k
声压级（prog/peak）
117dB
覆盖角度
150ºHx60ºV
尺寸（宽*高*深）(cm)
28.2X50.5X31.1
重量（kg）
11.4
功率（prog）W
200W@8Ω

BOSCH DCN-CCU 中央控制装置

与PC配合使用时，DCN中央控制装备（CCU）可以提供更加完美的会议控制功能。用户可以访问大量的软件模块，每个都具有特定的会议控制和监控功能。这些模块大大提升了会议管理能力。一旦PC出现故障，此中央控制装置将转换为独立操作模式，会使会议能够继续进行。

特点和优点：
u IF设计大奖
u 控制多达245个馈送装置
u 可以控制数量不限的DCN-FCS 32通道选择器
u 2 x 32 个高品质音频通道
u 光纤网络，用于将CCU连接至Intergrus传输器以执行红外线语言传播，连接至音频扩展器和Cobranet接口以执行各种音频馈送和分配功能。
u 采用冗余布线的光纤网络设计。可以是单个分支，也可以是冗余环路
u 基本话筒管理功能
u 打开：话筒按钮控制发言请求（自动）
u 覆盖：通过话筒按钮可以覆盖已激活的话筒（FIFO）
u 语音：语音激活话筒
u 打开话筒的数量为1至4个
u 用于代表大会投票程序的基本投票控制。代表可以登记“出席”、“赞成”、“反对”、和“弃权”。 Concentus 主席装置可以启动、停止和暂停投票。
u 基本同声传译功能，附带31个语言通道以及1个原始语言通道
u 基本内部通信功能，可以指定内部通信操作人员和内部通信主席（都可以通过译员台呼叫）
u 自动摄像机控制
u 2路音频线路输入和2路音频线路输出
u 可调节音频输入灵敏度
u 可调节音频输出灵敏度
u 音频插入功能，用于连接外部音频处理设备或电话耦合器
u 可通过显示屏和单个旋钮对CCU和系统进行配置
u 安装人员可为每个CCU分配唯一的名称以便识别
u 通过VU计量表读书来监控音频输入和音频输出 可以使用耳机来监控音频
u 适用于桌面或机架安装的19英寸壳体
u 方便携带的提手
u 附带19英寸机架安装支架、可拆卸支脚和安装附件
u 系统安装和用户手册光盘

控件和指示灯：
u 前部配有电源开关
u 前部配备可显示2 x 16 字符的LCD显示屏，用于显示状态信息和CUU配置
u 前部旋钮，用于浏览LCD菜单
u 后部配有两个红色LED过载指示灯，用于指示DCN网络输出
u 两个红色LED过载指示灯，用于指示光纤连接

互联组件：
u 欧式电源插座内置保险丝，附带匹配的电源线（1.7米）
u 两个用于连接装置和扩展电源的DCN插座。每个插座都具有短路保护功能（2个六针圆形插座）
u 两路光纤网络连接，用于连接音频扩展器
u 两个三针XLR均衡音频线路输入，附带可选电流分离功能
u 两个三针XLR均衡音频线路输出附带可选电流分离功能
u 两个立体声莲花插非均衡音频线路输入
u 两个立体声莲花插非均衡音频线路输出
u 1个耳机输出3.5毫米立体声插孔
u 两RS-232串行数据连接器，用于PC连接和诊断设备

技术指标：
产品型号
DCN-CCU（中央控制装置）
电压
115/239V +/- 10％
功耗
200W
DCN系统电源
40VDC，每个DCN插座最高65W
光纤网络电源
40DVC,最高65W
总功率
130 W
RS-232连接
九针迷你D凹型插孔
频响
30Hz -20kHz（-3dB,额定电平）
额定电平时的THD
＜0.5％
串扰衰减
＞85dB,1kHz
动态范围
＞90dB
信噪比
＞87dBA
音频输入

XLR额定输出
12dBV(+/- 6dB)
XLR最大输出
+12dBV
莲花插额定输入
24dBV (+/-6dB)
莲花插最大输入
+0dBV
音频输出

XLR额定输出
12dBV (+6/-24dB)
XLR最大输出
+12dBV
莲花插额定输出
24dBV(+6/-24dB)
莲花插最大输出
+0dBV
安装

独立使用或安装在19英寸支架中
尺寸（高x
宽x厚）
88 x 483 x 350 mm（含支架，不含支脚）
92 x 440 x 350 mm (不含支架，含指教)
重量
7 kg
颜色
炭灰色和银白色

BOSCH DCN-FMIC 话筒连接面板

话筒连接面板用于将可插拔话筒DCN-MIC连接至双代表接口（DCN-DDI）的其中一个音频输入插孔。
话筒连接面板还有一个输出插孔，用于控制通道选择器的输出级别。也就是说，当话筒处于激活状态时，通道选择器的输出级别将会降低以防止产生声学反馈。

特点和优点：
u IF设计大奖
u 通道选择器输出级别控制

互联组件：
u 2米（78.7英寸）电缆，端部带八针262°DIN插头。
u 用于控制通道选择器输出级别降低的连接器（AMP173977-2 插孔）。

技术指标：
产品型号
DCN-FMIC （话筒连接面板）
安装
卡在厚度为2毫米的金属板上，或在任何场合下都与DCN-FCOUP接头和DCN-FEC端帽配合使用
尺寸（高x宽x厚
40x50x50毫米
重量
10 g
颜色
银白色

BOSCH DCN-FMICB 话筒控制面板

话筒控制面板通过其中一个RJ11控制输入接口连接至双代表接口（DCN-DDI）

特点和优点：
u IF设计大奖
u 话筒开/关按钮
u 红色“话筒打开”指示灯
u 绿色请求指示灯
u 橙色VIP指示灯

控件和指示灯：
u 一个话筒控制按钮
u 话筒按钮周围的三个彩色发光环可以按下连列状态操作：
红色
话筒处于激活状态
红色闪烁
已到达发言时间的最后一分钟。
绿色
代表已列入请求发言名单。
绿色闪烁
代表排在请求发言名单中的第一位，即将成为下一位发言者。
黄色
代表已列入笔记薄，无需操作人员干预即可控制其话筒。（仅在具有话筒管理软件模块（LBB 4179/00）或摘要式话筒控制软件模块（LBB4171/00）时才可使用。）
互联组件：
u 两个RJ11连接器，一个用于联结至双代表接口（DCN-DDI），一个用于环路布线。
技术指标：
产品型号
DCN-FMICB （话筒控制面板）
安装
卡在厚度为2毫米的金属板上，或在任何场合下都与DCN-FCOUP接头和DCN-FEC端帽配合使用
尺寸（高x宽x厚
40x50x50毫米
重量
200 g
颜色
银白色

BOSCH DCN-FPRIOB 优先面板

优先面板连接至双代表接口（DCN-DDI）的其中一个RJ11控制输入端口。
特点和优点：
u IF设计大奖
u 话筒开/关按钮
u 红色“话筒打开”指示灯
该按钮周围的发光环呈红色亮起时，表示优先级处于激活状态。

控件和指示灯：
u 一个话筒控制按钮
u 话筒按钮周围的红色发光环。

互联组件：
u 两个RJ11连接器，一个用于联结至双代表接口（DCN-DDI），一个用于环路布线。
技术指标：
产品型号
DCN-FPRIOB （优先面板）
安装
卡在厚度为2毫米的金属板上，或在任何场合下都与DCN-FCOUP接头和DCN-FEC端帽配合使用
尺寸（高x宽x厚
40x50x50毫米
重量
200 g
颜色
银白色

BOSCH DCN-MICS 可插拔短柄话筒

此创新话筒造型时尚，采用人机工程学设计，配备灵活可调的话筒柄，能够方便地直接插入讨论装置，Concentus,嵌入式安装的话筒连接面板或译员台。话筒具有单向响应功能，即使在嘈杂条件下也能获得最佳性能；它包括一个指示灯。该指示灯在话筒打开时为红色，而在代表装置处于请求状态时为绿色。它对手机干扰的敏感度较低。
特点和优点：
u 话筒柄灵活可调的单向性话筒
u 内置防喷和防风罩

控件和指示灯：
u 红灯或绿灯。红色表示话筒处于激活状态，绿色表示已接受发言请求。

互联组件：
u 用于插入和固定话筒的连接器

技术指标：
产品型号
DCN-MICS 短柄话筒
安装
插入固定在任何讨论装置，Concentus,嵌入式安装的话筒连接面板和译员台
长度
310 mm
重量
100 g
颜色
银白色

BOSCH DCN-DDI 双代表接口

双代表接口适用于自定义的嵌入式安装解决方案。它允许添加多种功能来满足主席和代表的需求。这些功能包括用于连接投票面板（附带或不附带读卡器）（DCN-FVCRD或DCN-FV）得设施。此外还提供两路单独音频输入，每个都可以选择适用或不使用幻想供电话筒，例如电容器类型或动态类型。
两路输入也可用作线路输入。每路输入都分配了自己的座号，以使DCN-DDI可供两个代表席位使用。
该装置适于带话筒连接面板（DCN-FMIC）和话筒控制面板（DCN-FMIC8）。此外，该装置还提供一个接口来连接内部通信对讲机（LBB3555/00）。
通过设置，双代表接口可以用作单代表装置，双代表装置，主席装置，出席/退席装置或会场话筒。会场话筒安放在会场内，当代表装置或主席装置的话筒均未处于活动状态时，它会自动打开。通过此方法，译员可以始终与会场保持语音联系。
它提供亮了3.5毫米立体声插孔，用于连接至耳机或扬声器面板（DCN-FLSP）。当打开相应的输入时，扬声器输出将会关闭。该装置可以独立安放在桌面上，安装到墙面上或者精美地嵌入桌面或座椅的扶手内。

特点和优点：
u 双代表模式，具有两个话筒以及两个投票和插卡面板
u 两路话筒/线路输入
u 输出至耳机或扬声器
u 多种安装选项
u 用于出席/退席登记
u 带双话筒控制的共用话筒

控件和指示灯：
u 每路输入三个开关，用于执行下列功能： -话筒或线路选择 - 不对称话筒输入，对称话筒/线路话筒，或者带幻想电源选项的对称话筒输入 –多种输入衰减：0,6,12或18dB每个输入互联都有+/-3dB输入电平微调电位计
u 两路均衡音频输入，用于连接具有或没有幻象电源的线路（0dB）或话筒（-60dB）信号源。（2个八针262°DIN插孔）
u 遥控输入（开关）和输出（LED），与DCN话筒和控制面板相匹配
u 两个3.5毫米扬声器或耳机输出连接器，立体声插孔
u 2米（78.7英寸）电缆，端部带模制六针圆形连接器
u 六针圆形连接器，用于环路系统
u 用于选择不同DCN-DDI模式的开关：双代表，主席，双代表，一个话筒，双代表，静音扬声器，单代表，出席/退席装置，会场话筒
u 要使用出席/退席模式，必须具有出席登记软件模块LBB4178。

互联组件：
u 两个RJ11连接器，用于连接话筒控制面板DCN-FMICB，优先面板DCN-FPRIOB，投票面板DCN-FV以及投票和插卡面板DCN-FVCRD
u 一个RJ11连接器，用于连接内部通信对讲机LBB3555/00
u 两路均衡音频输入，用于连接话筒
u 幻想电源（2个八针262°DIN插座）
u 遥控输入（开关）和输出（LED）匹配
u 六针圆形连接器，用于环绕系统布线
u 2米（78.7英寸）电缆，端部带模制六针圆形连接器

技术指标：
产品型号
DCN-DDI （双代表接口）
安装
墙面上，桌面或座椅下方，扶手内或电缆导管内
尺寸（高x宽x厚
35x100x170毫米
重量
500 g
颜色
炭灰色

BOSCH DCN-FV 投票面板

该装置允许进行出席登记和六种类型的投票：代表大会，听众响应，多选，民意调查，等级和赞成/反对。
黄色LED确认指示灯用于提高用户登记出席和投票，并确认登记已投选票。
该装置具有一个外部出席触点，可以用于外部出席或防欺骗开关。指纹读取器通常用作外部出席触点。
蓝色LED装置活动指示灯表示系统处于正常操作状态。
此装置可以卡在厚度为2毫米的金属板上，也可以与DCN-FCOUP接头和DCN-FEC端帽配合使用以安装在任何表面上。
投票装置配上端帽之后显得非常时尚，可以完美融入现代和古典风格的会议室。
该装置连接至双代表接口（DCN-DDI）

特点和优点：
u IF设计大奖
u 外部出席触点
u LED投票确认指示灯
u LED装置激活指示灯

控件和指示灯：
u 五个带黄色确认指示灯的投票按钮，用于登记：出席、赞成（+）、反对（-）、和弃权（X）（出席等级，代表大会投票和赞成/反对） 数字：1至5（多选或民意调查、等级）等级：- -、-、0、+、++ （听众响应）
u 一个装置激活指示灯。蓝色LED指示灯表示系统处于正常操作状态。
u 一个de-init/init 按钮（装置背面）。

互联组件：
u 两个RJ11连接器，一个用于联结至双代表接口（DCN-DDI），一个用于环路布线。
u 用于外部出席触点的连接器（AMP173977-3插孔）。

技术指标：
产品型号
DCN-FV （投票面板）
安装
卡在厚度为2毫米的金属板上，或在任何场合下都与DCN-FCOUP接头和DCN-FEC端帽配合使用
尺寸（高x宽x厚
40x100x82毫米
重量
81 g
颜色
银白色

BOSCH DCN-FEC 端帽

匹配的端帽可以使嵌入式安装的设备显得平整光滑。每个嵌入式安装的位置需要两个端帽。

特点和优点：
u IF设计大奖

技术指标：
产品型号
DCN-FBP （空面板套件 每套10个）
安装
卡在DCN-FCOUP接头中
尺寸（高x宽x厚
40x20 毫米
重量
2 g
颜色
银白色

BOSCH DCN-FPT 嵌入定位工具

使用DCN-FPT嵌入定位工具可以轻松定位嵌入式安装组件。

技术指标：
产品型号
DCN-FPT 嵌入定位工具
重量
31 g
颜色
炭灰色

BOSCH DCN-FCOUP 接头

接头用于执行嵌入式安装，并将嵌入式安装面板与端帽连接在一起。

技术指标：
产品型号
DCN-FCOUP 接头 （每套50个）
安装
用螺丝钉安装在桌面的缺口中
重量
12 g
颜色
黑色

CAH U-3650 BLM-2 U段双领夹无线话筒

特点：
u 中央处理器控制
u 相位锁定合成技术
u 自动选频式接收技术
u 大屏幕动态液晶显示
u 100个可调频点
u 面板可设定工作距离、显示方式、面板锁功能
系统组成：
U-3650R接收机+BT-305腰包发射器(×2)+LM-MU54a领夹话筒(×2)
技术参数：
系统
可供选购的工作频率范围组别
A
