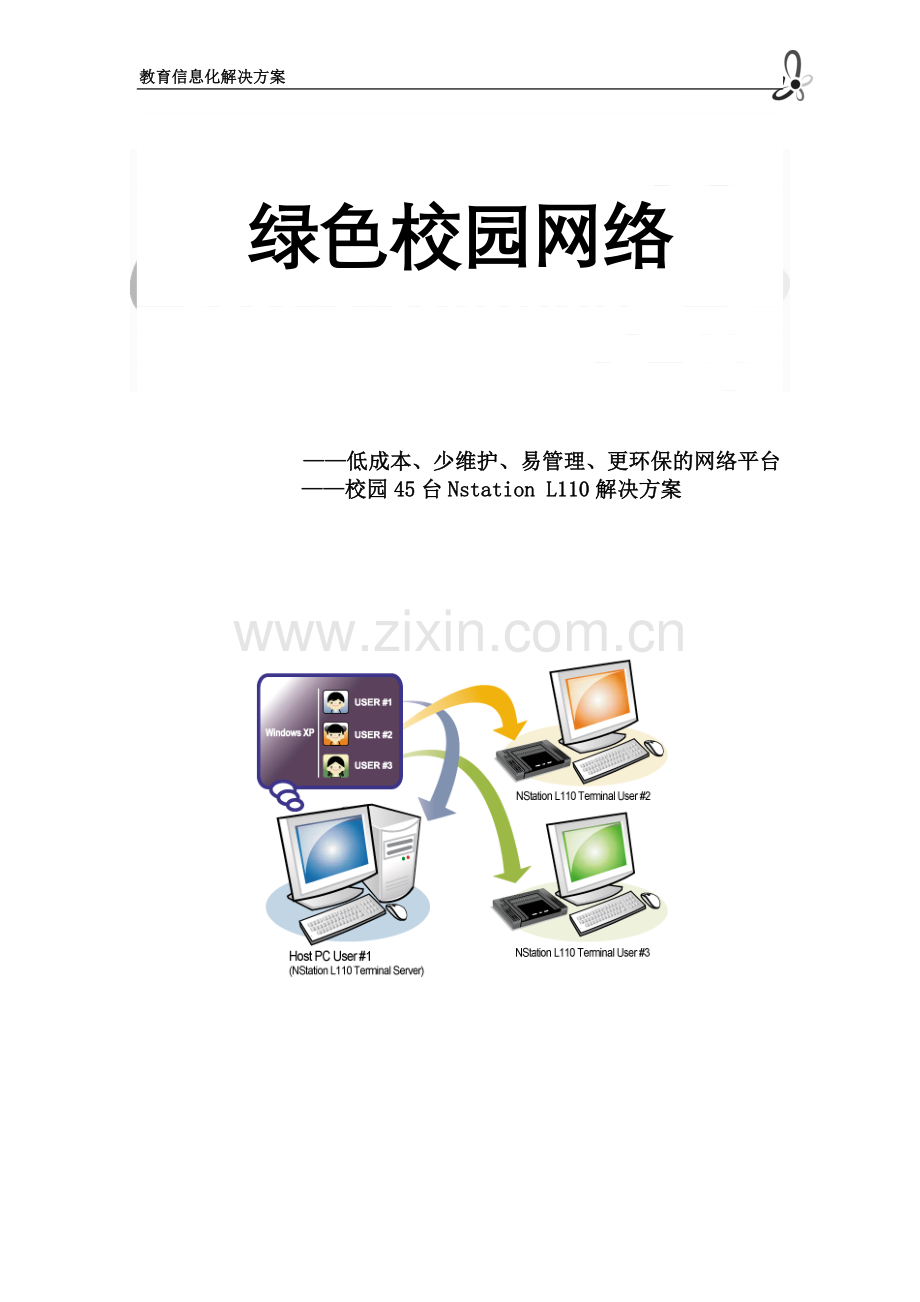

绿色校园网络

——低成本、少维护、易管理、更环保的网络平台
——校园45台Nstation L110解决方案

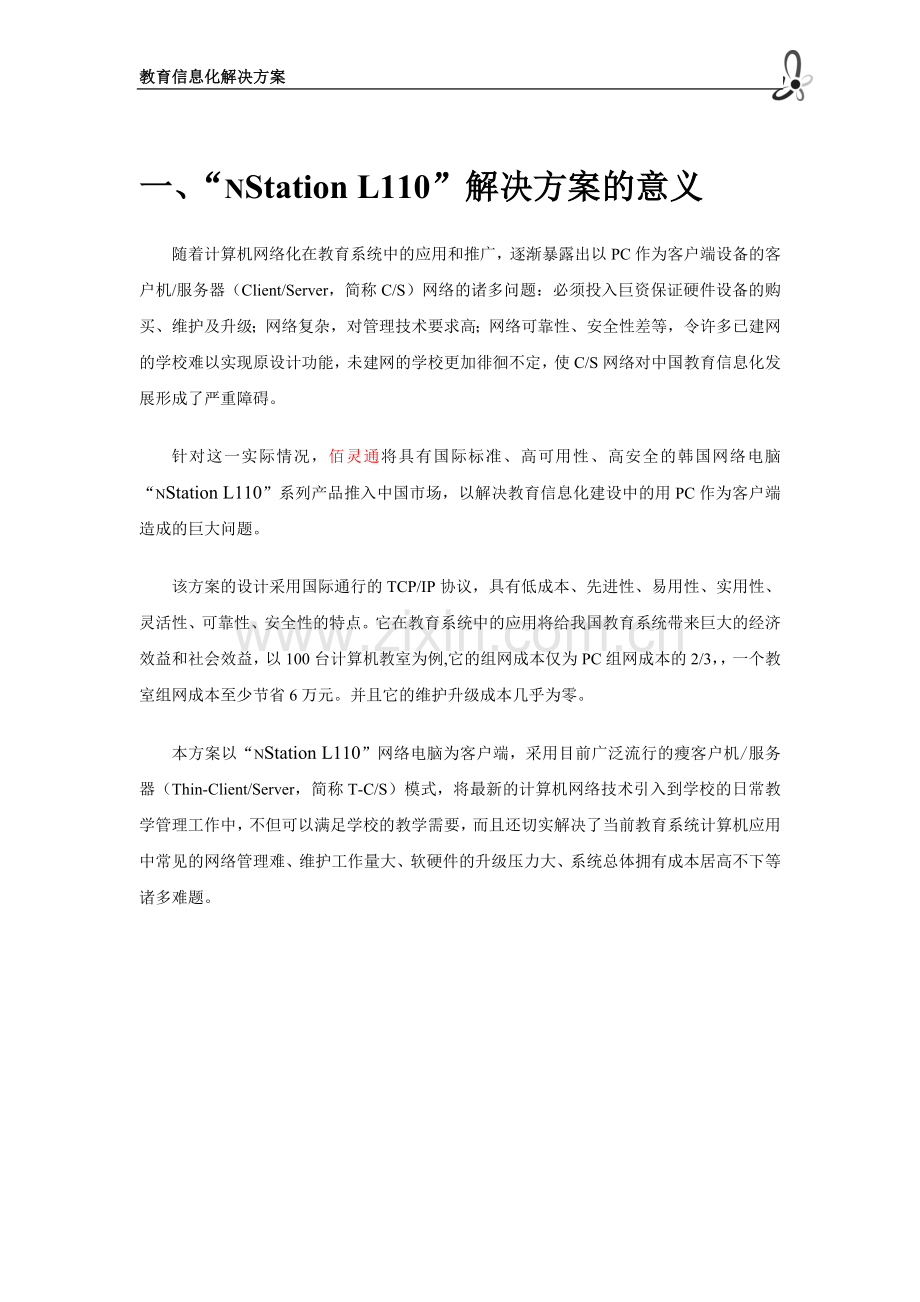

一、“NStation L110”解决方案的意义
随着计算机网络化在教育系统中的应用和推广，逐渐暴露出以PC作为客户端设备的客户机/服务器（Client/Server，简称C/S）网络的诸多问题：必须投入巨资保证硬件设备的购买、维护及升级；网络复杂，对管理技术要求高；网络可靠性、安全性差等，令许多已建网的学校难以实现原设计功能，未建网的学校更加徘徊不定，使C/S网络对中国教育信息化发展形成了严重障碍。
针对这一实际情况，佰灵通将具有国际标准、高可用性、高安全的韩国网络电脑“NStation L110”系列产品推入中国市场，以解决教育信息化建设中的用PC作为客户端造成的巨大问题。
该方案的设计采用国际通行的TCP/IP协议，具有低成本、先进性、易用性、实用性、灵活性、可靠性、安全性的特点。它在教育系统中的应用将给我国教育系统带来巨大的经济效益和社会效益，以100台计算机教室为例,它的组网成本仅为PC组网成本的2/3，，一个教室组网成本至少节省6万元。并且它的维护升级成本几乎为零。
本方案以“NStation L110”网络电脑为客户端，采用目前广泛流行的瘦客户机/服务器（Thin-Client/Server，简称T-C/S）模式，将最新的计算机网络技术引入到学校的日常教学管理工作中，不但可以满足学校的教学需要，而且还切实解决了当前教育系统计算机应用中常见的网络管理难、维护工作量大、软硬件的升级压力大、系统总体拥有成本居高不下等诸多难题。

二、方案概述
1、系统说明
本方案实现的基础是采用韩国nComputing公司生产的“NStation L110”网络电脑作为客户端硬件平台，终端服务器采用高端PC即可。整个网络拓扑结构为星型结构，在TCP/IP协议百兆交换到桌面的以太网环境下，提供了全方面兼容windows软件的硬件解决方案。本系统基于RDP协议为核心的Windows终端服务技术,可以完美地结合B/S三层结构软件系统,客户端只负责简单的输入输出工作,而由服务器进行计算、存储，在保证本地的正常工作的同时，避免了使用PC作为的客户端的资源浪费。
2、 网络拓扑

NStation网络拓扑图
3、客户端设备
我们采用“NStation L110”网络电脑作为客户端硬件平台。“NStation L110”系列网络电脑是韩国nComputing公司的主导产品，该产品由硬件、软件两大系统构成，硬件系统核心采用现场可编程门阵列（Field Programmable Gate Array，简称FPGA）技术自主开发的处理器和同样为自主开发的国际领先的高集成、高稳定性能的主板；软件系统采用嵌入式Linux操作系统，并支持Windows和Linux两种操作系统的关键应用。“NStation L110”网络电脑是基于网络环境的跨平台的客户端产品，它通过远程桌面协议（RDP）与运行多用户的Windows 2000（或以上）服务器进行通讯，“NStation L110”和服务器通过TCP/IP协议和标准的局域网架构相联系，“NStation L110”作为客户终端，它的配置、存储、运行、管理等主要功能由服务器完成，从而最大限度地利用服务器的资源的“海量处理”能力，使每台“NStation L110”都有可能具有服务器级的运算能力。众多的客户端可以同时登录到服务器上进行工作，它们之间是相互隔离的。
4、终端服务器
根据网络电脑数量的不同，使用情况不同，终端服务器的配置要求有所不同。根据用户实际情况，终端服务器采用普通服务器，也可以采用高端PC机，一般不应低于下面配置要求：处理器 P4 2.4G（HT）、内存512M，7200转/分硬盘 。为了保障系统的安全运行，可以采用终端服务器冗余备份的方式，保证终端用户7*24小时无故障运行。
三、具体应用
本方案在教育领域的应用可分为下面四个方面，具体网络环境配置相应资源数据库服务器： （1）、“NStation L110”在多媒体教室中的应用。 （2）、“NStation L110”在学校综合办公系统中的应用。 （3）、“NStation L110”在学校图书馆、电子阅览室中的应用。
1. “NStation L110”在多媒体教室中的应用
以“NStation L110”组成的多媒体教室由终端服务器和教学资源库服务器、多用户网络终端“NStation L110”组成，本系统安装支持NC的多媒体教学软件（如苏亚星多媒体教学网）可实现：屏幕广播、屏幕监看、学生演示、远程控制、网络画板、分组教学、联机讨论、电子抢答、屏幕转播、黑屏肃静、语音广播、语音对讲、电子邮件、文件传输、电子点名、远程信息、电子备课、教师锁定、登录方式、课堂计时、网络检测、课后复习、作业提交、语音复读、电子举手、远程配置、网络开机、网络资源浏览等等多种电子教室功能。

NStation L110多媒体教室

2、“NStation L110”在学校综合办公系统中的应用
学校办公网络采用基于“NStation L110”+PC的校园综合办公解决方案，可以帮助学校构筑校园内部统一的综合办公系统，实现简洁高效的校园办公环境，极大提升学校教研管理水平。
主要功能：
◇ 校务办公 在“NStation L110”上通过运行基于WEB的综合信息管理系统实现教工人事管理、学生学籍管理、分班排课等日常事务的处理工作。
◇ 教师电子备课、网络教学与教学资源管理。
◇ 学生考试综合测评与教师教学评估管理。
◇ 校园信息港 方便学校教师之间、师生之间进行交流，包括教案中心、课件中心、网上调查、校园论坛等功能。
◇ 总务助理 对学校总务进行数据处理，辅助学校校产管理、教研管理。
3、“NStation L110”在学校图书馆、电子阅览室中的应用
数字图书馆系统是以数字资源为核心的知识网络，利用互联网与其它知识系统的相互连接，实现知识的增值服务。基于“NStation L110”客户端硬件平台的数字图书馆系统，结合数字图书馆的应用系统软件，可以实现以下功能：
◇ 进行系统管理，如远程管理、远程监控，和远程软件升级。
◇ 提供良好的资源建设、资源发布和资源使用的桌面环境。
◇ 提供读者电子图书阅览平台。
◇ 提供公共查询平台，方便读者和用户查询图书信息。
◇ 可以辅助业务部门进行日常办公。
四、系统特点与优势
该方案与传统的以PC作为客户端设备方案相比，不仅功能强大、使用方便，而且无论在系统安全性、可靠性、可管理性，还是在总体拥有成本上，都具有鲜明的特点和显著的优势，下面我们分别加以介绍：
1. 系统更安全，更稳定：
◇ 系统采用C2级权限控制保护,管理员统一控制用户权限,学生或普通用户无法对系统进行误操作；
◇ 系统不易感染病毒,“NStation L110”没有存储设备及外接接口,所以病毒无从入侵,只要在服务器端做好病毒防护即可保证整个系统不受感染；
◇ 128位加密的数据传输,确保资料在传输过程中的安全一块高度集成的线路板,故障率极低
◇ 客户端“零”故障,“NStation L110”软件采用嵌入式操作系统,使用者和病毒很难破坏;硬件为
◇ 重要资料不易泄露,同样由于“NStation L110”没有存储设备及外接接口,数据难以从客户端导出
◇ 利用服务器完善的备份和容错机制,更可确保系统和数据的快速恢复

2. 更易管理：
◇ 真正做到集中管理，使管理员的管理对象由包括所有客户端设备的整个系统，集中到服务器一个点，软硬件升级、杀毒、应用软件安装、用户帐户管理等等，几乎所有的工作都在服务器上进行，管理员只要维护好服务器即可，大大减轻维护工作量。另外，还可有效避免使用者上班时间做与工作无关之事，由于客户端没有软驱、光驱等设备，所以一般使用者是无法安装和使用游戏等与工作无关的软件。
◇ 远程管理，管理员不必亲临服务器现场，可以通过任意一台网络电脑管理服务器。
3. 使用更方便：
◇ 免维护，用户可以避免因本地故障占用工作时间
◇ 操作简单，一键即开、开机即用，用户不需学习复杂的系统设置
◇ 可随时关机、断电，系统不受任何影响
◇ 开启和关闭系统比PC更快速，减少等待烦恼
◇ 可以灵活地设定数据的访问权限，多用户仍可保证数据的共享与隐私
◇ 没有移动部件不怕震动，使用时不用再小心翼翼
◇ 不怕高温、灰尘，能胜任恶劣使用环境
4. 低总体拥有成本(TCO),比C/S网络节省80％：
◇ 低应用软件购置成本，整个系统只需在服务器上安装一套软件，所有“NStation L110”均可共享。
◇ 低硬件升级成本，“NStation L110”无需升级，只对服务器进行升级即可提高整个系统性能。
◇ 低维护成本，整个系统实现服务器单点管理，客户端“NStation L110”零维护。
◇ 低运营成本，每台“NStation L110”的功耗只是PC的5%，耗电极低。
5. 节能环保：
◇ 5W低功耗
◇ 无噪音
◇ 低辐射
◇ 体积小,节省宝贵使用空间
◇ 低发热

五、支持与服务
“NStation L110”销售维修网络遍及全球，在韩国、美国、日本、巴西、哥伦比亚、德国、以色列、马来西亚、尼日利亚、菲律宾、泰国、俄罗斯、澳大利亚、香港以及台湾等40多个国家和地区，众多的服务工程师为客户更好地使用“NStation L110”而积极地工作着。在中国更是如此，作为中国区总代理佰灵通，以求实的宣传、理性的引导，使“NStation L110”的优势被越来越多的客户所了解，并通过完善的售后服务，让客户从怀疑到喜爱使用“NStation L110”。我们实行令客户全无后顾之忧的服务政策，从介绍到演示，从安装到维护，我们都采取上门的方式，让客户省时省心，从而避免降低工作效率或影响业务收入。
我们为“NStation L110”提供一年全面保修，一年内免费解决“NStation L110”的所有软硬件问题。而且当“NStation L110”在安装使用后一个月内出现故障时，我们会为客户免费更换新品。

附件一：“NStation L110”、PC和无盘站三种模式的比较
模式
项目
“NStation L110”
网络电脑模式
PC模式
无盘站模式
经
济
性
硬件成本
低于PC30%-50%
高。
低。
软件成本

非常低，只需在服务器上安装软件。
高，每个客户端（每台PC）均需安装软件。
高，与PC类似。
维护成本
非常低。
高。
较高。
可
升
级
性
升级成本
无，网络电脑硬件无须升级。
高，所有客户端（PC）均有升级问题。
几乎无法升级，且无法适应各种操作系统。
期限
支持服务器长期升级。
1-3年后几乎无法升级。
2-3年淘汰。
可管理性
非常好，可以对所有的应用进行管理。
非常差。经常因为误操作、有意破坏或病毒而瘫痪；同时无法对PC的应用进行管理。
一般，有可能因为客户端的不当操作使系统无法运行。
可靠性
非常好，模块化设计，低功耗，使硬件损坏的可能性降到最低。
非常差，易损件多，维护工作量非常大，成本高。
一般，非嵌入式设计，高功耗。
功能
可满足办公、教学、上网等信息化管理需求。如Office、Word、Excel 等。
除一般应用外，还可满足科研、开发、设计等专业需求。
不可以在本地运行大的应用软件，且网络速度无法保证。

安
全
性
保密性
非常好，支持唯一ID数字识别，便于保密和监管。
非常差，难以对单位资料和机密进行监管。
非常差。同PC。
防病毒
非常好，网络电脑不会带入、感染和传病毒。
非常差，所有PC都可能带入、感染或传播病毒。
非常差。同PC。
系统安全
系统崩溃概率几乎为零。
会因病毒致使系统崩溃或损坏硬件设备。
同PC。
计算速度
非常高，服务器级别。
高，PC级别。
较慢。
对网络带宽的要求
极低，每台只占几十K带宽。
较高，最高达数兆。
很高，在开机时常有拥塞导致死机的现象。
技术先进性
非常先进，并可通过服务器及自身软件升级。
比较先进。
相对落后，不具备扩展性。

附件二：电教室系统应用方案实例

OfficeStation（简称佰灵通，功率5W）
传统电脑（功率：245W）
第一年
硬件
主机
台数
单价
小计
主机
台数
单价
小计
电脑
3
12000
36000
电脑
50
3000
135000
佰灵通
50
1380
62100
电费
电脑
0.245×8×260×3×0.84
1284
电费
0.245×8×260×50×0.84
19262
佰灵通
0.005×8×260×45×0.84
393
维护
电脑
36000×20%
7200
维护
150000×20%
27000
佰灵通
0
0
软件
1500×3＝4500
4500
1500×45＝67500
67500
小计
111477元
224462元
第二年
电费
1284+393
1677
0.245×8×260×45×0.84
19262
维护
36000×30%
10800
135000×30%
40500
小计
12477元
59762元
第三年
电费
1284+436
1677
0.245×8×260×45×0.84
19262
维护
36000×35%
12600
135000×35%
47250
小计
14277元
66512元
第四年
电费
1284+436
1677
0.245×8×260×45×0.84
19262
维护
36000×40%
14400
135000×40%
54000
小计
16077元
73262元
第五年
电费
1284+436
1677
0.245×8×260×45×0.84
19262
维护
36000×50%
18000
135000×50%
67500
小计
19677元
86762元
合计
173985元
510762元
节省费用
（510762-173985）/510762=66%
注明：
1、 一天以8小时，一年以260天计算；
2、 一度电费单价：0.84元；
3、 软件全部用正版Winxp，以1500元一台计算；
